MÁY DẬP CƠ KHUNG C HAI TRỤC TRỤC KHUỶU – G2
Thương hiệu:
Mã sản phẩm:
Mô tả sản phẩm:
Máy dập cơ khung C hai trục khuỷu dòng G2 được thiết kế để chống uốn, và đem lại độ chính xác cho việc dập, tăng tuổi thọ khuôn. Khung thép hàn hạng nặng giảm biến dạng được thiết kế để tạo ra khung bệ vững chắc cho máy dập dòng G2.

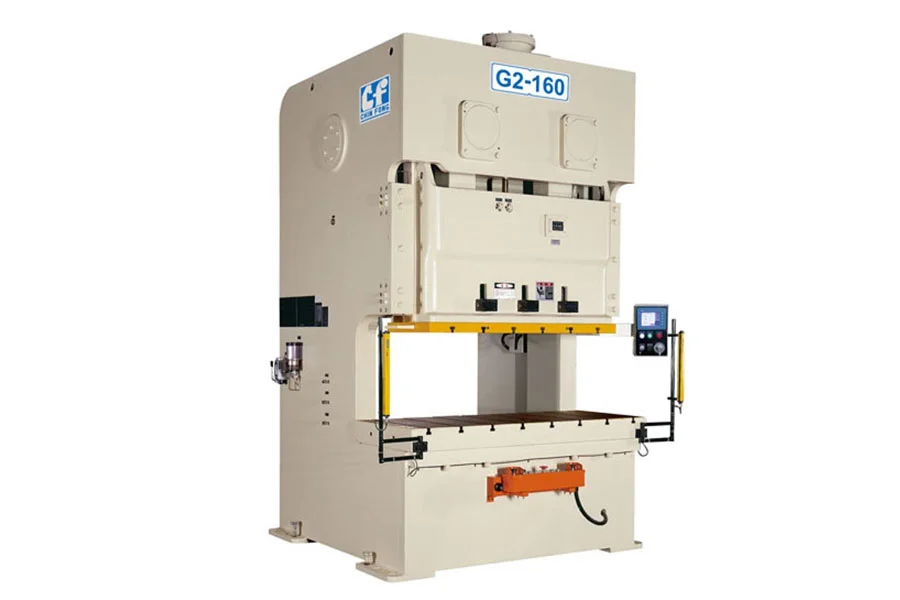

Giới thiệu máy dập cơ khung C hai trục khuỷu – G2
Máy dập cơ khung C hai trục khuỷu dòng G2 được thiết kế để chống uốn, và đem lại độ chính xác cho việc dập, tăng tuổi thọ khuôn. Khung thép hàn hạng nặng giảm biến dạng được thiết kế để tạo ra khung bệ vững chắc cho máy dập dòng G2.
Tính năng nổi bật
- Khung thép siêu cứng.
- Má kẹp 6 điểm, mở rộng, chính xác.
- Bộ ly hợp & thắng truyền động momen cao.
- Bộ bảo vệ quá tải thủy lực đáp ứng cực nhanh.
- Cơ cấu tách sản phẩm.
- Đảm bảo độ song song trong quá trình chịu tải.

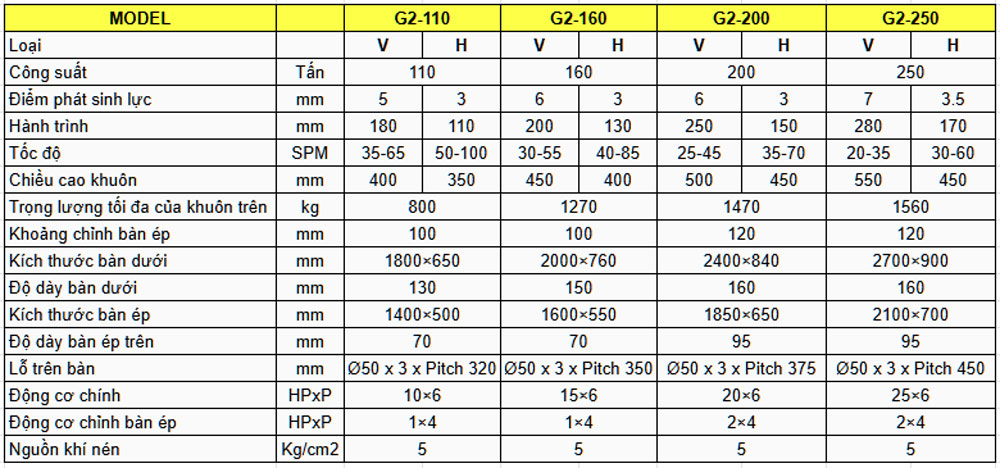

Thông số kỹ thuật máy dập cơ khung C hai trục khuỷu – G2
| MODEL | G2-110 | G2-160 | G2-200 | G2-250 | |||||
| Loại | V | H | V | H | V | H | V | H | |
| Công suất | Tấn | 110 | 160 | 200 | 250 | ||||
| Điểm phát sinh lực | mm | 5 | 3 | 6 | 3 | 6 | 3 | 7 | 3.5 |
| Hành trình | mm | 180 | 110 | 200 | 130 | 250 | 150 | 280 | 170 |
| Tốc độ | SPM | 35-65 | 50-100 | 30-55 | 40-85 | 25-45 | 35-70 | 20-35 | 30-60 |
| Chiều cao khuôn | mm | 400 | 350 | 450 | 400 | 500 | 450 | 550 | 450 |
| Trọng lượng tối đa của khuôn trên | kg | 800 | 1270 | 1470 | 1560 | ||||
| Khoảng chỉnh bàn ép | mm | 100 | 100 | 120 | 120 | ||||
| Kích thước bàn dưới | mm | 1800×650 | 2000×760 | 2400×840 | 2700×900 | ||||
| Độ dày bàn dưới | mm | 130 | 150 | 160 | 160 | ||||
| Kích thước bàn ép | mm | 1400×500 | 1600×550 | 1850×650 | 2100×700 | ||||
| Độ dày bàn ép trên | mm | 70 | 70 | 95 | 95 | ||||
| Lỗ trên bàn | mm | Ø50 x 3 x Pitch 320 | Ø50 x 3 x Pitch 350 | Ø50 x 3 x Pitch 375 | Ø50 x 3 x Pitch 450 | ||||
| Động cơ chính | HPxP | 10×6 | 15×6 | 20×6 | 25×6 | ||||
| Động cơ chỉnh bàn ép | HPxP | 1×4 | 1×4 | 2×4 | 2×4 | ||||
| Nguồn khí nén | Kg/cm2 | 5 | 5 | 5 | 5 | ||||
| MODEL | G2-110 | G2-160 | G2-200 | G2-250 | |||||
| Loại | V | H | V | H | V | H | V | H | |
| Công suất | Tấn | 110 | 160 | 200 | 250 | ||||
| Điểm phát sinh lực | mm | 5 | 3 | 6 | 3 | 6 | 3 | 7 | 3.5 |
| Hành trình | mm | 180 | 110 | 200 | 130 | 250 | 150 | 280 | 170 |
| Tốc độ | SPM | 35-65 | 50-100 | 30-55 | 40-85 | 25-45 | 35-70 | 20-35 | 30-60 |
| Chiều cao khuôn | mm | 400 | 350 | 450 | 400 | 500 | 450 | 550 | 450 |
| Trọng lượng tối đa của khuôn trên | kg | 800 | 1270 | 1470 | 1560 | ||||
| Khoảng chỉnh bàn ép | mm | 100 | 100 | 120 | 120 | ||||
| Kích thước bàn dưới | mm | 1800×650 | 2000×760 | 2400×840 | 2700×900 | ||||
| Độ dày bàn dưới | mm | 130 | 150 | 160 | 160 | ||||
| Kích thước bàn ép | mm | 1400×500 | 1600×550 | 1850×650 | 2100×700 | ||||
| Độ dày bàn ép trên | mm | 70 | 70 | 95 | 95 | ||||
| Lỗ trên bàn | mm | Ø50 x 3 x Pitch 320 | Ø50 x 3 x Pitch 350 | Ø50 x 3 x Pitch 375 | Ø50 x 3 x Pitch 450 | ||||
| Động cơ chính | HPxP | 10×6 | 15×6 | 20×6 | 25×6 | ||||
| Động cơ chỉnh bàn ép | HPxP | 1×4 | 1×4 | 2×4 | 2×4 | ||||
| Nguồn khí nén | Kg/cm2 | 5 | 5 | 5 | 5 | ||||
