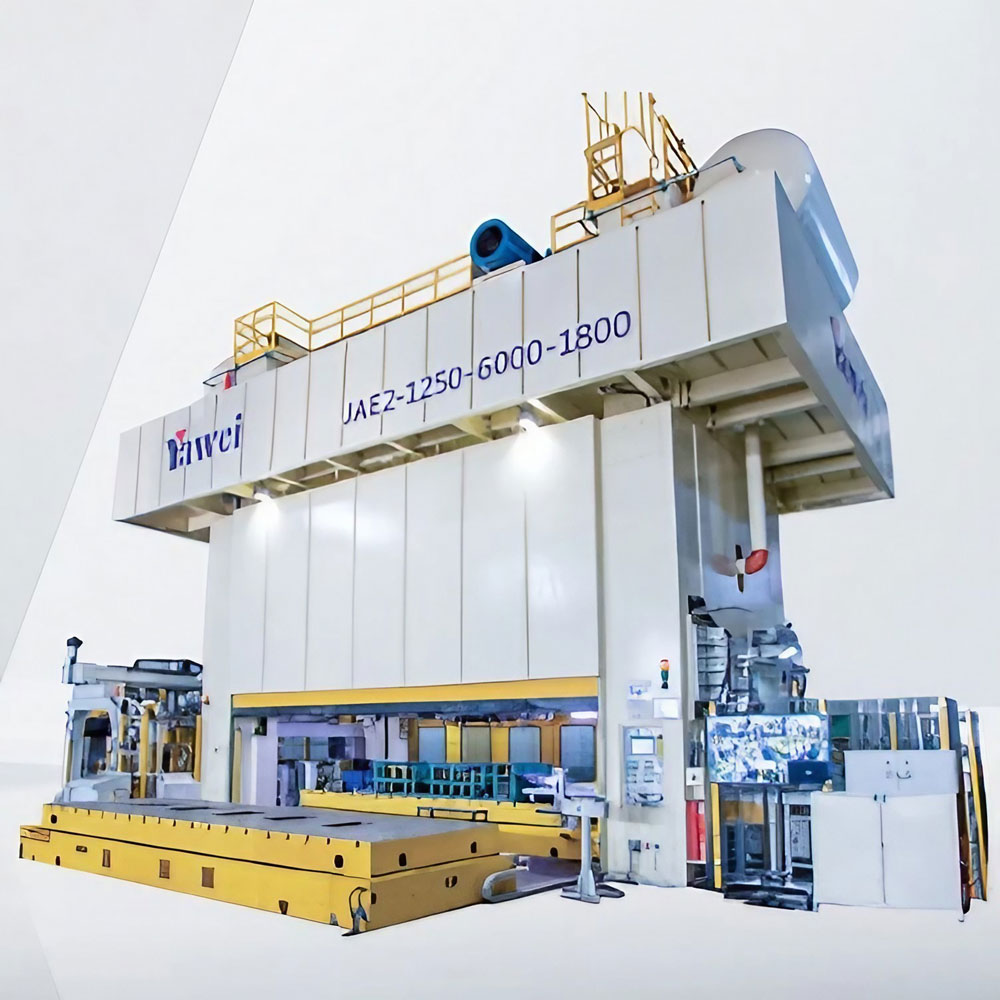

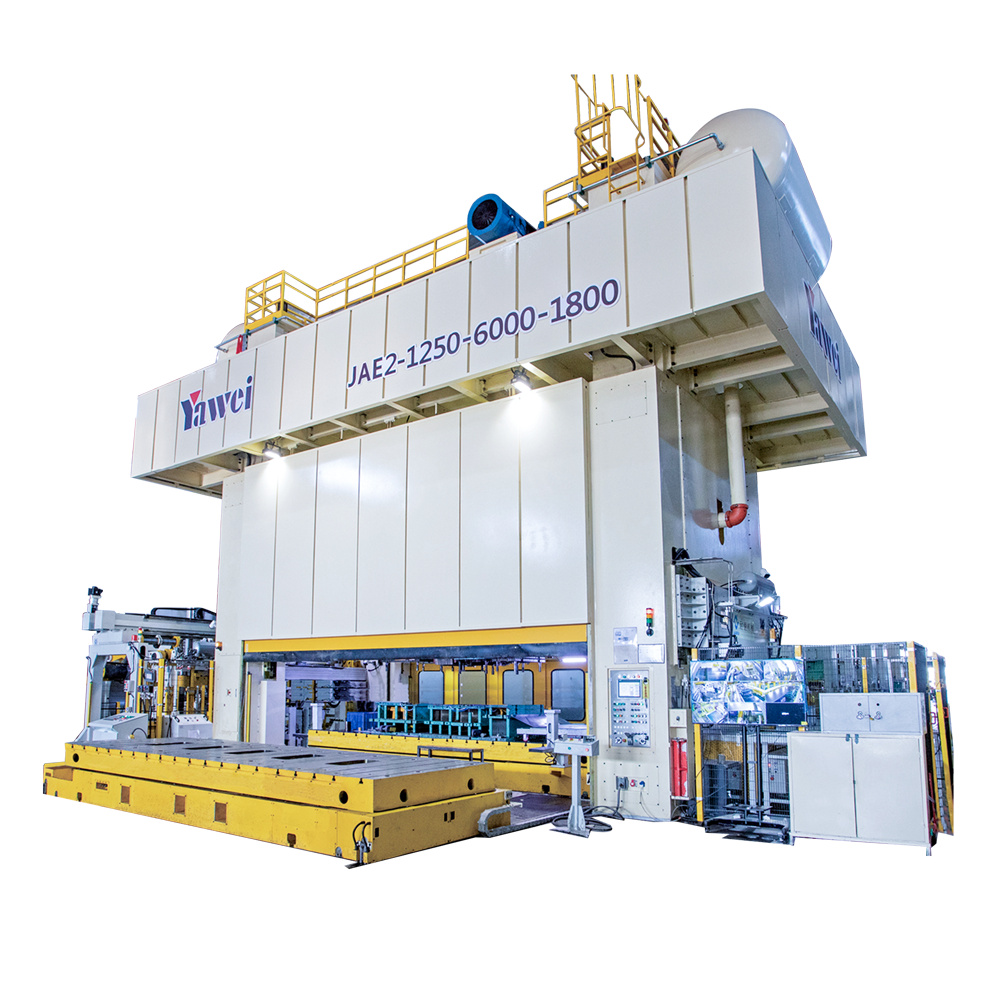

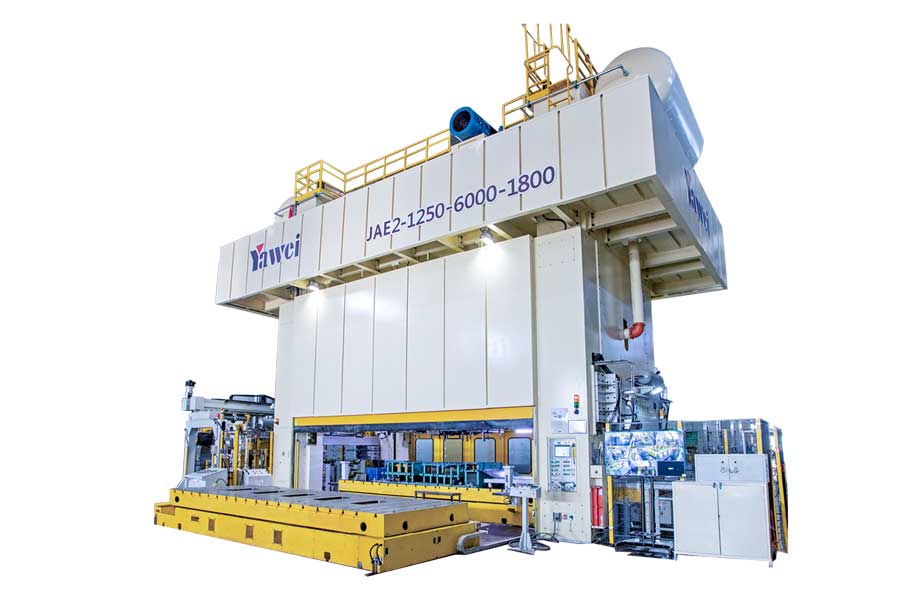

Máy dập khung kín 2 điểm tác dụng lực – JAE2 SERIES

(0 đánh giá của khách hàng)
Viết đánh giá sản phẩm
In trang này

Thương hiệu:

Yawei ,

Mã sản phẩm:

Mô tả sản phẩm:

Thiết kế máy dập khung kín 2 điểm tác dụng lực – JAE2 SERIES chuẩn hóa – mô-đun – phổ dụng, tối ưu cho bảo trì và mở rộng cấu hình.
Kết cấu cứng vững cao, các chi tiết lớn được mô phỏng bằng phân tích phần tử hữu hạn (FEA), đạt độ cứng tốt hơn 1/8000.
Hệ dẫn hướng cột sử dụng bạc dẫn hướng kết hợp cơ cấu bánh răng lệch tâm quay ngược, giúp giảm lực bên và tăng độ ổn định khi dập.
Cấp tốc độ cao dùng bánh răng răng chéo (herringbone gear); cấp tốc độ thấp dùng răng thẳng mài tinh, độ chính xác vận hành cao.
Hệ thống bôi trơn cưỡng bức bằng dầu loãng tuần hoàn tự động, giảm nhiệt, tăng tuổi thọ linh kiện.
Máy dập khung kín 2 điểm tác dụng lực – JAE2 SERIES trang bị ray dẫn hướng tám mặt – bốn góc (4-angle, 8-sided guide rail) hành trình dài, đảm bảo độ chính xác và ổn định vượt trội.
JAE2 SERIES sử dụng ly hợp – phanh khí nén mô-men lớn, quán tính thấp, cho phản hồi nhanh và vận hành an toàn.

BÁO GIÁ NGAY 1900 9410

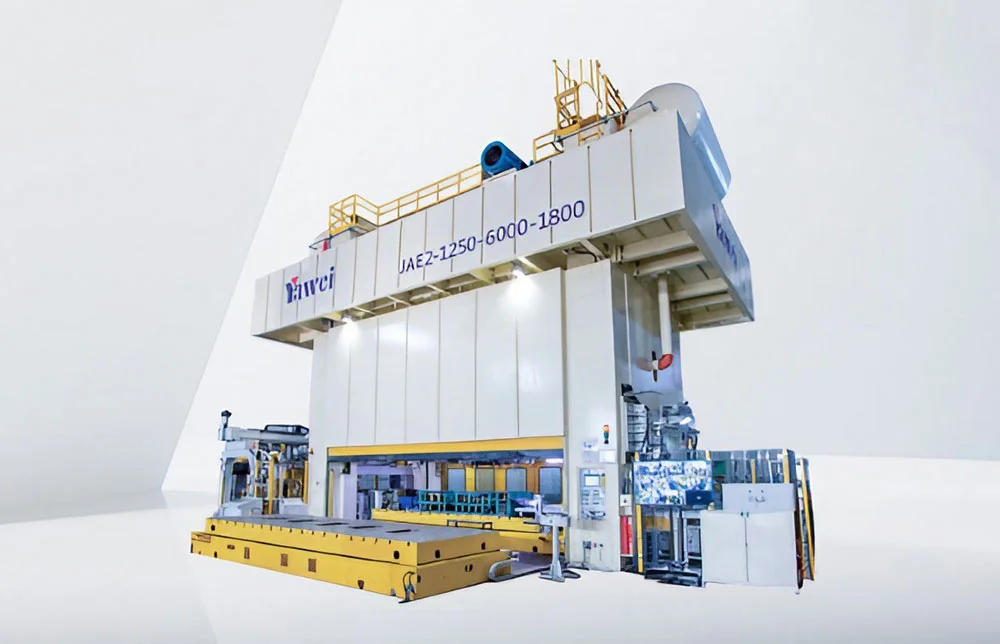

Đặc điểm nổi bật của máy dập khung kín 2 điểm tác dụng lực – JAE2 SERIES

Thiết kế máy dập khung kín 2 điểm tác dụng lực – JAE2 SERIES chuẩn hóa – mô-đun – phổ dụng, tối ưu cho bảo trì và mở rộng cấu hình.
Các bộ phận chính được hàn toàn bộ bằng thép tấm, kiểm tra mối hàn và xử lý ủ giảm ứng suất, giúp tăng độ bền và ổn định kết cấu.
Kết cấu máy dập cứng vững cao, các chi tiết lớn được mô phỏng bằng phân tích phần tử hữu hạn (FEA), đạt độ cứng tốt hơn 1/8000.
Hệ dẫn hướng cột sử dụng bạc dẫn hướng kết hợp cơ cấu bánh răng lệch tâm quay ngược, giúp giảm lực bên và tăng độ ổn định khi dập.
Máy dập khung kín 2 điểm tác dụng lực – JAE2 SERIES trang bị ray dẫn hướng tám mặt – bốn góc (4-angle, 8-sided guide rail) hành trình dài, đảm bảo độ chính xác và ổn định vượt trội.
Cấp tốc độ cao dùng bánh răng răng chéo (herringbone gear); cấp tốc độ thấp dùng răng thẳng mài tinh, độ chính xác vận hành cao.
Hệ thống bôi trơn cưỡng bức bằng dầu loãng tuần hoàn tự động, giảm nhiệt, tăng tuổi thọ linh kiện.
JAE2 SERIES sử dụng ly hợp – phanh khí nén mô-men lớn, quán tính thấp, cho phản hồi nhanh và vận hành an toàn.

Thông số kỹ thuật của máy dập khung kín 2 điểm tác dụng lực – JAE2 SERIES

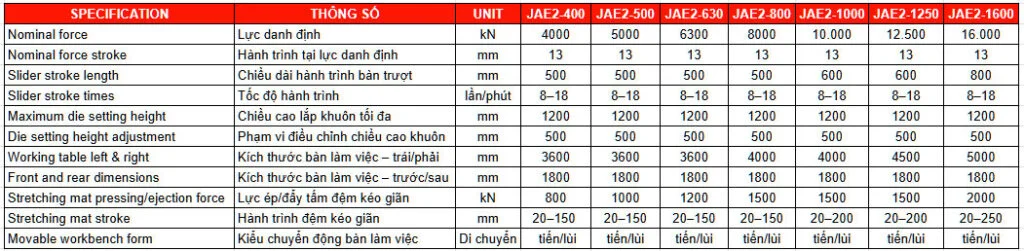

Thông số máy dập khung kín 2 điểm tác dụng lực - JAE2 SERIES — Thông số máy dập khung kín 2 điểm tác dụng lực – JAE2 SERIES

Weldcom là nhà phân phối chính thức các dòng máy dập Yawei cũng như các thiết bị tham gia quá trình gia công tấm tại Việt Nam. Tất cả sản phẩm đều đảm bảo chính hãng, độ chính xác cao, dịch vụ hậu mãi Toàn Quốc.

Liên hệ ngay với Weldcom để nhận báo giá máy dập khung kín 2 điểm tác dụng lực – JAE2 SERIES chi tiết và được tư vấn kỹ thuật chuyên sâu phù hợp nhất cho nhu cầu sản xuất của doanh nghiệp bạn.

SPECIFICATION	THÔNG SỐ	UNIT	JAE2-400	JAE2-500	JAE2-630	JAE2-800	JAE2-1000	JAE2-1250	JAE2-1600
Nominal force	Lực danh định	kN	4000	5000	6300	8000	10.000	12.500	16.000
Nominal force stroke	Hành trình tại lực danh định	mm	13	13	13	13	13	13	13
Slider stroke length	Chiều dài hành trình bàn trượt	mm	500	500	500	500	600	600	800
Slider stroke times	Tốc độ hành trình	lần/phút	8–18	8–18	8–18	8–18	8–18	8–18	8–18
Maximum die setting height	Chiều cao lắp khuôn tối đa	mm	1200	1200	1200	1200	1200	1200	1200
Die setting height adjustment	Phạm vi điều chỉnh chiều cao khuôn	mm	500	500	500	500	500	500	500
Working table left & right	Kích thước bàn làm việc – trái/phải	mm	3600	3600	3600	4000	4000	4500	5000
Front and rear dimensions	Kích thước bàn làm việc – trước/sau	mm	1800	1800	1800	1800	1800	1800	1800
Stretching mat pressing/ejection force	Lực ép/đẩy tấm đệm kéo giãn	kN	800	1000	1200	1500	1500	1500	2000
Stretching mat stroke	Hành trình đệm kéo giãn	mm	20–150	20–150	20–150	20–150	20–200	20–200	20–250
Movable workbench form	Kiểu chuyển động bàn làm việc	Di chuyển	tiến/lùi	tiến/lùi	tiến/lùi	tiến/lùi	tiến/lùi	tiến/lùi	tiến/lùi
