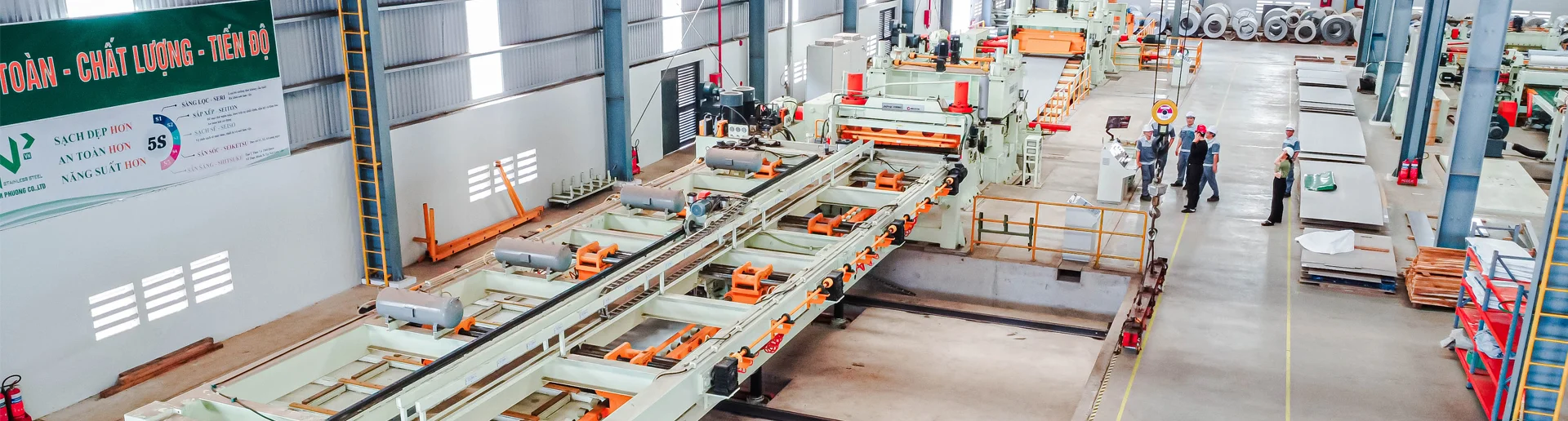

Thiết bị xả cuộn thép mỏng

Dây chuyền xả cuộn tôn tự động được sử dụng để xử lý thép, tôn dạng cuộn thành các tấm phẳng có chiều dài theo yêu cầu. Hệ thống có thể tích hợp liên tục các công đoạn xả cuộn, cấp phôi, nắn phẳng, đo chiều dài, cắt và xếp chồng thành phẩm, giúp doanh nghiệp tự động hóa quá trình chuẩn bị phôi cho sản xuất.

Weldcom cung cấp các cấu hình dây chuyền xả cuộn tôn tự động cho thép mỏng theo đặc tính vật liệu, kích thước cuộn, yêu cầu độ phẳng, năng suất và phương pháp cắt của từng nhà máy.

1. Dây chuyền xả cuộn tôn tự động là gì?

Dây chuyền xả cuộn tôn tự động là hệ thống Cut-to-Length Line dùng để tháo vật liệu từ cuộn, nắn phẳng và cắt ngang thành các tấm có chiều dài được cài đặt. Tấm thành phẩm sau đó có thể tiếp tục được đưa vào máy cắt laser, máy chấn, máy dập hoặc các công đoạn gia công kim loại tấm khác.

Quy trình cơ bản: Cuộn vật liệu → Xả cuộn → Dẫn phôi → Nắn phẳng → Hố bù → Dẫn hướng → Đo chiều dài → Cắt → Vận chuyển → Xếp chồng

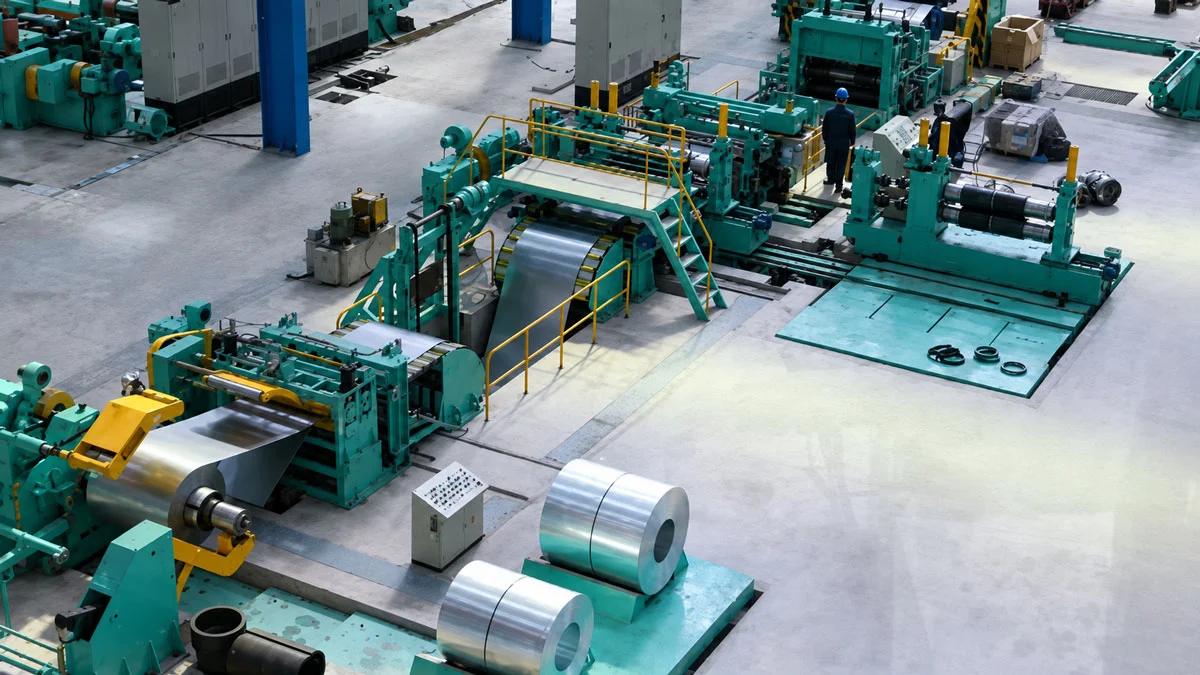

Khác với dây chuyền xả băng, dây chuyền xả cuộn cắt tấm thực hiện cắt ngang cuộn vật liệu theo chiều dài yêu cầu, thay vì xẻ dọc cuộn lớn thành nhiều băng nhỏ rồi thu cuộn lại.

2. Các dòng dây chuyền xả cuộn tôn tại Weldcom

Dây chuyền xả cuộn tôn tự động có thể sử dụng nhiều phương pháp cắt khác nhau tùy độ dày vật liệu, tốc độ sản xuất và yêu cầu chất lượng bề mặt. Ba cấu hình chính gồm cắt dừng, cắt quay và cắt đuổi, mỗi phương pháp có đặc điểm vận hành và phạm vi ứng dụng khác nhau.

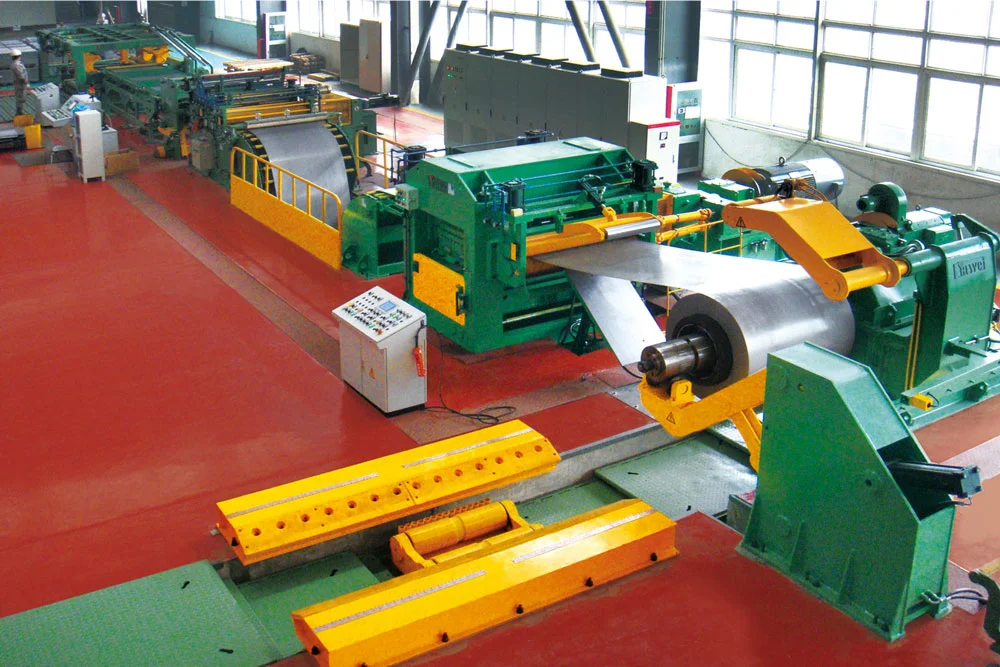

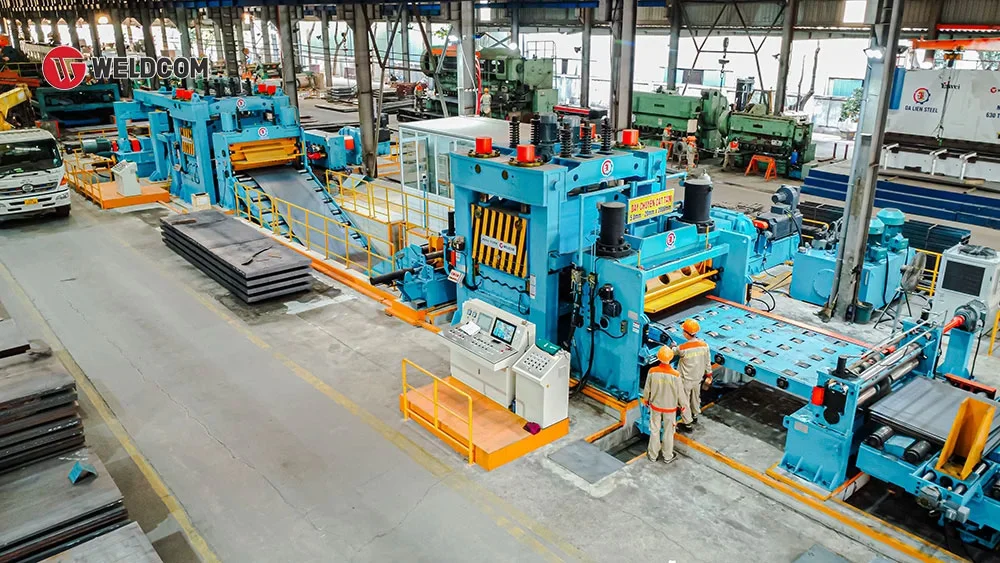

2.1. Dây chuyền xả cuộn tự động cắt dừng

• Dây chuyền cắt dừng sử dụng nguyên lý cấp vật liệu đến chiều dài cài đặt, dừng vật liệu, thực hiện cắt rồi tiếp tục cấp phôi.
• Ưu điểm của cấu hình này là kết cấu tương đối đơn giản, độ bền cao và chi phí đầu tư thấp hơn so với các phương án cắt liên tục.
• Cắt dừng phù hợp khi yêu cầu tốc độ không quá cao hoặc vật liệu có chiều dày lớn hơn.

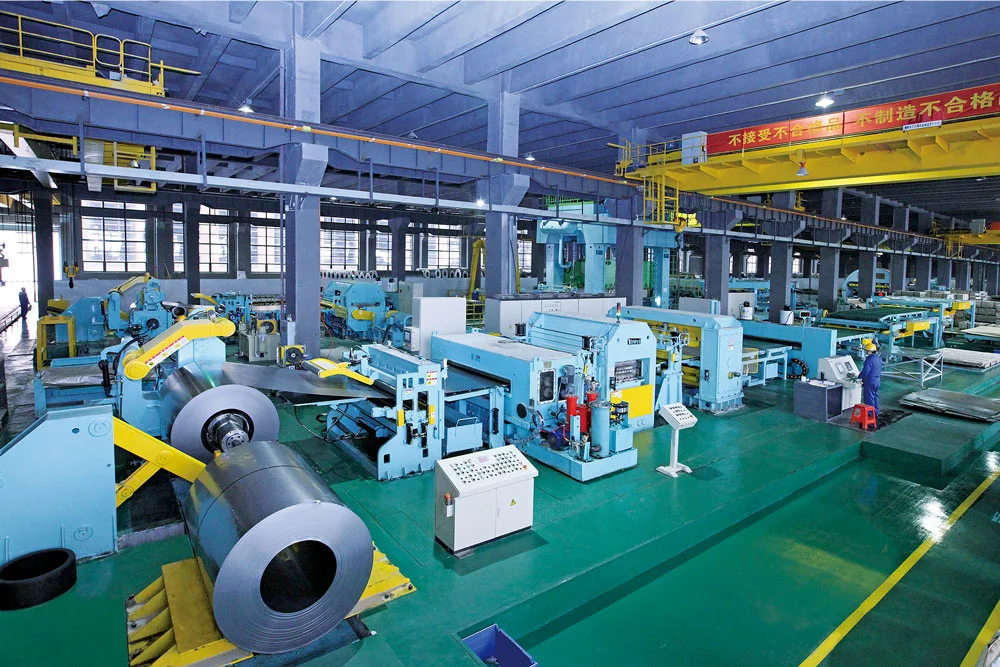

2.2. Dây chuyền xả cuộn tự động cắt quay

• Dây chuyền cắt quay sử dụng cặp dao quay để thực hiện cắt trong khi vật liệu vẫn tiếp tục di chuyển.
• Phương pháp này phù hợp với tôn và thép cuộn mỏng, yêu cầu năng suất cao và hạn chế việc dừng vật liệu trong quá trình sản xuất.
• Dây chuyền xả cuộn với phương pháp cắt quay thường được sử dụng cho vật liệu dưới khoảng 5 mm và phổ biến hơn ở dải khoảng 3,2 mm trở xuống.

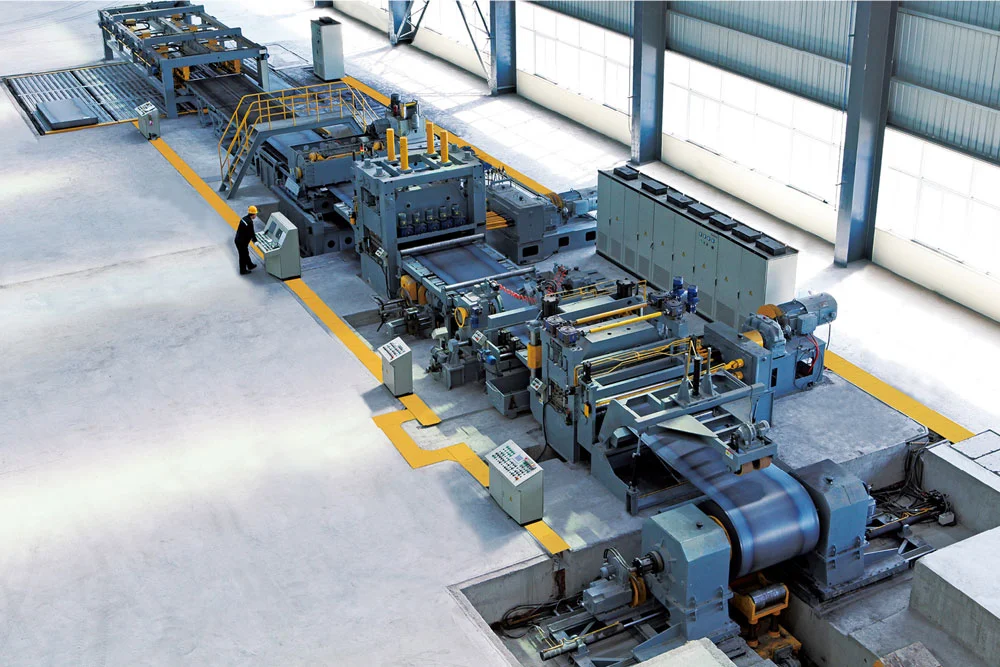

2.3. Dây chuyền xả cuộn tự động cắt đuổi

• Với phương pháp cắt đuổi, cụm dao tăng tốc và di chuyển cùng chiều với tấm vật liệu. Khi đạt cùng tốc độ với phôi, hệ thống thực hiện cắt rồi đưa cụm dao trở về vị trí ban đầu.
• Cấu hình này phù hợp khi doanh nghiệp muốn cắt liên tục không dừng nhưng vật liệu nằm ngoài phạm vi thích hợp của hệ thống cắt quay.

2.4. So sánh nhanh các phương pháp cắt

Việc lựa chọn không chỉ dựa vào độ dày. Cơ tính vật liệu, yêu cầu bề mặt, chiều dài tấm và năng suất cũng cần được xem xét đồng thời.

3. Cấu hình của dây chuyền xả cuộn tôn tự động

Một dây chuyền xả cuộn tôn tự động thường được cấu hình từ nhiều cụm thiết bị liên tiếp để xử lý vật liệu từ cuộn đầu vào đến tấm thành phẩm. Số lượng thiết bị, loại trạm nắn, phương pháp cắt và hệ thống xếp có thể được tùy chỉnh theo yêu cầu sản xuất.

3.1. Cụm nạp và xả cuộn

Bao gồm yên chứa cuộn, xe cấp cuộn, bộ xả cuộn và cơ cấu giữ cuộn.

Xe cấp cuộn đưa vật liệu vào đúng tâm trục xả. Trục xả giữ cuộn và tháo vật liệu vào dây chuyền, trong khi cơ cấu ép giữ giúp hạn chế tình trạng cuộn bị xổ hoặc cấp liệu không ổn định.

3.2. Hệ thống cấp phôi và nắn phẳng

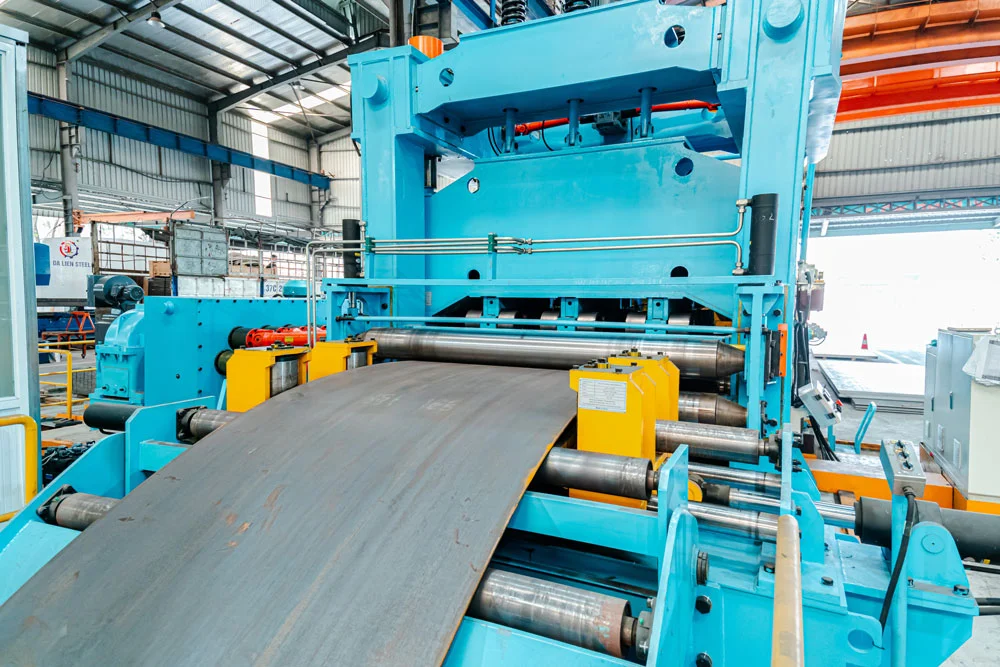

Sau khi được tháo khỏi cuộn, vật liệu được dẫn vào cụm cấp phôi và trạm nắn.

Tùy yêu cầu độ phẳng, dây chuyền có thể sử dụng một trạm nắn hoặc kết hợp nắn thô và nắn tinh. Tài liệu đào tạo đề cập các cấu hình 2Hi, 4Hi và 6Hi, trong đó lựa chọn cụ thể phụ thuộc vào chiều dày, cơ tính vật liệu và yêu cầu độ phẳng.

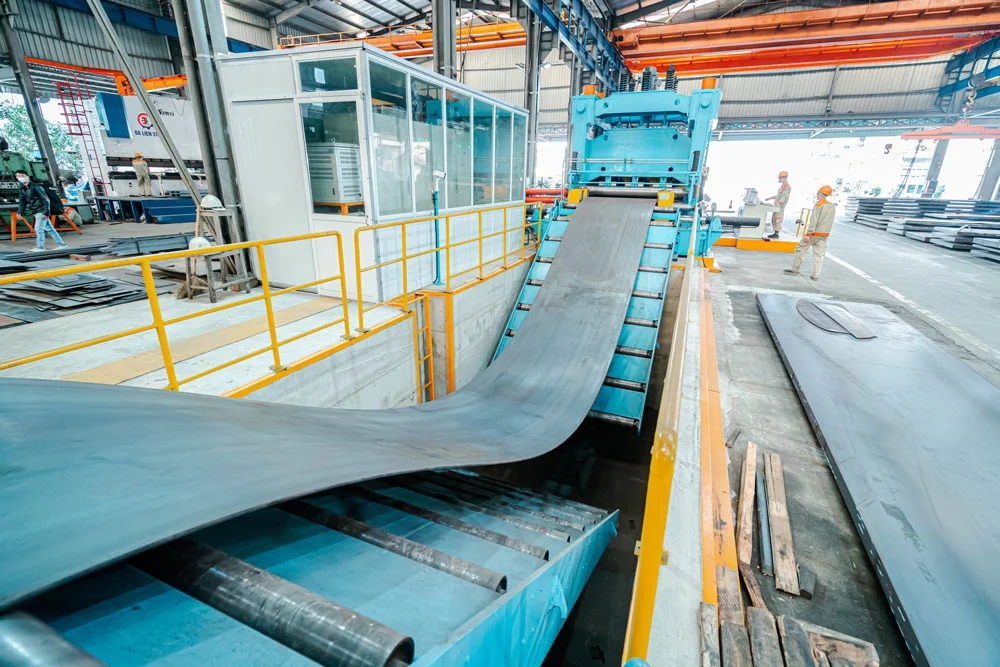

3.3. Hố bù và hệ thống dẫn hướng

Hố bù tạo lượng vật liệu dự trữ giữa các cụm thiết bị, giúp hạn chế ảnh hưởng do chênh lệch tốc độ giữa các trạm.

Hệ thống dẫn hướng giữ tôn đi đúng tâm dây chuyền trước khi đến cụm đo và cắt.

3.4. Hệ thống đo chiều dài

Con lăn đo kết hợp encoder theo dõi lượng vật liệu đã được cấp. Khi đạt chiều dài cài đặt, bộ điều khiển phát tín hiệu để cụm cắt thực hiện chu kỳ.

Độ chính xác của hệ thống đo ảnh hưởng trực tiếp đến sai số chiều dài tấm thành phẩm.

3.5. Cụm cắt

Tùy cấu hình, dây chuyền xả cuộn tôn tự động có thể sử dụng:

• Cắt dừng, Stop Shear
• Cắt quay, Rotary Shear
• Cắt đuổi, Moving Shear

Phương án cắt được lựa chọn dựa trên vật liệu, chiều dày, tốc độ và yêu cầu chất lượng sản phẩm.

3.6. Băng tải và hệ thống xếp chồng

Tấm sau khi cắt được đưa đến khu vực xếp thông qua băng tải hoặc hệ thống con lăn.

Đối với dây chuyền thép mỏng, có thể sử dụng cơ cấu xếp thả tự động. Với dây chuyền tốc độ cao, hai khu vực xếp có thể được bố trí thay phiên để dây chuyền tiếp tục sản xuất khi một chồng thành phẩm đã đầy.

3.7. Các thiết bị tùy chọn

Tùy vật liệu và yêu cầu thành phẩm, hệ thống có thể bổ sung:

• Bộ bóc màng bảo vệ
• Bộ dán màng
• Bộ xén biên
• Chức năng thu cuộn lại
• Hai bàn xếp chuyển đổi
• Vị trí chuẩn bị cuộn tiếp theo

Các option cần được xác định ngay từ giai đoạn thiết kế để bảo đảm tính đồng bộ của toàn dây chuyền.

4. Ưu điểm của dây chuyền xả cuộn tôn tự động

Dây chuyền xả cuộn tôn tự động giúp doanh nghiệp xử lý trực tiếp vật liệu dạng cuộn thành tấm theo quy cách sản xuất, đồng thời liên kết nhiều công đoạn trên cùng một hệ thống. Giá trị chính nằm ở khả năng chủ động kích thước phôi, ổn định quá trình nắn và giảm thao tác thủ công giữa các công đoạn.

• Tự động hóa quá trình xử lý cuộn: Các công đoạn cấp cuộn, nắn, đo chiều dài, cắt và xếp thành phẩm có thể được liên kết trong một dây chuyền.
• Chủ động chiều dài tấm: Doanh nghiệp có thể cài đặt chiều dài thành phẩm theo từng yêu cầu sản xuất.
• Kiểm soát độ phẳng: Hệ thống nắn được lựa chọn theo đặc tính vật liệu và yêu cầu đầu ra.
• Tăng tính liên tục trong sản xuất: Các cấu hình cắt quay hoặc cắt đuổi cho phép vật liệu tiếp tục di chuyển trong quá trình cắt.
• Linh hoạt cấu hình: Có thể lựa chọn phương pháp nắn, cắt, xếp và các thiết bị tùy chọn theo từng dự án.
• Dễ kết nối công đoạn sau: Tấm thành phẩm có thể được sử dụng cho laser, chấn, dập và nhiều quá trình gia công kim loại tấm khác.

5. Cách lựa chọn dây chuyền xả cuộn tôn phù hợp

Cấu hình dây chuyền xả cuộn không nên chỉ lựa chọn theo chiều dày tối đa của vật liệu. Nhà cung cấp cần xác định đồng thời cơ tính vật liệu, toàn bộ dải chiều dày và chiều rộng, kích thước cuộn, yêu cầu tấm đầu ra, năng suất và chất lượng bề mặt trước khi thiết kế hệ thống.

Đặc biệt, không nên mặc định một dây chuyền có thể xử lý tất cả các loại vật liệu. Với vật liệu yêu cầu bề mặt cao như inox, nhôm hoặc đồng, việc lựa chọn hệ thống nắn, con lăn và điều kiện vệ sinh dây chuyền cần được xem xét kỹ để hạn chế ảnh hưởng đến bề mặt.

6. Ứng dụng của dây chuyền xả cuộn tôn tự động

Dây chuyền xả cuộn tôn tự động được sử dụng tại các doanh nghiệp cần chuyển thép cuộn thành phôi tấm với nhiều kích thước khác nhau. Hệ thống phù hợp với cả trung tâm gia công thép và các nhà máy sản xuất sử dụng tấm kim loại làm nguyên liệu cho các công đoạn tiếp theo.

Các ứng dụng phổ biến gồm:

• Trung tâm gia công và thương mại thép
• Sản xuất ô tô và linh kiện ô tô
• Sản xuất thiết bị gia dụng
• Gia công tủ điện
• Sản xuất thang máng cáp
• Gia công kết cấu thép
• Chuẩn bị phôi cho máy cắt laser
• Chuẩn bị phôi cho máy chấn và máy dập

7. Giải pháp dây chuyền xả cuộn tôn tự động tại Weldcom

Weldcom tư vấn dây chuyền xả cuộn tôn tự động dựa trên vật liệu đầu vào, yêu cầu tấm thành phẩm, năng suất và điều kiện mặt bằng thực tế của từng nhà máy. Cấu hình không được lựa chọn theo một model cố định mà được xây dựng từ yêu cầu sản xuất cụ thể.

Quy trình tư vấn gồm:

Bước 1: Khảo sát vật liệu và cuộn đầu vào

Xác định loại vật liệu, cơ tính, chiều dày, chiều rộng, đường kính trong, đường kính ngoài và trọng lượng cuộn.

Bước 2: Xác định yêu cầu thành phẩm

Thu thập chiều dài tấm, độ phẳng, sai số, chất lượng bề mặt và phương thức xếp.

Bước 3: Lựa chọn cấu hình kỹ thuật

Xác định hệ nắn, phương pháp cắt, tốc độ dây chuyền, hệ thống xếp và các option cần thiết.

Bước 4: Thiết kế layout

Bố trí dây chuyền theo mặt bằng nhà máy, khu vực chứa cuộn, thành phẩm và hướng kết nối với các công đoạn tiếp theo.

Bước 5: Cung cấp, lắp đặt và chuyển giao

Weldcom triển khai thiết bị theo phạm vi dự án, hỗ trợ lắp đặt, chạy thử, hướng dẫn vận hành và dịch vụ kỹ thuật sau bàn giao.

8. Câu hỏi thường gặp

8.1. Dây chuyền xả cuộn tôn tự động khác máy xả cuộn như thế nào?

Máy xả cuộn là một cụm thiết bị dùng để giữ và tháo vật liệu từ cuộn. Dây chuyền xả cuộn tự động là hệ thống hoàn chỉnh, có thể tích hợp xả cuộn, nắn, đo chiều dài, cắt và xếp tấm.

8.2. Dây chuyền xả cuộn có thể chạy mọi độ dày tôn không?

Không. Dây chuyền thường được thiết kế cho một dải chiều dày và cơ tính vật liệu xác định. Một hệ thống dành cho tôn mỏng không nên mặc định có thể xử lý thép dày hoặc thép cường độ cao.

8.3. Để Weldcom tư vấn cụ thể, doanh nghiệp cần chuẩn bị những thông tin gì?

Doanh nghiệp cần cung cấp loại vật liệu, cơ tính, chiều dày, chiều rộng, kích thước và trọng lượng cuộn, yêu cầu tấm thành phẩm, năng suất, chất lượng bề mặt và mặt bằng lắp đặt.

Dây chuyền xả cuộn tôn tự động giúp doanh nghiệp chuyển vật liệu dạng cuộn thành tấm phẳng theo kích thước yêu cầu trên một hệ thống liên tục, từ xả cuộn, nắn phẳng đến đo, cắt và xếp thành phẩm. Việc lựa chọn đúng cấu hình cần dựa trên loại vật liệu, dải chiều dày, kích thước cuộn, độ phẳng, năng suất và phương pháp cắt phù hợp.

Doanh nghiệp có nhu cầu đầu tư dây chuyền xả cuộn tôn tự động cho thép mỏng có thể liên hệ để đội ngũ kỹ thuật Weldcom xây dựng cấu hình và phương án triển khai phù hợp.
