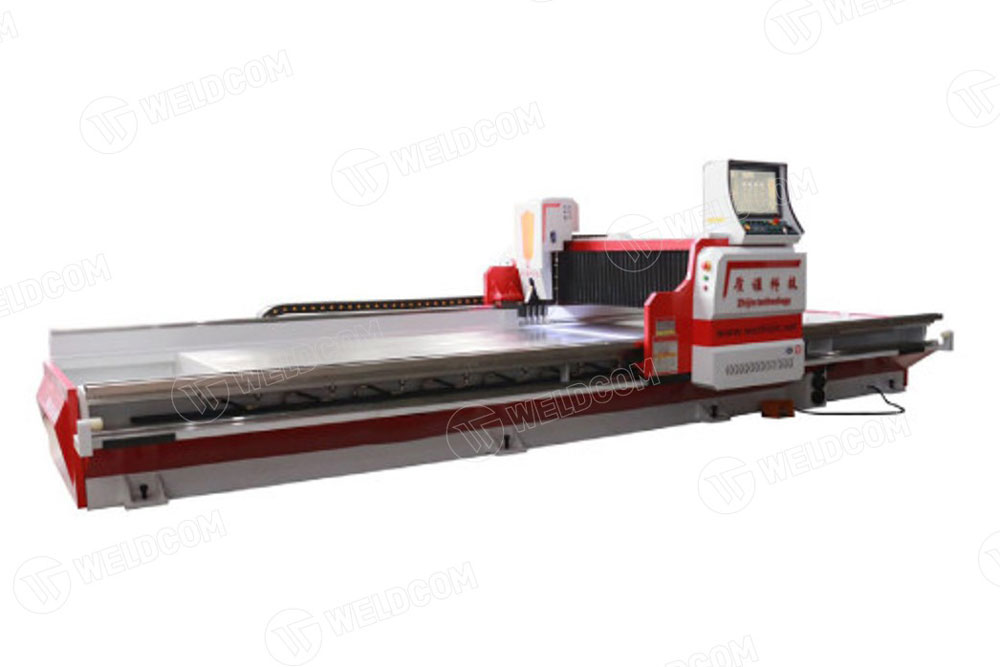

Máy bào nằm ZJKH 1250×4000
Mã sản phẩm:
Mô tả sản phẩm:
- Đế và dầm máy ZJKH được thiết kế với cấu trúc khung. Bàn làm việc được làm bằng thép hợp kim 60mm Q345. Khung được làm bằng thép tấm Q235. Máy có độ cứng và độ bền tổng thể tốt.
- Bàn máy được tôi ủ để loại bỏ ứng suất dư và giảm biến dạng thiết bị.
- Máy tạo rãnh ZJKH sử dụng bốn dao cắt để xử lý các rãnh “V”, do đó lượng cắt được phân bổ đều và biến dạng sản phẩm gia công được giảm tối thiểu.
- Máy được trang bị 16 vị trí kẹp thủy lực giúp kẹp định vị sản phẩm được tốt hơn.
- Đế và dầm máy ZJKH được thiết kế với cấu trúc khung. Bàn làm việc được làm bằng thép hợp kim 60mm Q345. Khung được làm bằng thép tấm Q235. Máy có độ cứng và độ bền tổng thể tốt.
- Bàn máy được tôi ủ để loại bỏ ứng suất dư và giảm biến dạng thiết bị.
- Máy tạo rãnh ZJKH sử dụng bốn dao cắt để xử lý các rãnh “V”, do đó lượng cắt được phân bổ đều và biến dạng sản phẩm gia công được giảm tối thiểu.
- Máy được trang bị 16 vị trí kẹp thủy lực giúp kẹp định vị sản phẩm được tốt hơn.
| Thông số kỹ thuật | Đơn vị | ZJK-1250×3200 | ZJK-1250×4000 | ZJK-1500X3200 | ZJK-1500X4000 | |
| Chiều rộng phôi tối đa | mm | 1250 | 1250 | 1500 | 1500 | |
| Chiều dài phôi tối đa | mm | 3200 | 4000 | 3200 | 4000 | |
| Độ dày phôi tối đa | mm | 4 | ||||
| Độ dày phôi tối thiểu | mm | 0.6 | ||||
| Khoảng cách tối thiểu của cạnh tới rãnh V | mm | 6 | ||||
| Tối đa tốc độ cắt của trục X | m/p | 0-90 | ||||
| Tốc độ trả về tối đa của trục X | m/p | 0-90 | ||||
| Khoảng cách tối đa của trục Y | mm | 1250 | 1250 | 1500 | 1500 | |
| Tốc độ tối đa của trục Y | m/p | 20 | ||||
| Độ chính xác lặp lại | mm | ±0.01 | ||||
| Tốc độ tối đa của trục Z | m/p | 20 | ||||
| Độ chính xác lặp lại | mm | ±0.01 | ||||
| Công suất chính | Trục X | KW | 5.5 | |||
| Trục Y.Z | 1/1 | |||||
| Kích thước | Chiều dài | mm | 5300 | 6100 | 5300 | 6100 |
| Chiều rộng | 2300 | 2300 | 2550 | 2550 | ||
| Chiều cao | 1560 | |||||
| Trọng lượng | Tấn | 7.2 | 8.2 | 8.5 | 8.8 | |
| Nguồn điện | 380V/50Hz/3Phase | |||||
