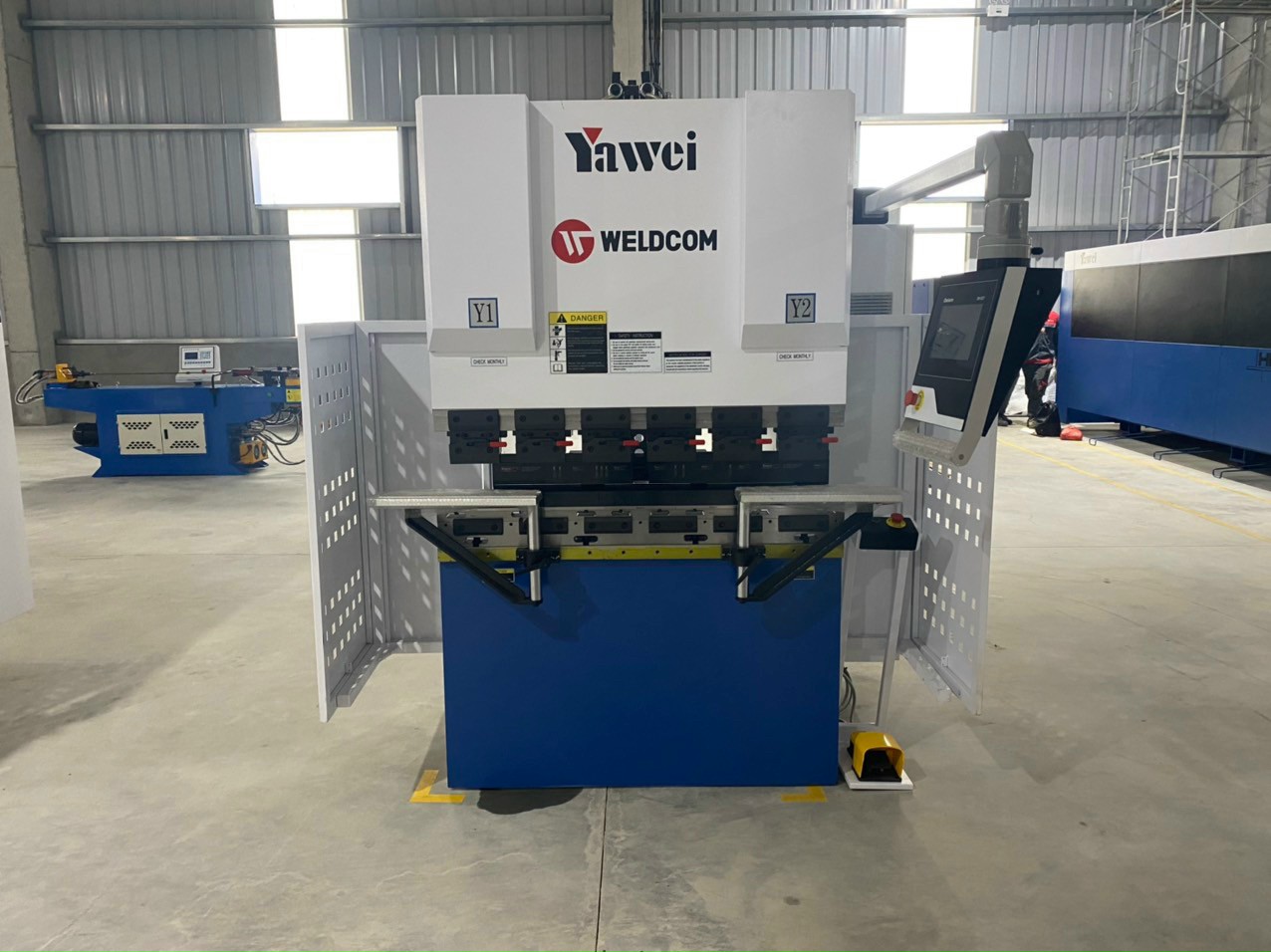

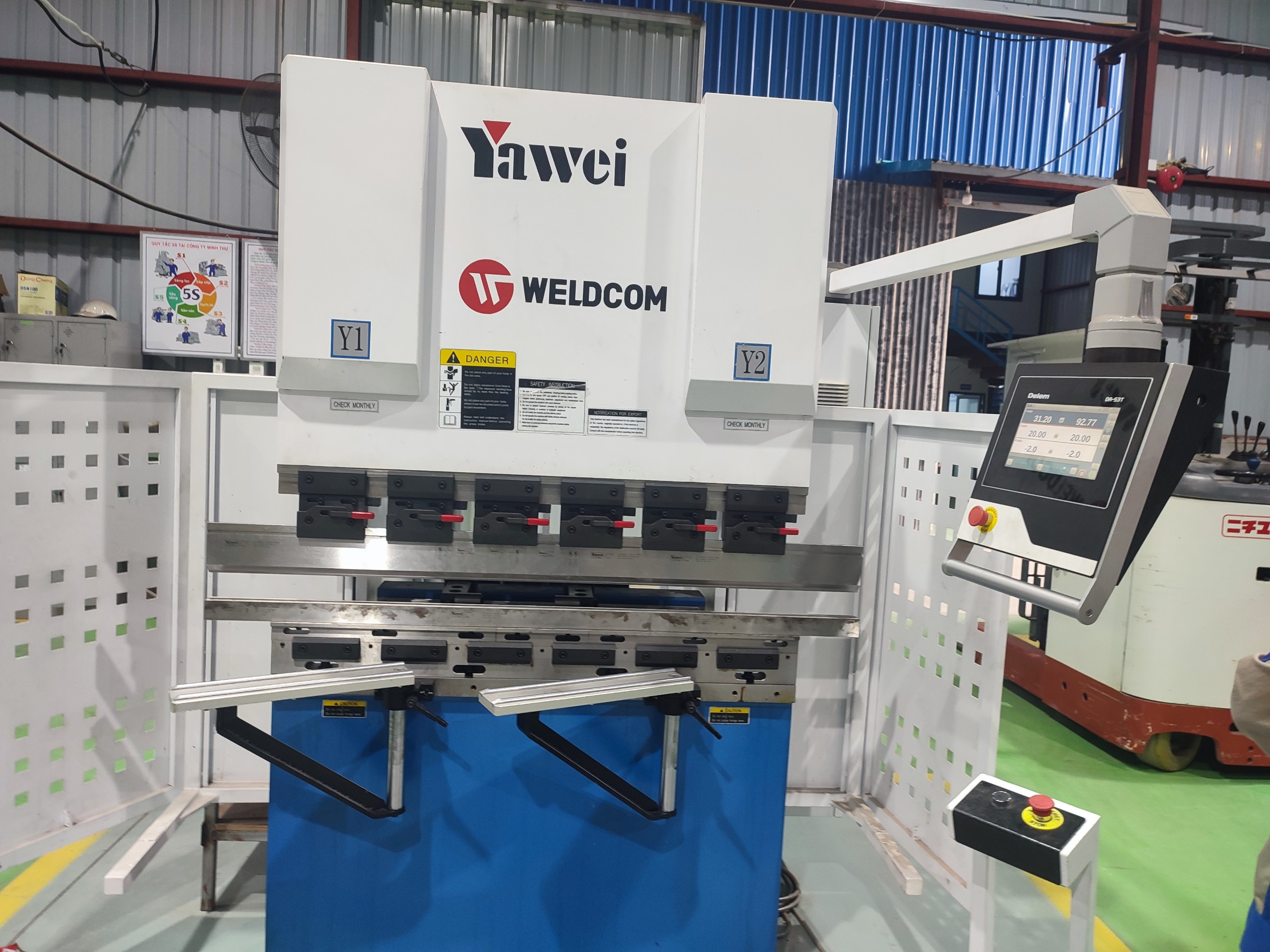

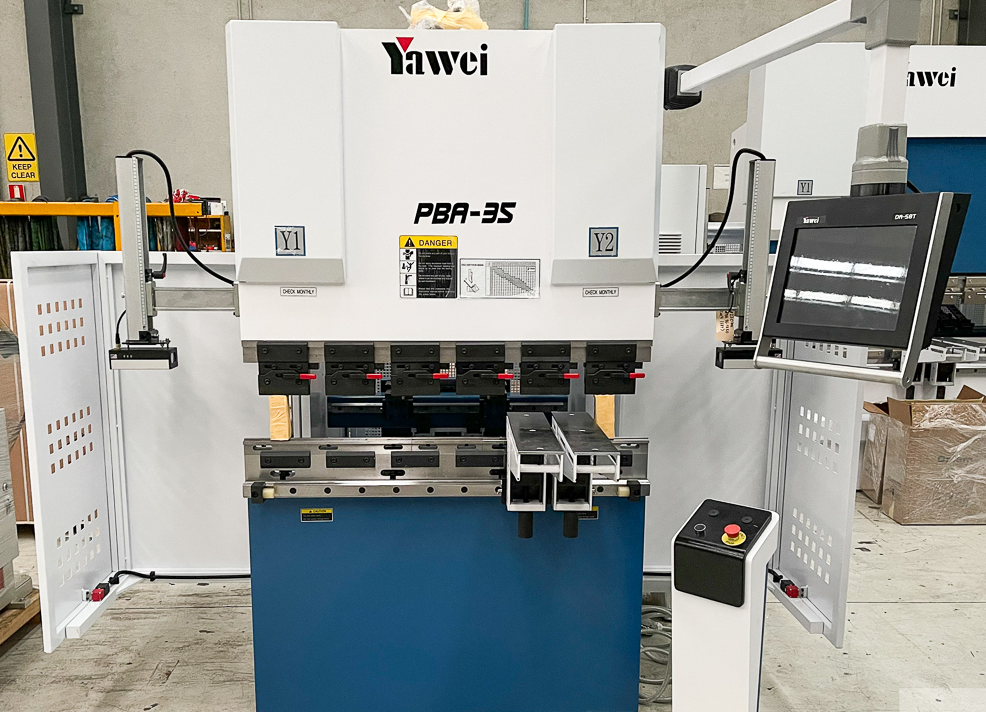

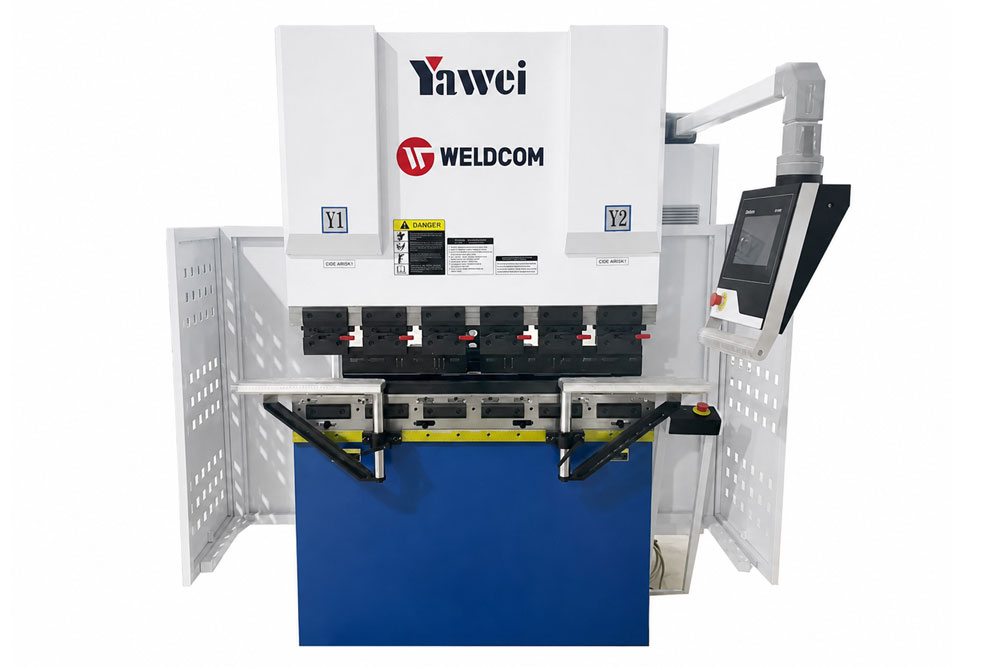

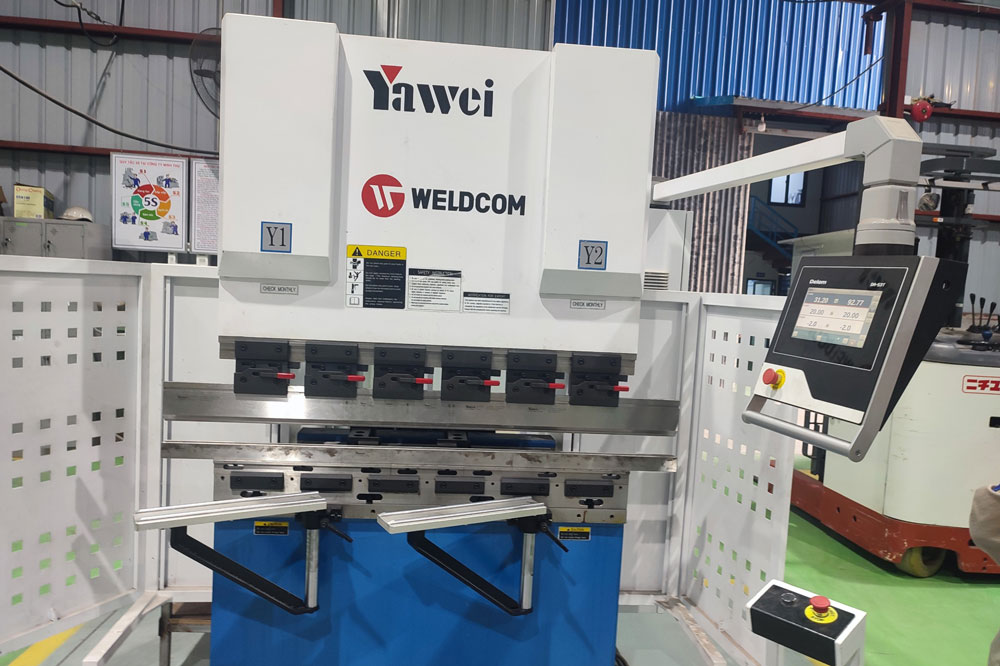

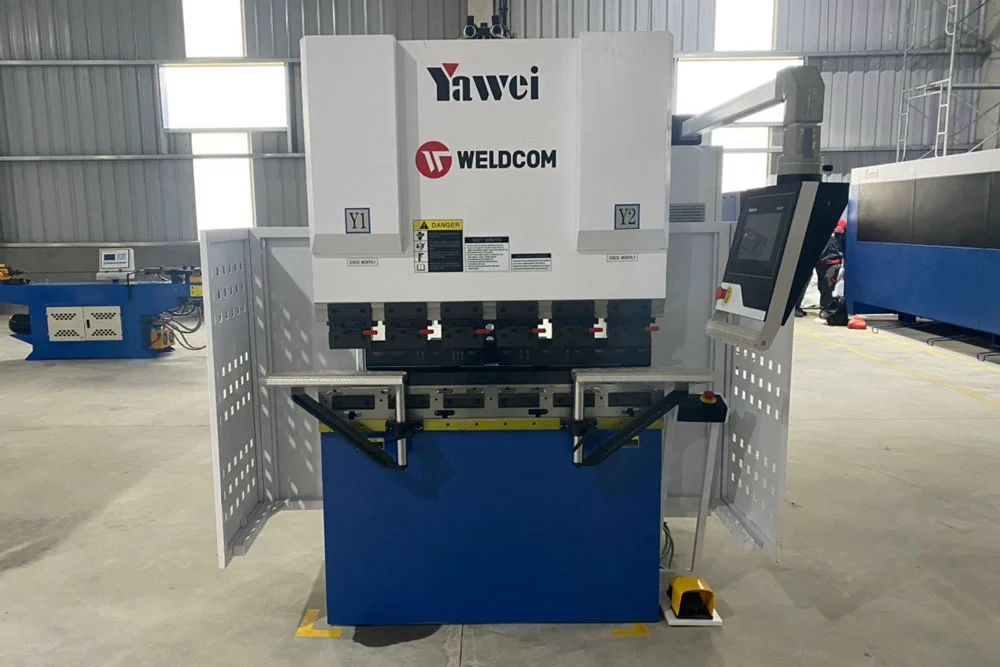

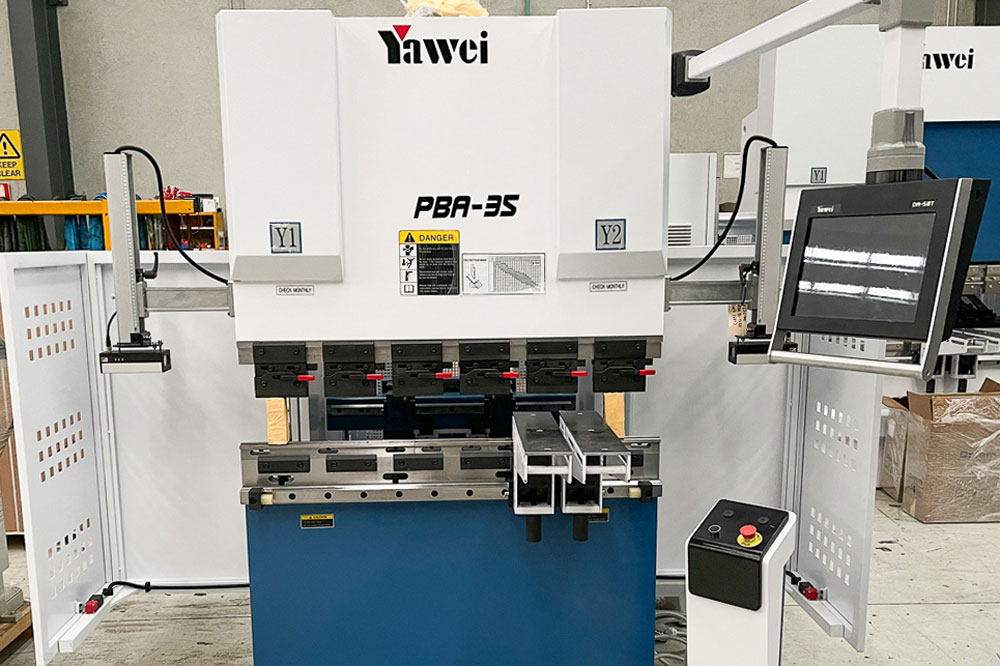

MÁY CHẤN GẤP TÔN CNC YAWEI PBA 35/1250
MÁY CHẤN GẤP TÔN CNC YAWEI PBA 35/1250
- Trợ thủ đắc lực trong chấn hàng mỏng, sản xuất hàng loạt sản phẩm chi tiết nhỏ
- Sử dụng bộ điều khiển Delem DA53T dễ dàng vận hành
- Lực chấn định mức: 350KN
- Chiều dài bàn làm việc: 1250mm
- Tốc độ xuống dao: 180 mm/s
- Tốc độ chấn: 16 mm/s
- Tốc độ chuyển động lùi: 180 mm/s
Mô tả sản phẩm
HỆ THỐNG CỮ SAU
Các trục CNC được dẫn động bằng động cơ servo AC, truyền động thông qua vít me bi chính xác và dẫn hướng bằng ray trượt tuyến tính.
BỘ KẸP NHANH CƠ KHÍ CHO CHÀY TRÊN
Cơ cấu kẹp nhanh cơ khí giúp rút ngắn thời gian thay chày trên. Chày trên được lắp trực tiếp từ phía trước, thuận tiện cho quá trình thay thế và căn chỉnh.
BỘ KẸP CỐI DƯỚI 2V
Cơ cấu kẹp nhanh dạng chữ T dành cho cối 2V giúp thay cối dưới nhanh chóng và thuận tiện.
HỆ THỐNG BÙ VÕNG CƠ KHÍ
Hệ thống bù võng cơ khí tự động điều chỉnh theo lệnh từ chương trình CNC, giúp bù biến dạng của bàn máy và duy trì góc chấn đồng đều trên toàn bộ chiều dài chi tiết.
Tính Năng Chính
- Thiết kế công nghiệp hiện đại theo phong cách tối giản, mang lại diện mạo tinh tế, chắc chắn và chuyên nghiệp.
- Cấu hình thông số được tối ưu; trang bị các linh kiện cốt lõi chất lượng cao, bảo đảm hiệu suất ổn định và vận hành thuận tiện.
- Trang bị hệ thống điều khiển đồng bộ servo điện – thủy lực vòng kín hoàn toàn, nhập khẩu từ Đức.
- Khung máy có độ cứng vững cao; bàn máy tích hợp hệ thống bù võng cơ khí điều khiển CNC, bảo đảm độ chính xác cao trong quá trình chấn kim loại tấm.
ĐẶC ĐIỂM CẤU TẠO MÁY CHẤN TÔN CNC YAWEI PBA 35/1250
DAO CỐI CHẤN
Máy chấn gấp tôn CNC YAWEI PBA 35/1250 trang bị dao cối chấn tiêu chuẩn kiểu dao thẳng, cối chấn 2V (V8,V12). Dao cối thay nhanh (Code 10.105 + 20.252). Có thể đổi sang cối 1 V.
BỘ ĐIỀU KHIỂN CNC DELEM DA53T
- Màn hình hiển thị 2D.
- Kích thước 1 inch.
- Lập trình và mô phỏng 2D.
- Điều khiển 4 trục: Y1, Y2 và 2 trục cữ sau.
- Điều khiển bù tự động.
- Thư viện vật liệu, dao cối chấn, sản phẩm.
- Giao tiếp cổng USB.
- Điều khiển thủy lực vòng kín.
- Lập trình chấn, tính toán quá trình chấn tự động, tự động cảnh báo lỗi để ngăn chặn hoạt động sai.
- Cung cấp phần mềm offline cho máy tính.

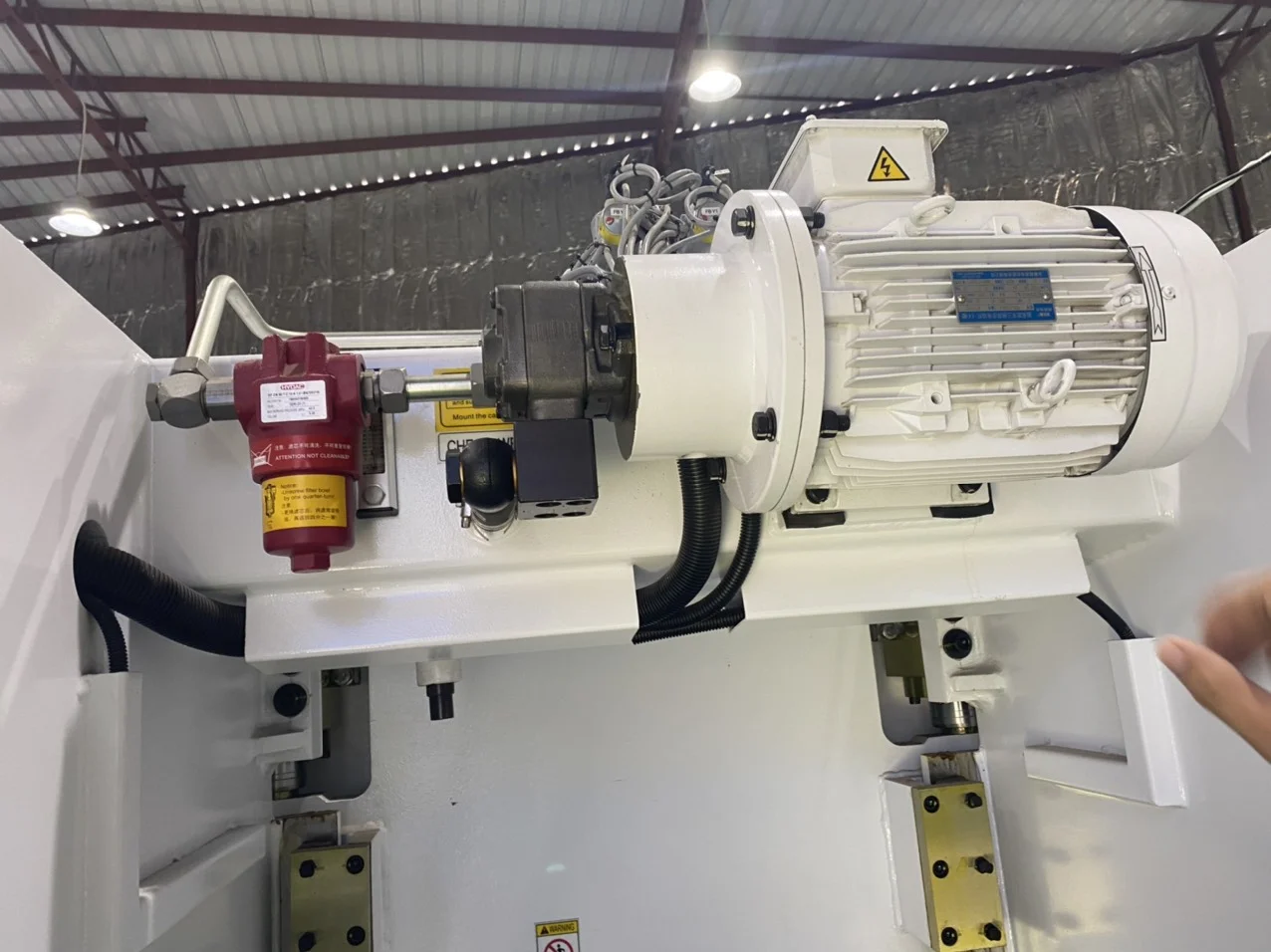

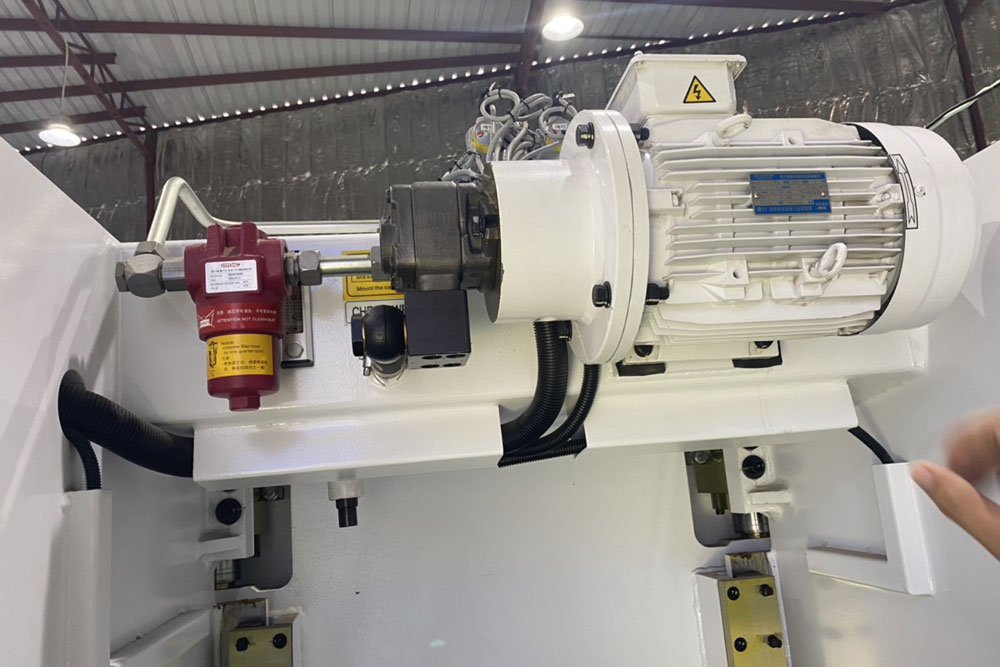

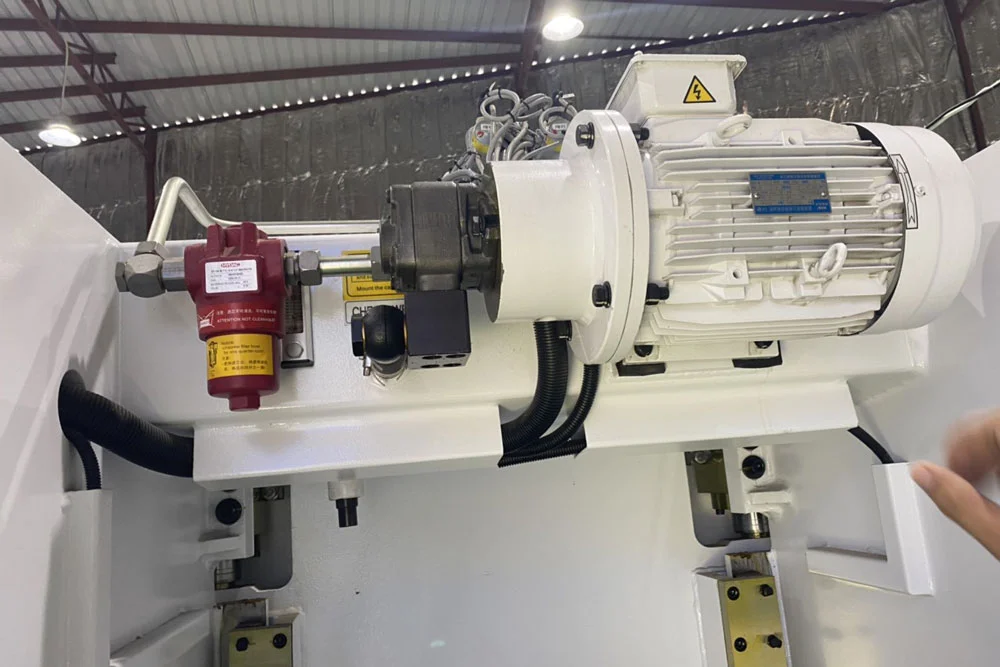

HỆ THỐNG THỦY LỰC HAWE– ĐỨC
- HAWE là một tập đoàn đến từ Đức với hơn 200 năm kinh nghiệm trong công nghệ truyền động và điều khiển.
- Các hệ thủy lực trang bị cho máy chấn Yawei là các thiết bị nhập khẩu trực tiếp từ HOERBIGGER– ĐỨC– Đức đảm bảo tuổi thọ và hiệu năng hoạt động tối đa cho hệ thống.
THƯỚC QUANG
- Hai thước quang GIVI được lắp đặt trên khung ram, thường xuyên giám sát vị trí của Ram với độ chính xác cấp micromet ở bất kỳ điều kiện nào.
- Thước quang này được gắn trên một khung đặc biệt, hoàn toàn cách ly khỏi bất kỳ sự biến dạng nào gây ra cho cấu trúc khung C trong suốt quá trình lên / xuống không tải và có tải.

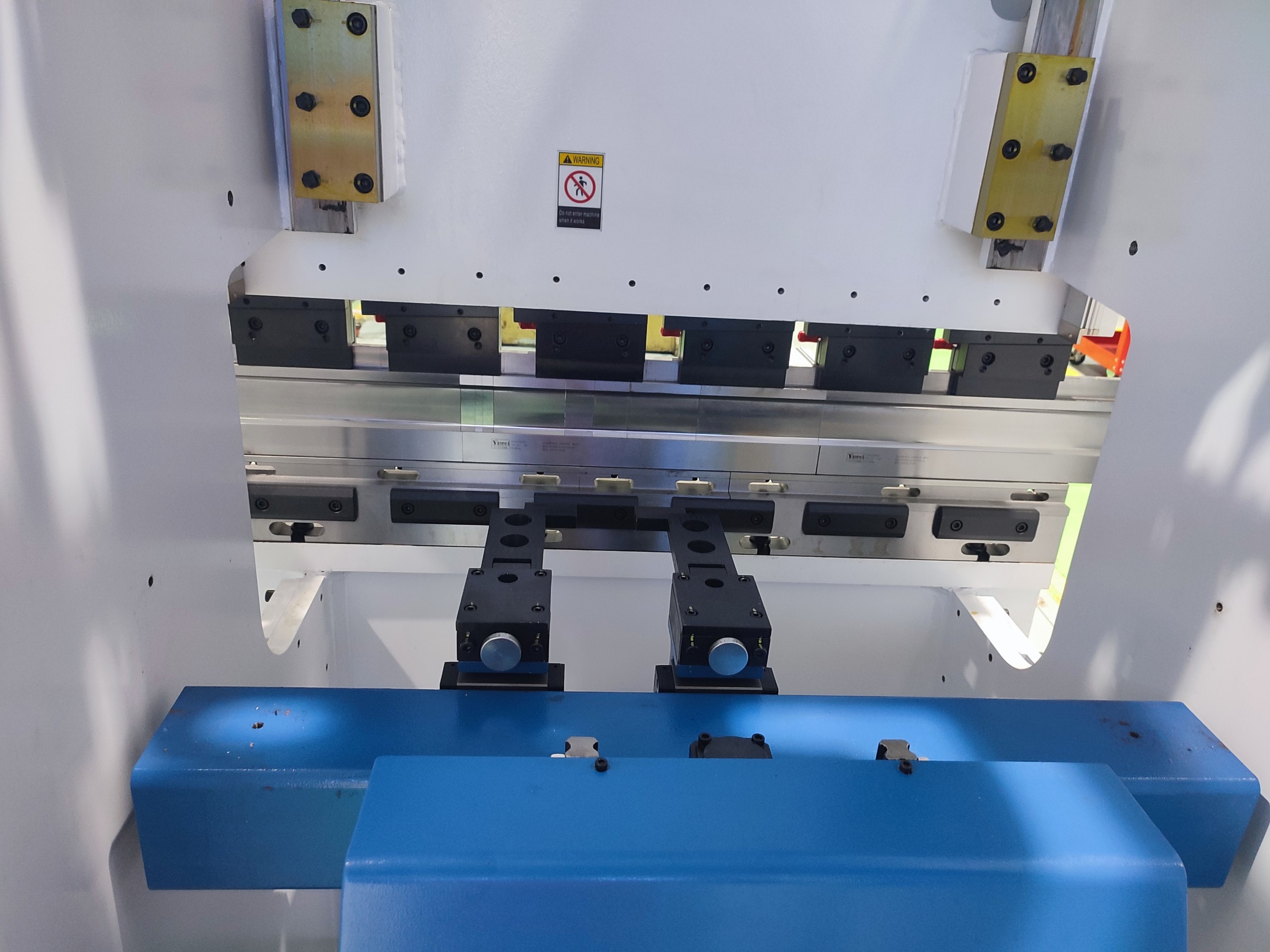

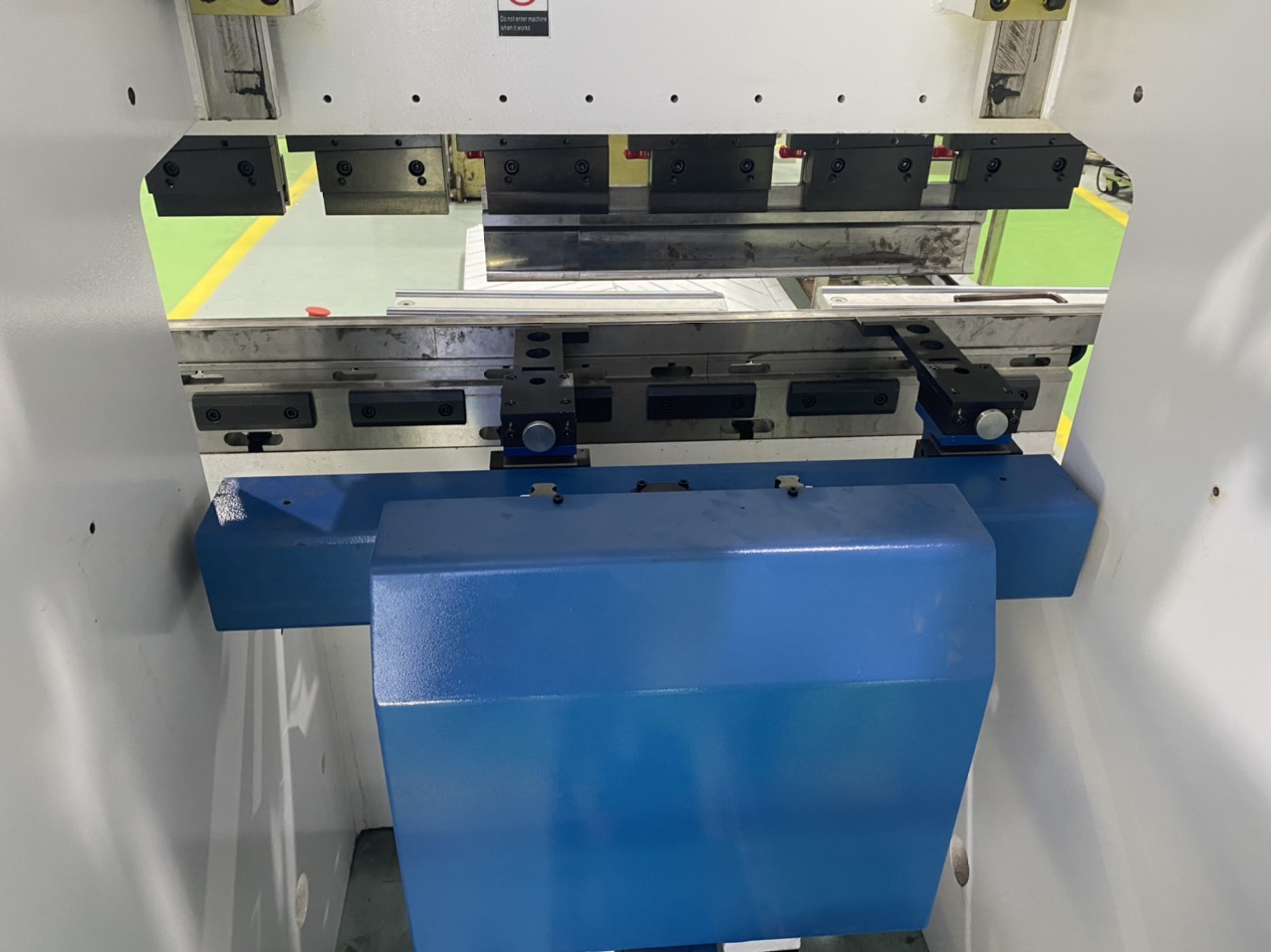

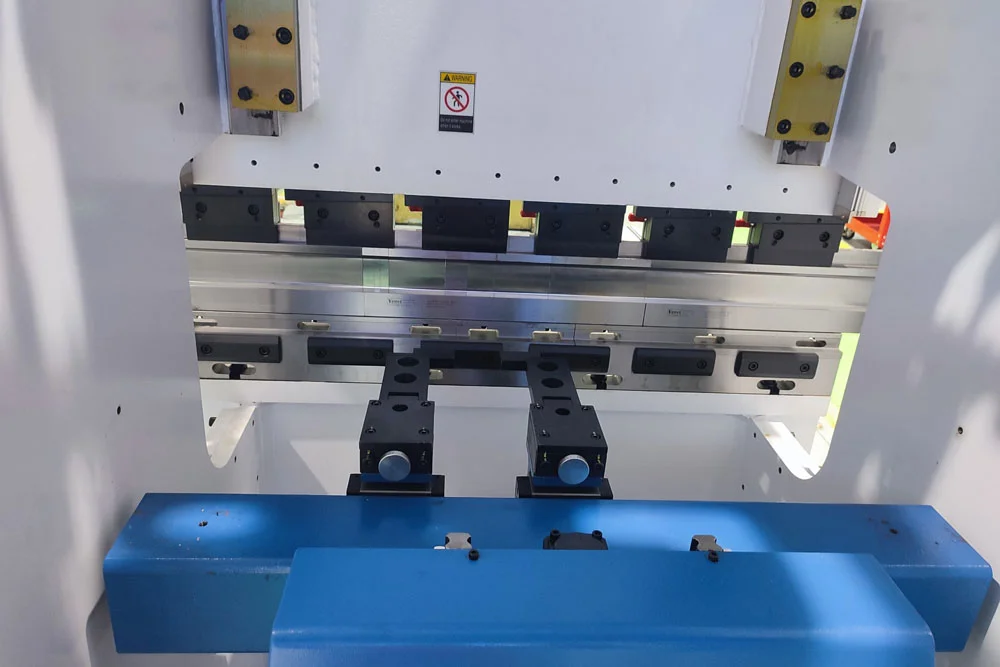

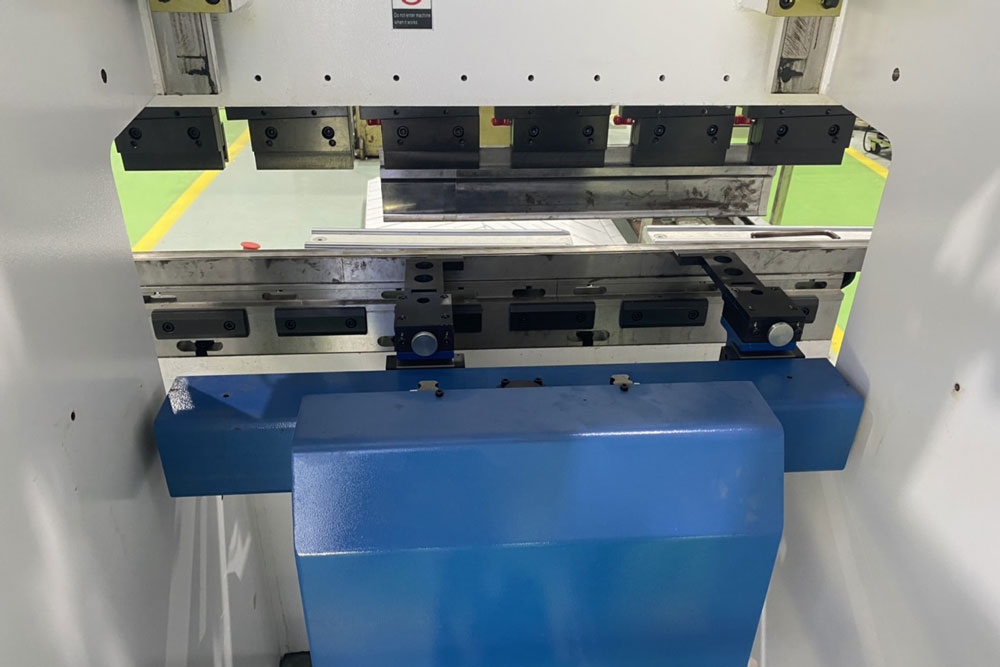

CẤU TRÚC CỮ SAU
- Máy PBA 35/1250 trang bị 2 trục CNC (X) và (R), chạy bằng động cơ Servo AC, được di chuyển bởi trục vít mebi, dẫn hướng bởi hệ thống day dẫn hướng.
- Máy trang bị đầu cữ sau có thể di chuyển ngang bằng tay.
BỆ ĐỠ PHÔI PHÍA TRƯỚC
Máy trang bị 2 bệ đỡ phôi phía trước có thể điều chỉnh chiều cao và xoay trái phải, điều chỉnh khoảng cách bằng bu long bắt lên máy.

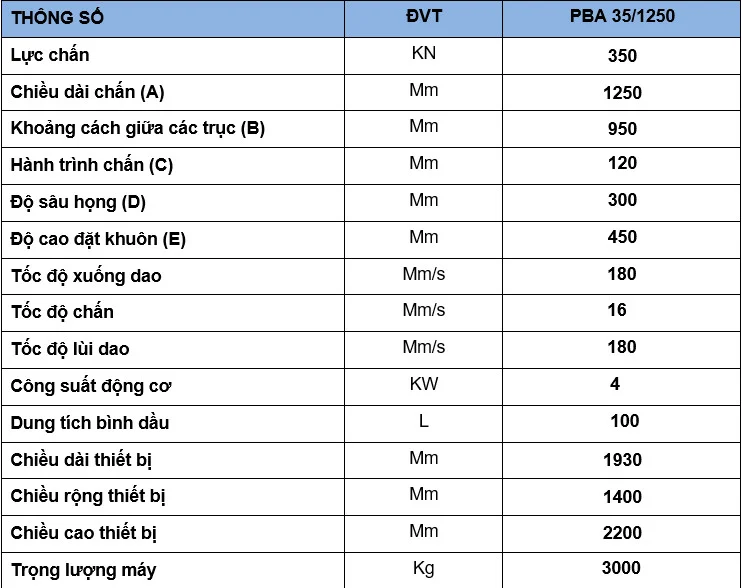

THÔNG SỐ KỸ THUẬT MÁY CHẤN YAWEI PBA 35/1250
THÔNG SỐ | ĐVT | PBA 35/1250 |
|---|---|---|
| Lực chấn | KN | 350 |
| Chiều dài chấn (A) | Mm | 1250 |
| Khoảng cách giữa các trục (B) | Mm | 950 |
| Hành trình chấn (C) | Mm | 120 |
| Độ sâu họng (D) | Mm | 300 |
| Độ cao đặt khuôn (E) | Mm | 450 |
| Tốc độ xuống dao | Mm/s | 180 |
| Tốc độ chấn | Mm/s | 16 |
| Tốc độ lùi dao | Mm/s | 180 |
| Công suất động cơ | KW | 4 |
| Dung tích bình dầu | L | 100 |
| Chiều dài thiết bị | Mm | 1930 |
| Chiều rộng thiết bị | Mm | 1400 |
| Chiều cao thiết bị | Mm | 2200 |
| Trọng lượng máy | Kg | 3000 |
Để nhận báo giá máy chấn gấp tôn CNC YAWEI PBA 35/1250 chi tiết, quý khách vui lòng liên hệ hotline 1900 9410 hoặc để lại thông tin trên website weldcom.vn để tư vấn có thể hỗ trợ sớm nhất
