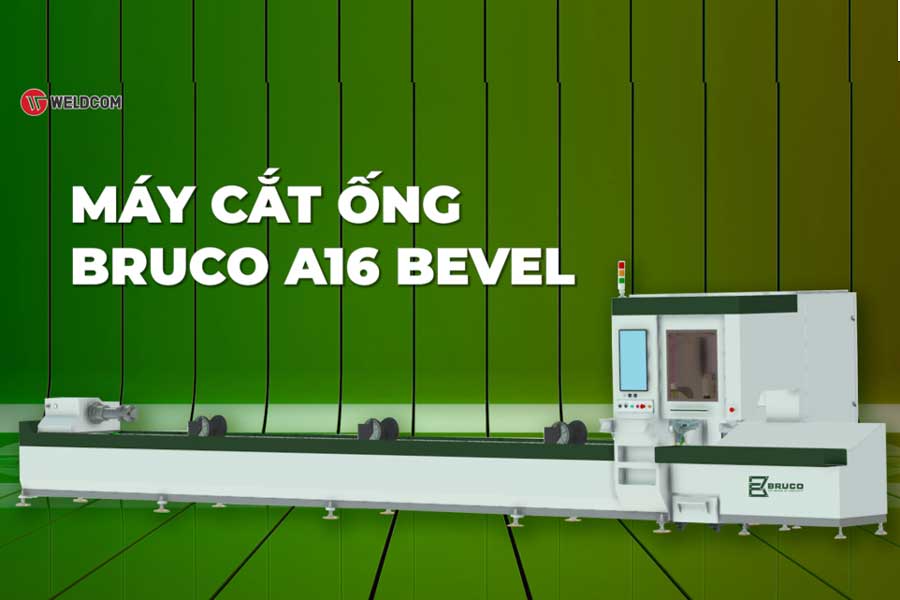

Cấu trúc thiết bị
Hệ thống cắt phát triển độc lập:
Hệ thống điều khiển BUS được phát triển độc lập có tính năng phản ứng động nhanh, hiệu quả truyền tín hiệu cao, hệ thống dây điện đơn giản và ổn định tốt. Hoạt động đơn giản và mô hình 3D hiển thị.
1. Phần mềm TUBECUT tự phát triển
2.Tối ưu hóa thiết kế hoạt động
3. Nâng cấp miễn phí trọn đời
4. đáp ứng mọi nhu cầu tại chỗ của khách hàng
5. Hệ thống điều khiển chất lượng cao
6. động cơ servo giá trị tuyệt đối có thể nhớ vị trí sau khi mất điện
7. tốc độ phản hồi truyền dữ liệu nhanh
8. đồng bộ hóa thiết bị mạnh mẽ và ổn định hơn
9. Tính năng cắt thép hình U.I.V…. cơ bản và cắt ở mặt cắt 90 độ
Cắt ống có hình dạng đặc biệt – Không cần mua thêm phần mềm : hỗ trợ cắt các ống tiêu chuẩn như ống tròn và ống vuông, cũng như cắt các ống có hình dạng đặc biệt khác nhau. Ví dụ, dầm chữ I, thép H, thép góc, ống elip, ống hình eo, ống đa giác, v.v., và các ống có hình dạng đặc biệt này cũng có thể được tự động căn giữa.
Thiết bị đi kèm không cần thêm phần mềm lồng nhau, ống vuông và cắt ống tiêu chuẩn khác cũng hỗ trợ nhiều loại cắt ống có hình dạng đặc biệt.
Chẳng hạn như thép chữ I, thép kênh, thép góc, ống hình bầu dục, ống thắt lưng, ống đa giác, và cho các ống có hình dạng đặc biệt này cũng có thể được tìm thấy tự động.

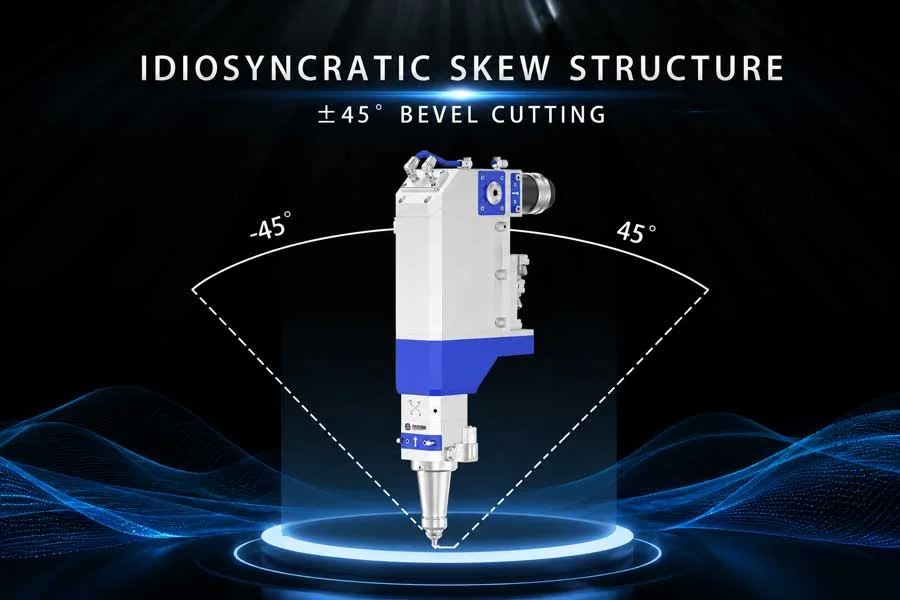

ĐẦU CẮT OSPRI LASER Bevel ( Cắt Vát +- 45 Độ)
- Thương hiệu nổi tiếng thế giới, chất lượng cao và rất được sử dụng rộng rãi trên các thương hiệu Laser trên thế giới.
Hiệu quả và bền bỉ nhất - Ổn định cao,
- Tỷ lệ hỏng hóc thấp
- Linh phụ kiện đa dạng sẵn có trên thị trường
TT | TÊN | THÔNG SỐ | ĐƠN VỊ |
THÔNG SỐ CHÍNH | |||
1 | Đường kính ống (đường kính ngoài tối đa) | Ống tròn φ 15 – φ 160 Ống vuông 15 * 15-160 * 160 Các loại ống khác: đường kính ngoài tối đa ≤ 160 | mm |
2 | Di chuyển trục X hiệu quả | 0-7100 | mm |
3 | Travel Y-axis | ±120 | mm |
4 | Z-axis travel | -50-150 | mm |
5 | A-axis travel | ±720 | ° |
6 | U-axis (swing axis) | ±45 | ° |
TỐC ĐỘ | |||
7 | Tốc độ tối đa của trục X | 50 | m/min |
8 | Tốc độ tối đa trục Y | 50 | m/min |
9 | Tốc độ tối đa trục Z | 35 | m/min |
10 | Tốc độ tối đa của trục A | 120 | R/min |
11 | Tốc độ tối đa của trục U | 1800 | °/min |
12 | Gia Tốc | 1.4G | m/s² |
THAM SỐ | |||
13 | Độ chính xác định vị lặp lại | ±0.05 | mm |
14 | Độ chính xác cắt | ±0.1 | mm |
15 | Độ chính xác của vị trí | ±0.2 | mm |
KÍCH THƯỚC | |||
16 | Chiều dài của ống cấp liệu | 6300 | mm |
NGUỒN ĐIỆN | |||
17 | Điện áp định mức của nguồn điện | 380 | V |
18 | Số phase | 3 | phase |
19 | Tính thường xuyên | 50-60 | Hz |
TRỌNG LƯỢNG VÀ KÍCH THƯỚC MÁY | |||
20 | Chuck chịu tải | 150 | kg |
21 | Tổng trọng lượng | ~ 5 | T |
22 | Rated power of complete machine | 12 (excluding laser water chiller) | KW |
23 | Kích thước tổng thể (L × W × H) | 10129×1588×2334mm | mm |
24 | Phôi thừa cơ bản | Vertical cutting: 90mmBevel cutting: 420mm | mm |
