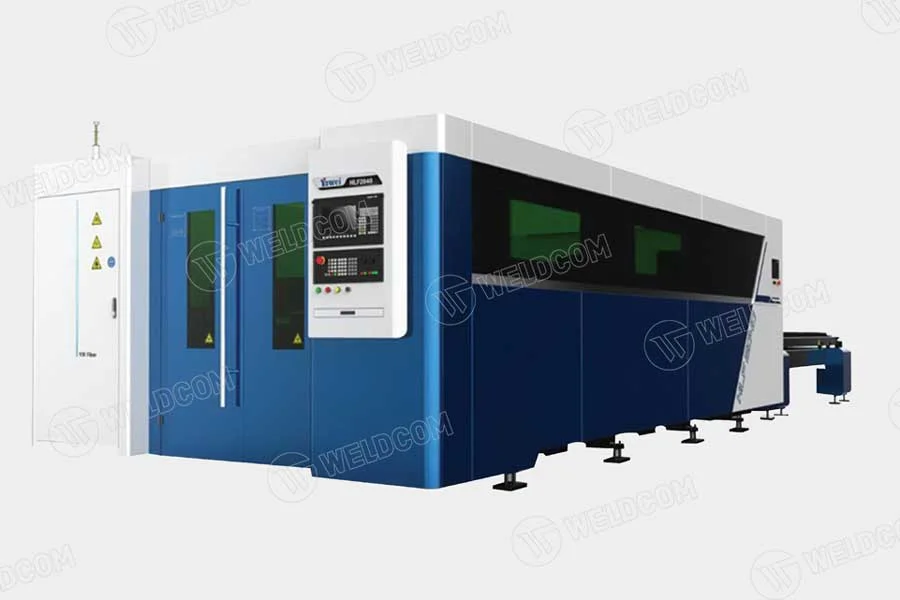

MÁY CẮT LASER FIBER YAWEI HLF là dòng máy cắt laser sợi quang thế hệ mới nhất của Yawei, máy đạt chất lượng tiêu chuẩn châu Âu và cải thiện hiệu suất vượt trội so với các dòng máy cũ, được chứng nhận là máy cắt laser số 1 của Trung Quốc.

1. Đặc điểm nổi bật của máy cắt laser fiber Yawei HLF

Chất lượng đạt tiêu chuẩn Châu Âu, được đánh giá là sản phẩm máy cắt laser số 1 Trung Quốc.
Kiểu dáng mới với sự cải thiện rõ rệt trong hiệu suất cắt.
Hiệu suất cao, tốc độ cao, gia tốc đạt 2.0 – 2.8G.
Kết cấu máy dạng cổng, chuyển động hai ray song song, dầm chuyển động làm bằng hợp kim nhôm nguyên khối, bàn chuyển đổi cho phép nhân đôi năng suất làm việc, chiều cao bàn làm việc luôn giữ ở mức cố định nhờ cơ cấu nâng thủy lực.
Linh phụ kiện cao cấp: Nguồn laser IPG, đầu cắt Precitec, bộ điều khiển Siemens, linh kiện điện Schneider.
Tốc độ cắt siêu nhanh với vật liệu mỏng, cắt ổn định với vật liệu trung bình và dày.
Kết hợp giữa công nghệ cắt góc laser và công nghệ điều khiển số tiên tiến, kèm theo đó là giao diện HMI nhân bản hóa và cơ sở dữ liệu cắt laser chuyên nghiệp được nâng cấp tối đa.
Tự động điều chỉnh áp suất khí, công suất cắt, tốc độ cắt theo chiều dày vật liệu.
Tính năng Automatic calibration cho phép cắt tốt các tấm cong vênh.
Tính năng tự động làm sạch đầu cắt.
Kết hợp phần mềm nesting Sigmanest số một thế giới giúp cắt tối ưu, quản lý vật tư hiệu quả.

2. Phân tích cấu hình máy cắt laser fiber Yawei HLG

1. Bộ điểu khiển Siemens 840DSL IPC

Bộ điểu khiển Siemens 840DSL được cài hệ điều hành Win7, dung lượng 512 GB, màn hình cảm ứng 19inh. So với các bộ điều khiển CNC nổi tiếng như Backoff, Fanuct, Fago, Mitshu, Siemen với bộ điều khiển PC simatic, chuẩn bảo vệ IP 64, có khả năng chống nước và độ ẩm.

Ưu điểm của bộ điều khiển Siemens 840DSL là không có độ trễ cảm ứng, chống nhiễu với boad I/O công nghiệp. Với các chức năng cảnh báo bảo trì, nhiều tín hiệu ngõ vào và điều khiển ngõ ra… cung cấp cho người vận hành nhiều trạng thái theo dõi.

2. Bàn chuyển đổi nâng hạ thủy lực

Màn hình điểu khiển chuyển đổi bàn đơn giản với thao tác 1 chạm, có các chức năng an toàn và cảnh báo lỗi, hiển thị lỗi.

Với hệ thống bơm thủy lực nâng bàn, có khả năng nâng đều bốn chân với hệ thống xi lanh thủy lực và thanh dẫn hướng.

Với việc bàn thứ 2 nâng lên khi đi vào sẽ giúp cho trục Z ở độ cao tối ưu nhất, giúp cho tốc độ di chuyển và phần cơ khí vững chãi hơn.

3. Nguồn cắt laser IPG

Nguồn laser thông thường được chia làm nguồn single module và nguồn multilpe module. Với mỗi nguồn IPG người dùng có thể kiểm tra các thông tin về xuất xứ, ngày sản xuất, model…

Ưu điểm của thiết kế YLS cut chính là khả năng làm mát tốt, giúp hiệu suất làm việc tối đa và liên tục. Chính việc được cấu tạo từ nhiều module nên khi gặp tình trạng hỏng hóc, việc chuẩn đoán module nào lỗi và sửa chữa vẫn được tiến hành, trong khi máy vẫn làm việc được. Nguồn cắt laser luôn được đảm bảo nhiệt độ môi trường hoạt động tốt từ 26-28 độ C.

4. Đầu Cắt Precitec Pro cuter /IPG

Một số chức năng của đầu cắt Precitec Pro cuter /IPG được cải tiến hơn so với đầu cắt phiên bản Precitec 1.0 như:

Thiết kế kiểu làm mát nước, cảm biến, cấu tạo dòng khí cắt hoàn toàn mới
Cảm biến nhiệt độ giám sát đầu laser: Nếu nhiệt độ vượt quá 55 ° C, cảnh báo đèn trên đầu cắt sẽ chuyển màu.
Cảm biến nhiệt độ giám sát các thấu kính được lắp đặt trong đầu laser.
Bộ phận kính bảo vệ: Có thể giám sát giúp phát hiện cảnh báo ở các điều kiện khác nhau. Lỗi sẽ xuất hiện nếu nhiệt độ kính cao hơn khoảng 80 ° C hoặc nếu bức xạ ánh sáng khuếch tán vượt quá 80%. Người theo dõi cũng có thể cài đặt giá trị giới hạn nhỏ hơn nếu cần.
Kính Collingmator lens and forcuslens xuất hiện cảnh báo nếu nhiệt độ thấu kính collingmator vượt quá 100 ° C và nhiệt độ của thấu kính hội tụ là 80 ° C trở lên.
Có 4 đèn led cảnh bảo lỗi gồm: báo vị trí tiêu cự, báo nhiệt độ, báo áp suất khí và báo bảo vệ lăng kính

5. Ổn áp cho toàn bộ máy

Với mạng lưới điện như hiện nay thì tình trạng sụt áp, tăng áp có thể thường xuyên xảy ra nên máy cắt laser cũng cần phải trang bị máy ổn áp cách ly, giúp ổn định dòng điện làm cho nguồn laser và thiết bị điện hoạt động hiệu quả, nâng tuổi thọ.

6. Tủ điện

Tủ điện riêng của máy được làm mát bằng điều hòa Tong Feil với công suất 750W, đảm bảo cho nhiệt độ hoạt động luôn dao động từ 26-28 độ c

7. Bộ làm mát nước Chiller (Tongfei)

Hệ thống làm mát nước Chiller Tong fei nặng khoảng 550kg với tổng công suất 13,5kw và sử dụng nước cất để làm mát.

Dung tích bình khoảng 180 lít, dung sai nhiệt độ là +_ 1 độ C. Bộ làm mát nước có hai đường làm mát: 1 làm mát cho nguồn laser, 1 làm mát cho đầu cắt laser precitec, giúp đảm bảo hoạt động ổn định của nguồn và đầu cắt.

8. Hệ thống điểu khiển khí SMC (Japan), Airtac (Taiwan), Parker (US)

Với máy laser sẽ sử dụng 3 loại khí chính là O2, N2 và khí nén. Vai trò của khí O2 và N2 là dùng để hỗ trợ cắt, trong khi khí nén ngoài chức năng hỗ trợ cắt thì còn có khả năng cấp khí cho các xi lanh khí để đóng mở cửa hút bụi, kéo cửa trước và cửa sau và làm mát súng cắt.

Máy cắt laser fiber HLF được trang bị 3 bộ lọc khí và một máy sấy khí thương hiệu Parker , khí đi qua bộ lọc thứ nhất sẽ loại bỏ bụi, nồng độ dầu, sau đó qua máy sấy (tách ẩm không khí với nhiệt độ điểm sương 2-10 độ). Sau đó đi qua cục lọc thứ hai và thứ 3 tới đầu cắt và các xilanh khí.

9. Van điểu khiển tỷ lệ khí Lanny (Đức)

Van điều khiển tỷ lệ khí từ thương hiệu Lanny, xuất xứ của Đức với dải điểu khiển khí từ 0 bar tới 25bar.

Van có chức năng điều tiết áp suất khí đi qua, tức là trước khi qua van này áp suất có thể là 5 bar, 10 bar nhưng qua van này áp suất khí sẽ được điều chỉnh xuống (Với các máy phổ thông không có chức năng này). Van tiết lưu này kết hợp với bộ điều khiển giúp tiết kiệm khí, tăng chất lượng đường cắt khi cắt ở đường cong, ôm cua và khi tốc độ vào của chậm.

10. Bộ lọc bụi Donansun

Bộ lọc bụi Donansun là thương hiệu của Mỹ với 6 quả lọc, sử dụng dòng điện 220V, khí nén áp suất 6 bar. Với ưu điểm hút sạch hết toàn bộ bụi và chức năng tự động xả lọc, bộ lọc bụi sẽ tạo ra một môi trường vận hành máy hoàn toàn sạch sẽ.

11. Các tính năng hiệu chỉnh hay sử dụng khi cắt

Chức năng tự động nâng hạ mỏ theo biên dạng cao thấp của tôn
Chức năng nhảy bước khí cắt
Chức năng đốt cháy và đánh xỉ bề mặt trước khi cắt
Chức năng cắt chờ (dãn nở nhiệt của vật liệu)
Chức năng căn tôn 3 điểm
Chức năng trở lại vị trí khi quá trình cắt bị dán đoạn
Chức năng đục lỗ mỗi trước khi cắt
Chức năng làm sách, đánh sỉ bề mặt trước khi cắt hoặc cắt fiml dán bề mặt
Chức năng làm mát tại góc cắt, góc cua
Chức năng đục lỗ nhanh…

Các chức năng khác của máy

Chức năng cảnh báo áp suất (khi áp suất đặt là 10 bar trong quá trình cắt bị sụt áp thì hệ thống tự bù áp suất, hoặc nếu hết hệ thống sẽ cảnh báo hết khí)
Cảnh báo bảo trì (tất cả các linh kiện như bộ lọc khí. bơm dầu thủy lực bàn chuyển đổi. động cơ, thanh răng bánh răng đều được theo dõi và tự động cảnh báo bảo trì khi đến thời hạn bảo dưỡng)
Theo dỗi nguồn cắt (theo dõi nhiệt độ. tình trạng hoạt động của nguồn laser IPG)
Theo dõi đầu cắt (Hệ thống cảnh báo. áp suất tại đầu cắt , nhiệt độ, hệ số phản xạ khi cắt vật liệu phản quang, theo dõi toàn bộ hệ thống thấu kính của đầu cắt)…

12. Khung máy

Bàn cắt được cấu tạo theo khoang, hút bụi song song 2 bên. Tấm chắn chịu nhiệt bằng vật liệu gạch chịu nhiệt chống ăn mòn.

Khung máy với kết cấu chắc chắn được gia công nguyên khối thay vì lắp ráp từng phần nhỏ. Điều này giúp cho độ bền cơ khí được gia tăng, giảm thiểu sai sót trong quá trình lắp ráp. Khung máy được gia công bằng các máy gia công khổ lớn của các hãng hàng đầu thế giới.

Toàn bộ khung máy sau khi gia công chính xác sẽ được cho vào lò gia nhiệt công suất lớn với nhiệt độ duy trì 600 độ c, làm cho mọi vật liệu đồng chất, tùy theo trọng lượng của khung chúng ta có thời gian nung trung bình từ 6-8 tiếng. Các thành khoang được trạng bị tấm gạch chịu nhiệt giúp không bám xỉ và nóng chảy ảnh hưởng tới khung máy

13. Công Nghệ chống va đập đầu cắt

Máy cắt laser Yawei HLF với bộ gá mỏ trục Z được thiết kế liền kết đầu cắt laser bằng nam châm từ vì vậy khi có tác động mạnh vào đầu cắt, đầu cắt sẽ tự động rơi ra tránh trường hợp gãy, tiết kiệm được chi phí thay đầu cắt khi giá trị của đầu cắt rất đắt.

14. Khung vỏ máy (Cover)

Khung vỏ bảo vệ được lắp đặt xung quanh khu vực cắt để ngăn chặn bức xạ tia laser phản xạ tới cơ thể con người trong quá trình cắt.

Xem thêm: Báo giá máy cắt cnc kim loại chính hãng
Xem thêm: Báo giá máy cắt cnc laser fiber
Xem thêm: Báo giá máy cắt cnc plasma

THÔNG SỐ	Đơn vị	HLF- 1530	HLF- 2040	HLF-2060	HLF-2562	HLF-2580	HLF 20120	HLF 25120
Phạm vi cắt	mm	3000×1500	4000×2000	6000×2000	6200×2500	8000×2500	12000*2000	12000*2500
Hành trình trục X	mm	3040	4040	6040	6240	8040	12040	12040
Hành trình trục Y	mm	1520	2020	2020	2520	2520	2020	2520
Hành trình trục Z	mm	120	120	120	120	120	120	120
Tốc độ tối đa X/Y	m/p	170	170	170	170	170	170	170
Gia tốc X/Y	G	2.8	2.8	2.8	2.0 – 2.8	2.0 – 2.8	2.0 – 2.8	2.0 – 2.8
Độ chính xác định vị	mm	±0.03	±0.03	±0.03	±0.03	±0.03	±0.03	±0.03
Độ chính xác tái định vị	mm	±0.02	±0.02	±0.02	±0.02	±0.02	±0.02	±0.02
Kích thước (DxRxC)	mm	9200x4800x2200	12000x5000x2200	16500x5000x2200	17000x5500x2200	20500x5500x2200	28500×5000×2200	29000x5500x2200
Trọng lượng	KG	11000	14500	20000	22000	26000	38000	39000
Công suất nguồn laser	KW	3/4/6/8/10/12/15/20

MÁY CẮT LASER FIBER YAWEI HLF SERIES
