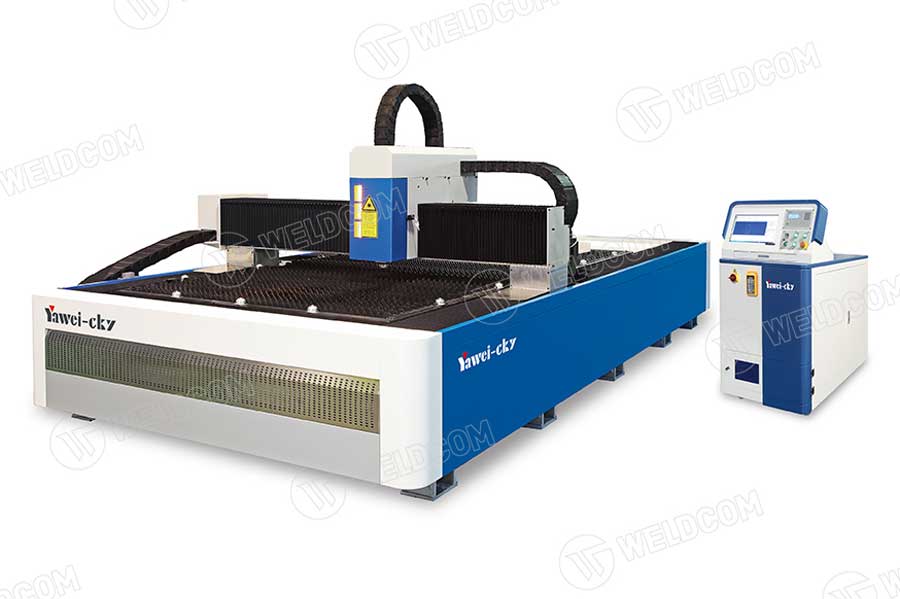

Máy cắt CNC laser Yawei HLA 3015

1. Tổng quan

• Model: HLA 3015
• Hãng sản xuất:  Yawei
• Nhà phân phối: Weldcom
• Loại thiết bị: Máy cắt laser fiber bàn đơn.
• Công suất áp dụng:  700/1000/1500 W
• Thương hiệu nguồn: IPG
•  Giới thiệu chung: Máy cắt laser fiber Yawei E3015B có cấu trúc dạng cổng với cơ cấu chuyển động dẫn hướng bằng thanh trượt nhập khẩu. Máy truyền động bằng động cơ servo với độ chính xác định vị cao. Công nghệ gia công cơ khí đặc biệt của Yawei đảm bảo thân máy hạn chế tối đa biến dạng trước ngoại lực và nhiệt độ, độ bền và chính xác cơ khí lên tới 20 năm. Máy tích hợp nguồn cắt laser fiber IPG cao cấp có tuổi thọ lên tới 100.000 giờ. Máy hoạt động ổn định, đảm bảo độ chính xác và hiệu quả xử lý vượt trội so với các thiết bị cùng phân khúc.

2. Kết cấu máy vững chắc

Sau khi hàn định hình bằng thép kết cấu, toàn bộ khung máy được đưa vào lò tôi xử lý nhiệt, loại trừ ứng suất dư, nâng cao độ cứng. Nhờ vậy, thân máy bền vững, không biến dạng trước tác dụng của ngoại lực và nhiệt độ môi trường, duy trì độ ổn định, chính xác trong thời gian dài.

3. Dầm chuyển động hợp kim nhôm

Dầm chuyển động của Yawei HLA 3015 chế tạo chính xác bằng hợp kim nhôm đúc nguyên khối, cho độ cứng tốt hơn gấp 2 lần so với loại thông thường. Đây là loại vật liệu sử dụng cho ngành hàng không vũ trụ, với những ưu điểm như độ bền cao, trọng lượng nhẹ, chống ăn mòn, chống oxy hóa, đáp ứng được tốc độ di chuyển cao mà không bị biến dạng.

Laser Yawei HLA sử dụng 3 Động cơ AC Servo và Driver của Yaskawa – thương hiệu Nhật Bản, là dòng động cơ có tốc độ cao, độ ồn thấp, tuổi thọ sử dụng trên 10 năm, là lựa chọn ưu tiên số 1 của các nhà sản xuất máy cắt laser và thiết bị CNC trên thế giới.

• X: 1.3 Kw
• Y: 0.85 Kw
• Z: 0.4 Kw

4. Truyền động servo từ Yaskawa

5. Hộp giảm tốc, thanh răng, bánh răng

Laser Yawei HLA 3015 được trang bị bộ hộp giảm tốc, thanh răng và bánh răng chính xác cao của hãng Apex – Đài Loan cho trục X / Y / Z đảm bảo vị trí chính xác của các trục mà không hề có sai số theo thời gian.

6. Đầu cắt Raytool Autofucus

YAWEI – E trang bị đầu cắt tự động điều chỉnh tiêu cự từ RAYTOOLS AG Thụy Sỹ (chức năng Auto focus). Đầu cắt có đa dạng các thiết lập giao diện cho phép sử dụng với nhiều loại nguồn laser sợi quang. Việc tối ưu hóa thiết kế quang học và thiết kế làm mát bằng nước cho phép đầu laser hoạt động ổn định và bền bỉ ở các nguồn laser công suất cao.

Đầu cắt Raytool được trang bị hệ thống giám sát tự động điện dung, có thể điều chỉnh chiều dài hội tụ lớn nhất, giúp đảm bảo chất lượng cắt tốt nhất, tránh lãng phí vật liệu

Thấu kính bảo vệ nằm trong đầu cắt để bảo vệ các bộ phận tiêu hao có giá trị lớn.

7. Thiết bị làm mát Tongfei

Máy cắt laser Yawei HLA sử dụng chiller của hãng Tongfei – hãng sản xuất thiết bị làm mát uy tín tại Trung Quốc.

Chiller trang bị hệ thống bơm tuần hoàn với két chứa, đường ống, van làm mát được chế tạo từ thép không gỉ, có lưu lượng lớn, tiếng ồn thấp và độ bền cao.

Chiller điều khiển nhiệt độ tự động thông qua bộ điều khiển với màn hình LCD và bộ điều khiển có tính năng chuẩn đoán lỗi, tự động báo lỗi trên màn hình giúp cho người vận hành xử lý lỗi nhanh chóng.

Chiller trang bị cổng giao tiếp RS485 kết nối với bộ điều khiển trung tâm, thông báo trạng thái, quá trình làm việc của chiller lên bộ điều khiển.

8. Nguồn cắt laser hãng IPG

Máy cắt Laser Yawei trang bị nguồn cắt IPG, thương hiệu nguồn laser fiber hàng đầu thế giới. Với ưu điểm bước sóng rộng, tiếng ồn thấp, chất lượng chùm tia xuất sắc, hoạt động không cần căn chỉnh và bảo trì, dịch vụ kỹ thuật hỗ trợ cực kỳ nhanh chóng.

Tuổi thọ nguồn laser lên tới 100.000 giờ. Thiết kế kiểu nhỏ gọn và dễ dàng lắp đặt và vận hành.

9. Bộ điều khiển CNC

Bộ điều khiển Cypcut6.3 chuyên nghiệp dành cho máy cắt CNC, có thể cung cấp xử lý đồ họa, cài đặt tham số, cắt phiên bản xử lý và mô phỏng, sắp xếp

10. Hệ thống khí

Máy trang bị hệ thống khí với các linh kiện từ thương hiệu SMC Nhật bản cho độ tin cậy trong hoạt động và độ bền cao
