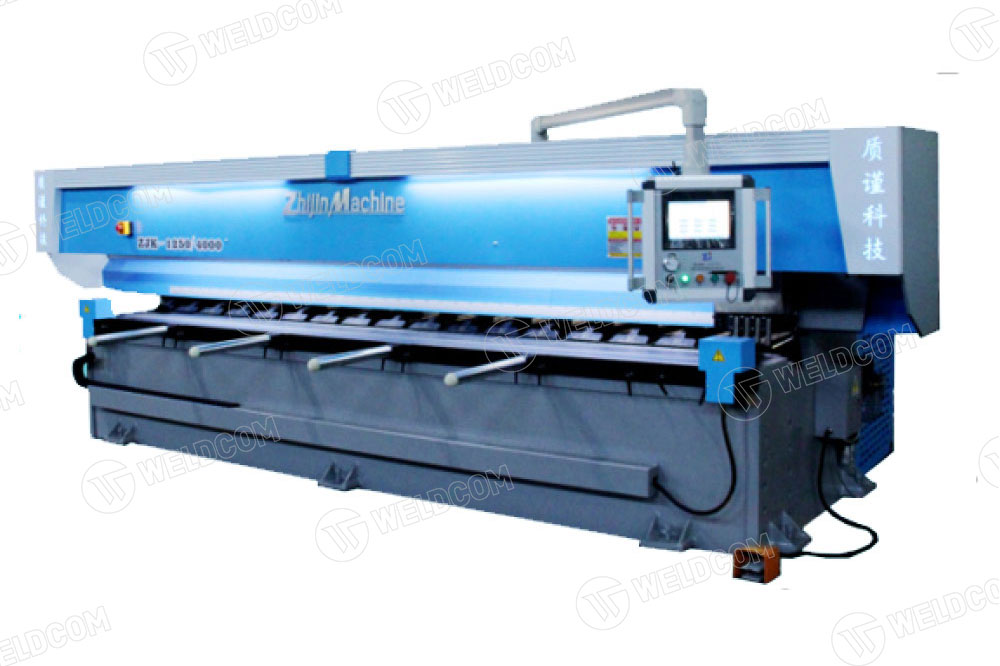

Máy bào đứng ZJKV 1250×4000
Mã sản phẩm:
Mô tả sản phẩm:
- Thiết bị được thiết kế cấu trúc khung, kết nối bu lông cường độ cao, độ cứng tổng thể tốt và biến dạng nhỏ.
- Ưu điểm nổi bật của máy là tải nặng, tốc độ cao và hiệu quả cao.
- Máy được chế tạo bằng thép công cụ carbon và độ cứng đạt trên HRC55 sau khi làm nguội nên độ mòn của bàn rất nhỏ, giúp kéo dài tuổi thọ của thiết bị.
- Sử dụng động cơ servo tốc độ cao, công suất cao 5.6KW. Máy được trang bị 4 dụng cụ cắt cùng một lúc. Độ sâu cắt tối đa là 1mm, gấp 3 lần hiệu quả của thiết bị truyền thống.
Đặc điểm nổi bật:
- Thiết bị được thiết kế cấu trúc khung, kết nối bu lông cường độ cao, độ cứng tổng thể tốt và biến dạng nhỏ.
- Ưu điểm nổi bật của máy là tải nặng, tốc độ cao và hiệu quả cao.
- Máy được chế tạo bằng thép công cụ carbon và độ cứng đạt trên HRC55 sau khi làm nguội nên độ mòn của bàn rất nhỏ, giúp kéo dài tuổi thọ của thiết bị.
- Sử dụng động cơ servo tốc độ cao, công suất cao 5.6KW. Máy được trang bị 4 dụng cụ cắt cùng một lúc. Độ sâu cắt tối đa là 1mm, gấp 3 lần hiệu quả của thiết bị truyền thống.
Lợi thế của máy bào đứng Zhijin
– Kết cấu khung máy vững chắc, độ ổn định cao
– Xy lanh dầu ép tấm: kết cấu tiên tiến, độ ổn định cao
– Chân ép tiếp phôi: cấu trúc tiên tiến, độ chính xác và ổn định cao.
– Cơ cấu truyền động tiếp phôi sau: cho phép kết nối trực tiếp đảm bảo độ chính xác tiếp phôi sau.
– Đầu chứa tools: công nghệ xử lý với độ chính xác và tuổi thọ cao.
– Độ dày panel bàn làm việc: 60x60mm, vật liệu hợp kim xử lý nhiệt, các ốc vít phía dưới có thể điều chỉnh được, độ chính xác và tuổi thọ cao.
– Ray dẫn từ thương hiệu nổi tiếng Rexroth.
– Sử dụng hệ thống làm mát xịt
– Sử dụng màn hình cảm ứng màu 19 inch
– Sử dụng động cơ chính Servo công suất lớn, đảm bảo độ ổn định hệ thống cao.
– Sử dụng linh phụ kiện chất lượng cao:
- Dẫn hướng Rexroth
- Vít cầu TBI
- Màn hình cảm ứng màu 19 inch
- Hệ thống Servo Easycat
- Van thủy lực Yuken
- Cáp Igus
- Công tắc tiệm cận: Omron
- Hệ thống làm mát SRNA
- Linh kiện điện chính Schneider
| Thông số kỹ thuật | Đơn vị | ZJK-1250×3200 | ZJK-1250×4000 | ZJK-1500×3200 | ZJK-1500×4000 | |
| Chiều rộng tấm gia công | mm | 1250 | 1250 | 1500 | 1500 | |
| Chiều dài tấm gia công | mm | 3200 | 4000 | 3200 | 4000 | |
| Độ dày rãnh tối đa | mm | 4 | ||||
| Độ dày rãnh tối thiểu | mm | 0.6 | ||||
| Khoảng cách tối thiểu của cạnh tới rãnh | mm | 8 | ||||
| Tối đa tốc độ cắt của trục X | m/p | 0-120 | ||||
| Tốc độ trả về tối đa của trục X | m/p | 0-120 | ||||
| Tốc độ tối đa của trục Y | m/p | 0-20 | ||||
| Khoảng cách tối đa của trục Y | mm | 1250 | 1250 | 1500 | 1500 | |
| Tốc độ lên xuống trục Z | m/p | 0-20 | ||||
| Khoảng cách tối đa trục Z | mm | 30 | ||||
| Độ chính xác lặp lại | mm | ±0.02 | ||||
| Độ chính xác trục Z | mm | ±0.02 | ||||
| Động cơ bơm | 1.5Kw/8L/10Mpa | |||||
| Công suất động cơ servo chính | KW | 5.6 | ||||
| Công suất động cơ servo trục Y | KW | 1 | ||||
| Công suất động cơ servo trục Z | KW | 1 | ||||
| Kích thước | Chiều dài | mm | 5000 | 5800 | 5000 | 5800 |
| Chiều rộng | 2550 | 2550 | 2800 | 2800 | ||
| Chiều cao | 1780 | |||||
| Trọng lượng | Tấn | 10 | 11.8 | 10.5 | 12 | |
| Nguồn điện | 380V/50Hz/3Phase | |||||
Máy bào đứng ZJKV 1250×4000
