Máy bào rãnh

---

1. Máy bào rãnh là gì?

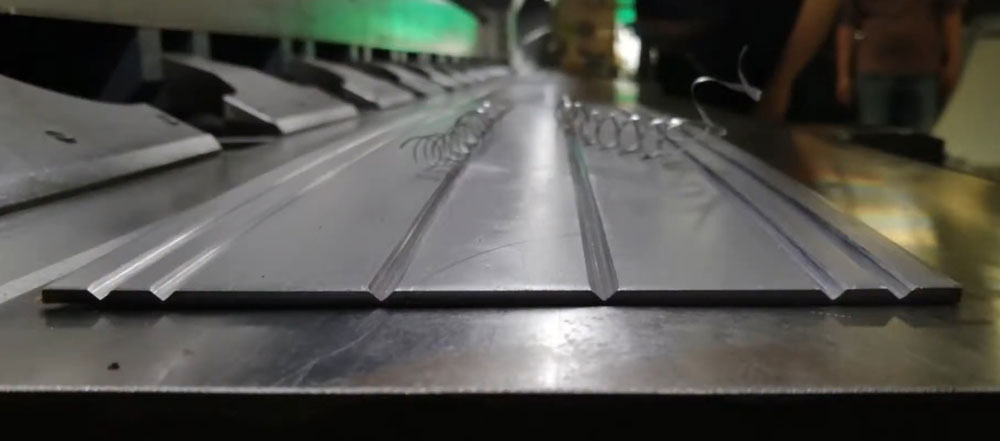

• Máy bào rãnh là thiết bị chuyên dùng trong ngành gia công kim loại tấm, giúp tạo ra các đường rãnh hình chữ V, U hoặc tam giác trên bề mặt tấm kim loại như inox, thép, nhôm…
• Mục đích của công đoạn bào rãnh là chuẩn bị cho quá trình chấn gấp, giúp các mép gấp đạt góc chính xác, đường gấp sắc nét và không bị nứt gãy bề mặt. Nhờ đó, sản phẩm có tính thẩm mỹ cao hơn, đặc biệt trong các lĩnh vực yêu cầu hoàn thiện tinh xảo như tủ điện, nội thất inox, thang máy, hay thiết bị công nghiệp cao cấp.
• Với sự phát triển của công nghệ CNC, máy bào rãnh hiện nay có khả năng điều khiển tự động, cho phép lập trình chính xác độ sâu, góc và vị trí rãnh, mang lại hiệu suất vượt trội và độ ổn định cao trong sản xuất hàng loạt.

2. Ưu điểm của máy bào rãnh CNC trong gia công tấm

Máy bào rãnh CNC được xem là bước tiến công nghệ quan trọng trong dây chuyền gia công kim loại tấm, giúp doanh nghiệp nâng cao độ chính xác, tính thẩm mỹ và tự động hóa sản xuất. Dưới đây là những ưu điểm nổi bật nhất:

• Gia công chính xác cao: Với hệ thống điều khiển CNC, máy bào rãnh có thể tạo rãnh ở độ sâu, góc và vị trí chính xác tuyệt đối (sai số chỉ ±0.05mm), giúp các góc gấp sau chấn đạt đúng tiêu chuẩn kỹ thuật.
• Nâng cao tính thẩm mỹ sản phẩm: Đường rãnh mịn, đồng đều giúp các chi tiết sau khi gấp có bề mặt liền lạc, không bị nứt hay biến dạng – đặc biệt quan trọng với inox trang trí, nội thất cao cấp và cửa chống cháy.
• Tiết kiệm thời gian và vật liệu: Việc bào rãnh trước khi chấn giúp giảm lực ép cần thiết, tiết kiệm năng lượng và giảm hao mòn dao chấn, đồng thời cho phép gia công được các tấm kim loại dày hơn.
• Tự động hóa và vận hành thông minh: Máy bào rãnh CNC có thể lập trình sẵn nhiều chương trình, lưu thông số sản phẩm, tự động nhận diện vị trí phôi, giúp giảm phụ thuộc vào tay nghề người vận hành.
• Dễ dàng tích hợp dây chuyền tự động: Có thể kết nối trực tiếp với robot cấp phôi, băng tải, hoặc hệ thống SmarLineiQ trong dây chuyền gia công tấm thông minh do Weldcom phát triển.

3. Phân loại máy bào rãnh

Tùy theo cấu trúc làm việc và cách bố trí dao cắt, máy bào rãnh trong gia công kim loại tấm được chia thành hai loại chính: máy bào rãnh nằm và máy bào rãnh đứng.

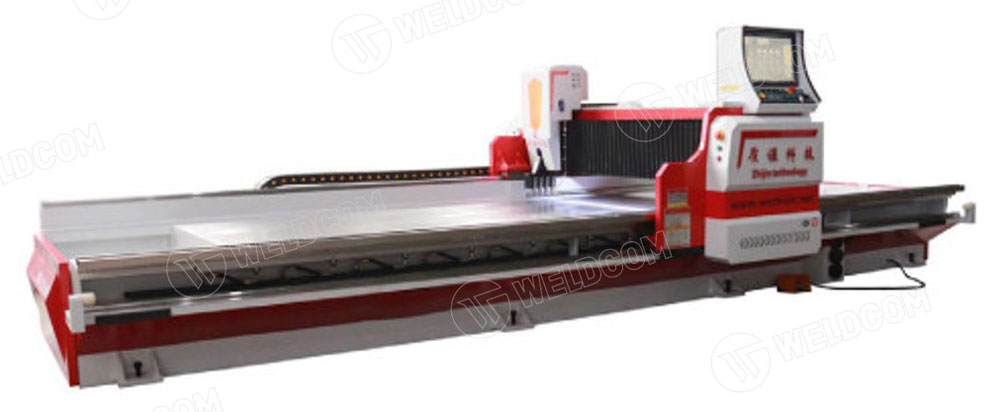

3.1. Máy bào rãnh nằm (Horizontal Type)

• Đây là dòng máy phổ biến nhất hiện nay, được sử dụng rộng rãi trong các nhà máy gia công tấm cỡ lớn.
• Cấu tạo & cơ chế làm việc: Tấm vật liệu được đặt nằm trên bàn máy cố định, trong khi cụm dao cắt di chuyển theo phương ngang để tạo rãnh.

Ưu điểm máy bào rãnh nằm:

• Độ ổn định và độ chính xác cao, hạn chế rung lắc khi bào.
• Phù hợp cho tấm kích thước lớn hoặc dày, chẳng hạn như thép carbon, inox, nhôm.
• Cho bề mặt rãnh mịn, góc bào đều và đẹp.

Ứng dụng máy bào rãnh nằm:

• Gia công tủ điện, thang máy, cửa inox, tủ điều khiển, panel kim loại.
• Các sản phẩm yêu cầu độ chính xác cao và bề mặt hoàn thiện thẩm mỹ.

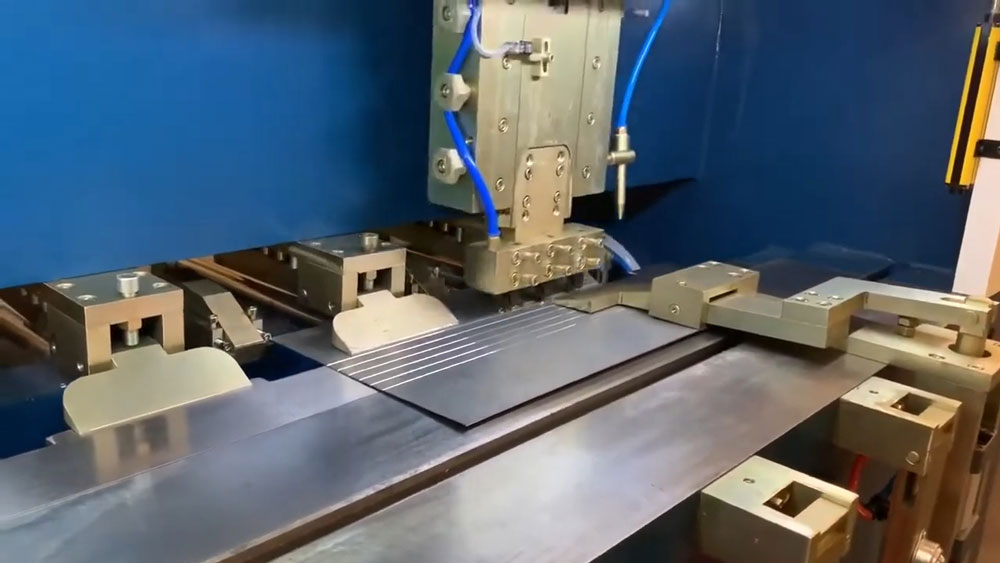

3.2. Máy bào rãnh đứng (Vertical Type)

• Dòng máy này phù hợp hơn với các xưởng cơ khí vừa và nhỏ hoặc các chi tiết tấm mỏng, phức tạp.
• Cấu tạo & cơ chế làm việc: Dao cắt di chuyển theo phương thẳng đứng, còn phôi được kẹp cố định theo chiều dọc.

Ưu điểm máy bào rãnh đứng:

• Tiết kiệm diện tích sàn xưởng, dễ quan sát trong quá trình bào.
• Thích hợp với các chi tiết nhỏ hoặc rãnh sâu.
• Có thể tùy chọn điều chỉnh góc bào linh hoạt cho các vật liệu mỏng.

Ứng dụng máy bào rãnh đứng: Gia công nội thất inox, vách trang trí, khung cửa, chi tiết tấm mỏng yêu cầu độ tinh xảo cao.

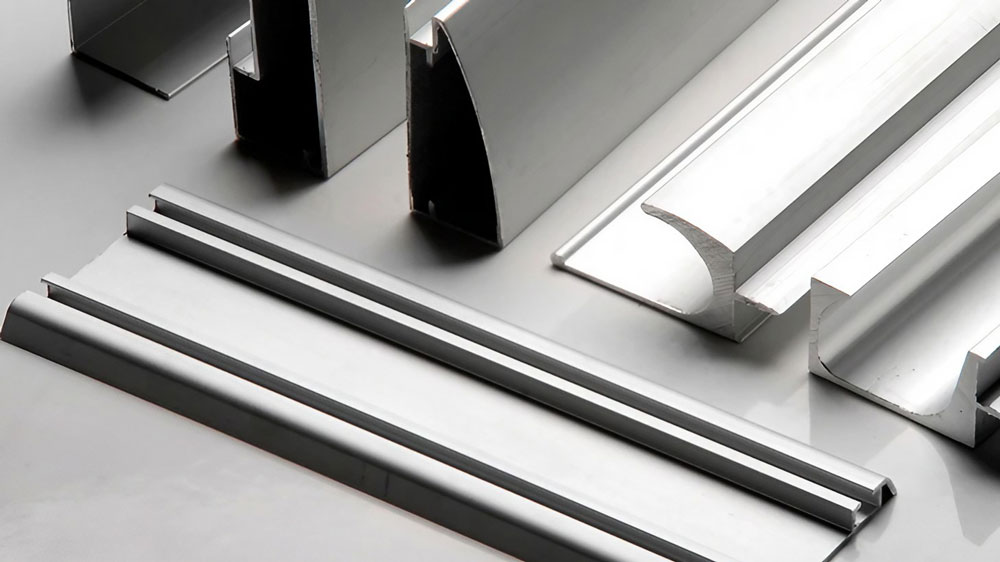

4. Ứng dụng của máy bào rãnh trong sản xuất

Nhờ khả năng gia công chính xác và linh hoạt trên nhiều vật liệu, máy bào rãnh CNC ngày càng được ứng dụng rộng rãi trong các ngành sản xuất kim loại tấm, đặc biệt là:

• Ngành tủ điện & thiết bị công nghiệp: Tạo rãnh chính xác để chấn gấp vỏ tủ, panel, khung tủ điện, đảm bảo góc gấp sắc nét, khít kín và thẩm mỹ.
• Ngành thang máy, HVAC & cơ điện: Gia công các chi tiết inox, thép mạ kẽm cho buồng thang, ống dẫn gió, nắp che, đảm bảo độ chính xác cao khi lắp ráp.
• Ngành nội thất kim loại & trang trí inox: Máy bào rãnh giúp tạo nên những góc gấp tinh tế, không nứt bề mặt, mang lại hiệu ứng phẳng mịn cho vách inox, tủ, bàn ghế, quầy bar, cửa inox cao cấp.
• Ngành sản xuất cửa chống cháy, cửa kỹ thuật: Đảm bảo đường gấp cứng chắc, đúng góc, không biến dạng và đạt tiêu chuẩn kỹ thuật cao.
• Gia công cơ khí chính xác & kết cấu mỏng: Ứng dụng trong các chi tiết cần chấn gấp chính xác cao, hỗ trợ quá trình lắp ráp trong sản xuất thiết bị điện – điện tử, tủ điều khiển, và hệ thống cơ khí công nghiệp.

5. Máy bào rãnh CNC do Weldcom phân phối

Hiện nay, Weldcom là đơn vị tiên phong tại Việt Nam phân phối các dòng máy bào rãnh CNC chính hãng với hiệu suất cao, phù hợp cho cả nhà máy cơ khí vừa – nhỏ lẫn dây chuyền sản xuất công nghiệp lớn. Hai model tiêu biểu hiện đang được Weldcom cung cấp gồm máy bào đứng ZJKV và máy bào nằm ZJKH.

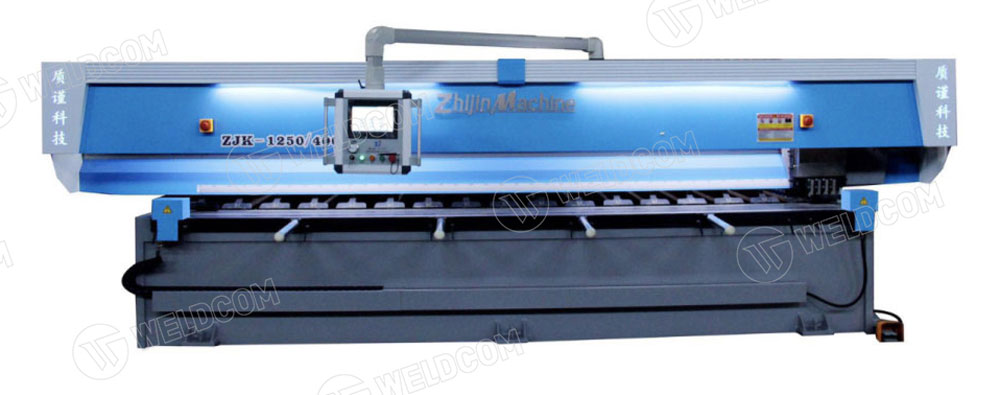

5.1. Máy bào rãnh đứng ZJKV

Máy bào rãnh đứng ZJKV được thiết kế hướng đến tốc độ cao, tải nặng và độ ổn định vượt trội, là lựa chọn lý tưởng cho các xưởng gia công yêu cầu năng suất lớn và độ chính xác cao. Máy bào đứng ZJKV sở hữu các đặc điểm nổi bật:

• Kết cấu vững chắc: Khung máy liên kết bằng bu lông cường độ cao, đảm bảo độ cứng tổng thể tốt, biến dạng cực nhỏ.
• Hiệu quả vượt trội: Được trang bị động cơ servo 5.6kW tốc độ cao, cho phép bào nhanh và chính xác.
• Gia công đồng thời 4 dao cắt, độ sâu cắt tối đa 1mm, giúp tăng hiệu suất gấp 3 lần so với thiết bị truyền thống.
• Độ bền cao: Bàn máy làm từ thép công cụ carbon, tôi cứng đạt HRC55, giảm mài mòn, kéo dài tuổi thọ thiết bị.

→ Ứng dụng: Máy bào rãnh đứng ZJKV phù hợp cho các xưởng inox, cửa thép, tủ điện, thang máy, sản phẩm đòi hỏi độ chính xác và năng suất cao.

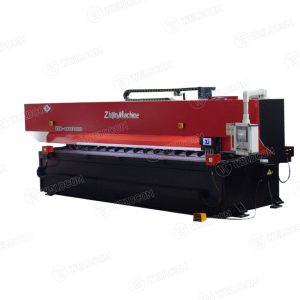

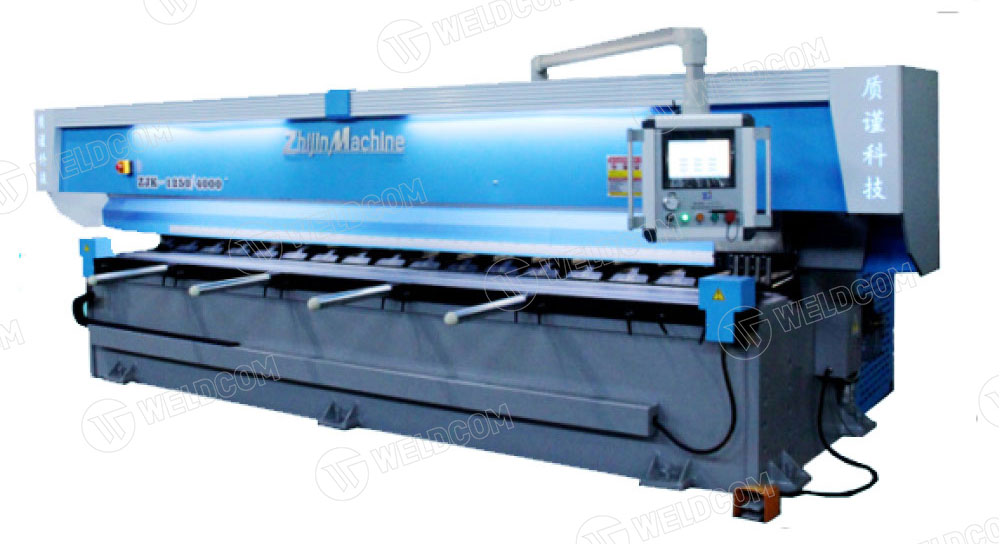

5.2. Máy bào rãnh nằm ZJKH

Máy bào rãnh nằm ZJKH được phát triển theo tiêu chuẩn công nghiệp nặng, hướng đến độ bền, độ chính xác và khả năng xử lý tấm lớn vượt trội. Máy bào nằm ZJKH sở hữu các đặc điểm nổi bật:

• Cấu trúc khung chắc chắn: Đế và dầm máy thiết kế khung hàn thép tấm Q235, bàn làm việc thép hợp kim Q345 dày 60mm, đã được ủ loại bỏ ứng suất dư giúp giảm biến dạng thiết bị.
• Gia công ổn định, ít biến dạng: Máy bào rãnh nằm ZJKH sử dụng 4 dao cắt đồng thời để tạo rãnh chữ “V”, giúp phân bổ lực đều, giảm biến dạng vật liệu sau gia công.
• Kẹp phôi thủy lực chính xác: Trang bị 16 vị trí kẹp thủy lực, giúp cố định vật liệu chắc chắn trong suốt quá trình bào, đảm bảo đường rãnh đều và chính xác.

→ Ứng dụng: Máy bào rãnh nằm ZJKH thích hợp cho nhà máy gia công tấm công nghiệp lớn, sản xuất panel, cửa, vỏ tủ điện, và thiết bị inox kích thước lớn.

Weldcom cam kết mang đến thiết bị máy bào rãnh CNC chất lượng cao, kết hợp dịch vụ tư vấn – lắp đặt – bảo hành toàn quốc, giúp doanh nghiệp đồng bộ dây chuyền gia công tấm hiện đại, tối ưu năng suất và giảm chi phí vận hành. Liên hệ ngay với Weldcom để được tư vấn chi tiết, nhận báo giá và giải pháp máy bào rãnh V CNC phù hợp nhất cho dây chuyền sản xuất của bạn. Hân hạnh đón tiếp!
