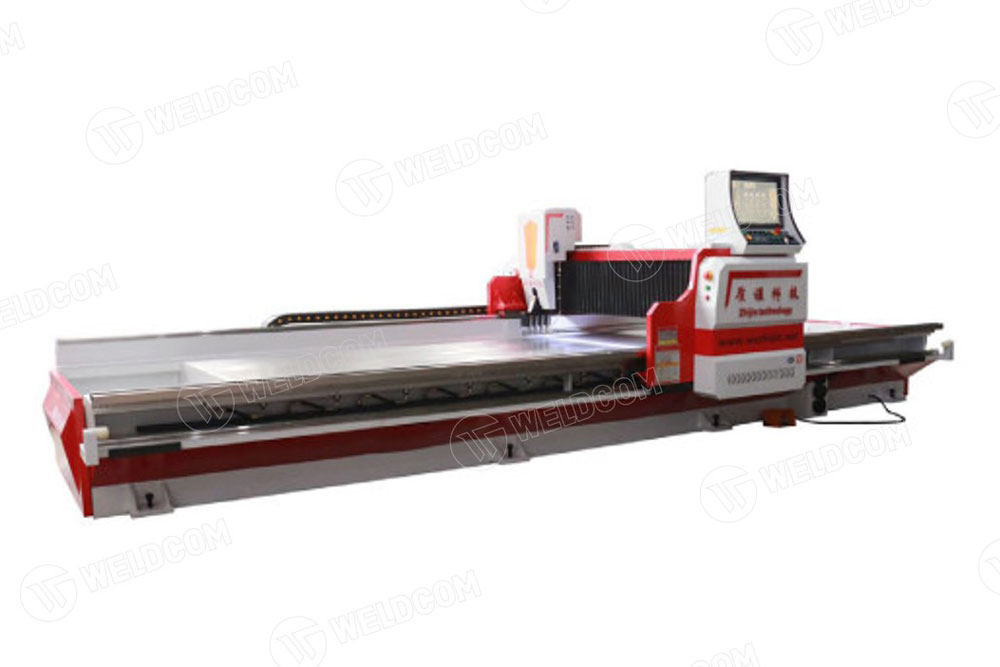

Máy bào nằm ZJKH

In trang

Đế và dầm máy ZJKH được thiết kế với cấu trúc khung. Bàn làm việc được làm bằng thép hợp kim 60mm Q345. Khung được làm bằng thép tấm Q235. Máy có độ cứng và độ bền tổng thể tốt.
Bàn máy được tôi ủ để loại bỏ ứng suất dư và giảm biến dạng thiết bị.
Máy tạo rãnh ZJKH sử dụng bốn dao cắt để xử lý các rãnh “V”, do đó lượng cắt được phân bổ đều và biến dạng sản phẩm gia công được giảm tối thiểu.
Máy được trang bị 16 vị trí kẹp thủy lực giúp kẹp định vị sản phẩm được tốt hơn.

Tính Năng Chính

Đế và dầm máy ZJKH được thiết kế với cấu trúc khung. Bàn làm việc được làm bằng thép hợp kim 60mm Q345. Khung được làm bằng thép tấm Q235. Máy có độ cứng và độ bền tổng thể tốt.
Bàn máy được tôi ủ để loại bỏ ứng suất dư và giảm biến dạng thiết bị.
Máy tạo rãnh ZJKH sử dụng bốn dao cắt để xử lý các rãnh “V”, do đó lượng cắt được phân bổ đều và biến dạng sản phẩm gia công được giảm tối thiểu.
Máy được trang bị 16 vị trí kẹp thủy lực giúp kẹp định vị sản phẩm được tốt hơn.

Thông số kỹ thuật		Đơn vị	ZJK-1250x3200	ZJK-1250x4000	ZJK-1500X3200	ZJK-1500X4000
Chiều rộng phôi tối đa		mm	1250	1250	1500	1500
Chiều dài phôi tối đa		mm	3200	4000	3200	4000
Độ dày phôi tối đa		mm	4
Độ dày phôi tối thiểu		mm	0.6
Khoảng cách tối thiểu của cạnh tới rãnh V		mm	6
Tối đa tốc độ cắt của trục X		m/p	0-90
Tốc độ trả về tối đa của trục X		m/p	0-90
Khoảng cách tối đa của trục Y		mm	1250	1250	1500	1500
Tốc độ tối đa của trục Y		m/p	20
Độ chính xác lặp lại		mm	±0.01
Tốc độ tối đa của trục Z		m/p	20
Độ chính xác lặp lại		mm	±0.01
Công suất chính	Trục X	KW	5.5
	Trục Y.Z		1/1
Kích thước	Chiều dài	mm	5300	6100	5300	6100
	Chiều rộng		2300	2300	2550	2550
	Chiều cao		1560
Trọng lượng		Tấn	7.2	8.2	8.5	8.8
Nguồn điện			380V/50Hz/3Phase
