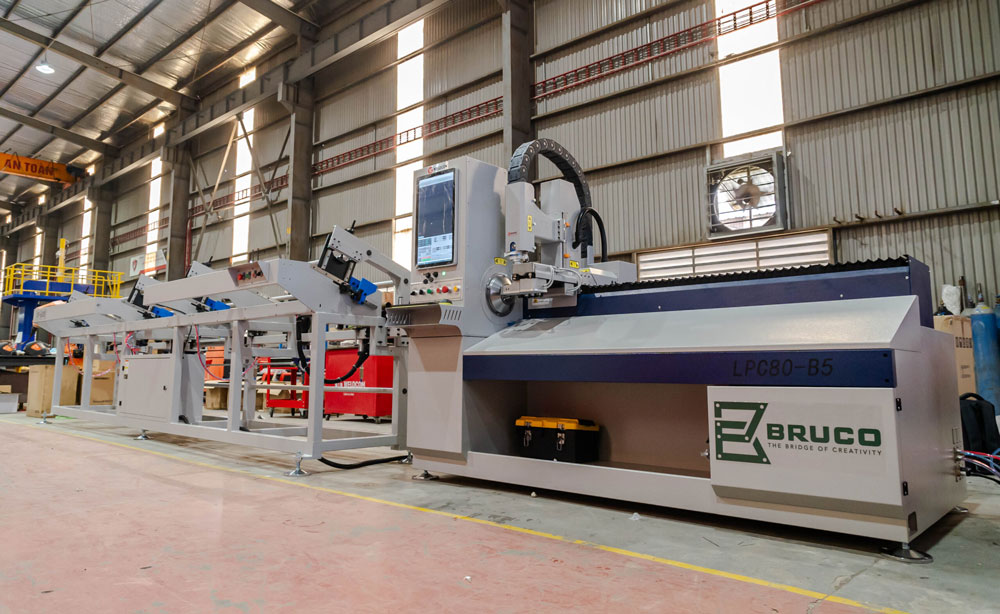

Máy cắt ống CNC

---

1. Máy cắt ống CNC là gì?

Máy cắt ống CNC là thiết bị gia công kim loại sử dụng hệ điều khiển CNC để cắt chính xác các loại ống thép và ống kim loại theo bản vẽ thiết kế. Máy cho phép thực hiện các đường cắt thẳng, cắt vát, khoét lỗ hoặc biên dạng phức tạp với độ chính xác và tính đồng đều cao.

Trong thực tế, máy cắt ống CNC thường được phân loại theo công nghệ cắt, phổ biến nhất là:

• Máy cắt ống laser CNC: sử dụng tia laser để gia công chính xác, mép cắt đẹp
• Máy cắt ống plasma CNC: phù hợp gia công ống thép dày, tối ưu chi phí đầu tư

Nhờ tích hợp CNC, quá trình gia công cắt laser ống hoặc cắt plasma ống được tự động hóa gần như hoàn toàn, giúp doanh nghiệp nâng cao năng suất, giảm sai sót và đảm bảo chất lượng đồng đều giữa các chi tiết.

2. Cấu tạo của máy cắt ống CNC

Về tổng thể, máy cắt ống CNC được cấu thành từ các hệ thống cơ khí, điều khiển và đầu cắt chuyên dụng, phối hợp chặt chẽ để đảm bảo quá trình gia công cắt ống thép chính xác và ổn định. Các bộ phận chính gồm:

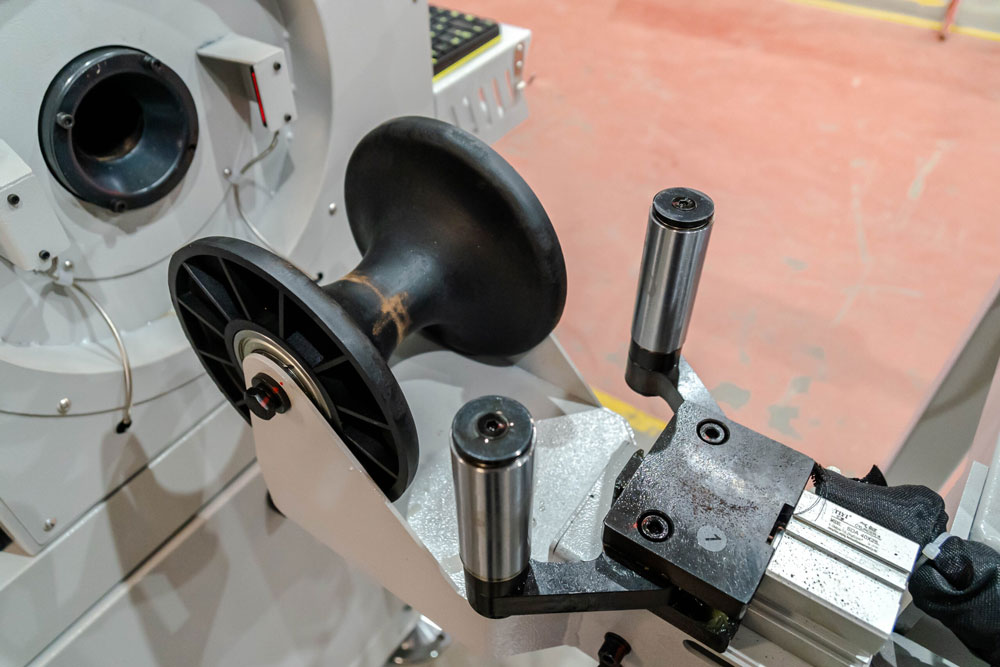

2.1. Khung máy và hệ gá – kẹp ống

Khung máy cắt CNC là kết cấu chịu lực chính, đảm bảo độ cứng vững khi vận hành. Hệ gá – kẹp ống có nhiệm vụ cố định ống thép trong suốt quá trình cắt, đồng thời cho phép xoay ống chính xác theo yêu cầu gia công. Đây là bộ phận ảnh hưởng trực tiếp đến độ đồng tâm và độ chính xác của đường cắt.

2.2. Hệ thống truyền động và điều khiển CNC

Hệ truyền động bao gồm ray dẫn hướng, động cơ servo/step và bộ điều khiển CNC. Hệ thống này điều khiển chuyển động đồng bộ giữa đầu cắt và trục xoay ống, giúp máy cắt ống CNC thực hiện các đường cắt thẳng, cắt vát hoặc biên dạng phức tạp theo bản vẽ.

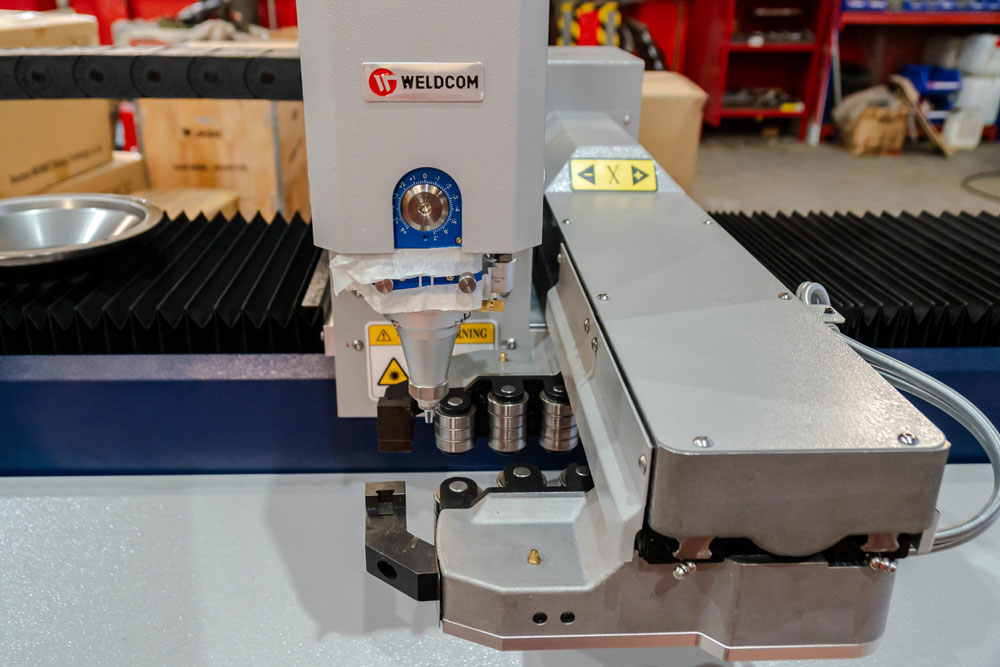

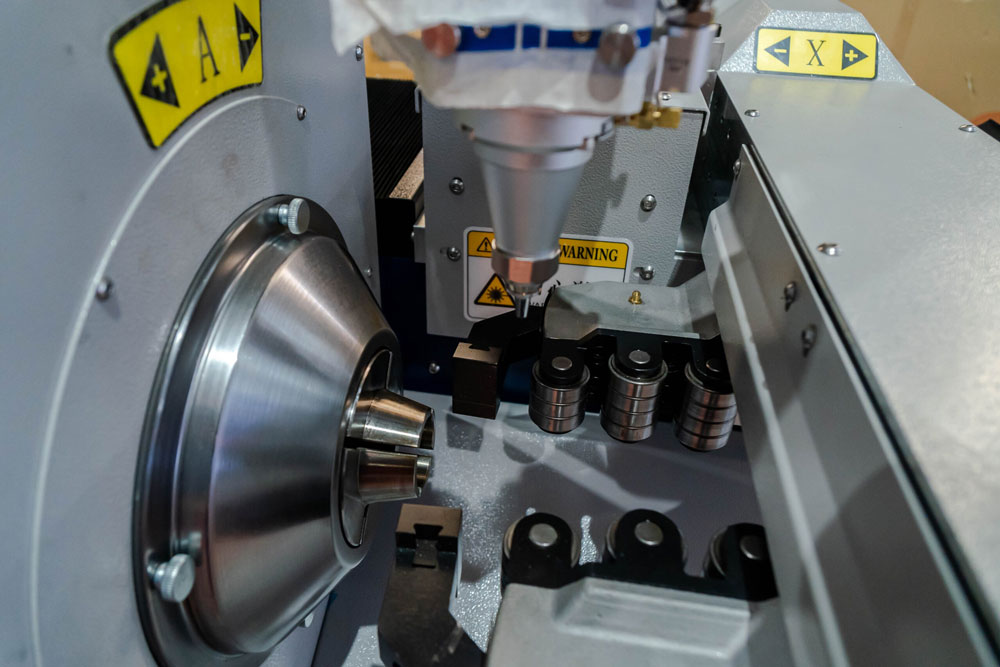

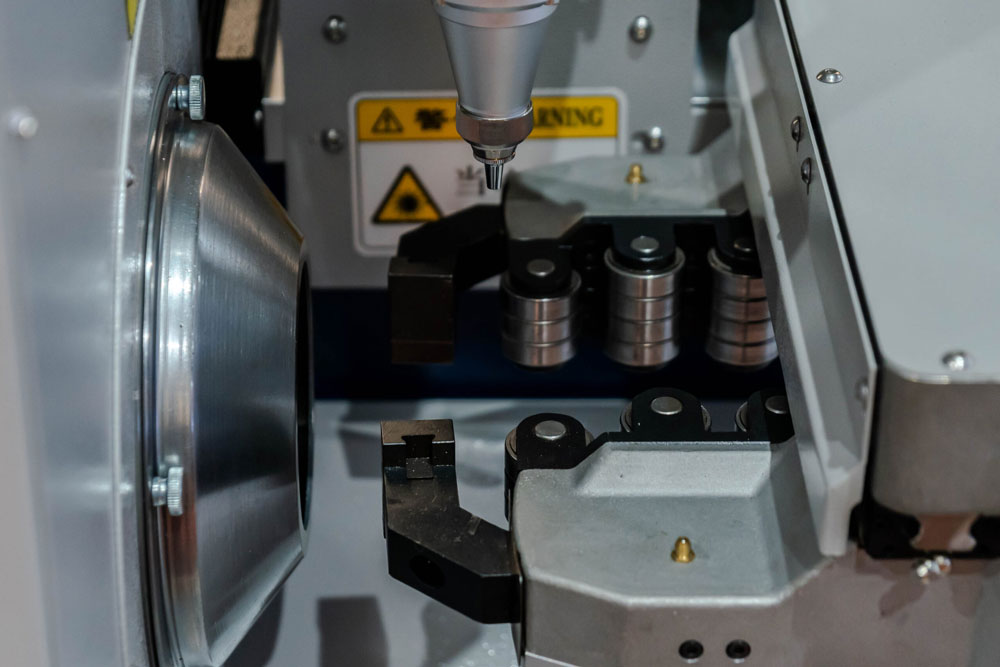

2.3. Đầu cắt (laser hoặc plasma)

Tùy cấu hình, máy cắt ống CNC có thể sử dụng:

• Đầu cắt laser trong các ứng dụng gia công cắt laser ống, yêu cầu độ chính xác và thẩm mỹ cao
• Đầu cắt plasma cho các dòng máy cắt ống thép dày, ưu tiên tốc độ và tối ưu chi phí

Đầu cắt là bộ phận quyết định chất lượng mép cắt và phạm vi ứng dụng của máy.

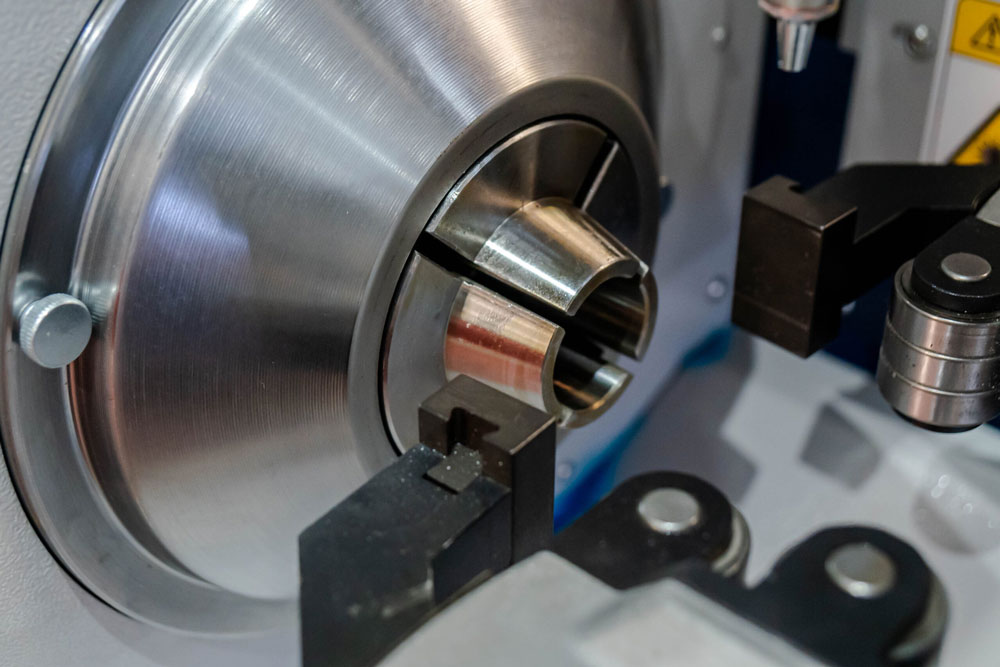

2.4. Hệ thống xoay và định vị ống

Hệ thống này cho phép ống quay chính xác theo góc lập trình, kết hợp với chuyển động của đầu cắt để tạo ra các biên dạng cắt phức tạp. Đây là điểm khác biệt quan trọng giữa máy cắt ống CNC và các máy cắt tấm thông thường.

2.5. Hệ thống hút khói và xử lý xỉ

Trong quá trình cắt, đặc biệt với máy cắt ống plasma, khói và xỉ kim loại sinh ra liên tục. Hệ thống hút khói giúp làm sạch khu vực gia công, bảo vệ linh kiện máy và đảm bảo môi trường làm việc an toàn.

3. Nguyên lý hoạt động của máy cắt ống CNC

• Máy cắt ống CNC hoạt động dựa trên sự kết hợp giữa đầu cắt (laser hoặc plasma) và hệ điều khiển CNC để gia công chính xác các loại ống kim loại. Trong quá trình làm việc, ống thép được kẹp chặt và xoay theo trục, trong khi đầu cắt di chuyển theo quỹ đạo đã lập trình sẵn.
• Nhờ điều khiển CNC đồng bộ giữa chuyển động xoay của ống và chuyển động của đầu cắt, máy có thể thực hiện các đường cắt thẳng, cắt vát hoặc biên dạng phức tạp với độ chính xác cao. Công nghệ này giúp quá trình gia công cắt ống thép đạt tính đồng đều, ổn định và phù hợp cho sản xuất hàng loạt.

4. Các loại máy cắt ống CNC phổ biến hiện nay

Hiện nay, máy cắt ống CNC được phân loại chủ yếu theo công nghệ cắt, trong đó phổ biến nhất là laser CNC và plasma CNC. Mỗi loại phù hợp với những yêu cầu gia công và quy mô sản xuất khác nhau.

4.1. Máy cắt ống laser CNC

• Máy cắt ống laser CNC sử dụng tia laser để gia công, cho độ chính xác cao, mép cắt đẹp và khả năng xử lý các chi tiết phức tạp. Dòng máy này đặc biệt phù hợp với các ứng dụng gia công cắt laser ống yêu cầu tính thẩm mỹ, độ đồng đều và sản xuất hàng loạt.
• Tuy nhiên, chi phí đầu tư ban đầu của máy cắt ống CNC laser thường cao hơn so với plasma, phù hợp với doanh nghiệp có yêu cầu chất lượng cao và sản lượng ổn định.

4.2. Máy cắt ống plasma CNC

• Máy cắt ống plasma CNC sử dụng hồ quang plasma nhiệt độ cao để cắt ống kim loại, đặc biệt hiệu quả với máy cắt ống thép có độ dày lớn. Ưu điểm của dòng máy này là tốc độ cắt nhanh và chi phí đầu tư hợp lý, phù hợp với các xưởng cơ khí và kết cấu thép.
• So với laser, máy cắt ống CNC plasma có độ chính xác và độ mịn mép cắt thấp hơn, nhưng vẫn đáp ứng tốt các yêu cầu gia công không đòi hỏi độ tinh xảo cao.

4.3. Nên chọn máy cắt ống laser CNC hay máy cắt ống plasma CNC?

Việc lựa chọn giữa máy cắt ống laser CNC và máy cắt ống plasma CNC phụ thuộc chủ yếu vào độ dày ống, yêu cầu chất lượng và ngân sách đầu tư của doanh nghiệp.

Máy cắt ống laser CNC phù hợp khi:

• Gia công ống mỏng đến trung bình
• Yêu cầu độ chính xác cao, mép cắt đẹp, ít phải xử lý lại
• Sản xuất hàng loạt, chi tiết phức tạp
• Doanh nghiệp có ngân sách đầu tư cao hơn

Máy cắt ống plasma CNC phù hợp khi:

• Gia công ống thép dày, kết cấu chịu lực
• Ưu tiên tốc độ cắt và tối ưu chi phí đầu tư
• Không yêu cầu độ tinh xảo cao
• Phù hợp xưởng cơ khí và kết cấu thép

Kết luận: Máy cắt ống laser CNC tối ưu cho chất lượng và độ chính xác, trong khi máy cắt ống plasma CNC là lựa chọn hợp lý cho bài toán cắt nhanh, vật liệu dày và chi phí đầu tư hiệu quả.

5. Ưu điểm và hạn chế của máy cắt ống CNC

Ưu điểm của máy cắt ống CNC

• Gia công chính xác và đồng đều, phù hợp cắt ống thép theo bản vẽ
• Tự động hóa cao, giảm phụ thuộc tay nghề thợ
• Gia công linh hoạt nhiều biên dạng: cắt thẳng, cắt vát, khoét lỗ
• Nâng cao năng suất so với cắt ống thủ công

Hạn chế của máy cắt ống CNC

• Chi phí đầu tư ban đầu cao hơn so với cắt ống truyền thống
• Yêu cầu nhân sự có kiến thức vận hành CNC
• Hiệu quả phụ thuộc vào công nghệ cắt (laser hoặc plasma) và cấu hình máy

Máy cắt ống CNC phù hợp với doanh nghiệp cần gia công ống chính xác, ổn định và sản xuất lặp lại với số lượng lớn.

6. Ứng dụng của máy cắt ống CNC trong thực tế

Máy cắt ống CNC được ứng dụng rộng rãi trong gia công cơ khí nhờ khả năng cắt chính xác và ổn định các loại ống kim loại. Thiết bị này đặc biệt phù hợp cho các dây chuyền sản xuất cần tính lặp lại cao và năng suất ổn định. Trong thực tế, máy cắt ống CNC thường được sử dụng để:

• Gia công ống thép kết cấu, khung giàn, dầm không gian
• Sản xuất lan can, khung nhà thép, kết cấu nhẹ
• Gia công ống cho ngành cơ khí, nội thất kim loại
• Cắt ống phục vụ các ngành công nghiệp phụ trợ

Nhờ tự động hóa và độ chính xác cao, máy cắt ống CNC giúp doanh nghiệp nâng cao chất lượng sản phẩm, rút ngắn thời gian gia công và tối ưu chi phí sản xuất.

7. Máy cắt ống CNC có giá bao nhiêu?

Giá máy cắt ống CNC trên thị trường hiện nay không cố định, mà phụ thuộc vào công nghệ cắt, cấu hình máy và nhu cầu gia công thực tế của doanh nghiệp. Khi tìm hiểu giá, cần xem xét tổng thể thay vì chỉ nhìn vào mức đầu tư ban đầu.

7.1. Các yếu tố ảnh hưởng đến giá máy cắt ống CNC

• Công nghệ cắt: máy cắt ống laser CNC thường có giá cao hơn máy cắt ống plasma CNC
• Đường kính và chiều dài ống gia công
• Mức độ tự động hóa: nạp phôi, tháo phôi, xoay ống
• Hệ điều khiển CNC và độ chính xác yêu cầu
• Thương hiệu và chính sách hậu mãi

7.2. Giá tham khảo máy cắt ống CNC hiện nay

• Xưởng cơ khí nhỏ: khoảng 300 – 800 triệu đồng (cấu hình cơ bản)
• Doanh nghiệp quy mô vừa: khoảng 800 triệu – 2 tỷ đồng
• Dây chuyền sản xuất lớn, yêu cầu cao: giá có thể trên 2 tỷ đồng, tùy cấu hình và giải pháp tích hợp

Lưu ý: Mức giá trên chỉ mang tính tham khảo. Để lựa chọn đúng máy cắt ống CNC, doanh nghiệp nên xác định rõ loại ống, độ dày, sản lượng và yêu cầu chất lượng trước khi quyết định đầu tư.

8. Kinh nghiệm chọn máy cắt ống CNC phù hợp

Để đầu tư máy cắt ống CNC hiệu quả, doanh nghiệp cần xác định rõ nhu cầu sản xuất thực tế, tránh lựa chọn theo cấu hình cao nhất hoặc giá rẻ nhất.

• Xác định loại ống và độ dày gia công: Cần làm rõ loại ống (ống tròn, ống hộp, profile), vật liệu và độ dày phổ biến để lựa chọn máy cắt ống laser CNC hoặc máy cắt ống plasma CNC phù hợp.
• Chọn công nghệ cắt theo yêu cầu chất lượng: Ưu tiên laser CNC nếu cần độ chính xác cao, mép cắt đẹp và máy cắt ống CNC plasma nếu gia công ống thép dày, yêu cầu tốc độ và tối ưu chi phí
• Quan tâm đến mức độ tự động hóa: Với sản xuất lặp lại và sản lượng lớn, nên cân nhắc các tùy chọn tự động hóa như nạp phôi, tháo phôi, xoay ống để nâng cao năng suất và giảm phụ thuộc nhân công.
• Không bỏ qua dịch vụ hậu mãi và hỗ trợ kỹ thuật: Bên cạnh giá máy, dịch vụ lắp đặt, đào tạo vận hành và hỗ trợ kỹ thuật lâu dài là yếu tố quan trọng ảnh hưởng đến hiệu quả đầu tư.

Máy cắt ống CNC là giải pháp hiệu quả cho các doanh nghiệp cơ khí cần gia công ống thép chính xác, ổn định và tự động hóa cao. Việc lựa chọn đúng công nghệ (laser hay plasma), cấu hình máy và mức đầu tư phù hợp sẽ giúp doanh nghiệp tối ưu năng suất, kiểm soát chất lượng và giảm chi phí sản xuất lâu dài.Với kinh nghiệm triển khai nhiều giải pháp gia công kim loại và hệ thống CNC cho doanh nghiệp trong nước, Weldcom sẵn sàng tư vấn cấu hình máy cắt ống CNC phù hợp theo từng bài toán sản xuất cụ thể. Liên hệ Hotline 1900 9410 để nhận báo giá máy cắt ống CNC mới nhất và tư vấn kỹ thuật trực tiếp từ đội ngũ chuyên gia của Weldcom. Hân hạnh đón tiếp!
