Giải đáp: Phụ kiện máy cắt laser gồm những gì?

Phụ kiện máy cắt laser là thông tin không thể bỏ qua trong quá trình vận hành thiết bị. Cùng theo dõi bài viết sau của Weldcom để lựa chọn được phụ kiện phù hợp với máy cắt laser của mình nhé!

1. Phụ kiện máy cắt laser là gì?

Phụ kiện máy cắt laser là các vật tư và linh kiện có thể kiểm tra, bảo dưỡng hoặc thay thế trong quá trình sử dụng máy, đặc biệt tại cụm đầu cắt và hệ thống quang học. Tùy chức năng, một số phụ kiện được thay thường xuyên hơn, trong khi một số khác chỉ thay khi hư hỏng hoặc suy giảm khả năng làm việc.

Có thể chia phụ kiện của máy cắt laser CNC thành hai nhóm chính:

1.1. Phụ kiện máy cắt laser tiêu hao

Đây là nhóm cần được kiểm tra thường xuyên trong quá trình vận hành, điển hình như:

• Bép cắt laser.
• Lăng kính bảo vệ.
• Vòng sứ laser.

Tần suất thay không cố định mà phụ thuộc vào điều kiện vận hành, vật liệu, khí cắt và tình trạng thực tế của từng bộ phận.

1.2. Linh kiện quang học và phụ kiện thay thế

Nhóm này gồm các linh kiện có vòng đời dài hơn, chẳng hạn:

• Thấu kính căn chỉnh.
• Thấu kính tiêu cự.
• Các linh kiện chuyên dụng theo từng loại đầu cắt.

Khi thay thế, cần kiểm tra chính xác kích thước, tiêu cự, model đầu cắt và thông số của phụ kiện cũ.

2. Các loại phụ kiện máy cắt laser Fiber phổ biến

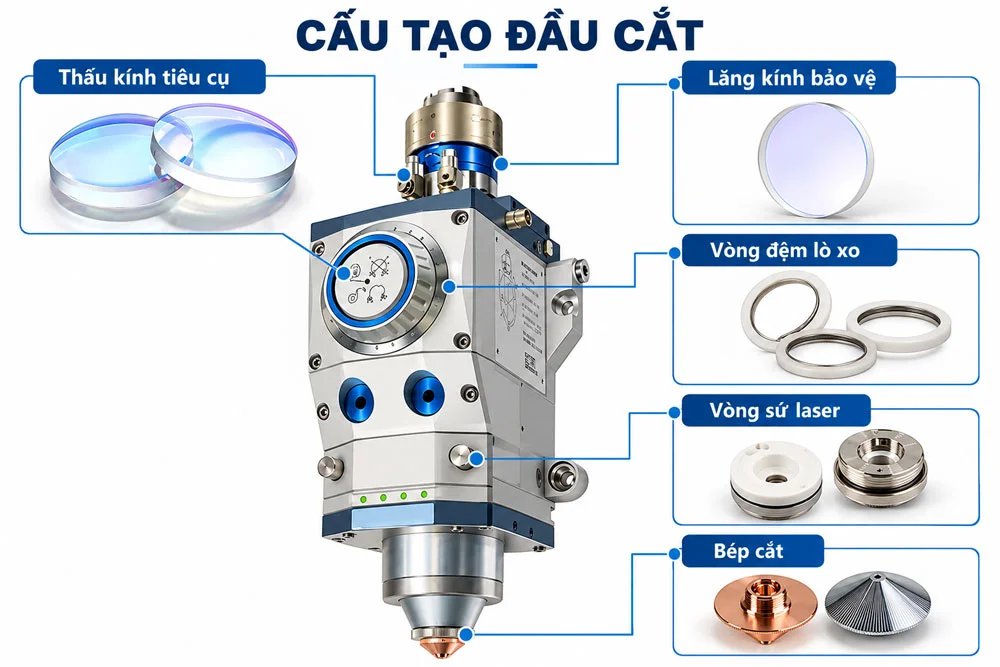

Các phụ kiện máy cắt laser Fiber phổ biến tập trung chủ yếu ở đầu cắt và hệ thống quang học. Weldcom hiện có các nhóm như lăng kính bảo vệ, thấu kính căn chỉnh, thấu kính tiêu cự, bép cắt và vòng sứ laser với nhiều kích thước, model và cấu hình sử dụng khác nhau.

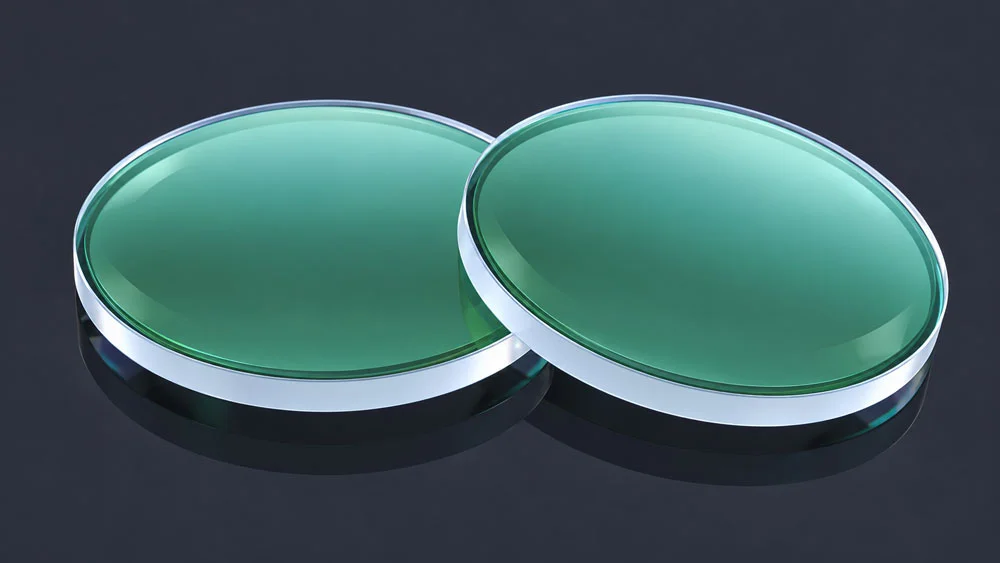

2.1. Lăng kính bảo vệ

Lăng kính bảo vệ là một trong những phụ kiện máy cắt laser quan trọng tại hệ thống quang học của đầu cắt. Bộ phận này giúp hạn chế bụi, khói, xỉ và các tác nhân từ vùng gia công ảnh hưởng trực tiếp đến các thấu kính phía trong.

Khi lăng kính xuất hiện vết cháy, xước, ố hoặc bám bẩn không thể làm sạch, khả năng truyền tia có thể bị ảnh hưởng. Người vận hành nên kiểm tra tình trạng lăng kính định kỳ thay vì chờ chất lượng cắt suy giảm mới xử lý.

Weldcom hiện có nhiều sản phẩm lăng kính bảo vệ với kích thước, đầu cắt và mức công suất khác nhau. Ví dụ, danh mục đang có lăng kính bảo vệ 21,5 x 2 cho LightCutter/ProCutter ở dải công suất 15 đến 20kW.

2.2. Thấu kính căn chỉnh

Thấu kính căn chỉnh là thành phần của hệ thống quang học, có nhiệm vụ tham gia điều chỉnh chùm tia trước khi tia laser được hội tụ xuống vật liệu. Thông số của thấu kính phải phù hợp với thiết kế của từng đầu cắt.

Khi lựa chọn, doanh nghiệp cần chú ý đến:

• Đường kính thấu kính.
• Tiêu cự.
• Có khung hay không có khung.
• Model đầu cắt tương thích.

Weldcom hiện có các sản phẩm như thấu kính căn chỉnh D30F100 cho Raytools BM111 và D37F100 cho Raytools BM115, BS06K.

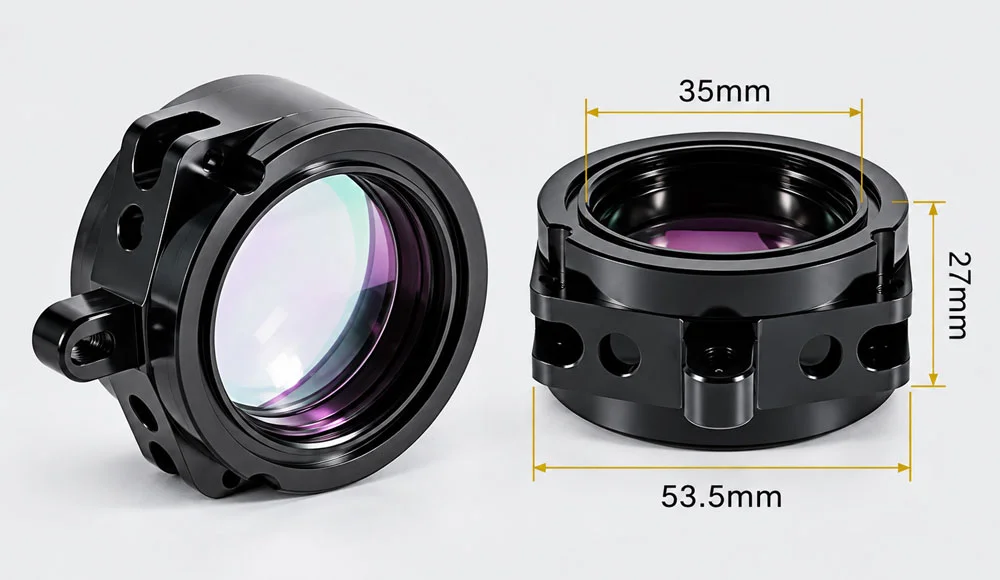

2.3. Thấu kính tiêu cự

Thấu kính tiêu cự là phụ kiện máy cắt laser có nhiệm vụ hội tụ năng lượng laser về vùng gia công. Khả năng hội tụ phù hợp giúp năng lượng được tập trung theo thiết kế của đầu cắt và điều kiện gia công.

Thấu kính tiêu cự không nên lựa chọn chỉ theo đường kính. Tiêu cự và model đầu cắt cũng là thông số bắt buộc phải đối chiếu.

Danh mục Weldcom hiện có các sản phẩm như D30F200 cho Raytools BM111, D28F125 cho Raytools BM109 và D37F200 cho Precitec ProCutter 2.0.

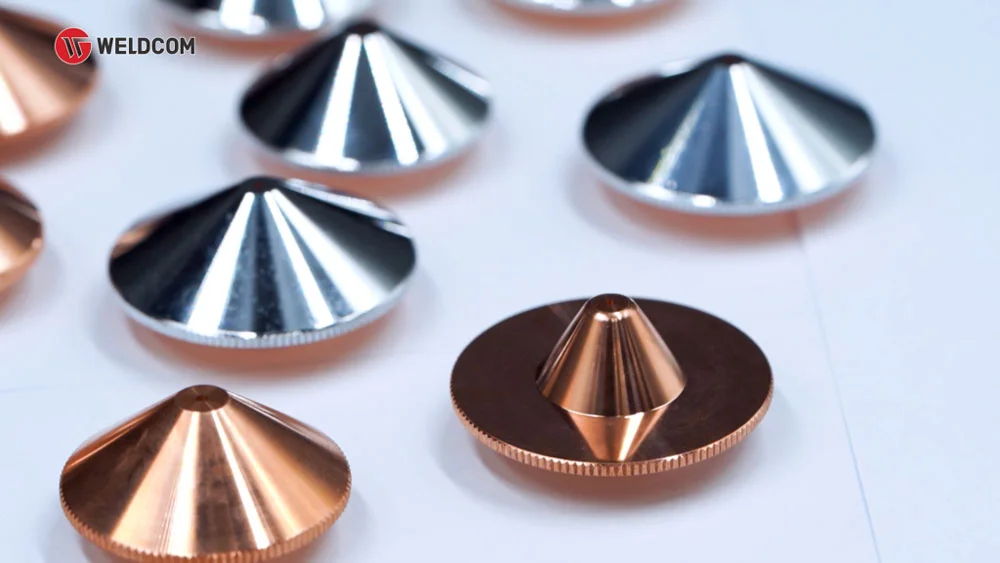

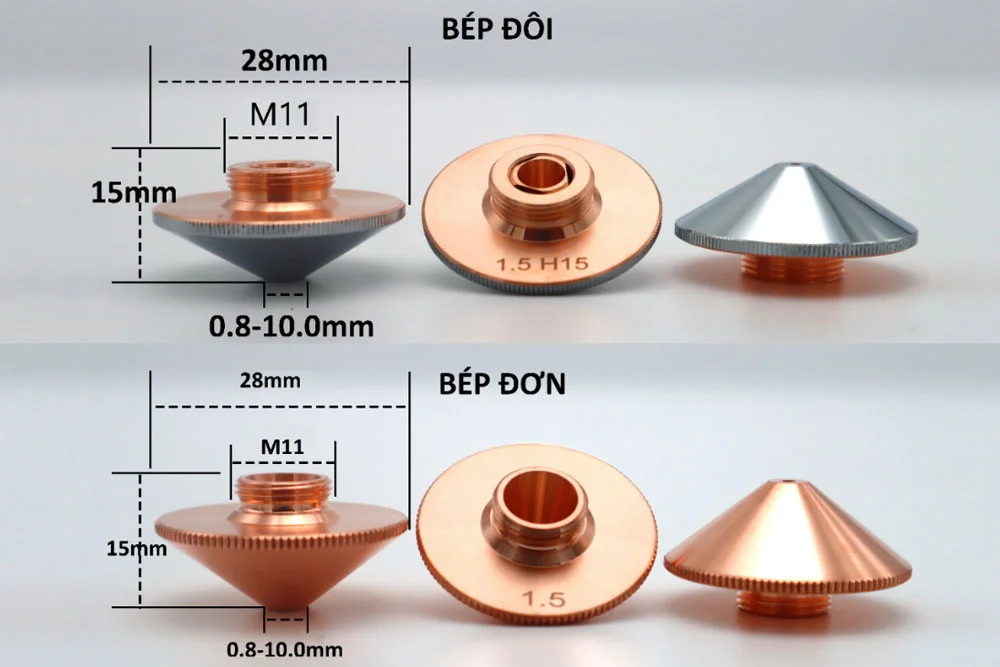

2.4. Bép cắt laser

Bép cắt là phụ kiện máy cắt laser có nhiệm vụ dẫn khí hỗ trợ đến vùng gia công và là một trong những phụ kiện có ảnh hưởng trực tiếp đến điều kiện cắt. Bép cần được lựa chọn theo loại đầu cắt, vật liệu, khí hỗ trợ và thông số công nghệ.

Các thông số cần quan tâm gồm:

• Loại bép đơn hoặc đôi.
• Ren bép.
• Đường kính ngoài.
• Đường kính lỗ bép.
• Model đầu cắt tương thích.

Weldcom hiện cung cấp các dòng bép dùng cho nhiều đầu cắt như Precitec, BOCI và Raytools. Một số sản phẩm có dải lỗ từ 0,8 đến 10 mm tùy cấu hình.

Nếu cần tìm hiểu sâu hơn, có thể tham khảo: Cách lựa chọn bép cắt laser phù hợp cho máy cắt laser.

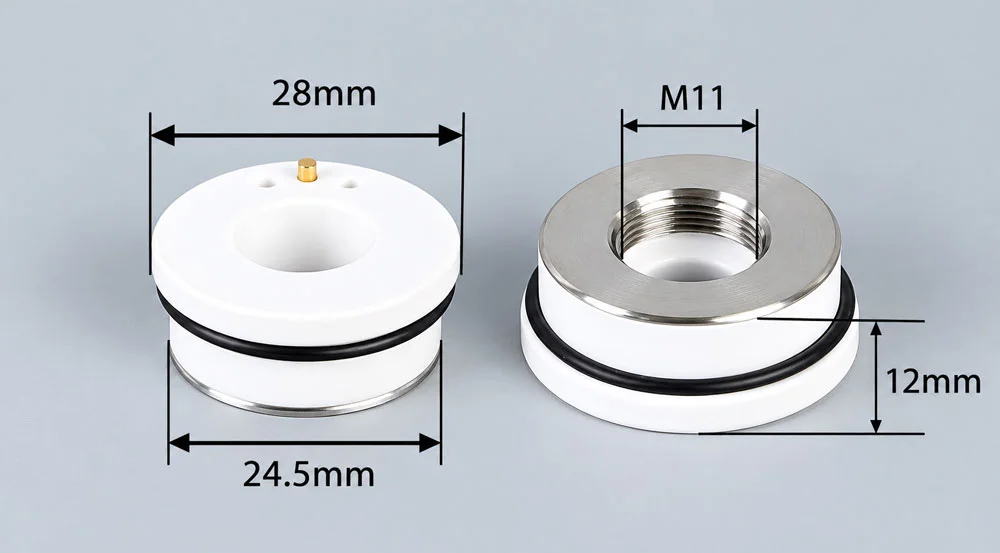

2.5. Vòng sứ laser

Vòng sứ laser (còn có thể gọi là vòng gốm đầu cắt) là phụ kiện máy cắt laser nằm tại cụm đầu cắt và liên quan đến khả năng cách điện cũng như truyền tín hiệu cảm biến chiều cao. Đây là tên gọi nên ưu tiên trong bài vì Weldcom đang sử dụng trực tiếp tên "vòng sứ laser" cho nhóm sản phẩm này.

Khi vòng sứ bị nứt, vỡ hoặc làm tín hiệu cảm biến không ổn định, cần kiểm tra và thay thế bằng loại tương thích với đầu cắt.

Weldcom hiện có vòng sứ với nhiều cấu hình khác nhau. Ví dụ, vòng sứ M8, D19.5 được sử dụng cho đầu cắt ống Raytools BM111TC và một số đầu cắt Ospri.

3. Phụ kiện máy cắt laser Fiber và CO2 khác nhau thế nào?

Nếu mục tiêu là mua phụ kiện cho máy đang sử dụng, cần xác định công nghệ Fiber hay CO2 trước khi kiểm tra các thông số chi tiết khác.

4. Cách chọn phụ kiện máy cắt laser phù hợp

Để chọn đúng phụ kiện máy cắt laser, doanh nghiệp cần đối chiếu đồng thời công nghệ máy, công suất nguồn, hãng và model đầu cắt, mã linh kiện cùng kích thước thực tế. Việc chỉ dựa vào hình dáng tương tự có thể dẫn đến sai phụ kiện, đặc biệt với lăng kính, thấu kính, bép và vòng sứ.

4.1. Xác định công nghệ máy

Trước tiên cần xác định máy sử dụng Fiber hay CO2. Đây là bước cơ bản để loại trừ các phụ kiện không tương thích ngay từ đầu.

4.2. Kiểm tra hãng và model đầu cắt

Một máy Fiber có thể sử dụng đầu cắt Raytools, BOCI, Precitec hoặc thương hiệu khác. Ngay trong cùng một thương hiệu, các model khác nhau cũng có thể sử dụng bộ phụ kiện khác nhau.

Ví dụ, thấu kính D30F100 dùng cho Raytools BM111 không nên mặc định có thể thay cho thấu kính của BM115 chỉ vì cùng chức năng.

4.3. Kiểm tra công suất nguồn laser

Một số phụ kiện máy cắt laser được phân loại theo dải công suất. Điều này đặc biệt quan trọng đối với lăng kính bảo vệ, thấu kính và đầu cắt.

Do đó, ngoài model đầu cắt cần xác định rõ máy đang sử dụng nguồn 1.5kW, 3kW, 6kW, 12kW hay các mức cao hơn.

4.4. Đối chiếu kích thước và mã sản phẩm

Các thông số nên kiểm tra gồm:

• Đường kính.
• Độ dày.
• Tiêu cự.
• Ren.
• Đường kính lỗ bép.
• Mã sản phẩm.
• Model đầu cắt.

Nếu phụ kiện cũ vẫn còn, nên sử dụng chính mã và kích thước trên sản phẩm để đối chiếu.

5. Khi nào cần thay phụ kiện máy cắt laser?

Không có một chu kỳ thay cố định áp dụng cho mọi phụ kiện máy cắt laser. Tình trạng hao mòn phụ thuộc vào thời gian vận hành, vật liệu, khí cắt, môi trường, cách bảo dưỡng và chất lượng phụ kiện, vì vậy nên đánh giá theo tình trạng thực tế.

Các hiện tượng trên chỉ giúp khoanh vùng bộ phận cần kiểm tra. Không nên kết luận một phụ kiện chắc chắn bị hỏng trước khi loại trừ thông số cắt, khí hỗ trợ và các nguyên nhân khác.

6. Có nên dùng phụ kiện không đúng hãng hoặc model?

Không nên chọn phụ kiện máy cắt laser chỉ vì sản phẩm có hình dáng hoặc kích thước gần giống nhau. Khả năng tương thích còn phụ thuộc vào model đầu cắt, thông số quang học, công suất, kiểu lắp và yêu cầu kỹ thuật của từng thiết bị.

Một số phụ kiện của các hệ thống khác nhau có thể có thông số gần giống, nhưng không nên mặc định có thể thay trực tiếp.

Cách kiểm tra an toàn hơn là: Model máy cắt CNC → công suất nguồn → hãng và model đầu cắt → mã phụ kiện → kích thước và thông số kỹ thuật.

7. Giá phụ kiện máy cắt laser phụ thuộc vào yếu tố nào?

Giá phụ kiện máy cắt laser khác nhau theo loại sản phẩm, thương hiệu, model và yêu cầu kỹ thuật. Một bép cắt tiêu hao có cấu tạo và giá trị khác hoàn toàn so với thấu kính hoặc các cụm linh kiện quang học, vì vậy không thể đánh giá giá chỉ dựa vào kích thước bên ngoài.

Các yếu tố chính gồm:

• Loại phụ kiện.
• Thương hiệu.
• Model đầu cắt.
• Công suất hỗ trợ.
• Kích thước.
• Tiêu cự hoặc thông số quang học.
• Phụ kiện tiêu hao hay linh kiện quang học.
• Nguồn gốc và chính sách hỗ trợ.

Do có nhiều mã khác nhau, người mua nên xác định chính xác thông tin thiết bị trước khi yêu cầu báo giá.

8. Các loại phụ kiện máy cắt laser tại Weldcom

Weldcom hiện cung cấp nhiều phụ kiện máy cắt laser phục vụ nhu cầu bảo dưỡng và thay thế, tập trung vào đầu cắt và hệ quang học. Danh mục hiện có lăng kính bảo vệ, thấu kính căn chỉnh, thấu kính tiêu cự, bép cắt và vòng sứ laser với nhiều thông số và model tương thích khác nhau.

8.1. Lăng kính bảo vệ

Có nhiều kích thước và cấu hình dành cho từng đầu cắt, công suất. Khi mua cần cung cấp kích thước, đầu cắt và mức công suất đang sử dụng.

8.2. Thấu kính căn chỉnh

Weldcom đang có các cấu hình cho đầu cắt Raytools như BM111, BM115 và BS06K. Cần kiểm tra đồng thời đường kính và tiêu cự trước khi thay.

8.3. Thấu kính tiêu cự

Các sản phẩm hiện có phục vụ nhiều model Raytools và Precitec với đường kính, tiêu cự khác nhau.

8.4. Bép cắt laser

Weldcom có các loại bép đơn, bép đôi với nhiều loại ren và đường kính lỗ, sử dụng cho các đầu cắt Precitec, BOCI và Raytools tùy sản phẩm.

8.5. Vòng sứ laser

Vòng sứ được phân loại theo ren, đường kính và đầu cắt tương thích. Người mua nên cung cấp mã hoặc model đầu cắt để tránh lựa chọn sai linh kiện.

9. Cần cung cấp thông tin gì khi mua phụ kiện máy cắt laser?

Để lựa chọn đúng phụ kiện máy cắt laser, khách hàng nên cung cấp đầy đủ thông tin thiết bị hiện tại. Thông tin càng chính xác thì khả năng xác định đúng mã phụ kiện càng cao, đặc biệt với lăng kính, thấu kính và vòng sứ có nhiều biến thể gần giống nhau.

Nên chuẩn bị:

1. Hãng và model máy cắt laser.
2. Công suất nguồn laser.
3. Hãng và model đầu cắt.
4. Mã phụ kiện cũ.
5. Kích thước phụ kiện.
6. Ảnh tem đầu cắt.
7. Ảnh rõ phụ kiện cần thay.
8. Hiện tượng đang gặp nếu cần hỗ trợ kỹ thuật.

Nếu không xác định được mã sản phẩm, ảnh đầu cắt và phụ kiện cũ là thông tin hữu ích để kỹ thuật kiểm tra.

10. Câu hỏi thường gặp về phụ kiện máy cắt laser

10.1. Vòng sứ laser có phải vòng gốm không?

Có thể hiểu vòng sứ laser là cách gọi của ceramic ring, thường cũng được gọi là vòng gốm đầu cắt.

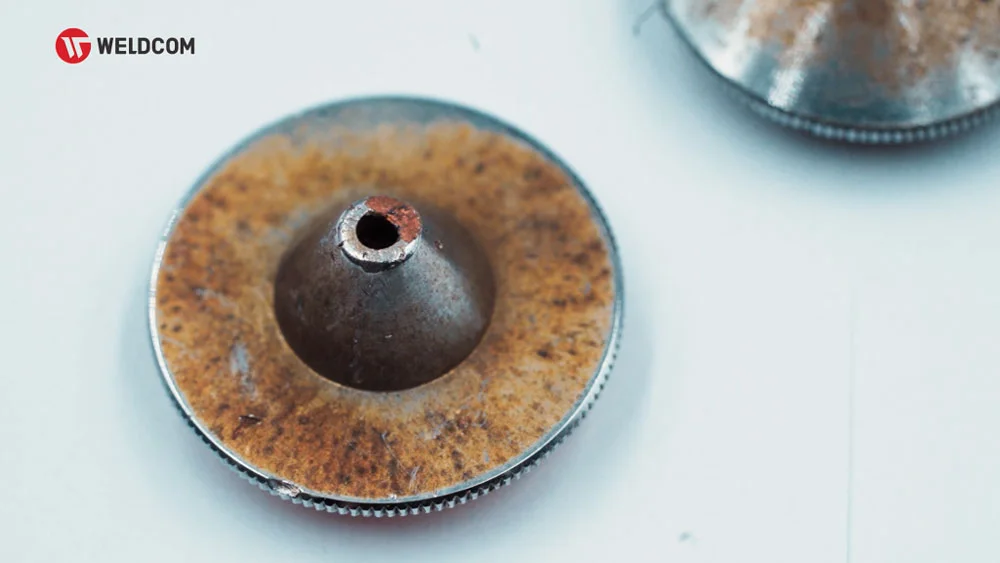

10.2. Bép cắt laser bao lâu cần thay?

Không có thời gian cố định. Nên kiểm tra và thay khi bép bị biến dạng, bám xỉ nhiều, lỗ bép hư hỏng hoặc chất lượng cắt suy giảm sau khi đã kiểm tra các thông số vận hành khác.

10.3. Lăng kính bảo vệ khi nào cần thay?

Lăng kính nên được thay khi xuất hiện vết cháy, xước, ố hoặc bám bẩn không thể làm sạch. Tiếp tục sử dụng phụ kiện quang học bị hư hỏng có thể ảnh hưởng đến khả năng truyền tia.

10.4. Thấu kính căn chỉnh và thấu kính tiêu cự có giống nhau không?

Không. Hai loại có vị trí và nhiệm vụ khác nhau trong hệ quang học của đầu cắt. Khi thay cần dựa vào đúng loại, kích thước, tiêu cự và model đầu cắt.

10.5. Có thể dùng  phụ kiện máy cắt laser cùng kích thước cho đầu cắt khác model không?

Không nên mặc định có thể dùng chung. Ngoài kích thước còn phải kiểm tra tiêu cự, ren, cấu tạo, công suất và thông số kỹ thuật của từng đầu cắt.

Phụ kiện ảnh hưởng trực tiếp đến khả năng vận hành của đầu cắt và hệ thống quang học, vì vậy việc lựa chọn cần dựa trên đúng model, công suất và thông số kỹ thuật. Với lăng kính, thấu kính, bép cắt hay vòng sứ, không nên lựa chọn chỉ dựa vào hình dáng bên ngoài.

Nếu có nhu cầu mua phụ kiện máy cắt laser, khách hàng có thể liên hệ Weldcom để được kiểm tra và tư vấn phụ kiện phù hợp.
