Cắt Laser Hybrid Là Gì? Nguyên Lý, Ưu Điểm Và Ứng Dụng

Cắt laser hybrid là công nghệ kết hợp năng lượng laser với một cơ chế cắt bổ trợ nhằm mở rộng khả năng gia công kim loại, đặc biệt là thép carbon có chiều dày lớn. Kết hợp laser fiber và oxy-gas, chùm tia laser hoạt động cùng nhiệt lượng từ ngọn lửa và phản ứng oxy hóa để thực hiện quá trình cắt. Công nghệ mở ra một hướng tiếp cận mới cho bài toán cắt tấm dày, giúp tối ưu khả năng gia công, chất lượng mép cắt, năng suất và chi phí sản xuất.

Trong ngành kết cấu thép, đóng tàu, chế tạo máy công trình và cơ khí hạng nặng, thép tấm dày thường được sử dụng để sản xuất bản mã chịu lực, gối đỡ, bệ máy, chi tiết kết cấu hàn và các bộ phận có tải trọng lớn. Khi chiều dày vật liệu tăng, quá trình xuyên lỗ và duy trì đường cắt trở nên phức tạp hơn. Độ vuông góc của mép, độ nhám bề mặt, lượng xỉ bám và biến dạng nhiệt đều ảnh hưởng đến chất lượng chi tiết sau gia công.

1. Cắt laser hybrid là gì?

1.1. Định nghĩa công nghệ cắt laser hybrid

Cắt laser hybrid là phương pháp gia công kết hợp chùm tia laser với một nguồn năng lượng hoặc cơ chế hỗ trợ khác để thực hiện quá trình cắt vật liệu. Thuật ngữ hybrid thể hiện sự phối hợp giữa các nguyên lý công nghệ nhằm đáp ứng những yêu cầu gia công mà một phương pháp đơn lẻ chưa đạt hiệu quả tối ưu.

Trong lĩnh vực cắt thép tấm dày, một hướng công nghệ là kết hợp laser fiber với oxy-gas. Chùm laser cung cấp năng lượng tập trung tại vùng gia công, trong khi ngọn lửa và oxy tham gia quá trình gia nhiệt, oxy hóa và loại bỏ kim loại. Sự kết hợp này hướng đến khả năng xử lý thép carbon có chiều dày lớn mà không phụ thuộc hoàn toàn vào việc tăng công suất nguồn laser.

Trên thị trường, một số hệ thống nghiên cứu kết hợp laser với plasma, trong khi những thiết bị khác phối hợp laser với nguồn nhiệt bổ trợ. Khi tìm hiểu máy cắt laser hybrid, thông tin đầu tiên cần xác định là công nghệ nào được kết hợp với laser, hoạt động trên vật liệu gì và trong phạm vi chiều dày nào. Ở bài viết này, Weldcom sẽ tập trung phân tích công nghệ cắt laser hybrid kết hợp oxy-gas dành cho thép carbon dày, đồng thời làm rõ sự khác biệt với các phương pháp cắt kim loại phổ biến.

1.2. Nguyên lý hoạt động của cắt laser hybrid

Nguyên lý cắt laser hybrid kết hợp oxy-gas dựa trên sự phối hợp giữa năng lượng laser tập trung, nhiệt lượng của ngọn lửa và phản ứng oxy hóa của thép carbon.

Khi bắt đầu gia công, hệ thống CNC điều khiển đầu cắt đến vị trí đã lập trình. Chùm laser được hội tụ vào vùng vật liệu cần cắt, tạo điều kiện gia nhiệt cục bộ. Hệ thống oxy-gas đồng thời cung cấp nguồn nhiệt và môi trường phản ứng phù hợp. Khi thép đạt điều kiện nhiệt cần thiết, oxy phản ứng với sắt, giải phóng thêm nhiệt và hỗ trợ quá trình bóc tách vật liệu khỏi rãnh cắt.

Đầu cắt di chuyển theo quỹ đạo CNC để duy trì quá trình cắt liên tục. Tốc độ di chuyển phải phù hợp với lượng nhiệt cung cấp, khả năng phản ứng oxy hóa và tốc độ loại bỏ vật liệu. Khi tốc độ quá cao so với điều kiện công nghệ, đường cắt dễ mất tính liên tục hoặc không xuyên hết chiều dày. Ngược lại, tốc độ quá thấp làm tăng thời gian gia công, ảnh hưởng đến hình dạng mép và vùng chịu tác động nhiệt.

Điểm tương đồng với cắt oxy-gas ở vai trò của phản ứng oxy hóa, nhưng khác biệt ở việc sử dụng thêm chùm laser và hệ thống điều khiển tích hợp. Laser tham gia cung cấp năng lượng tại vùng gia công, hỗ trợ quá trình cắt theo cấu hình thiết bị. Đối với thép tấm dày, hiệu quả công nghệ phụ thuộc vào nhiều yếu tố: thành phần hóa học của thép, chiều dày, chất lượng bề mặt phôi, công suất laser, điều kiện cấp oxy và khí nhiên liệu, khoảng cách đầu cắt, tốc độ di chuyển và phương pháp xuyên lỗ.

1.3. Vai trò của laser và oxy-gas trong quá trình cắt

Trong hệ thống hybrid, mỗi nguồn năng lượng đảm nhiệm một vai trò công nghệ.

Chùm laser có khả năng tập trung năng lượng vào vùng gia công với mật độ cao, hỗ trợ quá trình gia nhiệt cục bộ và điều khiển vị trí tác động theo quỹ đạo CNC.

Oxy tham gia phản ứng hóa học với thép carbon, tạo nhiệt và góp phần duy trì quá trình cắt. Khí nhiên liệu, chẳng hạn propane trong một số cấu hình, được sử dụng để tạo ngọn lửa hỗ trợ gia nhiệt.

Khả năng phối hợp các cơ chế này giúp mở rộng phạm vi cắt thép carbon dày. Tuy nhiên, chất lượng đường cắt không phụ thuộc riêng vào công suất laser. Hình dạng dòng khí, đặc tính đầu cắt, độ ổn định chuyển động và điều kiện nhiệt tại vùng gia công đều ảnh hưởng đến kết quả.

1.4. Vì sao công nghệ hybrid được quan tâm trong cắt tấm dày?

Với laser fiber thuần túy, tăng chiều dày thường kéo theo yêu cầu cao hơn về công suất, điều kiện khí hỗ trợ và khả năng quản lý nhiệt. Plasma có nhiều cấu hình dành cho thép dày nhưng chất lượng đường cắt phụ thuộc vào cấp thiết bị và thông số vận hành. Oxy-gas xử lý tốt nhiều ứng dụng thép carbon dày, song gặp hạn chế ở một số yêu cầu về độ chính xác và năng suất.

Cắt laser hybrid kết hợp oxy-gas được phát triển nhằm khai thác các đặc tính của hai cơ chế nhiệt trong cùng quá trình. Hướng công nghệ này đáng quan tâm đối với doanh nghiệp thường xuyên gia công thép carbon dày, đặc biệt khi sản phẩm có biên dạng CNC phức tạp hoặc cần tổ chức sản xuất trên một hệ thống khổ lớn.

2. Cấu tạo của máy cắt laser hybrid

Máy cắt laser hybrid kết hợp oxy-gas thường sử dụng kết cấu tương đồng máy cắt laser CNC thông thường, tích hợp hệ thống laser, cơ cấu hỗ trợ cắt, bộ điều khiển chuyển động và các thiết bị phụ trợ. Thiết kế tổng thể phải đáp ứng tải trọng phôi lớn, hành trình dài và điều kiện nhiệt phát sinh trong quá trình cắt tấm dày.

2.1. Thân máy cắt laser hybrid và hệ thống truyền động

Thân máy giữ vai trò định vị và dẫn hướng chuyển động của đầu cắt. Các máy khổ lớn thường sử dụng kết cấu thép hàn gia cường, kết hợp dầm ngang, ray dẫn hướng, thanh răng, hộp giảm tốc và động cơ servo.

Độ cứng vững của hệ thống ảnh hưởng đến khả năng duy trì quỹ đạo gia công. Với hành trình cắt dài hàng chục mét, sai lệch nhỏ của cơ cấu truyền động cũng ảnh hưởng đến vị trí thực tế của đầu cắt.

2.2. Nguồn laser fiber

Nguồn laser fiber tạo chùm tia có mật độ năng lượng cao, truyền đến đầu cắt thông qua hệ thống quang học. Công suất nguồn được lựa chọn theo dải chiều dày, loại vật liệu và chế độ gia công.

Trong máy hybrid kết hợp oxy-gas, nguồn laser không phải thành phần duy nhất cung cấp năng lượng cho quá trình cắt thép dày. Vì vậy, không nên đánh giá khả năng gia công chỉ bằng công suất nguồn laser.

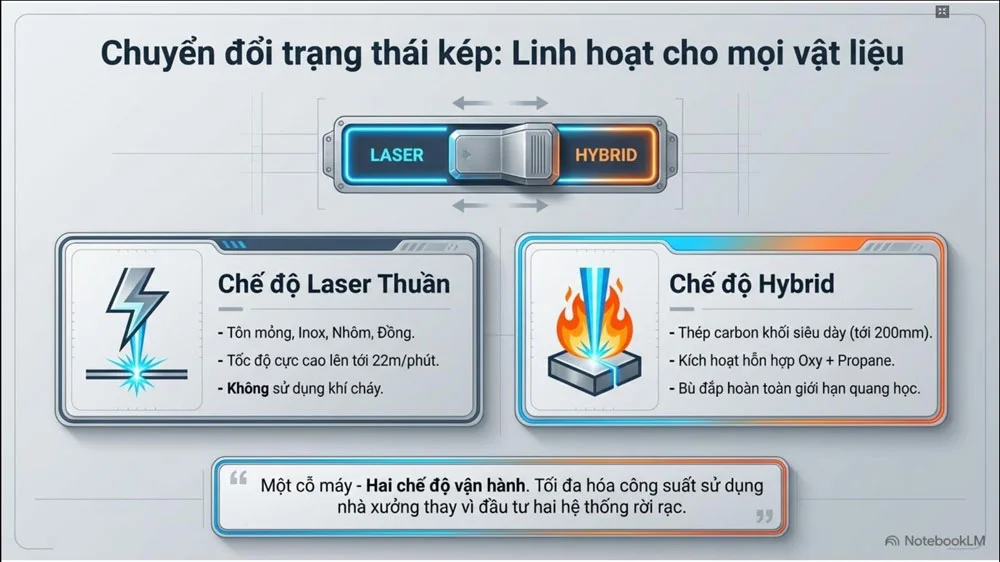

Một số hệ thống còn tích hợp chế độ laser fiber thuần túy để cắt thép mỏng, inox và nhôm. Khi đó, lựa chọn công suất nguồn phải đáp ứng đồng thời nhu cầu của chế độ laser và yêu cầu vận hành hybrid.

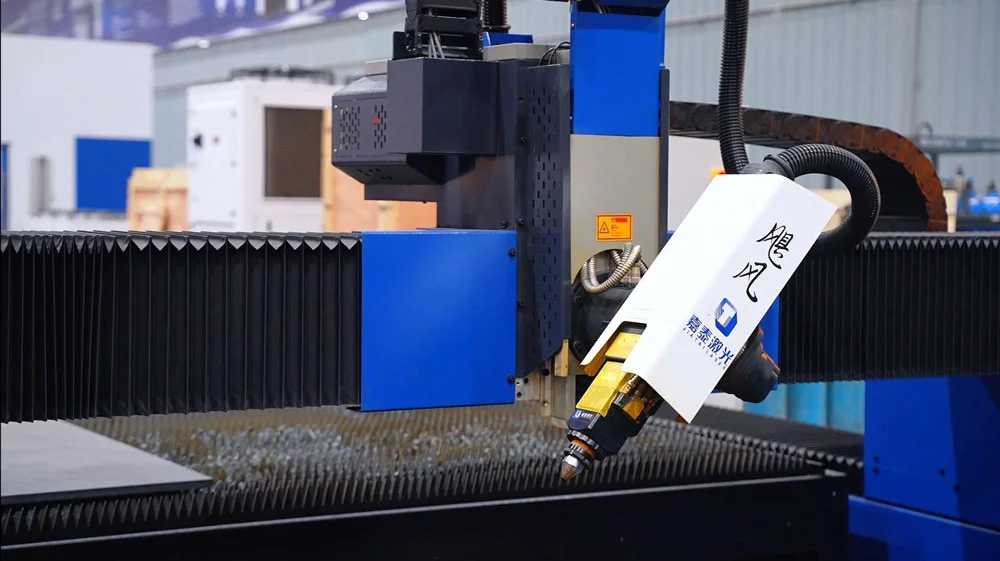

2.3. Đầu cắt và hệ thống điều chỉnh chiều cao

Đầu cắt là cụm công nghệ trực tiếp tác động lên vật liệu. Bộ phận này liên quan đến quá trình hội tụ chùm laser, cấp khí và duy trì điều kiện gia công theo thiết kế. Các đầu cắt hiện đại thường tích hợp cảm biến theo dõi khoảng cách với bề mặt phôi. Khi thép tấm có độ phẳng không đồng đều, hệ thống điều chỉnh chiều cao hỗ trợ duy trì vị trí làm việc trong phạm vi cho phép.

Cơ cấu bảo vệ va chạm cũng có vai trò quan trọng. Những chi tiết đã cắt hoặc phần phôi bị cong vênh có nguy cơ va chạm với đầu cắt trong quá trình di chuyển. Với máy cắt tấm dày, khả năng theo dõi trạng thái đầu cắt, cảnh báo bất thường và thuận tiện bảo trì là những tiêu chí cần được xem xét bên cạnh thông số quang học.

2.4. Hệ thống khí cắt

Hệ thống khí phục vụ quá trình cắt laser hybrid phải đáp ứng yêu cầu về áp suất, lưu lượng và độ ổn định cấp khí. Cấu hình kết hợp oxy-gas sử dụng oxy cùng khí nhiên liệu theo thiết kế công nghệ.

Các thành phần thường gồm bộ điều áp, van điện từ, đường ống cấp khí, thiết bị giám sát và các cơ cấu an toàn. Máy tích hợp chế độ laser fiber còn sử dụng những loại khí hỗ trợ khác theo vật liệu gia công.

Điều kiện khí không ổn định ảnh hưởng đến khả năng xuyên lỗ, sự liên tục của đường cắt và lượng xỉ bám. Hệ thống cấp khí cần được thiết kế theo nhu cầu tiêu thụ thực tế, đặc biệt khi nhà máy vận hành nhiều ca hoặc xử lý những đường cắt dài.

2.5. Bộ điều khiển CNC và phần mềm xếp phôi

Bộ điều khiển CNC quản lý quỹ đạo, tốc độ di chuyển và sự phối hợp giữa các cơ cấu công nghệ. Phần mềm lập trình chuyển dữ liệu thiết kế thành chương trình gia công, xác định thứ tự cắt, vị trí xuyên lỗ và đường di chuyển. Các chức năng như tự động xếp phôi, cắt chung cạnh, vi liên kết và tối ưu đường chạy giúp giảm thao tác chuẩn bị. Với thép tấm dày, vị trí xuyên lỗ và trình tự cắt đặc biệt quan trọng vì thời gian xuyên lỗ thường lớn hơn so với thép mỏng.

Một số hệ thống hỗ trợ nhập danh mục chi tiết từ bảng BOM, quản lý vật liệu dư và kết nối dữ liệu sản xuất. Những chức năng này phù hợp với nhà máy có nhiều mã chi tiết, cần kiểm soát lượng thép sử dụng và tiến độ gia công.

2.6. Hệ thống làm mát, hút bụi và an toàn

Nguồn laser và các bộ phận quang học cần hệ thống làm mát phù hợp để duy trì điều kiện vận hành. Khu vực cắt phát sinh nhiệt, khói bụi và xỉ kim loại, đòi hỏi cơ cấu thu gom và xử lý tương ứng. Hệ thống hút bụi phải được thiết kế theo kích thước bàn cắt, lưu lượng khí và đặc điểm vật liệu. Việc bố trí thu gom khói bụi gần vùng gia công giúp hạn chế phát tán trong nhà xưởng.

Đối với cấu hình sử dụng oxy và khí nhiên liệu, yêu cầu an toàn phải bao gồm quản lý nguồn khí, chống rò rỉ, phòng cháy và các biện pháp bảo vệ phù hợp. An toàn laser cũng cần được kiểm soát bằng che chắn, liên động và quy trình vận hành theo cấp nguy hiểm của thiết bị.

3. Ưu điểm và hạn chế của công nghệ cắt laser hybrid

3.1. Ưu điểm của cắt laser hybrid

Mở rộng phạm vi gia công thép carbon dày. Công nghệ hybrid kết hợp oxy-gas sử dụng thêm năng lượng từ ngọn lửa và phản ứng oxy hóa, phục vụ những ứng dụng cắt thép có chiều dày lớn. Đây là đặc điểm nổi bật so với cách tiếp cận chỉ tăng công suất laser.

Giảm mức độ phụ thuộc vào công suất nguồn laser. Năng lượng bổ trợ tham gia quá trình cắt giúp nhà sản xuất xây dựng những cấu hình chuyên dụng cho thép dày. Tuy nhiên, hiệu quả về chi phí điện và tổng chi phí vận hành cần được xác nhận bằng dữ liệu gia công thực tế.

Tăng tính linh hoạt khi tích hợp nhiều chế độ cắt. Một số máy hybrid cho phép chuyển đổi giữa chế độ laser fiber và chế độ kết hợp oxy-gas. Nhà máy sử dụng chế độ phù hợp với chiều dày và loại vật liệu mà không phải chuyển phôi sang một thiết bị khác.

Hỗ trợ gia công biên dạng CNC. Hệ thống điều khiển thực hiện đường cắt theo bản vẽ, thuận lợi khi sản xuất bản mã, gối đỡ, chi tiết kết cấu và các sản phẩm có hình dạng phức tạp. Khả năng lập trình giúp duy trì tính lặp lại giữa các lô sản xuất.

Phù hợp với phôi khổ lớn. Máy dạng cổng có nhiều lựa chọn kích thước bàn cắt, đáp ứng nhu cầu gia công thép tấm dài trong ngành kết cấu thép, đóng tàu và chế tạo máy công trình.

3.2. Hạn chế của công nghệ cắt laser hybrid

Hạn chế đầu tiên nằm ở phạm vi vật liệu của chế độ hybrid kết hợp oxy-gas. Cơ chế oxy hóa được khai thác chủ yếu khi cắt thép carbon. Inox và nhôm không nên được đánh giá theo cùng bộ thông số.

Chất lượng mép cắt thay đổi theo chiều dày. Khi cắt thép rất dày, việc kiểm soát độ vuông góc, độ nhám, lượng xỉ và biến dạng nhiệt trở nên khó khăn hơn. Chiều dày tối đa do nhà sản xuất công bố không đồng nghĩa với chiều dày gia công kinh tế trong mọi trường hợp.

Máy hybrid còn có hệ thống công nghệ phức tạp hơn một số máy cắt đơn phương pháp. Nguồn laser, hệ thống khí nhiên liệu, cơ cấu điều khiển và các bộ phận bảo vệ đều cần được quản lý, bảo trì theo yêu cầu riêng.

Hiệu quả đầu tư phụ thuộc vào sản lượng thép dày. Nhà máy chủ yếu gia công thép tấm mỏng hoặc chi tiết inox chính xác thường không khai thác hết lợi thế của chế độ hybrid. Trong trường hợp đó, máy laser fiber chuyên dụng vẫn là phương án cần được ưu tiên đánh giá.

4. So sánh cắt laser hybrid với laser fiber, plasma và oxy-gas

Laser hybrid, laser fiber, plasma và oxy-gas đều được sử dụng trong gia công kim loại tấm, nhưng mỗi phương pháp có nguyên lý tạo nhiệt và loại bỏ vật liệu khác nhau. Sự khác biệt này quyết định phạm vi chiều dày, chất lượng đường cắt và chi phí sản xuất.

4.1. So sánh cắt laser hybrid với cắt laser fiber

Laser fiber có lợi thế trong gia công thép tấm mỏng và trung bình, đặc biệt khi sản phẩm yêu cầu đường cắt hẹp, chi tiết nhỏ, lỗ có kích thước chính xác và tốc độ gia công cao.

Ở chiều dày lớn, công suất nguồn, khí hỗ trợ và điều kiện nhiệt trở thành những yếu tố quan trọng. Các máy laser fiber công suất cao đã mở rộng đáng kể khả năng cắt thép dày, nhưng mức đầu tư và chi phí vận hành phải được đánh giá theo từng cấu hình.

Laser hybrid kết hợp oxy-gas sử dụng cơ chế nhiệt bổ trợ để tiếp cận nhóm thép carbon dày, không nên so sánh hai công nghệ chỉ bằng công suất nguồn laser hoặc chiều dày cắt tối đa.

4.2. So sánh cắt laser hybrid với cắt plasma

Cắt plasma sử dụng hồ quang điện để tạo dòng khí ion hóa có nhiệt độ cao, làm nóng chảy và thổi kim loại khỏi rãnh cắt. Công nghệ này được sử dụng rộng rãi trong ngành kết cấu thép, đóng tàu và gia công cơ khí. Plasma có nhiều cấu hình nguồn và mỏ cắt, phục vụ các dải chiều dày khác nhau. Khả năng cắt thép carbon, inox và nhôm là lợi thế quan trọng của phương pháp này.

Chất lượng đường cắt plasma phụ thuộc vào nguồn, khí, bép cắt, chiều dày và tốc độ. Các hệ thống plasma độ nét cao đạt chất lượng tốt trong phạm vi ứng dụng tương ứng, không nên mặc định mọi máy plasma có cùng mức độ chính xác. Khi so sánh với laser hybrid, cần xem xét cả chi phí vật tư tiêu hao và công đoạn sau cắt. Những chi tiết phải mài xỉ, sửa mép hoặc gia công bổ sung sẽ làm tăng tổng thời gian sản xuất.

4.3. So sánh cắt laser hybrid với cắt oxy-gas

Cắt oxy-gas là phương pháp cắt nhiệt sử dụng ngọn lửa để gia nhiệt thép đến điều kiện bắt đầu phản ứng, sau đó dùng dòng oxy cắt để oxy hóa và loại bỏ vật liệu. Công nghệ có lợi thế trong gia công thép carbon dày, thiết bị tương đối đơn giản và chi phí đầu tư ban đầu thường thấp hơn các hệ thống laser CNC phức tạp. Hạn chế của oxy-gas nằm ở tốc độ và chất lượng gia công trong một số nhóm chiều dày, đặc biệt khi chi tiết có nhiều đường cắt ngắn, lỗ nhỏ hoặc yêu cầu dung sai nhỏ.

4.4. Công nghệ nào phù hợp nhất để cắt tấm dày?

Không có một công nghệ tối ưu cho toàn bộ dải chiều dày và vật liệu.

• Laser fiber thường được ưu tiên khi gia công nhiều chi tiết chính xác, đặc biệt ở tấm mỏng và trung bình.
• Plasma phù hợp với nhiều ứng dụng cắt kim loại dẫn điện, bao gồm cả thép dày.
• Oxy-gas tiếp tục có lợi thế ở các ứng dụng thép carbon rất dày và yêu cầu đầu tư tương đối đơn giản.

Laser hybrid kết hợp oxy-gas là phương án đáng đánh giá khi nhà máy thường xuyên gia công thép carbon dày, cần điều khiển biên dạng CNC và muốn khai thác nhiều chế độ cắt trên một hệ thống. Quyết định cuối cùng cần dựa trên kết quả cắt demo và tổng chi phí cho mỗi chi tiết đạt yêu cầu, thay vì chỉ dựa vào tốc độ cắt lý thuyết.

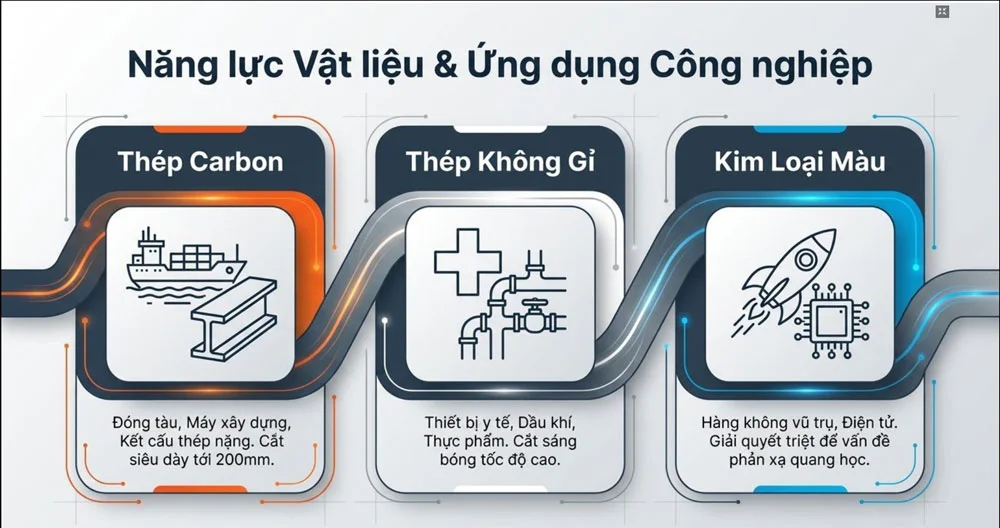

5. Ứng dụng của công nghệ cắt laser hybrid trong công nghiệp

Cắt laser hybrid kết hợp oxy-gas hướng đến các ngành sử dụng thép carbon dày, có nhu cầu gia công phôi kích thước lớn và sản xuất nhiều chi tiết theo bản vẽ CNC. Đặc điểm chung của những ngành này là vật liệu có giá trị lớn, khối lượng phôi nặng và yêu cầu kiểm soát chặt kích thước trước khi chuyển sang công đoạn gia công tiếp theo.

5.1. Sản xuất kết cấu thép

Trong ngành kết cấu thép, công đoạn cắt tạo phôi cho dầm tổ hợp, cột thép, bản mã, gân tăng cứng và các cụm liên kết chịu lực. Những chi tiết thép dày thường xuất hiện ở vị trí truyền tải trọng lớn hoặc các nút liên kết phức tạp. Chất lượng phôi cắt ảnh hưởng trực tiếp đến quá trình gá lắp và hàn. Mép cắt không đạt độ vuông góc hoặc xuất hiện nhiều xỉ bám làm tăng thời gian chuẩn bị liên kết. Sai lệch kích thước cũng ảnh hưởng đến vị trí lắp ghép, đặc biệt với bản mã có nhiều lỗ hoặc chi tiết cần độ chính xác tương đối cao.

Cắt laser hybrid phục vụ nhóm sản phẩm thép carbon dày, có biên dạng cần lập trình và kích thước vượt phạm vi thuận tiện của các thiết bị cắt nhỏ. Những nhà máy sản xuất kết cấu thép hạng nặng cần đánh giá công nghệ này cùng với yêu cầu chuẩn bị mép hàn, dung sai chế tạo và phương án vận chuyển phôi.

5.2. Ngành đóng tàu

Đóng tàu sử dụng nhiều thép tấm để chế tạo kết cấu vỏ, sườn, vách ngăn, bản gia cường và các cụm liên kết. Kích thước phôi lớn đòi hỏi bàn cắt có hành trình phù hợp, đồng thời bảo đảm khả năng tiếp cận khi cấp và dỡ vật liệu.

5.3. Chế tạo máy công trình và thiết bị xây dựng

Máy xúc, máy đào, cần trục và các thiết bị công trình sử dụng nhiều chi tiết thép dày trong kết cấu chịu lực. Các bộ phận như tai liên kết, gối đỡ, bản mã, bệ lắp và chi tiết gia cường thường được cắt từ thép tấm trước khi gia công cơ khí hoặc hàn tổ hợp. Đối với chi tiết cần doa lỗ, phay hoặc gia công tinh sau cắt, lượng dư gia công phải được xác định từ bản vẽ công nghệ. Chất lượng cắt nhiệt không thay thế yêu cầu gia công cơ khí đối với những bề mặt lắp ghép có dung sai chặt.

5.4. Chế tạo thiết bị công nghiệp hạng nặng

Các ngành sản xuất máy ép, máy cán, thiết bị khai khoáng, thiết bị nâng hạ và dây chuyền công nghiệp sử dụng nhiều thép tấm dày để chế tạo thân máy, bệ đỡ, kết cấu chịu tải và cụm truyền lực. Đặc điểm của nhóm sản phẩm này là kích thước lớn, khối lượng nặng và số lượng chi tiết không nhất thiết cao. Chi phí vật liệu chiếm tỷ trọng đáng kể, vì vậy việc tối ưu sơ đồ cắt và hạn chế phế liệu có ý nghĩa kinh tế rõ rệt.

Máy cắt laser hybrid khổ lớn kết hợp phần mềm xếp phôi phù hợp với yêu cầu gia công những chi tiết có hình dạng khác nhau trên cùng tấm thép. Hiệu quả phụ thuộc vào cách tổ chức lệnh sản xuất, kích thước phôi và khả năng tận dụng phần vật liệu dư.

5.5. Gia công cơ khí theo đơn hàng

Các doanh nghiệp gia công dịch vụ thường tiếp nhận đơn hàng có chiều dày, kích thước và số lượng thay đổi.  Máy tích hợp chế độ laser fiber và hybrid mang lại sự linh hoạt trong việc lựa chọn phương pháp gia công. Tuy nhiên, doanh nghiệp phải phân tích tỷ trọng đơn hàng thép carbon dày so với các nhóm vật liệu khác.

6. Khi nào nên đầu tư máy cắt laser hybrid?

Đầu tư máy cắt laser hybrid cần bắt đầu từ dữ liệu sản xuất, không phải chiều dày cắt tối đa trên catalogue. Một hệ thống có khả năng cắt thép 200 mm chưa chắc phù hợp với nhà máy chủ yếu xử lý vật liệu 10–20 mm.

6.1. Khi sản lượng thép carbon dày chiếm tỷ trọng đáng kể

Nhà máy thường xuyên gia công thép carbon từ vài chục milimét trở lên là nhóm cần xem xét công nghệ hybrid kết hợp oxy-gas. Những đơn hàng có đường cắt dài, phôi lớn và yêu cầu sản xuất lặp lại tạo điều kiện khai thác năng lực của thiết bị.

Dữ liệu cần tổng hợp gồm chiều dày thường xuyên gia công, khối lượng thép theo tháng, tổng chiều dài đường cắt, số lượng lỗ xuyên và tỷ lệ thời gian máy hoạt động thực tế.

6.2. Khi cần gia công nhiều dải chiều dày trên cùng hệ thống

Nhà máy có cả đơn hàng thép mỏng và thép carbon dày cần đánh giá máy tích hợp nhiều chế độ cắt. Chế độ laser fiber được sử dụng cho vật liệu phù hợp, trong khi chế độ hybrid phục vụ nhóm thép carbon dày theo phạm vi thiết kế.

Khả năng chuyển đổi công nghệ giúp giảm nhu cầu bố trí nhiều máy riêng biệt trong một số phương án sản xuất. Tuy nhiên, tính hiệu quả còn phụ thuộc vào thời gian chuyển đổi chế độ, năng suất từng chế độ và mức độ phù hợp của nguồn laser.

6.3. Khi chất lượng phôi ảnh hưởng lớn đến công đoạn tiếp theo

Mép cắt có nhiều xỉ hoặc sai lệch hình học làm tăng thời gian xử lý. Những chi tiết cần gia công vát để chuẩn bị liên kết hàn còn phát sinh thêm công đoạn nếu máy cắt không đáp ứng chức năng tương ứng. Doanh nghiệp nên đánh giá chất lượng phôi sau cắt theo đúng yêu cầu sản phẩm. Các chỉ tiêu cần kiểm tra gồm độ nhám, độ vuông góc, kích thước, lượng xỉ bám và mức độ ảnh hưởng nhiệt.

6.4. Khi nhà máy có đủ điều kiện vận hành thiết bị khổ lớn

Máy cắt tấm dày cần không gian lắp đặt, nền móng, hệ thống cấp điện, khí, hút bụi và phương tiện nâng hạ phù hợp. Kích thước bàn cắt lớn kéo theo yêu cầu tổ chức luồng di chuyển vật liệu trong nhà xưởng. Thời gian chờ cấp dỡ phôi ảnh hưởng trực tiếp đến hệ số sử dụng máy. Vì vậy, hiệu quả dây chuyền phải được tính trên toàn bộ chu kỳ gia công, bao gồm chuẩn bị chương trình, cấp phôi, xuyên lỗ, cắt, dỡ chi tiết và vệ sinh bàn máy.

6.5. Đánh giá hiệu quả đầu tư theo chi phí trên mỗi chi tiết

Chỉ tiêu kinh tế phù hợp để so sánh các phương pháp cắt là tổng chi phí tạo ra một chi tiết đạt yêu cầu. Công thức đánh giá cần bao gồm chi phí khấu hao, điện năng, khí, vật tư tiêu hao, bảo trì, nhân công và xử lý sau cắt.

7. Giải pháp máy cắt laser hybrid tại Weldcom

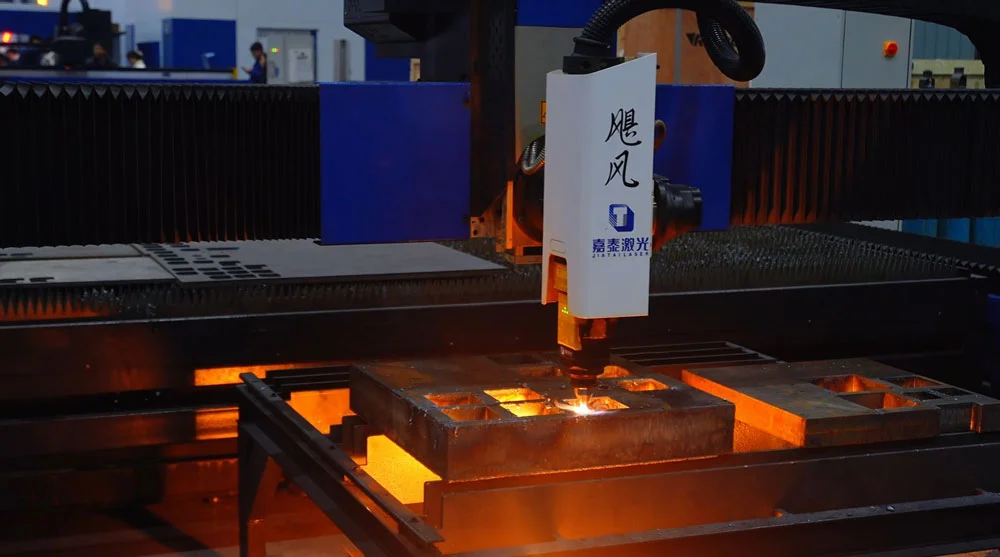

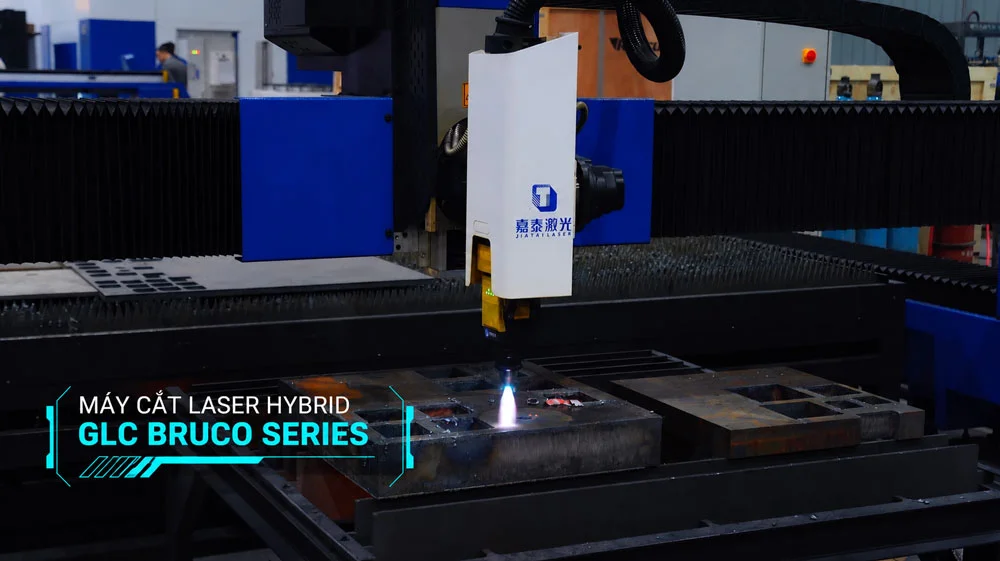

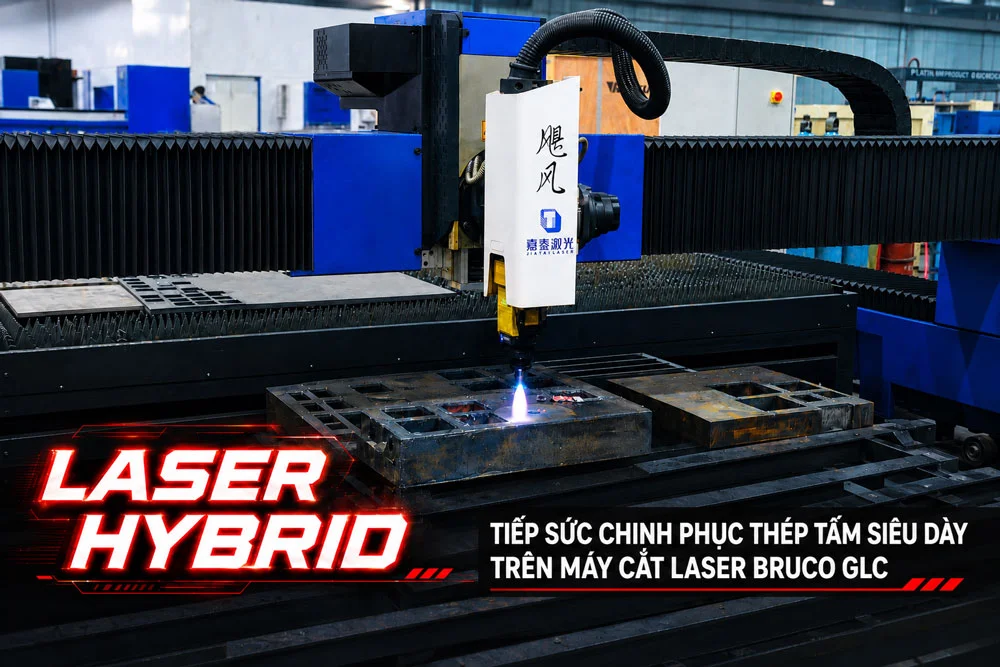

Weldcom phân phối GLC Bruco Hybrid Series, dòng máy cắt CNC khổ lớn kết hợp công nghệ laser fiber và oxy-gas. Thiết bị hướng đến các doanh nghiệp sản xuất kết cấu thép, đóng tàu, chế tạo máy công trình và cơ khí hạng nặng.

Tích hợp chế độ hybrid dành cho thép carbon dày cùng chế độ laser fiber thuần túy để gia công, phục vụ các nhà máy cần xử lý nhiều nhóm chiều dày trên cùng nền tảng thiết bị.

7.1. Công nghệ và tính năng chính

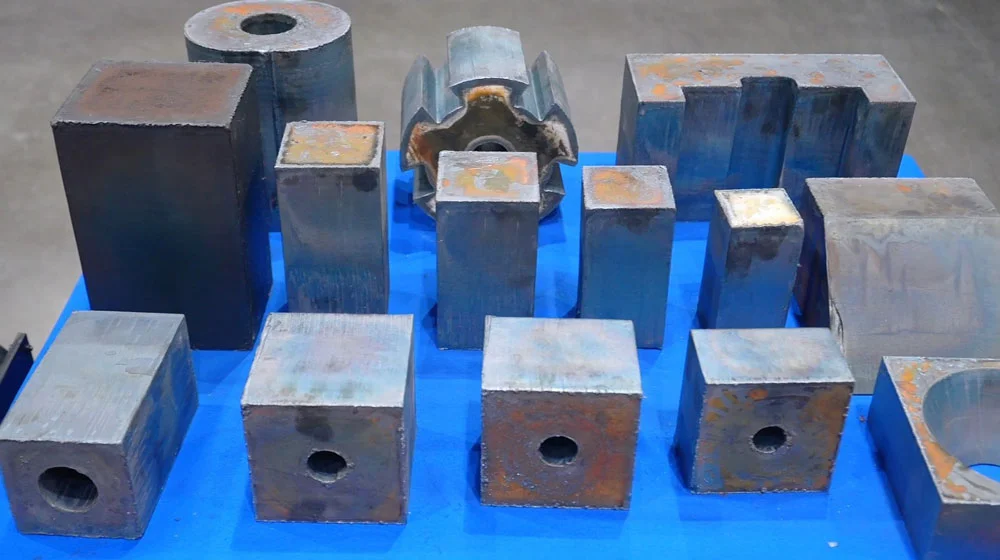

Cắt thép carbon dày bằng công nghệ laser kết hợp oxy-gas: Theo dữ liệu thử nghiệm của nhà sản xuất, chế độ hybrid sử dụng oxy/propane đáp ứng dải chiều dày thép carbon 40–200 mm. Tốc độ cắt thay đổi theo chiều dày và điều kiện gia công.

• Đầu cắt thông minh: Hệ thống sử dụng đầu cắt BOCI BLT Series với 12 nhóm cảm biến, hỗ trợ theo dõi chiều cao không tiếp xúc, giám sát trạng thái và bảo vệ va chạm. Cơ cấu điều chỉnh khoảng cách hỗ trợ duy trì điều kiện gia công khi bề mặt phôi không hoàn toàn phẳng.
• Điều khiển CNC: Bộ điều khiển Bochu FSCUT10000 tích hợp các chức năng đục lỗ nhiều giai đoạn, tối ưu đường cắt, cắt chung cạnh, vi liên kết và khôi phục chương trình sau gián đoạn.
• Kết cấu khổ lớn: Thân máy dạng cổng sử dụng kết cấu thép hàn gia cường. Bàn cắt độc lập với thân máy nhằm hạn chế ảnh hưởng của nhiệt và tải trọng phôi lên hệ thống truyền động.
• Phần mềm sản xuất: Hệ thống hỗ trợ xếp phôi, nhập dữ liệu chi tiết từ bảng BOM Excel, nhận diện vật liệu dư và kết nối dữ liệu quản lý sản xuất theo cấu hình triển khai.

7.2. Thông số kỹ thuật tham khảo

Bảng dưới đây thể hiện thông số của cấu hình tham khảo GLC Bruco Hybrid Series 13030F

7.3. Tư vấn lựa chọn cấu hình phù hợp

Cấu hình máy cắt laser hybrid cần được xác định theo chiều dài phôi, chiều dày vật liệu, tỷ lệ sản phẩm thép carbon, yêu cầu cắt thẳng hoặc cắt vát và sản lượng thực tế.

Nhà máy sản xuất bản mã và chi tiết cơ khí kích thước vừa nên đánh giá những khổ máy phù hợp với kích thước thép đầu vào. Doanh nghiệp chế tạo kết cấu thép hoặc thiết bị công nghiệp lớn cần xem xét bàn cắt dài hơn, khả năng cấp dỡ phôi và hệ thống xử lý khói bụi.

Weldcom tư vấn lựa chọn cấu hình dựa trên yêu cầu gia công, điều kiện nhà xưởng và phương án tổ chức sản xuất. Đối với những ứng dụng thép siêu dày, việc cắt thử trên mẫu vật liệu thực tế là cơ sở quan trọng để xác nhận tốc độ, chất lượng và phạm vi công nghệ trước khi đầu tư.

8. Câu hỏi thường gặp về cắt laser hybrid

8.1. Máy cắt laser hybrid có thể cắt thép dày bao nhiêu mm?

Chiều dày tối đa phụ thuộc vào nguyên lý hybrid, nguồn laser, hệ thống khí và cấu hình đầu cắt. Không có một giới hạn chung áp dụng cho mọi dòng máy.

Với GLC Bruco Hybrid Series, dữ liệu thử nghiệm của nhà sản xuất ghi nhận chế độ laser kết hợp oxy/propane gia công thép carbon từ 40–200 mm. Tốc độ tham khảo ở chiều dày 100 mm là 0,22–0,28 m/phút; ở chiều dày 200 mm là 0,08–0,13 m/phút.

Chiều dày cắt tối đa cần được phân biệt với chiều dày gia công kinh tế. Doanh nghiệp nên kiểm tra chất lượng mép, thời gian chu kỳ và chi phí trước khi xác định phạm vi sản xuất thường xuyên.

8.2. Cắt laser hybrid có sử dụng được cho inox và nhôm không?

Chế độ hybrid kết hợp oxy-gas được phát triển chủ yếu cho thép carbon. Cơ chế oxy hóa của thép carbon không phù hợp để áp dụng nguyên trạng cho inox và nhôm. Những máy tích hợp chế độ laser fiber thuần túy vẫn gia công được inox, nhôm và các kim loại phù hợp trong phạm vi công suất, khí hỗ trợ và cấu hình thiết bị.

8.3. Phân biệt cắt laser hybrid với các công nghệ Hybrid Laser khác

Thuật ngữ Hybrid Laser được sử dụng cho nhiều quá trình gia công. Trong lĩnh vực cắt, một số hệ thống kết hợp laser với plasma hoặc các cơ chế hỗ trợ khác. Trong lĩnh vực hàn, công nghệ hàn laser hybrid thường kết hợp laser với hồ quang MIG/MAG để hình thành liên kết kim loại.

Những công nghệ này khác nhau về mục đích, nguyên lý và yêu cầu thiết bị. Hàn laser hybrid không phải công nghệ cắt laser hybrid; hệ thống laser kết hợp plasma cũng không đồng nghĩa với laser kết hợp oxy-gas.

Khi lựa chọn máy, cần xác định chính xác cơ chế hybrid, loại vật liệu áp dụng, cấu hình nguồn năng lượng và dữ liệu gia công của nhà sản xuất.

8.4. Máy cắt laser hybrid có cắt vát được không?

Khả năng cắt vát phụ thuộc vào cấu hình cơ khí, đầu cắt và phần mềm điều khiển. Các hệ thống được trang bị chức năng phù hợp có thể gia công mép vát để phục vụ chuẩn bị liên kết hàn. GLC Bruco Hybrid Series có khả năng gia công các dạng mép V, I và K theo cấu hình công nghệ.

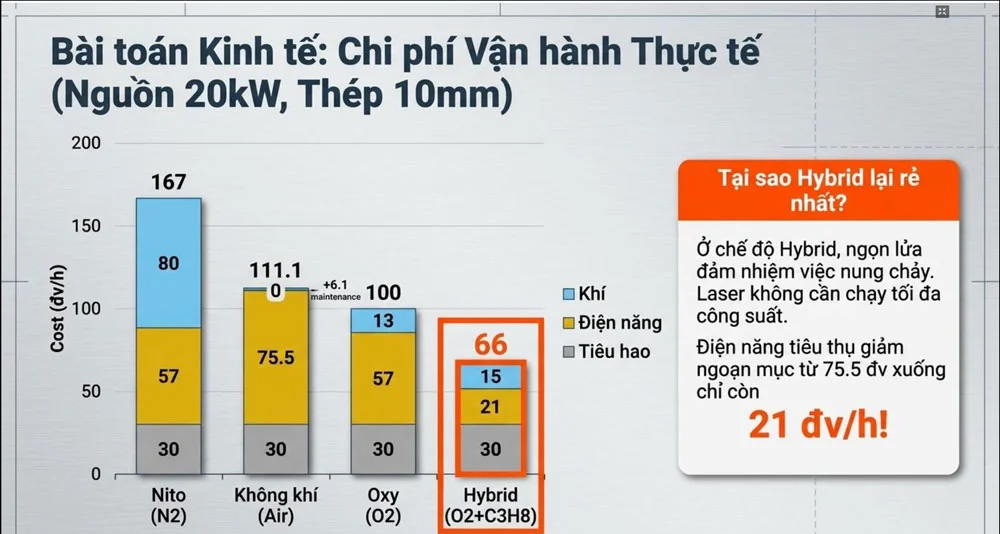

8.5. Chi phí vận hành máy cắt laser hybrid có cao không?

Chi phí vận hành phụ thuộc vào điện năng, oxy, khí nhiên liệu, vật tư tiêu hao, bảo trì và thời gian gia công. Công nghệ hybrid kết hợp oxy-gas sử dụng thêm nguồn nhiệt và khí hỗ trợ nên không thể chỉ tính chi phí điện của nguồn laser.

Khả năng sử dụng nguồn laser có công suất thấp hơn một số phương án laser thuần túy là yếu tố cần đánh giá, nhưng chưa đủ để kết luận tổng chi phí thấp hơn.

Doanh nghiệp nên tính chi phí trên mỗi mét cắt hoặc mỗi chi tiết đạt yêu cầu ở cùng chiều dày và vật liệu. Thời gian xuyên lỗ, lượng xỉ, chi phí xử lý mép và hệ số sử dụng máy đều ảnh hưởng đến kết quả.

Cắt laser hybrid là một hướng công nghệ dành cho những bài toán gia công thép carbon dày, nơi khả năng xuyên thủng, duy trì đường cắt và kiểm soát chi phí có ý nghĩa lớn đối với sản xuất. Công nghệ kết hợp laser fiber và oxy-gas mở rộng lựa chọn bên cạnh laser fiber, plasma và oxy-gas truyền thống.

Nếu quan tâm đến máy cắt laser hybrid, bạn có thể liên hệ Weldcom để nhận tư vấn kỹ thuật chi tiết. Hân hạnh đón tiếp!
