Máy tiện CNC – Cấu tạo, phân loại và lợi ích khi sử dụng

Sự xuất hiện của máy tiện CNC cũng như các thiết bị gia công hiện đại khác đã nhanh chóng làm thay đổi “diện mạo” của ngành công nghiệp cơ khí. Vậy dòng máy tiện công nghệ cao này có cấu tạo như thế nào và mang đến lợi ích gì cho doanh nghiệp khi sử dụng? Bài viết dưới đây sẽ giúp bạn giải đáp.

1. Tổng quan về máy tiện CNC

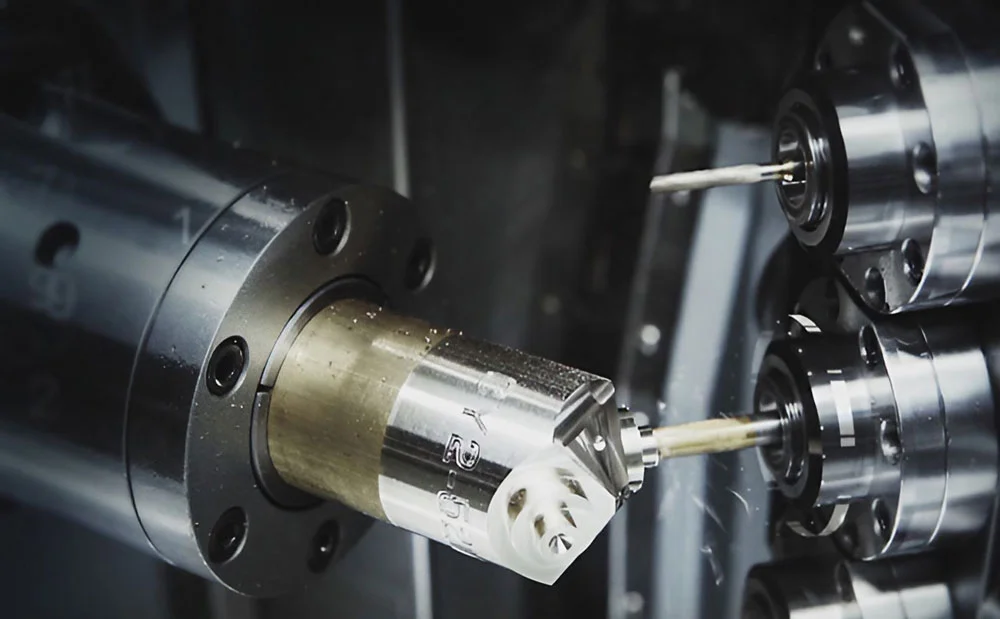

1.1. Máy tiện CNC là gì?

Máy tiện là thiết bị cắt gọt kim loại, được sử dụng để gia công những chi tiết có bề mặt tròn như: Khối trụ, mặt nón, mặt ren vít, mặt định hình… Thiết bị hoạt động dựa vào chuyển động xoay tròn của phôi và chuyển động của dao. Trong đó, chuyển động của dao được chia thành 2 loại: Dao chạy dọc theo hướng trục của phôi và dao chạy ngang theo hướng kính của phôi.

Hiện nay, máy tiện CNC là thiết bị được nhiều doanh nghiệp ưa chuộng nhờ đa tính năng, vận hành tự động thông qua cài đặt trên phần mềm máy tính. Nhờ đó, chất lượng sản phẩm cần gia công không còn phụ thuộc vào trình độ tay nghề của nhân công, doanh nghiệp cũng giải quyết được bài toán kinh tế trong quá trình vận hành.

1.2. Công dụng

• • Tiện các bề mặt tròn: Trong và ngoài mặt côn, trong và ngoài mặt trụ tròn, mặt cầu…
  • Tiện bề mặt ren ngoài, ren trong, ren côn, ren mặt đầu, ren trụ…
  • Tiện các mặt tròn xoay chính tâm hoặc lệch tâm.

1.3. Ưu điểm của phương pháp tiện CNC

• • Máy tiện tích hợp điều khiển CNC đã được tối ưu bằng công nghệ hiện đại, dao cắt có tuổi thọ cao.
  • Giảm thiểu việc sử dụng phụ tùng, dụng cụ cắt gọt và đồ gá phôi trong quá trình gia công.
  • Cắt chính xác, không phát sinh sai số và hư hỏng, hạn chế lượng phế phẩm.
  • Không yêu cầu kỹ thuật viên có trình độ chuyên môn cao.
  • Tốc độ tiện phôi nhanh, tăng sản lượng và rút ngắn thời gian gia công.
  • Cắt gọt sản phẩm đồng nhất, không cần đến công đoạn kiểm tra.
  • Thao tác cài đặt đơn giản, thông số kỹ thuật thay đổi linh hoạt theo nhu cầu của người dùng.

Máy tiện CNC có nhiều ưu điểm vượt trội

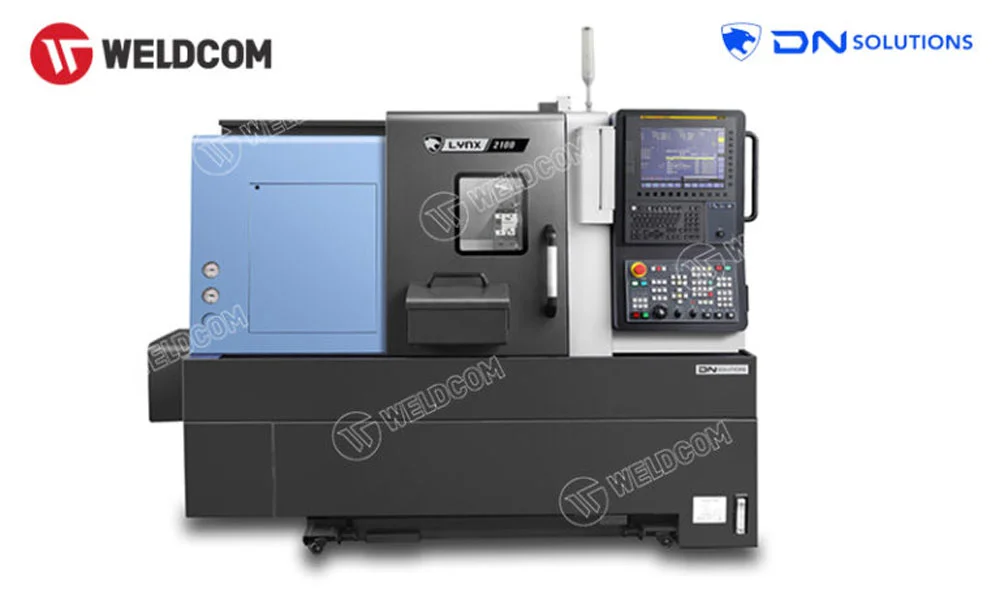

1.4. Phân loại

Dựa vào kết cấu và công dụng, máy tiện trên thị trường hiện nay được phân loại:

• • Máy tiện vạn năng: Gồm máy tiện ren vít và máy tiện trơn.
  • Máy tiện ren vít vạn năng: Đây là một trong những dòng máy tiện thông dụng nhất hiện nay, có khả năng tiện trụ trơn và tiện ren.
  • Máy tiện chép hình: Thiết bị được sử dụng để cắt gọt những chi tiết, sản phẩm có thiết kế phức tạp.
  • Máy tiện chuyên dụng: Chỉ được ứng dụng để gia công một vài sản phẩm nhất định như bánh xe lửa, trục khuỷu…
  • Máy tiện cụt: Loại máy tiện này có khả năng gia công chính xác các chi tiết hạng nặng.
  • Máy tiện đứng: Trục chính của máy được lắp đặt theo chiều thẳng đứng, sử dụng để cắt gọt những chi tiết nặng và có thiết kế phức tạp, đòi hỏi sự tỉ mỉ.
  • Máy tiện nhiều dao: Hệ dao cắt trong máy tiện hoạt động độc lập, có khả năng sử dụng nhiều dao cắt cùng lúc để cắt gọt chi tiết.
  • Máy tiện revolver: Có khả năng gia công hàng loạt chi tiết có nguyên công khác nhau, trục chính của máy có thể nằm theo chiều ngang hoặc đứng.

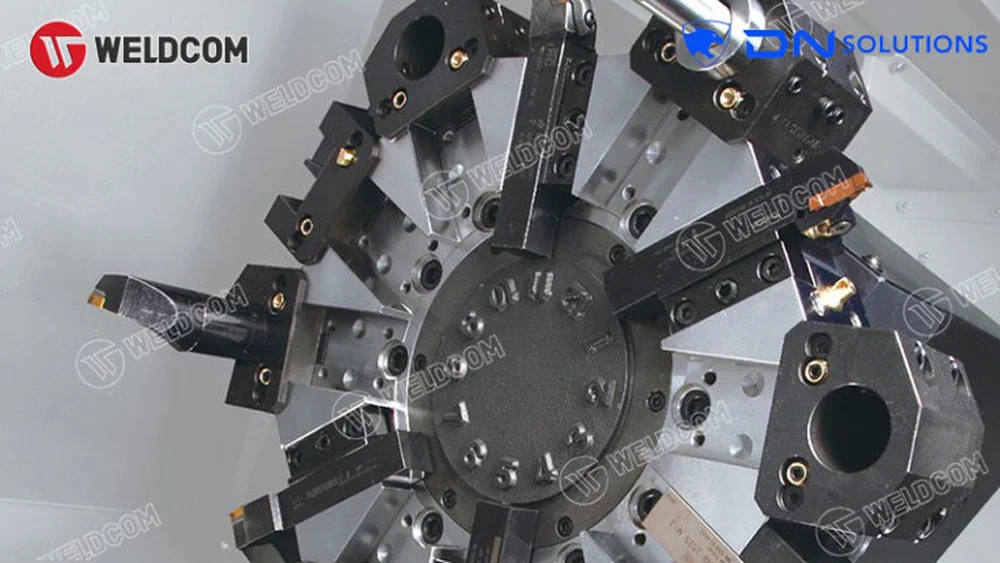

1.5. Cấu tạo của máy tiện CNC

Máy tiện vật liệu CNC thường bao gồm những bộ phận chính sau:

• • Trục chính: Dùng để gá hệ thống dao cắt, động cơ hoạt động một chiều hoặc xoay chiều.
  • Ụ trục chính: Có chức năng dẫn hướng đầu dao theo phương Z và cũng là bộ phận tạo ra vận tốc cắt gọt sản phẩm. Trong ụ trục chính bao gồm: Trục chính, động cơ bước, mâm cặp gá chi tiết, hệ thống thủy lực hoặc khí nén.
  • Bàn máy: Sử dụng để gá phôi vật liệu, di chuyển linh hoạt theo các phương X, Y.
  • Thân máy: Nâng đỡ các bộ phận của thiết bị.
  • Hệ thống thay dao tự động: Chứa ổ tích dao và cánh tay Robot để tự động thay dao theo cài đặt có sẵn trên phần mềm máy tính.
  • Bảng điều khiển: Đây được xem là “bộ não” của máy tiện hiện đại. Chúng có nhiệm vụ mã hóa dữ liệu từ file thiết kế, dựa vào các thông số kỹ thuật đã được cài đặt sẵn để điều khiển thiết bị vận hành theo yêu cầu của người sử dụng.

2. Sử dụng máy tiện CNC mang đến lợi ích gì cho doanh nghiệp?

Máy tiện CNC là thiết bị được sản xuất nhờ ứng dụng công nghệ hiện đại. Thế nên, dòng máy này sẽ có nhiều ưu điểm vượt trội hơn so với máy tiện cơ truyền thống. Đầu tư cho hệ thống máy tiện chất lượng cao, các công ty, doanh nghiệp sẽ nhận được nhiều lợi ích:

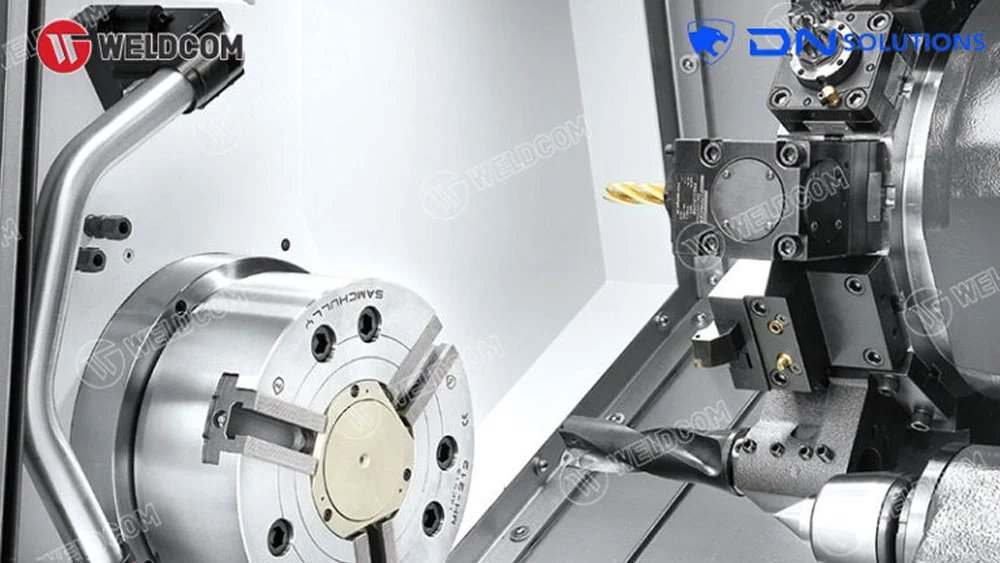

2.1. Gia công chính xác, hạn chế sai số và hư hỏng

Máy tiện cơ hoạt động dựa vào điều khiển của con người, chất lượng sản phẩm sẽ phụ thuộc vào trình độ tay nghề của thợ tiện. Mặt khác, máy tiện tích hợp CNC ứng dụng công nghệ hiện đại, có khả năng hoạt động theo lập trình trên máy tính trong thời gian dài, đảm bảo độ chính xác và đồng nhất cho tất cả sản phẩm.

Các sai số và hư hỏng xảy ra trong quá trình tiện CNC là cực kỳ thấp. Nhờ đó, lượng phế liệu trong quá trình gia công sẽ được giảm thiểu đáng kể.

2.2. Tự động hóa quy trình

Với xu hướng Công nghiệp hóa – Hiện đại hóa, các doanh nghiệp, xưởng sản xuất cần đẩy mạnh việc tự động hóa quy trình gia công để theo kịp thời đại.

Máy tiện CNC sẽ giúp bạn giải quyết vấn đề này một cách đơn giản. Không cần thuê mướn nhiều nhân công, không cần mất nhiều thời gian và tiền bạc để đào tạo kỹ thuật viên, máy tiện công nghệ cao hạn chế sự phụ thuộc vào yếu tố con người, tự động hóa quy trình cắt gọt vật liệu.

2.3. Có khả năng cắt được đa dạng vật liệu

Các doanh nghiệp, nhà xưởng có quy mô lớn thường cắt gọt chi tiết với nhiều hình dạng và kích thước khác nhau.

Theo file thiết kế được cài đặt sẵn, máy tiện công nghệ CNC có khả năng thay đổi các thông số kỹ thuật và hoạt động của dao cắt một cách linh hoạt. Bạn cần cắt gọt sản phẩm có kích thước lớn hay nhỏ, hình dáng đơn giản hay phức tạp, máy tiện công nghệ cao đều đáp ứng được yêu cầu.

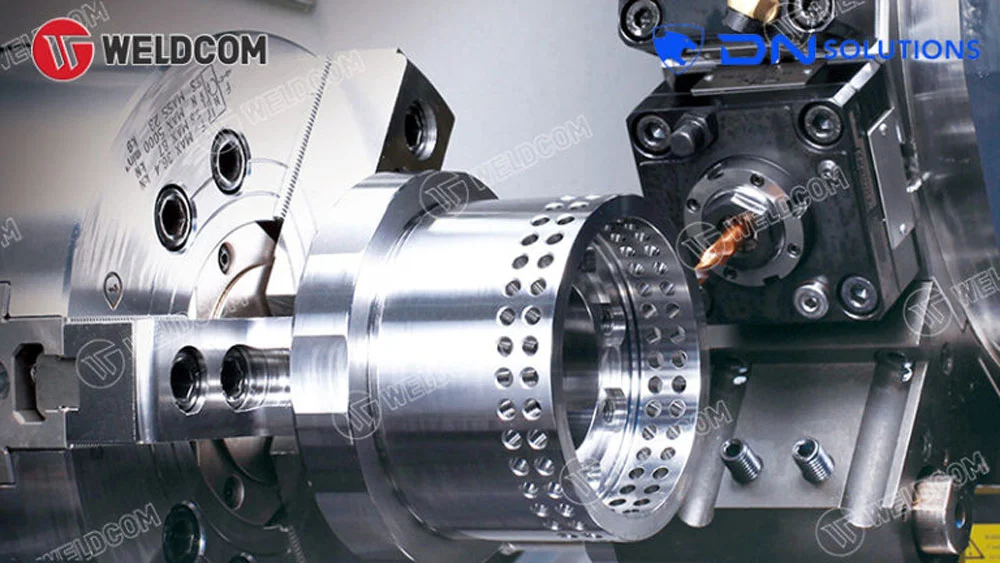

2.4. Tăng sản lượng cho doanh nghiệp

Nếu sử dụng máy tiện cơ được điều khiển bởi đội ngũ nhân công, doanh nghiệp của bạn phải tạm ngừng sản xuất vào ngày cuối tuần hoặc nghỉ lễ theo quy định. Điều này ảnh hưởng rất lớn đến sản lượng và doanh thu.

Ngược lại, với máy tiện CNC, thiết bị có khả năng vận hành liên tục trong thời gian dài. Đặc biệt, hệ thống điều khiển thông minh còn cho phép bạn quan sát và kiểm soát thiết bị từ xa. Nhờ đó, quy trình gia công sản phẩm sẽ không bị gián đoạn, không làm ảnh hưởng đến sản lượng.

2.5. Tiết kiệm chi phí gia công xử lý lại sản phẩm

Dù thợ tiện có trình độ chuyên môn cao và kinh nghiệm nhiều năm, khi sử dụng máy tiện cơ tại nhiều thời điểm khác nhau, rất khó để đảm bảo được tính chính xác và đồng nhất cho tất cả chi tiết. Trước khi đưa sản phẩm ra thị trường, các doanh nghiệp bắt buộc phải cần đến công đoạn xử lý lại bề mặt để đảm bảo chất lượng.

Máy tiện CNC có khả năng cắt gọt chi tiết thẩm mỹ, đường cắt đẹp, bề mặt sáng bóng, không cần xử lý lại bề mặt. Nhờ đó, các doanh nghiệp sẽ tiết kiệm được chi phí.

3. Giới thiệu một số dòng máy tiện CNC được ưa chuộng

Nếu bạn đang phân vân trong việc lựa chọn máy tiện phù hợp với sản phẩm cần gia công, hãy ưu tiên những thiết bị của các thương hiệu hàng đầu trên thế giới hiện nay. Dưới đây là 3 dòng máy tiện CNC đang được nhiều doanh nghiệp, xưởng sản xuất lựa chọn:

3.1. Máy tiện ngang CNC MT-2000M

Thông số kỹ thuật

• • Đường kính Collet: 8 inch
  • Hành trình trục X/Z: 155/155 mm
  • Tốc độ di chuyển trục X/Z: 30/30 m/min
  • Côn trục chính: A2-6
  • Tốc độ quay trục chính: 4500 (3000) rpm
  • Động cơ trục chính: 15/11/7.5 kW
  • Dung lượng dao: 12 (8) [VDI-4012] pc

3.2. Máy tiện ngang CNC MT-1500M

Thông số kỹ thuật

• • Đường kính Collet: 6″ inch
  • Hành trình trục X/Z: 155/155 mm
  • Tốc độ di chuyển trục X/Z: 30/30 m/min
  • Côn trục chính: A2-5
  • Tốc độ quay trục chính: 4500 (6000) rpm
  • Động cơ trục chính: 5.5/7.5/11 kW
  • Dung lượng dao: 12 (8) [VDI-4012] pc

3.3. Máy tiện ngang CNC HS-22M

Thông số kỹ thuật

• • Đường kính Collet: 6″ (8″) inch
  • Khả năng di chuyển vật liệu: Ø26 (Ø44) (Ø51) mm
  • Hành trình trục X/Z: 155/220 mm
  • Tốc độ di chuyển trục X/Z: 20/20 (linear guide 24/30) m/min
  • Côn trục chính: A2-5 (A2-6)
  • Tốc độ quay trục chính: 6,000 (4,800) (4,500) rpm
  • Động cơ trục chính: 15/11/7.5 [18.5/15/11] kW
  • Dung lượng dao: 12 (8) [VDI-4012] pc

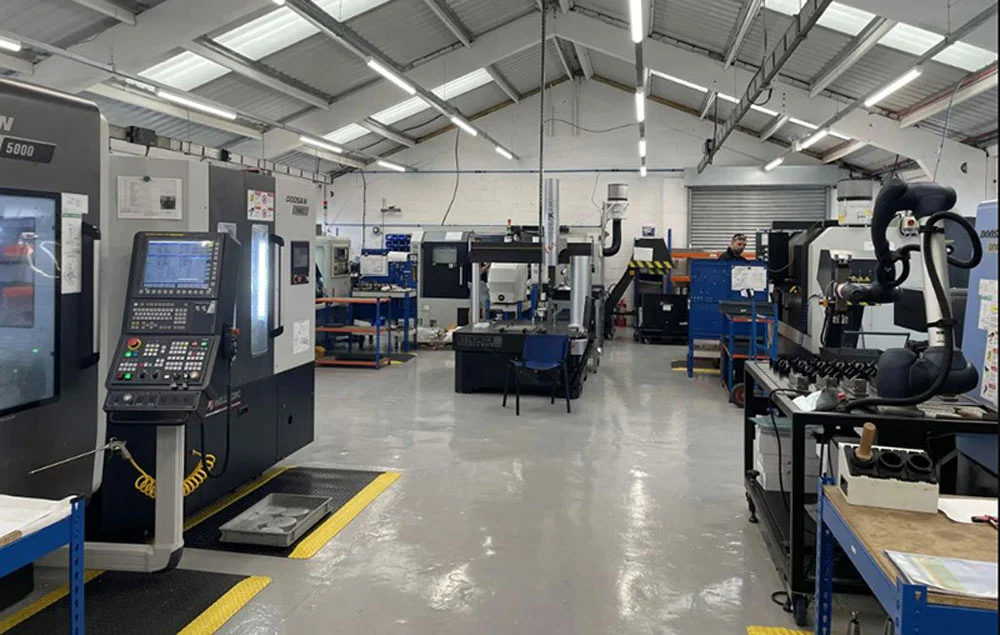

4. Ở đâu cung cấp máy tiện CNC chất lượng?

Trên thị trường hiện nay có hàng loạt đơn vị cung cấp máy tiện công nghệ CNC. Tuy nhiên, tùy vào quy mô hoạt động và chính sách, chất lượng thiết bị và mức giá bán giữa các đơn vị này sẽ có sự chênh lệch. Nếu bạn cần máy tiện chính hãng từ các thương hiệu hàng đầu và giá cả phù hợp với điều kiện ngân sách, hãy đến ngay với Weldcom.

Weldcom tự hào là đơn vị tiên phong trong lĩnh vực cung cấp các giải pháp gia công cơ khí và dây chuyền sản xuất tự động trên toàn quốc. Với hơn 15 năm kinh nghiệm, Weldcom luôn mang đến sự hài lòng cho khách hàng bằng sản phẩm chất lượng, mức giá phù hợp và đầy đủ chế độ bảo hành, hậu mãi.

Hiện tại, Weldcom đang có sẵn nhiều dòng máy tiện hiện đại với nhiều tính năng và mức giá khác nhau. Tùy vào nhu cầu sử dụng và điều kiện ngân sách, bạn có thể thoải mái lựa chọn thiết bị phù hợp. Nếu chưa có nhiều kinh nghiệm, đừng lo lắng, đội ngũ chuyên viên tại Weldcom sẽ hỗ trợ tư vấn và giúp bạn có được giải pháp gia công phù hợp.

Ngoài ra, để khách hàng yên tâm hơn khi sử dụng, Weldcom luôn cam kết bảo hành dài hạn tất cả sản phẩm. Kỹ thuật viên chuyên nghiệp của chúng tôi sẽ hướng dẫn bạn các thao tác vận hành máy cũng như các biện pháp khắc phục nếu có sự cố xảy ra.

Trong trường hợp ngoài ý muốn không tự xử lý được, chỉ cần liên hệ với Weldcom, nhân viên của chúng tôi sẽ đến tận nơi để hỗ trợ kỹ thuật cho bạn trong suốt thời gian sử dụng.

Mong rằng bài viết trên đã cung cấp cho bạn những thông tin cần thiết về máy tiện CNC. Để được hỗ trợ tư vấn hoặc báo giá chính xác, bạn có thể liên hệ vào Hotline 18001123 hoặc để lại thông tin trên website Weldcom

Weldcom luôn hân hạnh được trở thành đối tác đáng tin cậy của bạn!
