TOP 5 máy chấn tôn thủy lực 100 tấn không thể bỏ qua

Máy chấn tôn thủy lực 100 tấn là dòng thiết bị uốn kim loại phổ biến trong các xưởng gia công tấm và sản xuất cơ khí công nghiệp. Với lực ép 100 tấn, máy đáp ứng hầu hết nhu cầu chấn các loại thép tấm từ mỏng đến trung bình, đảm bảo độ chính xác cao, góc chấn ổn định và năng suất vượt trội. Đây là lựa chọn tối ưu cho doanh nghiệp cần một thiết bị chấn mạnh mẽ, linh hoạt, giá thành đầu tư hợp lý mà vẫn đảm bảo hiệu suất vận hành lâu dài.

1. Máy chấn tôn thủy lực 100 tấn là gì?

• Máy chấn tôn thủy lực 100 tấn là thiết bị sử dụng lực ép thủy lực 1000 kN để uốn, tạo hình các tấm kim loại theo yêu cầu.
• Với khả năng chấn chính xác các tấm thép, inox, nhôm dày từ 0.8–4mm, dòng máy này đặc biệt phù hợp cho xưởng cơ khí vừa và nhỏ, xưởng tủ điện, gia công nội thất kim loại, hoặc sản xuất panel công nghiệp.

2. Cấu tạo và nguyên lý hoạt động của máy chấn tôn thủy lực 100 tấn

Máy chấn tôn thủy lực đa số có cấu tạo chính giống nhau (không do lực chấn khác nhau mà cấu tạo có sự khác biệt). Cụ thể như sau.

2.1. Cấu tạo cơ bản của máy chấn tôn thủy lực 100 tấn

Khung máy (Frame Structure)

• Khung máy chấn thường được chế tạo dưới dạng kết cấu đúc liền khối hoặc hàn nguyên tấm thép cường lực.
• Cấu trúc này giúp toàn bộ thân máy đạt độ cứng vững cao, hạn chế biến dạng và giữ được độ đồng trục trong suốt quá trình chấn, đặc biệt khi làm việc ở lực ép lớn.

Cụm xi-lanh thủy lực (Hydraulic Cylinders)

• Máy được bố trí hai xi-lanh thủy lực ở hai đầu trục trên. Khi vận hành, hệ thống thủy lực truyền lực ép xuống chày trên, tạo chuyển động uốn vật liệu theo biên dạng đã định.
• Đây là bộ phận quyết định lực chấn, độ ổn định và độ chính xác của máy.

Hệ thống điều khiển CNC/NC (Control System)

• Điều khiển CNC: Máy chấn tôn thủy lực 100 tấn tích hợp servo và PLC, hỗ trợ lập trình đa bước, mô phỏng, lưu trữ chương trình và vận hành tự động hóa—đặc biệt phù hợp khi cần lặp lại sản phẩm với số lượng lớn.
• Điều khiển NC: Giao diện đơn giản hơn, các thao tác cài đặt nhanh, chi phí đầu tư thấp. Đây là lựa chọn thích hợp cho xưởng nhỏ hoặc nhu cầu sản xuất linh hoạt không quá phức tạp.

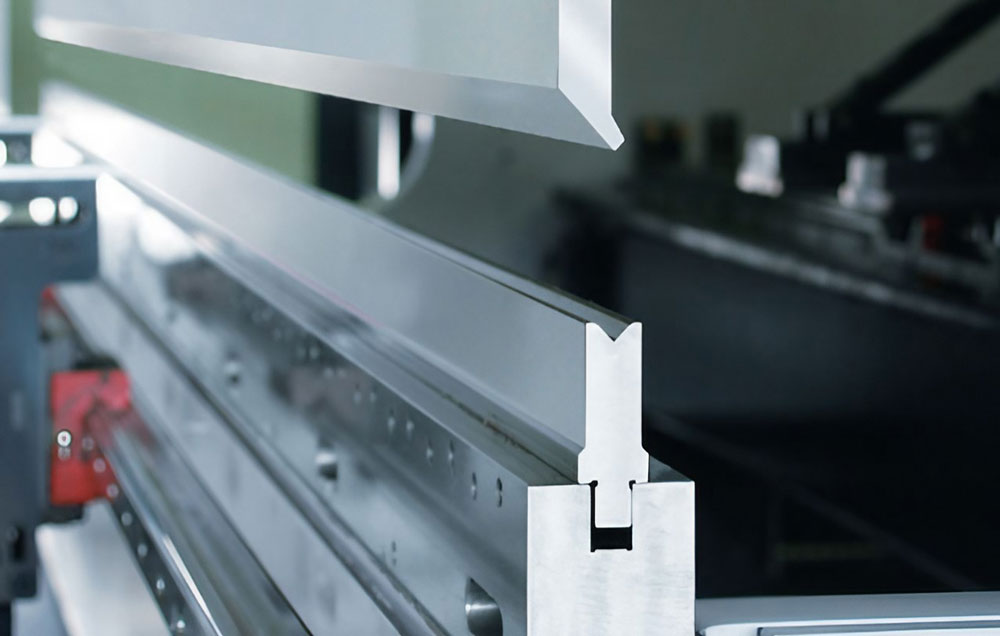

Bộ khuôn chấn (Punch & Die): Bao gồm dao trên và cối dưới, có thể thay đổi tùy theo yêu cầu sản phẩm. Các loại khuôn thường dùng:

• V-die
• U-die
• Dao chấn biên dạng đặc biệt: Hệ khuôn chấn quyết định độ tinh của góc chấn và khả năng đáp ứng các hình dạng khác nhau.

Hệ thống an toàn & cảm biến (Safety & Sensors): Máy chấn tôn thủy lực 100 tấn được trang bị đầy đủ các thiết bị bảo vệ:

• Rào quang an toàn (Safety light curtain)
• Công tắc giới hạn hành trình
• Bộ kiểm soát vị trí chày – cối
• Nút dừng khẩn cấp (Emergency Stop)

Các thành phần này giúp đảm bảo an toàn cho người vận hành và hạn chế rủi ro trong quá trình sản xuất.

2.2. Nguyên lý hoạt động của máy chấn thủy lực 100 tấn

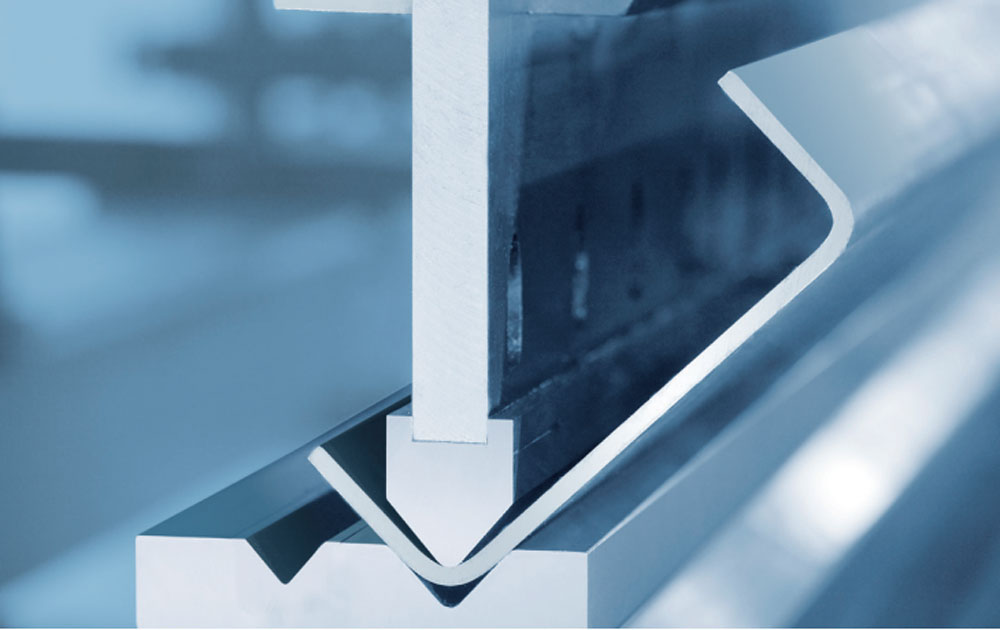

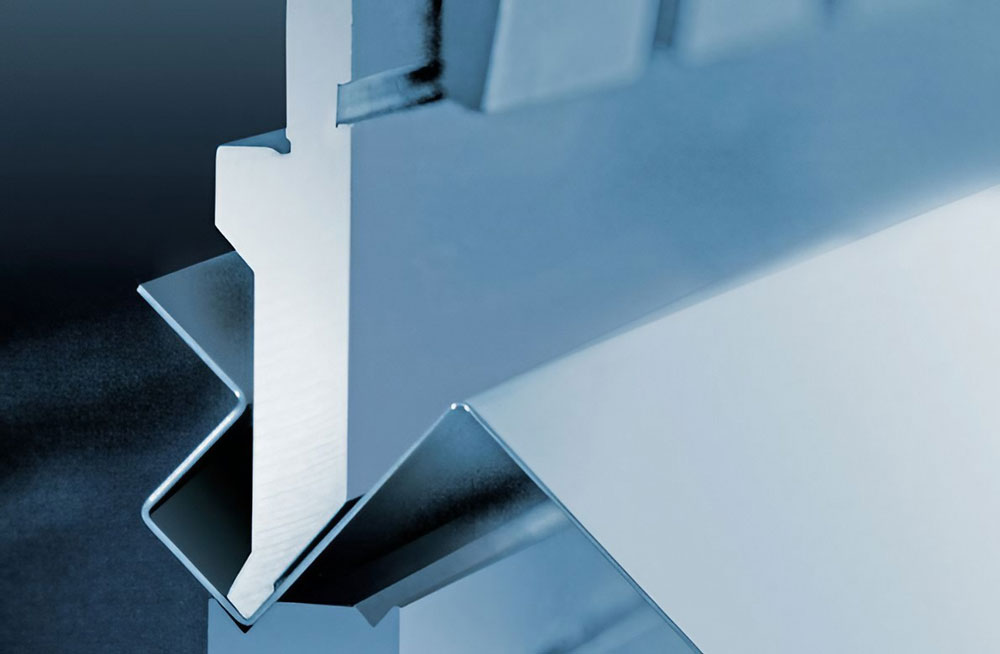

Nguyên lý hoạt động dựa trên hệ thống xi lanh thủy lực ép chày xuống cối, tạo lực uốn đồng đều trên chiều dài tấm. Tùy vào cấu hình, máy có thể tích hợp điều khiển CNC hoặc NC, giúp người vận hành cài đặt góc chấn, hành trình và cữ sau một cách chính xác và ổn định.

Xem thêm: Các phương pháp gia công kim loại tấm

3. Ưu điểm nổi bật của máy chấn tôn thủy lực 100 tấn

• Kích thước gọn – phù hợp nhiều không gian xưởng: Máy chấn 100 tấn thường sở hữu chiều dài làm việc từ 2–3m, thiết kế nhỏ gọn, bố trí linh hoạt trong xưởng cơ khí vừa và nhỏ mà không yêu cầu diện tích lắp đặt lớn.
• Độ chính xác cao – tiết kiệm vật liệu: Hệ thống thủy lực cho phép lực ép ổn định, ram di chuyển êm, giảm sai số góc chấn. Nhờ đó, sản phẩm đạt độ chính xác cao, hạn chế phế phẩm và tiết kiệm đáng kể chi phí vật liệu.
• Chấn được nhiều loại tôn dày mỏng khác nhau: Máy chấn thủy lực với lực chấn 100 tấn, máy đáp ứng tốt nhiều độ dày thép thông dụng như 1.5–5mm (tùy V-cối), phù hợp với các sản phẩm tủ điện, thiết bị công nghiệp, kết cấu nhẹ và gia công tấm đa dụng.
• Tốc độ vận hành ổn định – nâng cao năng suất: Máy chấn tôn thủy lực 100 tấn sở hữu cơ cấu thủy lực tối ưu giúp ram di chuyển mượt, tốc độ lên/xuống ổn định và khả năng lặp lại cao. Dòng máy này đặc biệt phù hợp với sản xuất hàng loạt, yêu cầu năng suất ổn định.
• Bảo trì đơn giản – chi phí thấp: Hệ thống thủy lực ít hỏng vặt, linh kiện phổ biến dễ thay thế. Việc bảo dưỡng định kỳ đơn giản, giúp giảm thời gian dừng máy và tối ưu chi phí vận hành cho doanh nghiệp.

4. Ứng dụng của máy chấn tôn thủy lực 100 tấn

Máy chấn tôn thủy lực 100 tấn được thiết kế để xử lý hiệu quả các loại tôn – thép có chiều dài vừa và độ dày phổ thông. Nhờ lực chấn ổn định, độ chính xác cao, dòng máy này phù hợp với nhiều mô hình sản xuất khác nhau:

4.1. Sản xuất cơ khí dân dụng – công nghiệp nhẹ

• Chấn tấm làm vỏ tủ điện, bảng điều khiển, vỏ máy, thang máng cáp.
• Gia công các chi tiết cần độ chính xác cao và khớp nối kín.

4.2. Ngành HVAC – thông gió – điều hòa

• Chấn các chi tiết ống gió, co nối, cửa gió, phụ kiện HVAC.
• Phù hợp với nhà xưởng cần tốc độ nhanh, sản xuất ổn định.

4.3. Máy chấn tôn thủy lực 100 tấn trong ngành nội thất kim loại

• Tạo hình các chi tiết inox, thép, nhôm trong sản xuất đồ gia dụng, thiết bị nhà bếp, gia công bàn – tủ – kệ.

4.4. Kết cấu thép vừa và nhỏ

• Chấn các chi tiết phụ trợ như bản mã, thanh giằng, pallet, khung đỡ, vỏ bọc bảo vệ.

4.5. Ngành ô tô – xe máy – phụ tùng

• Chấn các chi tiết kim loại mỏng, yêu cầu biên dạng ổn định và đồng đều.

5. Kinh nghiệm lựa chọn máy chấn tôn thủy lực 100 tấn

Để lựa chọn đúng dòng máy chấn tôn 100 tấn phù hợp nhu cầu sản xuất, doanh nghiệp cần xem xét kỹ các tiêu chí sau:

5.1. Xác định rõ nhu cầu sản xuất và vật liệu gia công

• Hãy đánh giá loại vật liệu sẽ sử dụng (thép, inox, nhôm…), độ cứng và chiều dày tối đa.
• Mỗi vật liệu có mức độ chịu lực khác nhau, do đó cần lựa chọn lực chấn và góc mở cối phù hợp để đảm bảo tuổi thọ khuôn và chất lượng biên dạng.

5.2. Kích thước sản phẩm cần chấn

Doanh nghiệp cần xác định rõ:

• Chiều dài tấm tối đa cần chấn
• Chiều cao cạnh gấp
• Khoảng cách giữa hai vách máy
• Độ sâu họng máy

Việc tính toán kích thước máy chấn tôn thủy lực 100 tấn giúp:

• Tránh tình trạng không chấn được chi tiết, dù máy đủ lực
• Hạn chế phải xoay tấm nhiều lần hoặc thay dao cối liên tục
• Tối ưu thời gian thao tác và chi phí vận hành

5.3. Độ chính xác và chất lượng đường chấn

• Hãy xem xét yêu cầu đường chấn: chấn thẳng, chấn cong hay chấn nhiều bước.
• Độ chính xác cao giúp giảm sai số, hạn chế phế phẩm và tiết kiệm vật liệu.
• Nếu yêu cầu độ chính xác khắt khe, nên ưu tiên máy có hệ thống bù sai số, cữ sau nhiều trục, hoặc bộ điều khiển CNC.

5.4. Tốc độ và năng suất vận hành

• Máy chấn tôn thủy lực 100 tấn cần đáp ứng nhịp sản xuất liên tục của xưởng.
• Lựa chọn máy có tốc độ ram ổn định, khả năng chuyển động mượt mà và hệ thống thủy lực chất lượng để đảm bảo hiệu suất cao mà vẫn duy trì chất lượng sản phẩm.

5.5. Độ bền và chi phí vận hành

• Kết cấu khung máy, xy-lanh, hệ thống thủy lực và dao – cối phải đủ bền để đáp ứng sản xuất lâu dài.
• Doanh nghiệp nên xem xét chi phí thay thế linh kiện, chu kỳ bảo trì và dịch vụ hậu mãi để tối ưu chi phí sau đầu tư.

5.6. Giá thành và chi phí đầu tư tổng thể

• Cần khảo sát mức giá trung bình trên thị trường và xác định ngân sách phù hợp.
• Ngoài giá mua máy chấn tôn thủy lực 100 tấn, hãy tính thêm các chi phí vận hành, bảo trì định kỳ và chi phí thay dao cối để tránh phát sinh bất ngờ trong tương lai.

Tham khảo: Lưu ý khi mua máy chấn tôn

6. Weldcom – Đơn vị phân phối chính hãng máy chấn thủy lực Yawei tại Việt Nam

Weldcom là nhà phân phối uy tín hàng đầu tại Việt Nam chuyên cung cấp các dòng máy chấn thủy lực Yawei từ hơn 2015. Với sứ mệnh mang đến thiết bị công nghiệp chất lượng cao, công nghệ hiện đại và giải pháp gia công kim loại tấm toàn diện, Weldcom cam kết:

• Cung cấp máy chấn Yawei chính hãng, nhập khẩu từ nhà máy Yawei (Trung Quốc) với linh kiện chuẩn quốc tế.
• Hỗ trợ tư vấn kỹ thuật chi tiết: chọn model phù hợp, đo đạc nhà xưởng, tối ưu hóa tọa độ bàn chấn – họng máy.
• Dịch vụ lắp đặt – đào tạo vận hành – bảo hành – bảo trì chuyên nghiệp trên toàn quốc.
• Hỗ trợ tích hợp máy chấn Yawei vào dây chuyền gia công tấm tự động: cắt – đột – chấn – hàn – hoàn thiện, giúp doanh nghiệp nâng cao năng suất và chất lượng.

Với sự đồng hành của Weldcom, doanh nghiệp có thể yên tâm đầu tư máy chấn thủy lực Yawei, đạt được hiệu quả sản xuất tối ưu và vượt trội trong ngành gia công tấm tại Việt Nam.

7. Top máy chấn tôn thủy lực 100 tấn của Yawei

Sau đây là một số máy chấn tôn thủy lực khoảng 100 tấn của Yawei mà doanh nghiệp không nên bỏ qua nếu đang tìm kiếm một sản phẩm tối ưu hiệu quả sản xuất. Mời theo dõi.

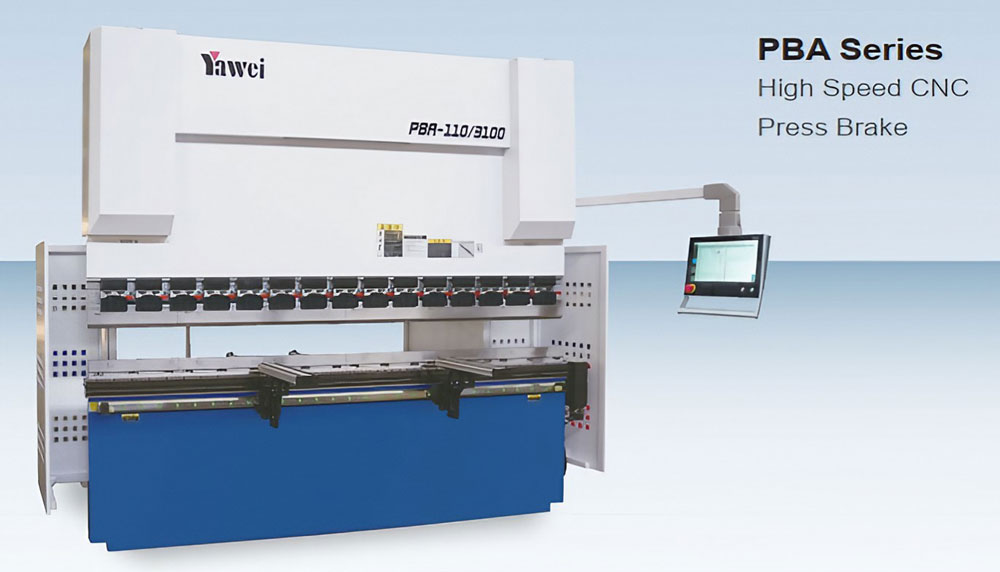

7.1. Máy chấn tôn thủy lực Yawei PBA-110/3100 và PBA-110/4100

• Là dòng máy chấn chất lượng cao của Yawei với các tính năng hiện đại và kiểu dáng mang phong cách châu Âu.
• Yawei PBA-110/3100 và PBA-110/4100 sử dụng bộ điều khiển CNC DA53T từ Delem Hà Lan.
• Hệ thống thủy lực cao cấp Hawe – Đức. Bơm dầu của hãng Voith/Eckerle – Đức, nâng cao tính ổn định, tin cậy của hệ thống thủy lực.
• Bàn làm việc được trang bị hệ thống bù nêm servo CNC, hạn chế tình trạng võng khi chấn sản phẩm dài.
• Máy chấn tôn thủy lực 100 tấn Yawei PBA-110/3100 và PBA-110/4100 sở hữu cữ sau tiêu chuẩn có 2 trục CNC (X) và (R) được chạy bằng động cơ servo AC, di chuyển bởi vít xoắn cầu, nâng cao độ chính xác định vị.
• An toàn với người vận hành nhờ có cửa 2 bên và phía sau máy.
• Nhiều lựa chọn nâng cấp, kết nối robot.

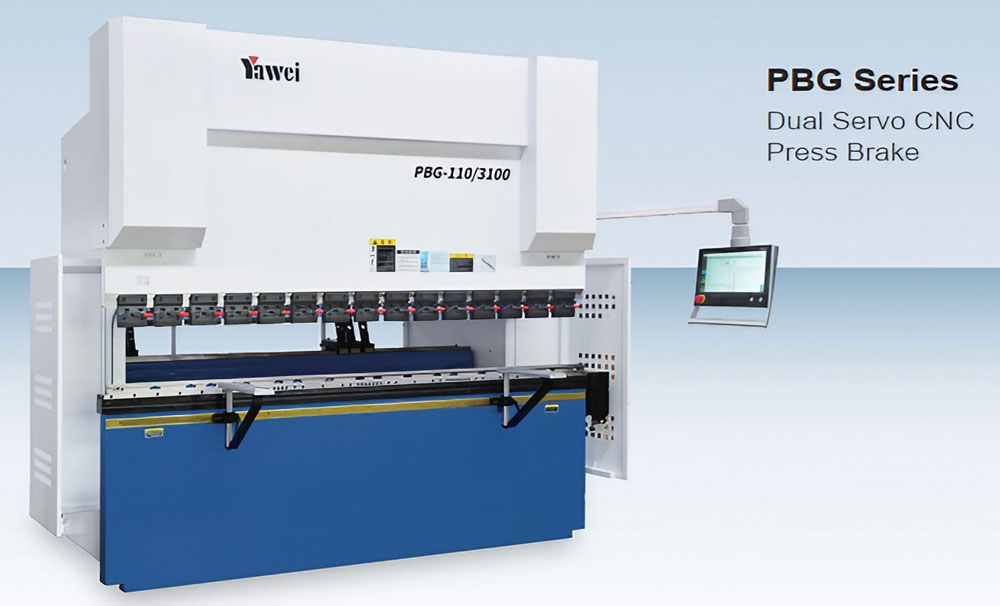

7.2. Máy chấn tôn thủy lực Yawei PBG-110/3100

• Công nghệ 2 bơm – 2 servo hiệu suất cao: Tăng tốc độ đáp ứng, tối ưu hiệu quả vận hành và giảm tiêu hao năng lượng.
• Điều khiển áp suất thế hệ mới: Máy chấn tôn thủy lực 100 tấn Yawei PBG-110/3100 kiểm soát chính xác, tiết kiệm dầu hơn, đồng thời nâng cao độ ổn định và độ tin cậy của toàn bộ máy.
• Thùng dầu thiết kế nhỏ gọn: Giảm nhu cầu bảo trì, tiết kiệm chi phí vận hành hàng năm.
• Thiết kế thủy lực không đường ống (Pipe-Free): Máy chấn tôn thủy lực Yawei PBG-110/3100 loại bỏ nguy cơ rò rỉ dầu từ các khớp nối, duy trì môi trường làm việc sạch và an toàn.

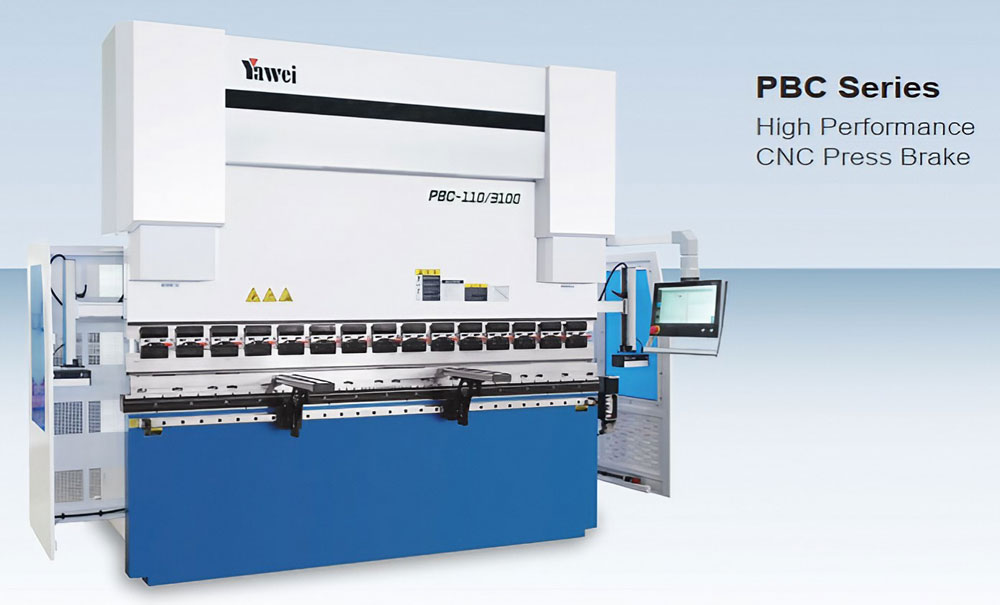

7.3. Máy chấn tôn thủy lực Yawei PBC-110/3100

• Dòng máy chấn cao cấp nhất của Yawei với nhiều tính năng hiện đại, độ chính xác chấn và tốc độ chấn cao.
• Bộ điều khiển Delem DA58T – Hà Lan, hiển thị và lập trình 2D. Hệ thống thủy lực Rexroth hoặc Hawe – Đức, bơm dầu thương hiệu Rexroth hoặc Voith/Eckerle – Đức.
• Máy chấn tôn thủy lực 100 tấn Yawei PBC-110/3100 sở hữu động cơ chính là động cơ servo giúp tăng tốc chấn, hạn chế tiếng ồn, tiết kiệm điện năng, hạn chế tối đa lỗi rò rỉ dầu trên hệ thống thủy lực, hạn chế sự tăng cao của nhiệt độ dầu khi làm việc giúp duy trì chế độ ổn định.

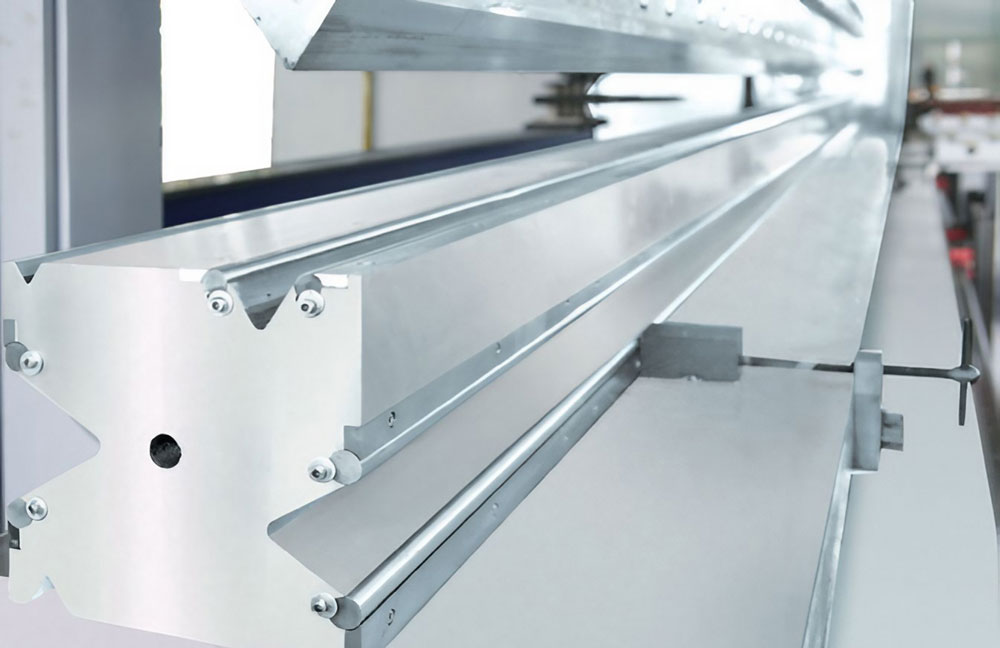

• Bàn làm việc được trang bị bàn bù cơ tự động điều khiển bằng CNC giải quyết triệt để hiện tượng võng sản phẩm.

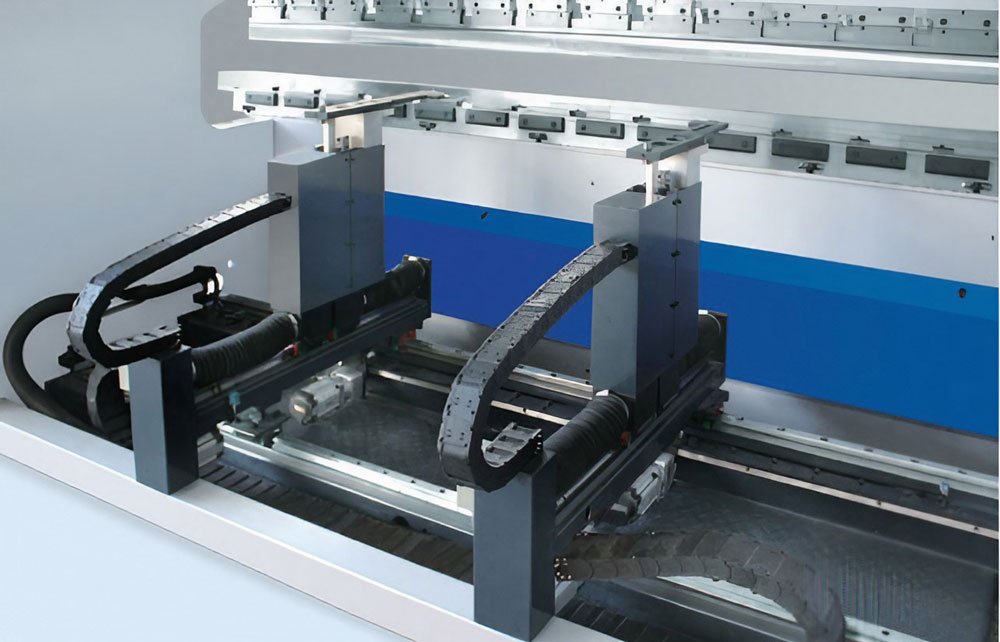

• Cữ sau tiêu chuẩn có 2 trục CNC (X, R), dẫn động bằng động cơ servo AC, di chuyển bằng vítme bi.
• Kết hợp hiệu quả với robot, nhiều lựa chọn nâng cấp theo yêu cầu khách hàng.

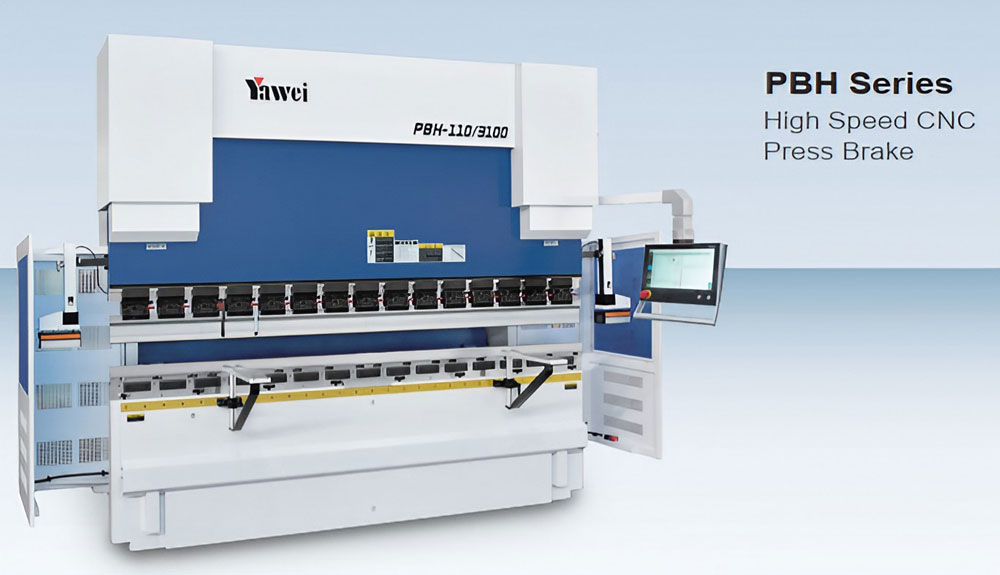

7.4. Máy chấn tôn thủy lực Yawei PBH-110/3100 và PBH-110/4100

• Máy chấn tôn thủy lực 100 tấn Yawei PBH-110/3100 và PBH-110/4100 là dòng máy chấn thủy lực chất lượng cao của Yawei với các tính năng hiện đại, kiểu dáng mang phong cách thiết kế châu Âu.
• Bộ điều khiển CNC DA53T từ Delem Hà Lan.
• Hệ thống thủy lực cao cấp Hawe – Đức, bơm dầu của hãng Voith/Eckerle (110T) – Đức, nâng cao tính ổn định, tin cậy của hệ thống thủy lực.
• Động cơ chính là động cơ servo giúp tăng tốc chấn, hạn chế tiếng ồn, tiết kiệm điện năng, hạn chế tối đa lỗi rò rỉ dầu trên hệ thống thủy lực, hạn chế sự tăng cao của nhiệt độ dầu khi làm việc giúp duy trì chế độ ổn định.
• Bàn làm việc được trang bị hệ thống bù thủy lực điều khiển CNC, hạn chế tình trạng võng khi chấn sản phẩm dài.
• Cữ sau tiêu chuẩn có 2 trục CNC (X, R) được chạy bằng động cơ servo AC, di chuyển bởi trục vít me bi nâng cao độ chính xác định vị.
• Máy chấn tôn thủy lực 100 tấn Yawei PBH-110/3100 và PBH-110/4100 an toàn với người làm việc nhờ có cửa bảo vệ an toàn ở 2 bên và phía sau máy.
• Nhiều lựa chọn nâng cấp, kết hợp tốt với robot.

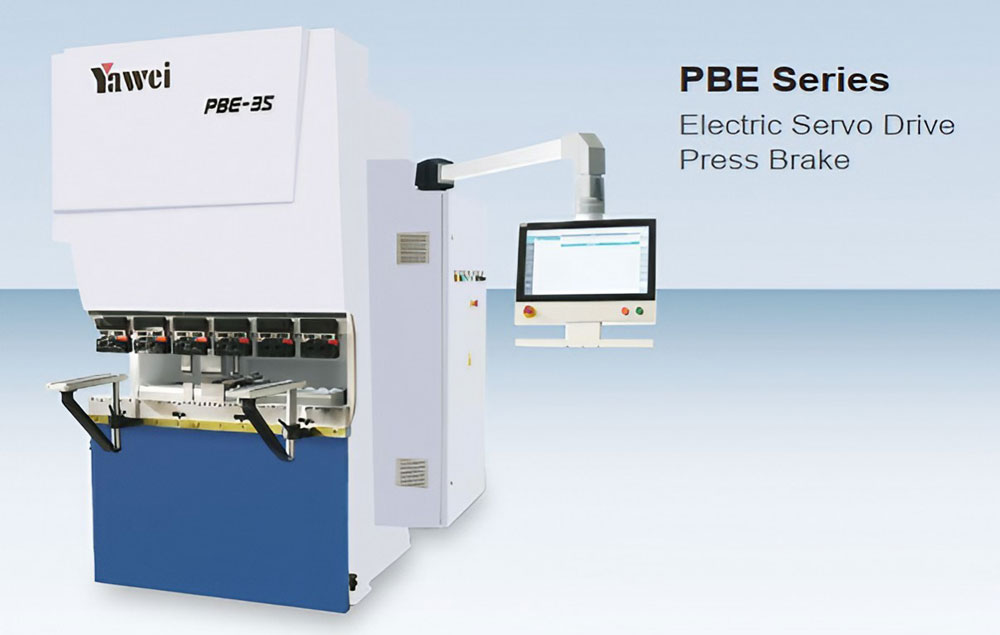

7.5. Máy chấn tôn thủy lực Yawei PBE-110/3100

• Động cơ servo kết hợp với vít me bi tạo lực chấn, điều khiển bởi CNC, xuống ram chính xác nên cải thiện đáng kể độ chính xác góc chấn.
• Không dùng hệ thống thủy lực nên tiết kiệm điện, hạn chế tiếng ồn, hạn chế lỗi phát sinh từ hệ thống thủy lực, bảo dưỡng đơn giản.
• Bộ điều khiển CNC DA53T từ Delem Hà Lan, linh phụ kiện điện nhập khẩu.
• Cữ sau linh hoạt và chính xác với 2 trục CNC X&R, dẫn động bởi động cơ servo thông qua vít me bi.
• Cửa bảo vệ gắn cảm biến an toàn cho người vận hành, trang bị bộ kẹp cơ khí thay dao nhanh, một bộ dao cối chấn cao cấp kèm theo máy.
• Máy có thể kết hợp làm việc với robot một cách hiệu quả.

Máy chấn tôn thủy lực 100 tấn là thiết bị quan trọng, quyết định trực tiếp đến chất lượng sản phẩm và năng suất của xưởng gia công tấm. Việc lựa chọn đúng thương hiệu, đúng cấu hình và đúng nhà cung cấp sẽ giúp doanh nghiệp tối ưu chi phí đầu tư, vận hành ổn định và nâng cao năng lực sản xuất trong dài hạn.

Weldcom hiện là đơn vị phân phối chính thức các dòng máy chấn Yawei tại Việt Nam. Với đa dạng các dòng máy chấn từ 100 tấn, 160 tấn, 200 tấn đến 300 tấn, kèm theo dịch vụ tư vấn kỹ thuật, lắp đặt – đào tạo vận hành, bảo hành – bảo trì chính hãng.

Liên hệ Weldcom để nhận tư vấn kỹ thuật và báo giá máy chấn tôn thủy lực 100 tấn phù hợp nhất cho nhu cầu sản xuất của bạn. Hân hạnh đón tiếp!
