Tìm hiểu về hệ điều khiển delem trên máy chấn CNC

Hệ điều khiển Delem là hệ điều khiển được sử dụng phổ biến trên các dòng máy chấn CNC để lập trình, quản lý và điều khiển quá trình chấn kim loại tấm.

Delem được thành lập năm 1976 và bắt đầu phát triển bộ điều khiển dành cho máy chấn từ năm 1978. Đến nay, hãng tập trung phát triển các giải pháp CNC cho thiết bị gia công kim loại tấm, trong đó hệ thống điều khiển máy chấn là một trong những nhóm sản phẩm chủ lực.

1. Hệ điều khiển Delem là gì?

Hệ điều khiển Delem là bộ điều khiển CNC được phát triển để lập trình và kiểm soát hoạt động của máy gia công kim loại tấm, đặc biệt là máy chấn. Hệ thống tiếp nhận dữ liệu sản phẩm, vật liệu, khuôn và các thông số chấn, sau đó điều khiển các trục của máy thực hiện chương trình đã thiết lập.

Trên máy chấn CNC, hệ điều khiển Delem sẽ là bộ phận giúp người vận hành điều khiển các cơ cấu chuyển động của máy bằng cách thiết lập chương trình trên màn hình điều khiển, trong khi controller xử lý dữ liệu và gửi lệnh tới các trục CNC, hệ cữ sau cùng những cơ cấu liên quan.

1.1. Vai trò của hệ điều khiển Delem

Tùy model và cấu hình máy, hệ điều khiển Delem có thể đảm nhiệm các chức năng như:

• Lập và lưu chương trình chấn.
• Thiết lập chiều dày và loại vật liệu.
• Quản lý khuôn trên, khuôn dưới và sản phẩm.
• Điều khiển các trục Y1, Y2 và các trục phụ trợ.
• Điều khiển hệ thống crowning trên model hỗ trợ.
• Điều khiển servo và biến tần.
• Tính toán trình tự chấn tự động trên các dòng đồ họa.
• Mô phỏng quá trình chấn và phát hiện nguy cơ va chạm trên các controller cao cấp.
• Kết nối USB hoặc phần mềm lập trình ngoại tuyến.

1.2. Hệ điều khiển Delem hoạt động như thế nào?

Quá trình vận hành cơ bản sẽ theo trình tự như sau:

Nhập dữ liệu sản phẩm → thiết lập vật liệu và khuôn → tạo chương trình chấn → hệ điều khiển tính toán vị trí các trục → máy thực hiện từng bước chấn → người vận hành kiểm tra và hiệu chỉnh khi cần.

Với các hệ điều khiển Delem có khả năng lập trình đồ họa, phần mềm còn có thể hỗ trợ tính toán trình tự chấn, mô phỏng chuyển động của sản phẩm và kiểm tra khả năng va chạm trước khi gia công thực tế. DA58T hỗ trợ lập trình 2D, tính trình tự chấn và collision detection, trong khi DA69T có thêm khả năng lập trình 3D.

2. Đặc điểm của hệ điều khiển Delem

Hệ điều khiển Delem được phát triển chuyên biệt cho các thiết bị gia công kim loại tấm, với giao diện lập trình trực quan, khả năng điều khiển nhiều trục và quản lý dữ liệu sản xuất. Tùy từng series, controller có thể sử dụng lập trình số, đồ họa 2D hoặc 3D cùng nhiều cấp độ mở rộng khác nhau.

2.1. Giao diện điều khiển trực quan

Nhiều hệ điều khiển Delem hiện sử dụng màn hình cảm ứng màu, cho phép người vận hành chuyển nhanh giữa khu vực lập trình và chế độ sản xuất. Giao diện được xây dựng riêng cho ứng dụng chấn, giúp các thông số quan trọng được bố trí trực tiếp trên hệ thống thay vì phải thao tác qua nhiều lớp menu.

Kích thước màn hình thay đổi theo từng controller. DA53T sử dụng màn hình cảm ứng 10,1 inch, DA58T sử dụng màn hình 15 inch, còn DA66T và DA69T đều sử dụng màn hình 17 inch.

2.2. Khả năng điều khiển nhiều trục CNC

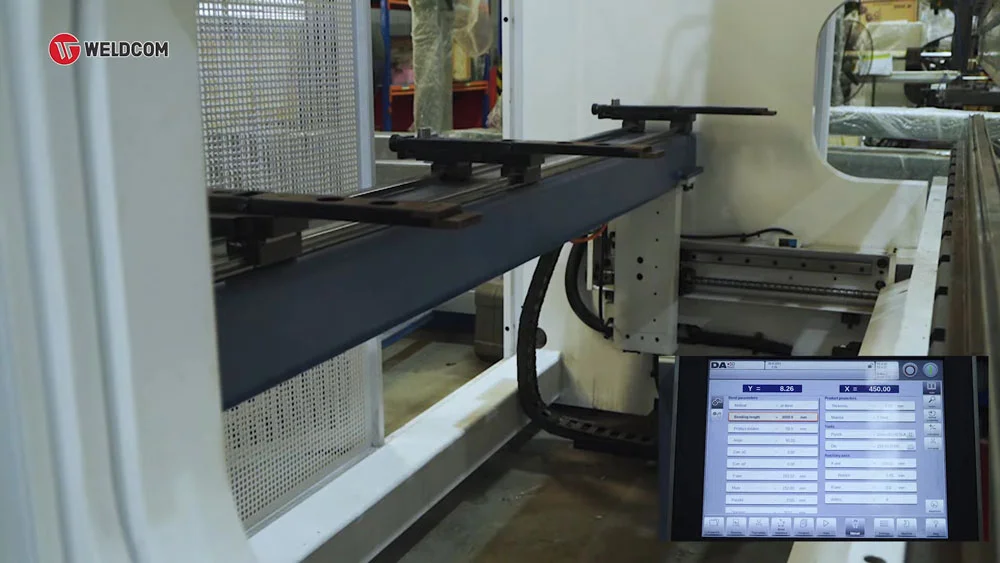

Các trục trên máy chấn có thể bao gồm Y1, Y2 của bàn trượt và các trục thuộc hệ cữ sau như X, R hoặc Z. Số lượng và loại trục thực tế phụ thuộc cấu hình máy cũng như khả năng của từng controller.

Ví dụ, hệ điều khiển Delem DA53T tiêu chuẩn có khả năng điều khiển tối đa 4 trục, gồm Y1, Y2 và 2 trục phụ. DA60 series sử dụng kiến trúc Modusys theo dạng module, cho phép nhà sản xuất máy mở rộng thêm trục và chức năng theo yêu cầu ứng dụng.

Vì vậy, không nên hiểu rằng hai máy cùng sử dụng hệ điều khiển Delem sẽ có số trục hoặc chức năng giống nhau. Controller chỉ là một thành phần trong toàn bộ cấu hình điều khiển của máy chấn.

2.3. Hỗ trợ nhiều cấp độ lập trình

Khả năng lập trình là điểm khác biệt đáng chú ý giữa các dòng hệ điều khiển Delem.

DA53T thuộc nhóm numerical touch CNC, tập trung vào lập trình số và vận hành trực tiếp trên màn hình cảm ứng. DA58T nâng lên lập trình đồ họa 2D với khả năng tính trình tự chấn và phát hiện va chạm. DA69T hỗ trợ cả lập trình 2D và 3D cùng mô phỏng sản phẩm và máy ở dạng 3D.

2.4. Quản lý sản phẩm, vật liệu và dụng cụ

Hệ điều khiển Delem có thể lưu dữ liệu phục vụ sản xuất như chương trình, sản phẩm, vật liệu và dụng cụ. DA53T, chẳng hạn, được trang bị thư viện tool, material và product, đồng thời hỗ trợ bộ nhớ USB để sao lưu hoặc trao đổi dữ liệu.

Khả năng lưu chương trình đặc biệt hữu ích với doanh nghiệp thường xuyên sản xuất lặp lại các chi tiết. Người vận hành có thể gọi lại chương trình đã thiết lập thay vì nhập lại toàn bộ thông số cho mỗi lần sản xuất.

2.5. Khả năng kết nối và mở rộng

Tùy model, hệ điều khiển Delem hỗ trợ USB, network, các giao diện ngoại vi và phần mềm lập trình offline. Những dòng DA60 còn tương thích kiến trúc Modusys để mở rộng chức năng theo cấu hình máy.

Delem cũng phát triển phần mềm Profile dành cho việc lập trình và mô phỏng trên máy tính. Phương án này cho phép chuẩn bị chương trình ngoài máy chấn, qua đó hạn chế việc chiếm dụng thời gian máy cho công việc lập trình.

3. Ưu điểm của hệ điều khiển Delem trên máy chấn CNC

3.1. Đơn giản hóa quá trình lập trình chấn

Giao diện được thiết kế trực tiếp cho ứng dụng máy chấn là một trong những ưu điểm của hệ điều khiển Delem. Người vận hành có thể thiết lập chương trình, lựa chọn vật liệu, khuôn và quản lý các bước chấn ngay trên cùng hệ thống.

Các controller cảm ứng còn cho phép chuyển nhanh giữa khu vực lập trình và sản xuất, giúp giảm số thao tác cần thực hiện trong quá trình chuẩn bị máy.

3.2. Rút ngắn thời gian thiết lập máy

Trên những hệ điều khiển Delem có chức năng đồ họa, vị trí các trục và trình tự chấn có thể được hệ thống hỗ trợ tính toán trước khi sản xuất. DA58T có khả năng tính bend sequence và mô phỏng trình tự với máy, sản phẩm và dụng cụ theo tỷ lệ thực.

Việc chuẩn bị chương trình trước giúp giảm một phần thao tác thử và điều chỉnh tại máy, đặc biệt đối với sản phẩm có nhiều bước chấn.

3.3. Hỗ trợ duy trì độ chính xác của quá trình chấn

Hệ điều khiển Delem kiểm soát vị trí các trục theo chương trình và cấu hình do nhà sản xuất máy tích hợp. Những dòng controller khác nhau còn hỗ trợ thuật toán điều khiển trục Y, crowning và các giao diện hiệu chỉnh khác nhau.

Tuy nhiên, độ chính xác cuối cùng của sản phẩm không phụ thuộc riêng vào hệ điều khiển. Độ cứng máy, hệ thủy lực hoặc servo, thước đo vị trí, hệ cữ sau, khuôn, vật liệu và quy trình vận hành đều ảnh hưởng đến kết quả chấn.

3.4. Hỗ trợ giảm sai sót khi gia công chi tiết phức tạp

Các hệ điều khiển Delem DA58T, DA66T và DA69T hỗ trợ automatic bend sequence calculation và collision detection. Trong đó DA66T cung cấp lập trình sản phẩm 2D với thiết lập máy 3D, còn DA69T hỗ trợ cả lập trình 2D và 3D.

Các công cụ mô phỏng giúp người vận hành đánh giá trình tự thao tác, vị trí khuôn và khả năng va chạm trước khi đưa chi tiết vào sản xuất thực tế.

3.5. Thuận tiện khi quản lý và tái sử dụng chương trình

Khả năng lưu sản phẩm, khuôn và chương trình giúp hệ điều khiển Delem phù hợp với môi trường sản xuất nhiều mã hàng. Khi một sản phẩm được gia công lại, chương trình đã lưu có thể được gọi ra để tiếp tục sử dụng và hiệu chỉnh nếu cần.

4. Các loại hệ điều khiển Delem phổ biến

Các hệ điều khiển Delem dành cho máy chấn được phát triển theo nhiều cấp độ, từ controller dành cho máy conventional đến những hệ thống CNC đồ họa 2D và 3D. Những model phổ biến gồm DA41T, DA53T, DA58T, DA66T, DA69T và các thế hệ DA66S, DA69S mới hơn.

4.1. Hệ điều khiển Delem DA41T

DA41T thuộc DA40Touch series, được Delem phát triển cho các máy chấn conventional, bao gồm ứng dụng máy chấn torsion bar. Hệ thống sử dụng lập trình numerical và giao diện cảm ứng để điều khiển các chức năng cơ bản của máy.

Tùy cấu hình, DA41T có thể điều khiển bàn trượt và cữ sau. Phiên bản DA42T mở rộng thêm khả năng điều khiển cữ sau hai trục X + R và chức năng crowning.

4.2. Hệ điều khiển Delem DA53T

DA53T là hệ điều khiển Delem thuộc DA50Touch series, được giới thiệu trong lịch sử sản phẩm của Delem vào năm 2016. Controller này được phát triển cho máy chấn đồng bộ và tập trung vào khả năng lập trình numerical thông qua giao diện cảm ứng.

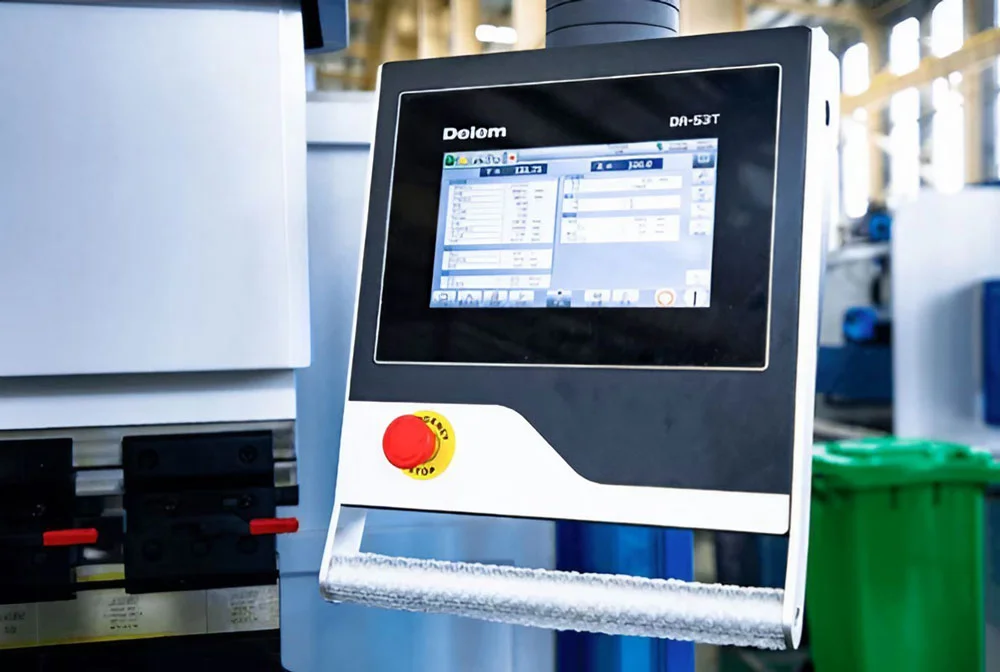

DA53T sử dụng màn hình TFT màu cảm ứng 10,1 inch, độ phân giải 1024 x 600 pixel và tiêu chuẩn có khả năng điều khiển tối đa 4 trục, gồm Y1, Y2 cùng 2 trục phụ. Hệ thống cũng hỗ trợ crowning control, thư viện dụng cụ, vật liệu, sản phẩm, giao tiếp USB và phần mềm offline Profile-T.

Với cấu hình tương đối gọn nhưng vẫn cung cấp các chức năng cần thiết cho máy chấn CNC đồng bộ, DA53T phù hợp với nhiều ứng dụng chấn kim loại tấm không yêu cầu lập trình đồ họa 2D hoặc 3D trực tiếp trên controller.

Cần phân biệt DA53T với DA53Tx. DA53Tx là thế hệ ra mắt sau, có màn hình 15,6 inch và bổ sung khả năng lập trình đồ họa 2D cho sản phẩm và dụng cụ.

4.3. Hệ điều khiển Delem DA58T

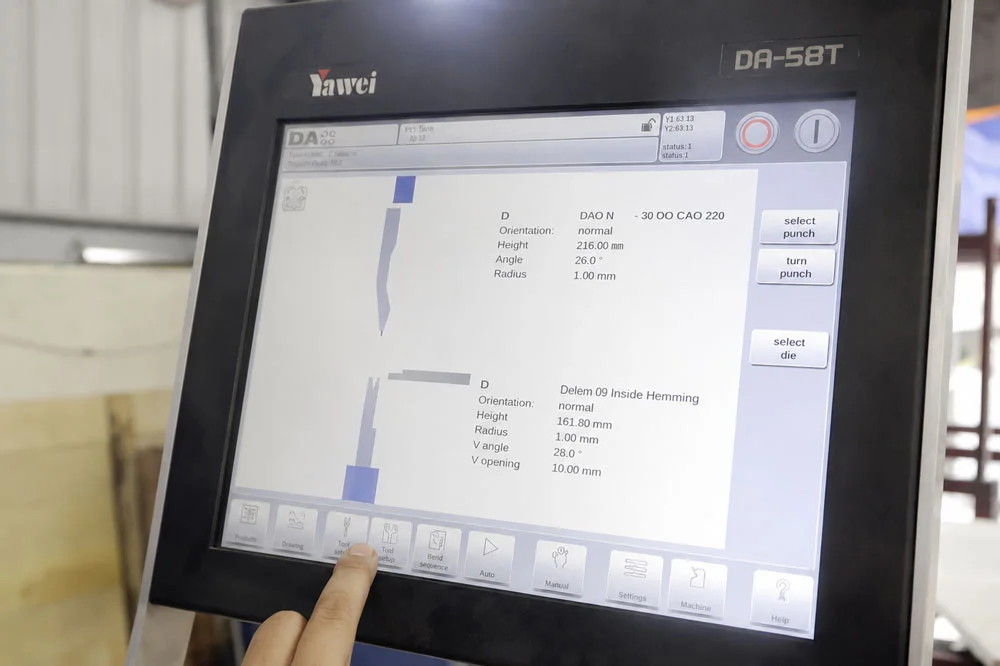

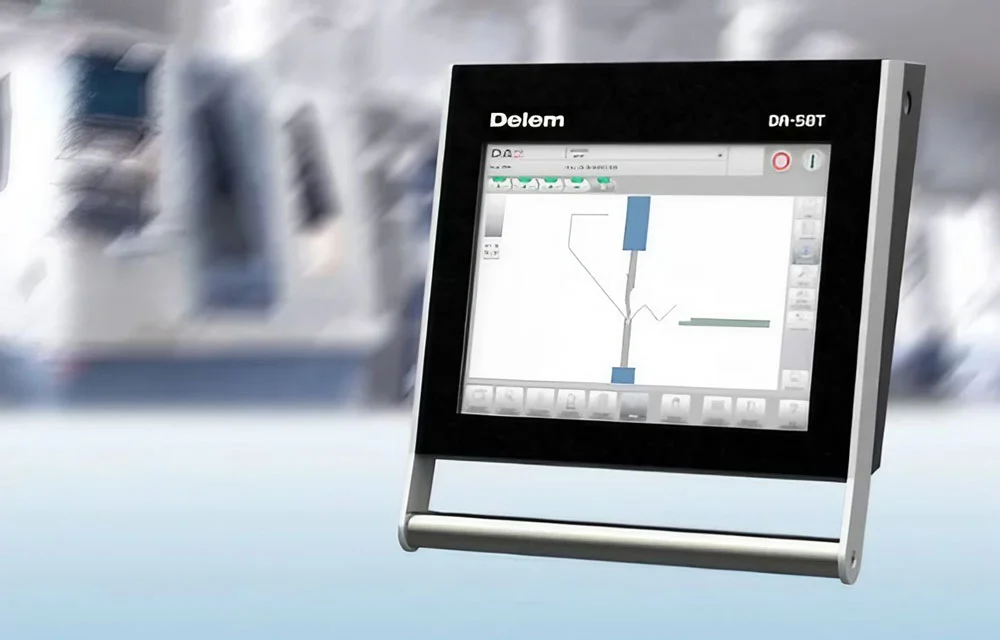

DA58T thuộc DA50Touch series nhưng được định vị ở nhóm điều khiển đồ họa 2D. Controller sử dụng màn hình cảm ứng màu 15 inch và hỗ trợ 2D graphical programming, tính toán trình tự chấn tự động, collision detection và crowning control.

Trong quá trình lập trình, hệ điều khiển Delem DA58T có thể tính toán vị trí các trục và mô phỏng trình tự chấn với sản phẩm, máy và bộ khuôn. Đây là bước nâng cấp đáng kể so với nhóm controller numerical khi doanh nghiệp thường xuyên gia công những chi tiết có nhiều bước chấn.

Phiên bản DA58Tx mới hơn sử dụng màn hình 18,5 inch và tiêu chuẩn hỗ trợ tối đa 4 trục, đồng thời vẫn duy trì lập trình đồ họa 2D, bend sequence calculation và collision detection.

Bạn có thể xem thêm chi tiết về hệ điều hành Delem DA58T qua video của Weldcom sau đây:

4.4. Hệ điều khiển Delem DA66T và DA66S

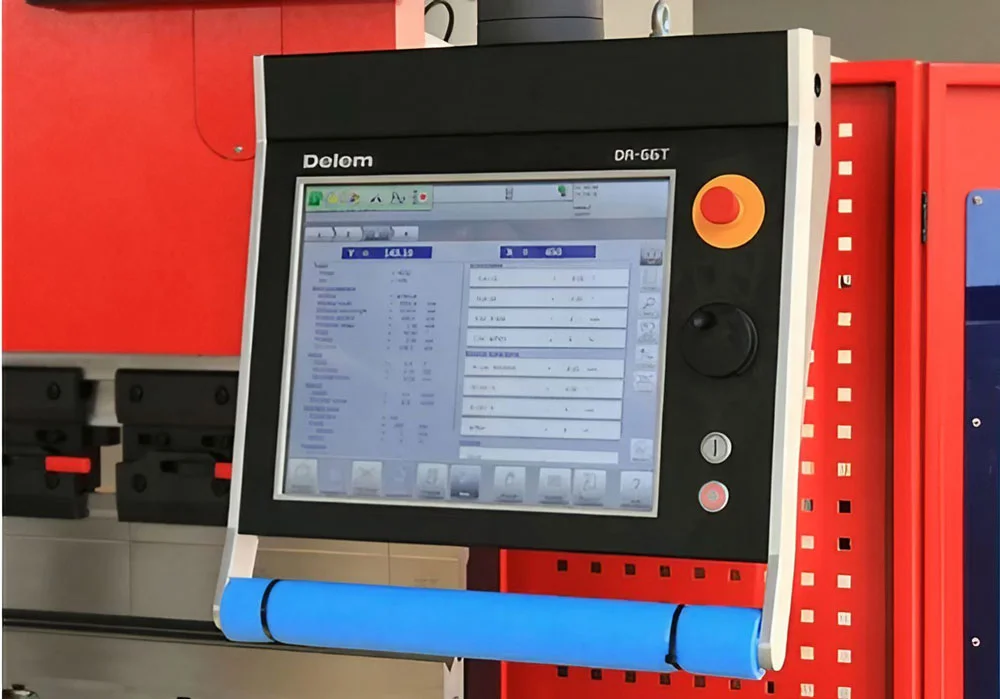

DA66T thuộc DA60 series và sử dụng kiến trúc điều khiển modular. Hệ thống hỗ trợ lập trình đồ họa 2D, tự động tính trình tự chấn, phát hiện va chạm và thiết lập máy 3D với nhiều trạm dụng cụ. DA66T sử dụng màn hình cảm ứng 17 inch, độ phân giải 1280 x 1024 pixel.

DA66S là thế hệ mới hơn thuộc DA60S series, tiếp tục tập trung vào lập trình 2D cùng tính toán trình tự chấn và collision detection. Delem đưa DA66S vào lịch sử sản phẩm từ năm 2021.

4.5. Hệ điều khiển Delem DA69T và DA69S

DA69T là hệ điều khiển Delem dành cho các ứng dụng máy chấn cao cấp. Điểm khác biệt nổi bật là khả năng lập trình cả 2D và 3D, kết hợp mô phỏng 3D trong quá trình lập trình và sản xuất. Controller sử dụng màn hình cảm ứng 17 inch và hỗ trợ Delem Modusys để mở rộng hệ thống.

DA69S là thế hệ thuộc DA60S series được Delem giới thiệu từ năm 2021. Model này tiếp tục cung cấp lập trình 2D/3D, tự động tính bend sequence, collision detection và thiết lập máy 3D.

Bảng dưới đây giúp phân biệt nhanh các hệ điều khiển Delem:

*** Thông tin trong bảng mang tính phân nhóm theo khả năng của controller. Chức năng thực tế của máy chấn còn phụ thuộc cấu hình được nhà sản xuất máy tích hợp.

5. Nên chọn hệ điều khiển Delem nào cho máy chấn CNC?

Nhu cầu chấn cơ bản

• Với máy chấn conventional và sản phẩm có trình tự tương đối đơn giản, các controller thuộc DA40 series có thể đáp ứng nhu cầu điều khiển cơ bản.
• DA41T được Delem phát triển cho nhóm máy này với giao diện numerical touch.

Máy chấn CNC phục vụ sản xuất phổ thông

• DA53T phù hợp với máy chấn CNC đồng bộ cần điều khiển Y1, Y2 cùng các trục phụ nhưng không nhất thiết phải lập trình sản phẩm bằng đồ họa 2D hoặc 3D trên màn hình. Khả năng điều khiển tối đa 4 trục tiêu chuẩn, quản lý thư viện và kết nối Profile-T giúp hệ điều khiển Delem DA53T đáp ứng nhiều cấu hình máy chấn thông dụng.
• Nhóm này có thể ứng dụng trong sản xuất tủ điện, thang máng cáp, nội thất kim loại, vỏ thiết bị và nhiều loại chi tiết gia công kim loại tấm.

Gia công sản phẩm có nhiều bước chấn

• Nếu doanh nghiệp thường xuyên xử lý các chi tiết cần nhiều bước chấn, khả năng lập trình đồ họa của DA58T hoặc các dòng cao hơn có thể mang lại lợi thế.
• DA58T hỗ trợ tính bend sequence và collision detection, giúp người vận hành kiểm tra trình tự sản xuất trực quan hơn.

Sản phẩm phức tạp và máy chấn nhiều trục

• Các hệ điều khiển Delem DA66 hoặc DA69 phù hợp hơn với máy chấn cao cấp cần khả năng mở rộng và mô phỏng chuyên sâu. Đặc biệt, DA69T và DA69S hỗ trợ lập trình 3D, phù hợp khi cần xử lý hình học sản phẩm phức tạp hoặc đánh giá trình tự chấn trực quan.
• Doanh nghiệp không nên lựa chọn hệ điều khiển Delem chỉ dựa trên tên model. Số trục, hệ cữ sau, crowning, kiểu truyền động, cảm biến, kết cấu máy, loại sản phẩm và yêu cầu tự động hóa cần được đánh giá đồng thời trước khi chốt cấu hình.

Xem thêm: Hướng dẫn sử dụng máy chấn CNC đúng kỹ thuật

6. Câu hỏi thường gặp về hệ điều khiển Delem

6.1. Hệ điều khiển Delem có thể nâng cấp cho máy chấn cũ không?

Có, trong một số trường hợp. Delem có nhóm DA-Retrofit dành cho việc nâng cấp hệ điều khiển trên các máy chấn đã sử dụng lâu năm. Tuy nhiên, khả năng nâng cấp phải được đánh giá dựa trên controller hiện tại, kết nối, linh kiện điện tử, hệ thủy lực và hệ thống phản hồi vị trí của từng máy.

6.2. Delem được sử dụng trên loại máy nào?

Delem phát triển hệ thống CNC cho máy gia công kim loại tấm. Trong đó, DA series được sử dụng cho máy chấn, còn DAC series là bộ điều khiển dành cho máy cắt tôn. Với từ khóa hệ điều khiển Delem trong lĩnh vực máy chấn, các dòng DA40, DA50 và DA60 là những series quan trọng cần quan tâm.

6.3. Hệ điều khiển Delem có lập trình 3D được không?

Có, nhưng không phải tất cả hệ điều khiển Delem đều hỗ trợ lập trình 3D. DA69T và DA69S có khả năng lập trình cả 2D và 3D, trong khi DA58T và DA66T tập trung vào lập trình sản phẩm 2D. DA53T là controller numerical touch và không thuộc nhóm lập trình đồ họa 3D.

6.4. Có thể lập trình Delem trên máy tính không?

Có. Delem cung cấp phần mềm Profile cho phép thực hiện công việc lập trình và mô phỏng quá trình chấn trên máy tính. Profile-T hỗ trợ chuẩn bị chương trình theo hệ DA-Touch, bao gồm các chức năng kiểm tra khả năng gia công, dụng cụ và nguy cơ va chạm trước khi chuyển chương trình tới máy.

Hệ điều khiển Delem đóng vai trò quan trọng trong việc lập trình, quản lý và kiểm soát quá trình vận hành máy chấn CNC. Từ DA41T, DA53T đến các dòng đồ họa DA58T, DA66 và DA69, mỗi controller được phát triển cho một cấp độ ứng dụng khác nhau, vì vậy cần lựa chọn dựa trên cấu hình máy và nhu cầu sản xuất thực tế.
