Dây chuyền sản xuất dầm hộp gồm những thiết bị nào?

Dây chuyền sản xuất dầm hộp không phải máy hàn hay cổng hàn. Hệ thống gồm thiết bị bố trí theo dòng chảy sản phẩm, tổ hợp thép tấm thành dầm hộp hoàn thiện với năng suất, chất lượng và khả năng truy xuất ổn định.

1. Dây chuyền sản xuất dầm hộp là gì?

1.1. Dầm hộp là gì?

Dầm hộp là dạng kết cấu có tiết diện kín, được tổ hợp từ bốn tấm thép: 2 tấm cánh,  2 tấm thành. Để tăng chịu lực, bên trong dầm được hàn thêm vách ngăn, gân tăng cứng, bản nối hoặc chi tiết gia cường khác. Dầm hộp tổ hợp cần được phân biệt với thép hộp định hình hoặc thép hộp cán sẵn. Thép hộp định hình thường có kích thước tiêu chuẩn, được sản xuất hàng loạt tại nhà máy luyện kim. Dầm hộp tổ hợp được chế tạo từ thép tấm theo kích thước, chiều dày, tiết diện và yêu cầu riêng của dự án.

Tiết diện kín giúp dầm hộp có độ cứng chống xoắn cao, khả năng chịu tải theo nhiều phương và gọn hơn so với kết cấu tiết diện hở. Cấu tạo kín khiến quá trình gá tổ hợp, hàn bên trong, kiểm soát biến dạng và kiểm tra chất lượng phức tạp hơn.

1.2. Dây chuyền sản xuất dầm hộp dùng để làm gì?

Dây chuyền sản xuất dầm hộp ứng dụng gia công hoàn thiện toàn bộ hoặc một phần  của dầm hộp, từ thép tấm đầu vào đến sản phẩm hoàn thiện chuyển sang công đoạn lắp dựng.

Nhiệm vụ chính của dây chuyền gồm:

• Chuẩn bị và cắt thép tấm theo bản vẽ
• Gia công mép hàn, lỗ công nghệ và chi tiết liên kết
• Gá tổ hợp các tấm thành, tấm cánh và vách ngăn
• Hàn đính, hàn bên trong và hàn các đường dọc bên ngoài
• Lật, chuyển và định vị dầm giữa các tư thế hàn
• Nắn chỉnh biến dạng, kiểm tra kích thước và chất lượng mối hàn
• Phun bi, sơn phủ, đánh dấu và hoàn thiện

Mức độ tự động hóa của từng dây chuyền phụ thuộc vào sản lượng, kích thước dầm, chiều dày vật liệu, tiêu chuẩn kiểm tra và mặt bằng thực tế của nhà máy.

1.3. Dây chuyền sản xuất dầm hộp khác gì dây chuyền hàn dầm hộp?

Hai khái niệm này có phạm vi khác nhau. Dây chuyền sản xuất dầm hộp gồm toàn bộ dòng chảy chế tạo từ chuẩn bị phôi, tổ hợp, hàn, lật chuyển, gia công thứ cấp, kiểm tra đến xử lý bề mặt. Dây chuyền hàn dầm hộp tập trung vào khu vực từ gá tổ hợp đến hoàn thành các mối hàn chính. Cấu hình thường gồm trạm gá, máy hàn dạng cổng.

Một nhà máy đã máy cắt, máy khoan, phun bi và sơn chỉ cần đầu tư thêm cụm máy tổ hợp dầm và hệ thống lật. Trường hợp xây dựng nhà máy mới hoặc nâng cấp toàn diện, doanh nghiệp nên tiếp cận theo mô hình dây chuyền sản xuất tự động hoàn chỉnh.

Xem thêm: Dây chuyền sản xuất dầm H cho nhà máy kết cấu thép

2. Những lĩnh vực sử dụng dầm hộp

2.1. Kết cấu cầu thép và công trình hạ tầng

Dầm hộp được sử dụng trong kết cấu cầu thép, cầu vượt, kết cấu đỡ đường trên cao và các hạng mục hạ tầng đô thị có yêu cầu cao về khả năng chịu uốn và chống xoắn. Tại các dự án, dầm thường có chiều dài lớn, thép tấm dày, nhiều vách ngăn bên trong và yêu cầu kiểm tra mối hàn nghiêm ngặt. Yêu cầu dây chuyền sản xuất phải duy trì được độ thẳng, độ vuông tiết diện, vị trí vách ngăn và chất lượng đường hàn  trên toàn bộ chiều dài sản phẩm.

2.2. Nhà xưởng công nghiệp và kết cấu nhịp lớn

Trong xưởng công nghiệp, dầm hộp được ứng dụng làm cột, dầm chính, kết cấu đỡ mái nhịp lớn, khung chịu tải tập trung và các cấu kiện cần tiết diện gọn. So với kết cấu tiết diện hở, dầm hộp tạo thuận lợi về mặt kiến trúc và khả năng chịu tải. Đây là lựa chọn phù hợp cho nhà máy công nghiệp nặng, trung tâm logistics, nhà ga, sân vận động và công trình có kết cấu nhịp lớn

2.3. Thiết bị nâng hạ và kết cấu cơ khí nặng

Dầm hộp có trong dầm cầu trục, cổng trục, cần trục, thiết bị bốc xếp, máy công trình và nhiều kết cấu cơ khí chịu tải động. Sản phẩm yêu cầu kiểm soát chặt chẽ độ võng, độ xoắn, ứng suất dư và độ bề bỉ. Dây chuyền phải bảo đảm chất lượng mối hàn, độ chính xác hình học, đáp ứng quá trình lắp ráp cơ khí phía sau.

2.4. Kết cấu thép đặc thù theo bản vẽ dự án

Một số dự án kết cấu thép dùng dầm hộp có tiết diện thay đổi, dầm côn, dầm cong, hộp lệch tâm hoặc hộp tích hợp nhiều gân và vách ngăn. Dây chuyền cần có khả năng điều chỉnh linh hoạt, hỗ trợ nhiều chương trình hàn và xử lý được sai lệch thực tế của phôi.

3. Quy trình trong dây chuyền sản xuất dầm hộp

Quy trình cụ thể dựa trên thiết kế dầm, tiêu chuẩn dự án và công nghệ hàn. Một dây chuyền sản xuất dầm hộp  tiêu chuẩn gồm các công đoạn:

3.1. Tiếp nhận bản vẽ và xây dựng quy trình công nghệ

Phân tích bản vẽ chế tạo, kích thước tổng thể, chiều dày tấm, vị trí vách ngăn, dạng liên kết và kiểm tra mối hàn.

Nhà máy xây dựng trình tự tổ hợp, phương án gá, tư thế hàn, quy trình hàn WPS, thứ tự lật dầm và biện pháp kiểm soát biến dạng từ dữ liệu. Đây là bước quyết định cấu hình thiết bị và thời gian chu kỳ của toàn bộ dây chuyền.

3.2. Chuẩn bị vật liệu và cắt phôi thép tấm

• Thép tấm cần được kiểm tra chủng loại, chiều dày, độ phẳng và tình trạng bề mặt trước khi đưa vào gia công.
• Phần mềm nesting sắp xếp chi tiết trên tấm giúp tối ưu vật liệu.
• Máy cắt CNC (plasma, oxy-gas hoặc laser) thực hiện cắt tấm thành, tấm cánh, vách ngăn và gân tăng cứng theo bản vẽ.
• Sau khi cắt, các chi tiết được làm sạch ba via, đánh dấu mã và phân loại.

3.3. Gia công mép hàn và lỗ công nghệ

• Các cạnh của chi tiết tiếp tục được phay mép, vát mép hoặc tạo rãnh theo thiết kế. Độ chính xác của khe hở, góc vát và mặt chân ảnh hưởng trực tiếp đến độ ngấu, lượng kim loại đắp và biến dạng sau hàn.

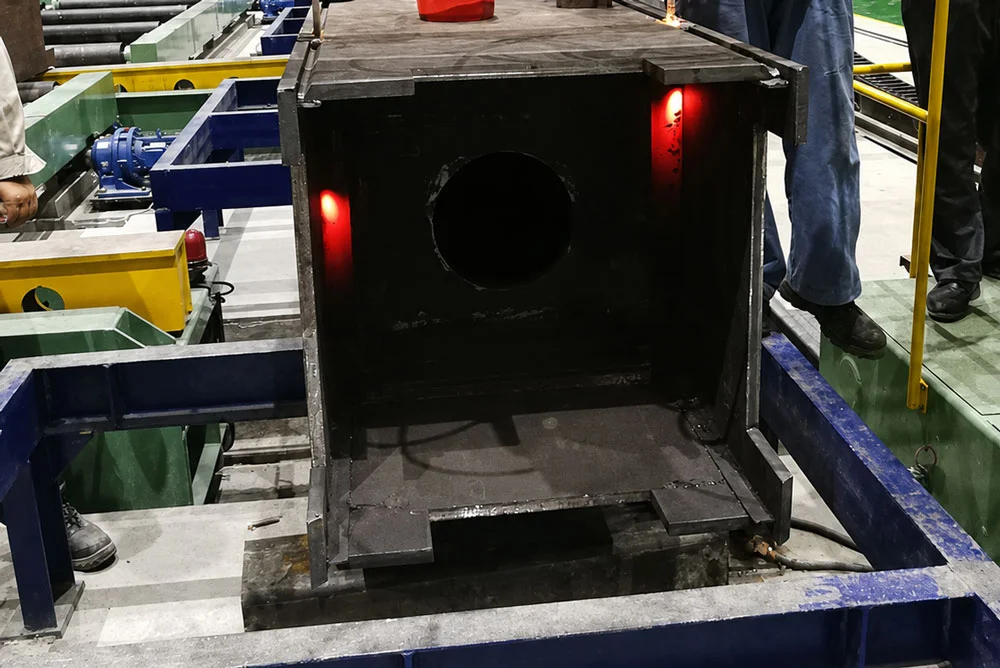

• Ở một số kết cấu, tấm cánh, tấm thành cần gia công lỗ hàn điện xỉ, lỗ thoát khí, lỗ kiểm tra hoặc vị trí liên kết cơ khí.

3.4. Tổ hợp vách ngăn và gân tăng cứng

• Vách ngăn, gân tăng cứng và chi tiết bên trong được định vị trên tấm đáy hoặc tấm thành the bản vẽ.
• Người vận hành kiểm soát khoảng cách, độ vuông và vị trí tương quan giữa các chi tiết trước khi hàn đính.
• Những mối hàn bên trong phải thực hiện đúng trình tự bởi sau khi đóng tấm còn lại, khả năng tiếp cận vào lòng dầm bị hạn chế.

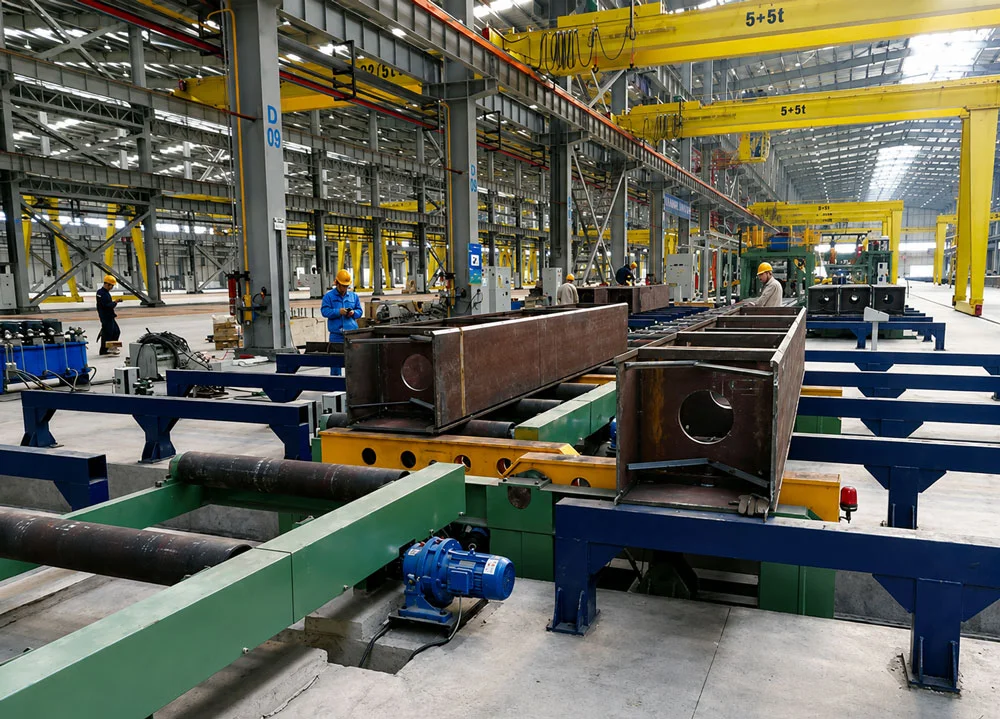

3.5. Tổ hợp tiết diện chữ U

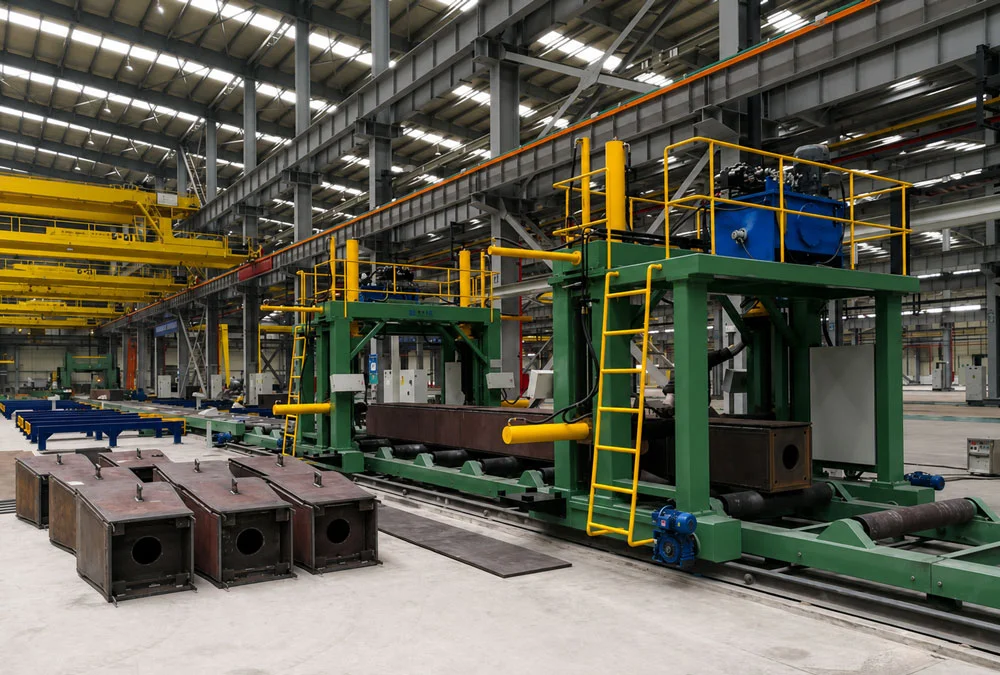

• Tấm đáy và hai tấm thành được gá tổ hợp để tạo thành tiết diện chữ U. Hệ thống ép và căn chỉnh giữ ổn định khoảng cách giữa hai thành, độ vuông góc và vị trí dọc của các tấm.
• Quá trình hàn đính cần đủ độ bền để duy trì hình dạng trong lúc chuyển phôi, nhưng không tạo ra lượng nhiệt quá lớn gây biến dạng.

3.6. Hàn bên trong và đóng tấm nắp

• Các mối hàn bên trong giữa tấm thành, tấm đáy, vách ngăn và gân tăng cứng được hoàn thiện bằng GMAW, FCAW hoặc quy trình phù hợp.

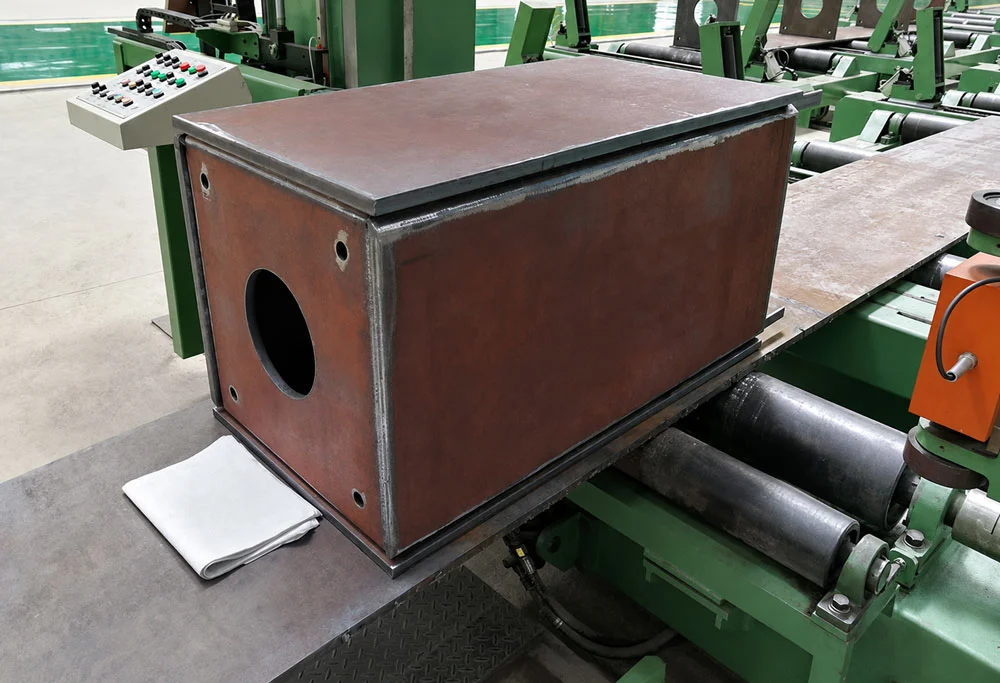

• Tấm nắp sau đó được đặt vào vị trí, ép căn chỉnh và hàn đính để khép kín tiết diện. Thiết kế sử dụng vách ngăn kín, hàn điện xỉ được áp dụng tại các vị trí đã chuẩn bị lỗ công nghệ để liên kết vách ngăn với tấm ngoài.
• Công nghệ này phụ thuộc vào cấu tạo liên kết và WPS của dự án.

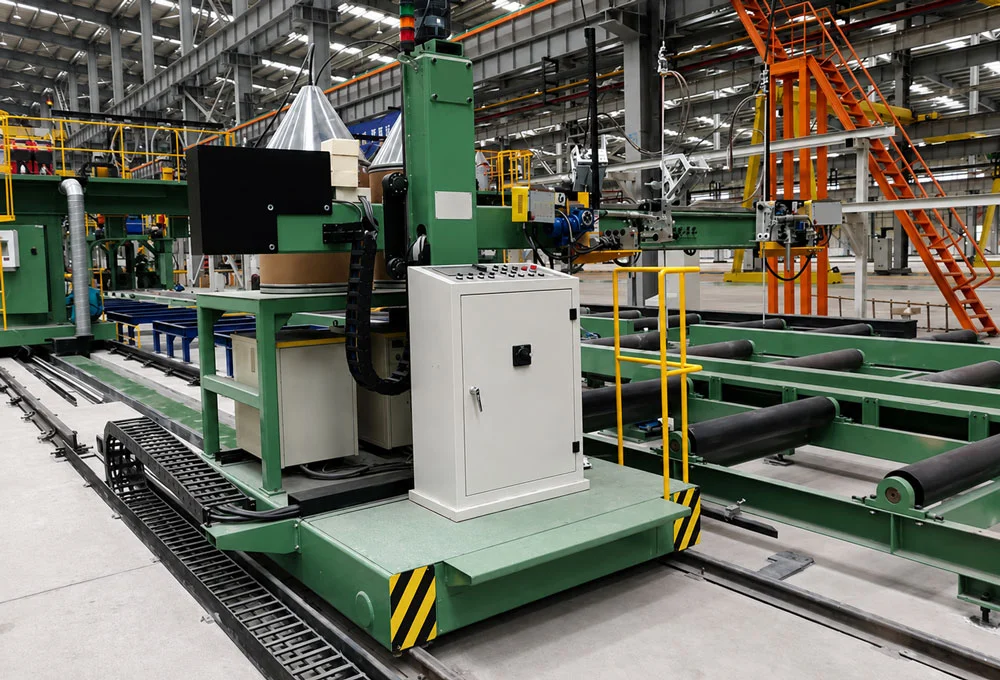

3.7. Hàn các đường dọc bên ngoài

Các đường hàn dọc là công đoạn chiếm tỷ trọng lớn trong thời gian chế tạo dầm hộp. Hàn hồ quang chìm SAW thường dùng bởi năng suất đắp cao, hồ quang ổn định và chất lượng đường hàn đồng đều.

Hệ thống có thể sử dụng hàn một dây, Tandem SAW, Triple SAW hoặc Tandem ICE. Cấu hình nhiều dây giúp tăng lượng kim loại đắp, rút ngắn số lớp hàn và nâng cao thời gian hồ quang hoạt động.

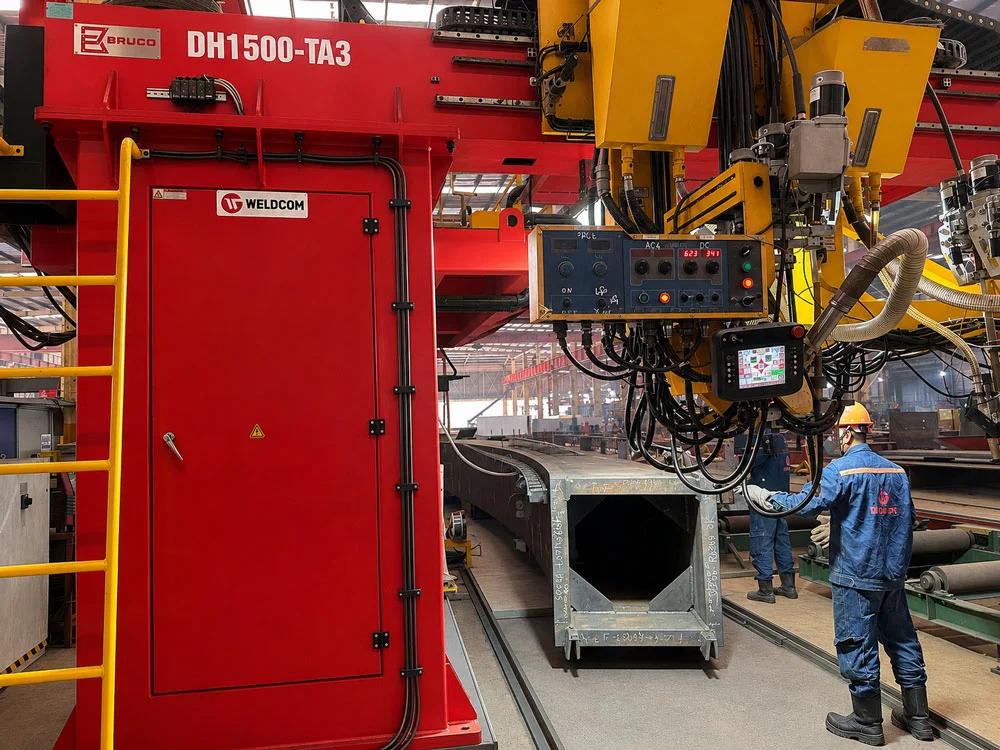

Cổng hàn DH1500 Bruco được thiết kế cho dầm hộp kích thước từ 300 đến 1.500 mm, chiều dài đến 15.000 mm, tích hợp servo điều khiển mỏ và cảm biến laser dò đường. Hệ thống hỗ trợ các cấu hình TPA2, TA3 và Tandem ICE tùy theo yêu cầu về chiều dày, độ ngấu và năng suất.

Xem thêm: Dây chuyền đính - hàn dầm tự động

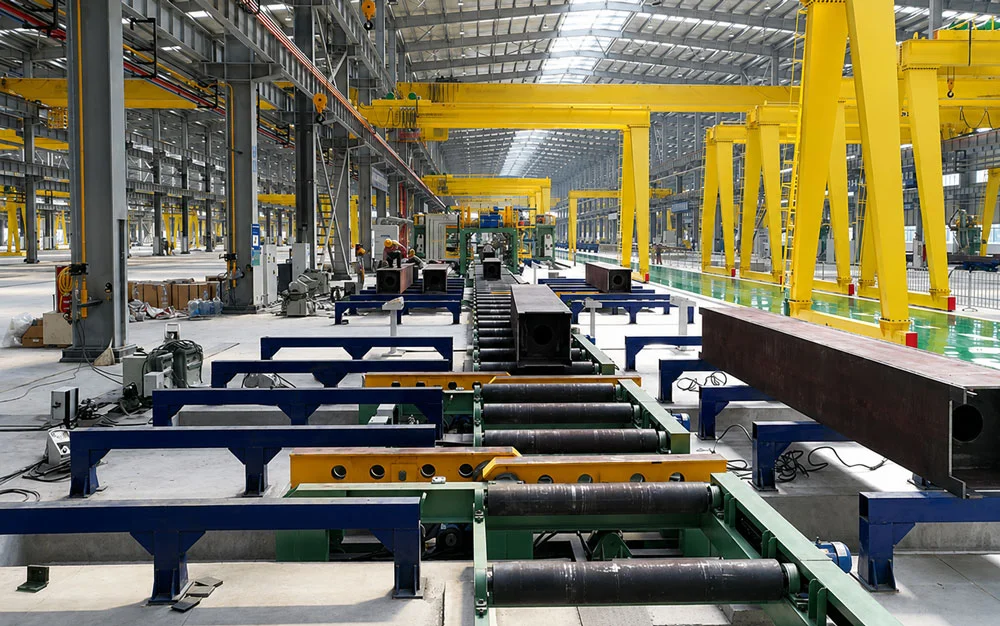

3.8. Lật và trung chuyển dầm

Dầm hộp phải được xoay giữa các đường hàn để đưa liên kết về tư thế thuận lợi. Trạm lật thực hiện góc 90°, 180° hoặc góc nghiêng theo quy trình hàn.

Việc sử dụng cầu trục làm tăng thời gian chờ, chiếm dụng thiết bị nâng và tiềm ẩn rủi ro mất ổn định tải. Hệ thống lật chuyên dụng, băng tải và trạm trung chuyển giúp đồng bộ dòng chảy, giảm thao tác móc cẩu và duy trì nhịp sản xuất.

3.9. Nắn chỉnh và gia công thứ cấp

• Nhiệt hàn tạo ra co ngót dọc, biến dạng góc, cong vênh tấm và sai lệch tiết diện, vì vậy dầm được kiểm tra độ thẳng, độ xoắn, độ vuông và kích thước đường chéo.
• Nhà máy sử dụng máy ép, cơ cấu nắn thủy lực, gia nhiệt cục bộ hoặc phương án kết hợp. Dầm được khoan, phay đầu, cắt đầu, lắp bản mã, gân ngoài và các chi tiết liên kết theo bản vẽ.

3.10. Kiểm tra chất lượng, phun bi và sơn phủ

Dầm hoàn thiện được kiểm tra kích thước và chất lượng mối hàn. Các phương pháp thường gồm:

• Kiểm tra ngoại quan VT.
• Kiểm tra từ tính MT hoặc thẩm thấu PT.
• Kiểm tra siêu âm UT.
• Kiểm tra kích thước, độ thẳng, độ xoắn và độ vuông tiết diện.

Sau khi đạt yêu cầu, sản phẩm được phun bi làm sạch, sơn lót, sơn phủ, đánh dấu và chuyển sang khu vực thành phẩm.

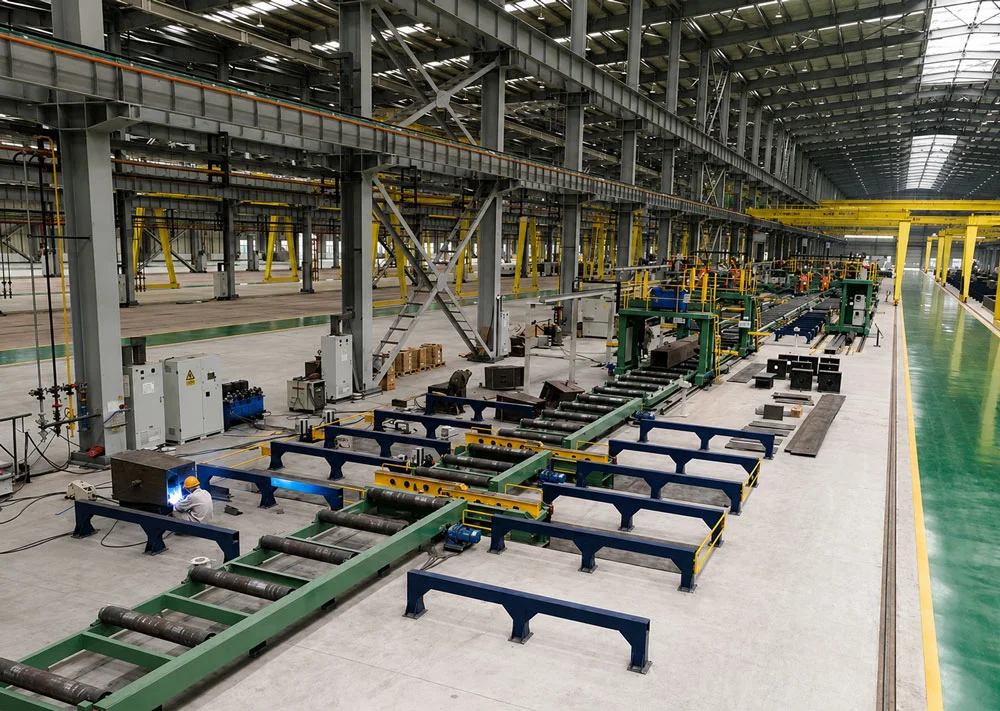

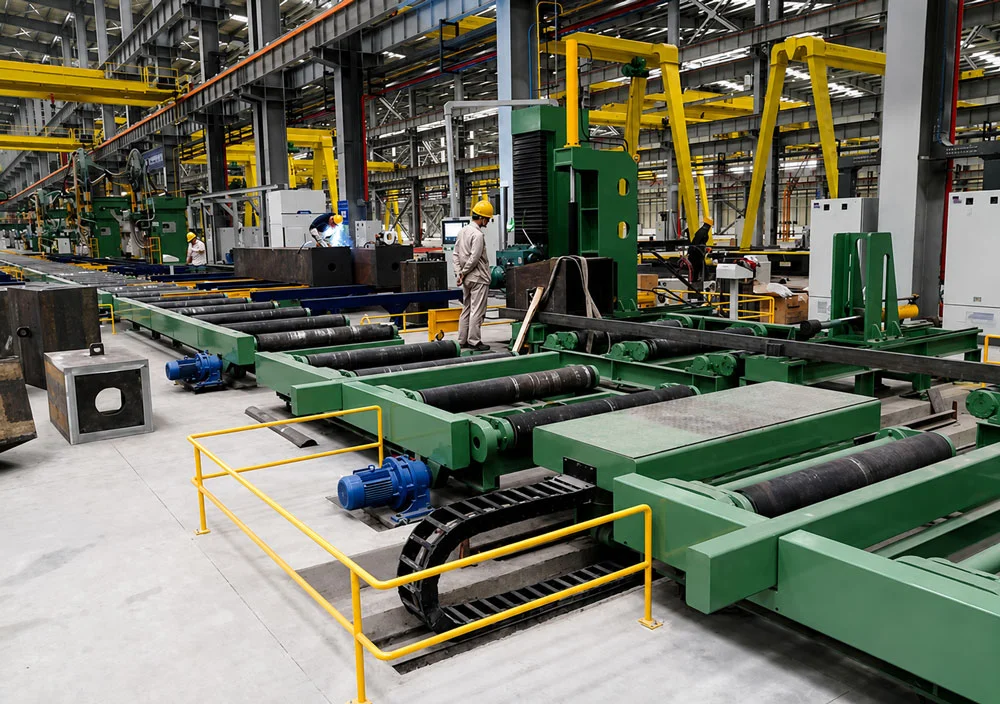

4. Cấu tạo một dây chuyền sản xuất dầm hộp

Cấu hình dây chuyền phụ thuộc vào phạm vi đầu tư. Một hệ thống hoàn chỉnh thường gồm các nhóm thiết bị sau:

Cấu hình hợp lý phải tận dụng được máy móc hiện hữu và tập trung xử lý đúng công đoạn đang gây nghẽn năng suất. Weldcom định hướng giải pháp theo chuỗi từ xử lý bản vẽ, chuẩn bị phôi, tổ hợp – hàn dầm đến hoàn thiện, xử lý bề mặt, sơn và đóng gói, thay vì tách riêng từng máy khỏi dòng chảy sản xuất.

5. Dây chuyền hàn dầm hộp khác gì dây chuyền hàn dầm H?

Dầm H và dầm hộp đều được tổ hợp từ thép tấm, nhưng yêu cầu thiết bị và quy trình hàn có nhiều khác biệt.

Điểm khác biệt lớn nhất nằm ở trình tự đóng kín tiết diện. Sai sót trong tổ hợp hoặc hàn bên trong dầm hộp rất khó xử lý sau khi tấm nắp đã được lắp. Dây chuyền dầm hộp cần kiểm soát chất lượng theo từng chặng thay vì chỉ kiểm tra sản phẩm cuối cùng.

6. Khi nào nên đầu tư dây chuyền sản xuất dầm hộp?

Doanh nghiệp nên cân nhắc đầu tư khi xuất hiện đồng thời một hoặc nhiều điều kiện sau:

• Sản lượng dầm hộp đã đủ ổn định: Nhà máy có đơn hàng lặp lại, kế hoạch sản xuất dài hạn hoặc định hướng mở rộng sang cầu thép, thiết bị nâng hạ và kết cấu hạng nặng.
• Công đoạn hàn trở thành nút thắt: Thời gian hồ quang thấp, phải chờ cầu trục, đổi tư thế nhiều lần hoặc phụ thuộc quá lớn vào thợ hàn tay nghề cao.
• Chất lượng giữa các ca thiếu đồng đều:  Đường hàn dài, thép tấm dày và nhiều lớp hàn làm gia tăng nguy cơ sai lệch thông số, biến dạng và sửa hàn.
• Yêu cầu dự án ngày càng cao: Khách hàng yêu cầu UT, truy xuất thông số, kiểm soát WPS và chứng minh năng lực sản xuất ổn định.
• Chi phí thao tác trung gian lớn: Việc móc cẩu, gá lại, chờ phôi và di chuyển giữa các khu vực chiếm nhiều thời gian hơn thời gian gia công thực tế.
• Nhà máy cần nâng sản lượng mà không mở rộng nhân sự tương ứng: Tự động hóa giúp tập trung nhân lực vào chuẩn bị phôi, kiểm soát chất lượng và vận hành thay vì thao tác lặp lại.
• Quyết định đầu tư không nên dựa riêng vào tốc độ hàn danh nghĩa. Hiệu quả thực tế phụ thuộc vào toàn bộ chu kỳ gồm cấp phôi, gá, hàn, lật, chờ, kiểm tra và tháo sản phẩm.

7. Cách chọn dây chuyền sản xuất dầm hộp phù hợp

Xác định dải sản phẩm thực tế

Doanh nghiệp cần thống kê chiều rộng, chiều cao, chiều dài, khối lượng và chiều dày lớn nhất của dầm. Không nên chọn thiết bị chỉ theo một sản phẩm lớn nhất hiếm khi sản xuất, cấu hình quá lớn làm tăng chi phí đầu tư và giảm hiệu quả với sản phẩm phổ thông.

Phân tích dạng liên kết và WPS

Dạng mối hàn, kích thước rãnh, yêu cầu ngấu, số lớp và tiêu chuẩn kiểm tra quyết định lựa chọn nguồn hàn, công nghệ SAW, Tandem, Triple, ICE hoặc hàn điện xỉ. Thiết bị phải được lựa chọn cùng với quy trình hàn, không tách rời hai nội dung này.

Tính toán sản lượng theo thời gian chu kỳ

Cần tính toàn bộ thời gian từ khi phôi vào trạm đến khi dầm ra khỏi khu vực hàn. Tốc độ di chuyển mỏ chỉ phản ánh một phần năng suất. Các yếu tố cần đưa vào tính toán gồm thời gian gá, thay dây, cấp thuốc, lật dầm, chờ cầu trục, làm sạch giữa các lớp và kiểm tra.

Lựa chọn mức độ tự động hóa

Nhà máy sản xuất ít mã hàng, số lượng lớn phù hợp với dây chuyền tự động hóa cao. Nhà máy nhận nhiều đơn hàng theo dự án nên ưu tiên cấu hình linh hoạt, thay đổi nhanh và lưu được nhiều chương trình hàn.

Kiểm tra mặt bằng và dòng chảy vật liệu

Dây chuyền cần được bố trí theo hướng hạn chế quay đầu phôi, giao cắt với xe nâng và phụ thuộc vào một cầu trục duy nhất. Chiều dài ray, khu vực chờ phôi, bán kính thao tác của trạm lật và lối bảo trì phải được tính từ giai đoạn thiết kế.

Đánh giá khả năng tích hợp dữ liệu

Hệ thống điều khiển nên hỗ trợ lưu chương trình, quản lý tài khoản vận hành, ghi nhận thời gian làm việc, cảnh báo lỗi và kết nối với SCADA hoặc MES. Dữ liệu giúp nhà máy phân biệt rõ thời gian hàn, thời gian chờ và nguyên nhân dừng máy.

Xem xét năng lực dịch vụ của đơn vị cung cấp

Một dây chuyền dầm hộp cần sự phối hợp giữa cơ khí, hàn, điện – điều khiển, thủy lực, layout và quản lý sản xuất. Nhà cung cấp phải đủ năng lực khảo sát, thử quy trình, tích hợp, lắp đặt, đào tạo và xử lý kỹ thuật sau bàn giao.

8. Weldcom tư vấn dây chuyền sản xuất dầm hộp uy tín

Weldcom tiếp cận dự án từ bài toán sản xuất thay vì bắt đầu bằng một model máy cố định.

Đội ngũ kỹ thuật khảo sát bản vẽ sản phẩm, dải chiều dày, tiêu chuẩn nghiệm thu, sản lượng mục tiêu, thiết bị hiện hữu và mặt bằng nhà máy. Các công đoạn gây nghẽn như cắt phôi, gá tổ hợp, hàn dọc, lật chuyển hoặc xử lý bề mặt được xác định bằng dòng chảy thực tế.

Tiếp theo, Weldcom xây dựng phương án công nghệ, tính toán thời gian chu kỳ và thiết kế layout. Tùy nhu cầu, giải pháp được chia thành từng giai đoạn đầu tư hoặc tích hợp thành hệ thống liên hoàn gồm: Gia công thép tấm > Tổ hợp và hàn đính > Hàn bên trong > Hàn dọc tự động > Lật và trung chuyển dầm > Robot hàn hoàn thiện > Kiểm tra, hàn sửa, phun bi và sơn > Kết nối dữ liệu sản xuất.

Weldcom cung cấp các cấu hình cổng hàn Bruco cho công đoạn hàn dầm hộp hạng nặng. Sản phẩm tích hợp cảm biến laser, điều khiển servo và công nghệ hàn: TPA2, TA3, Tandem ICE hay cấu hình khác dựa trên chiều dày, dạng liên kết, năng suất đắp và yêu cầu cơ tính của từng dự án.

Sau khi thống nhất phương án, đội ngũ kỹ thuật thực hiện thử nghiệm quy trình, chế tạo hoặc tích hợp thiết bị, lắp đặt, chạy thử, đào tạo vận hành và bàn giao. Mục tiêu bảo đảm dây chuyền đạt hiệu quả tổng thể, thay vì tối ưu riêng tốc độ của 1 thiết bị trong dây chuyền.

9. Câu hỏi thường gặp về dây chuyền sản xuất dầm hộp

9.1. Dây chuyền dầm hộp nên dùng SAW, MIG/MAG hay FCAW?

Mỗi công nghệ đảm nhiệm một nhóm liên kết khác nhau. MIG/MAG hoặc FCAW thường dùng cho hàn đính, vách ngăn và các mối hàn bên trong. SAW phù hợp với đường hàn dọc dài bên ngoài nhờ năng suất đắp và độ ổn định cao. Lựa chọn cuối cùng phải căn cứ vào WPS, chiều dày và tư thế hàn.

9.2. Khi nào dầm hộp cần sử dụng hàn điện xỉ?

Hàn điện xỉ được xem xét khi cần liên kết vách ngăn bên trong với tấm ngoài sau khi tiết diện đã đóng kín. Việc áp dụng phụ thuộc vào thiết kế liên kết, chiều dày, yêu cầu chịu lực và tiêu chuẩn nghiệm thu, không phải mọi dầm hộp đều cần công nghệ này.

9.3. Dây chuyền dầm hộp có nhất thiết phải trang bị trạm lật không?

Với dầm dài, nặng và có nhiều đường hàn, trạm lật chuyên dụng giúp giảm thời gian chờ cầu trục, ổn định tư thế hàn và nâng cao an toàn. Nhà máy sản lượng thấp vẫn có thể sử dụng cầu trục, không cần đầu tư trạm lật.

9.4. Làm sao để kiểm soát biến dạng khi hàn dầm hộp?

Biến dạng được kiểm soát từ thiết kế khe hở, trình tự gá, thứ tự hàn, hàn đối xứng, nhiệt đầu vào, tốc độ hàn và phương án lật. Đồ gá đủ cứng, quy trình hàn ổn định và kiểm tra kích thước sau từng chặng giúp giảm khối lượng nắn sửa cuối dây chuyền.

9.5. Nên đầu tư dây chuyền khép kín hay đầu tư từng công đoạn?

Dây chuyền khép kín phù hợp với sản lượng lớn, mặt hàng tương đối ổn định và yêu cầu đồng bộ cao. Đầu tư theo từng công đoạn phù hợp với nhà máy đã có sẵn máy cắt, thiết bị hoàn thiện hoặc muốn ưu tiên xử lý nút thắt hàn và lật chuyển trước.

9.6. Những thông số nào cần cung cấp để lựa chọn dây chuyền?

Các thông số quan trọng gồm kích thước tiết diện, chiều dài, khối lượng dầm, chiều dày từng tấm, dạng mối hàn, số lượng vách ngăn, tiêu chuẩn NDT, sản lượng theo tháng, số ca làm việc và diện tích lắp đặt.

9.7. Dây chuyền dầm hộp cần những phương pháp kiểm tra chất lượng nào?

Tối thiểu cần kiểm tra ngoại quan và kích thước. Tùy cấp chất lượng, dự án yêu cầu thêm UT, MT, PT hoặc các phương pháp kiểm tra khác. Kế hoạch kiểm tra phải được xây dựng trước khi đóng kín tiết diện để tránh bỏ sót các mối hàn bên trong.

9.8. Hiệu quả đầu tư dây chuyền được tính như thế nào?

Hiệu quả cần được tính trên tổng chi phí cho mỗi tấn hoặc mỗi cấu kiện, gồm nhân công, điện năng, dây hàn, thuốc hàn, thời gian cầu trục, sửa hàn, phế phẩm, bảo trì và thời gian giao hàng. So sánh riêng tốc độ hàn không phản ánh đầy đủ giá trị đầu tư.

Hiệu quả của dây chuyền sản xuất dầm hộp phụ thuộc vào sự đồng bộ giữa sản phẩm, quy trình hàn, thiết bị, layout và năng lực vận hành. Doanh nghiệp cần bắt đầu từ dải sản phẩm, sản lượng mục tiêu và nút thắt thực tế của nhà máy để lựa chọn cấu hình phù hợp, tránh đầu tư dư công suất hoặc tự động hóa một công đoạn nhưng chưa giải quyết được toàn bộ dòng chảy sản xuất.
