Hướng dẫn sử dụng máy chấn chi tiết, đúng kỹ thuật

Hướng dẫn sử dụng máy chấn đúng quy trình giúp người vận hành khai thác tối đa hiệu suất thiết bị, đảm bảo độ chính xác của sản phẩm và hạn chế các lỗi trong quá trình gia công. Mặc dù mỗi dòng máy có giao diện điều khiển và cấu hình khác nhau, nhưng quy trình vận hành cơ bản đều bao gồm các bước: khởi động máy, đưa máy về gốc tọa độ (Home), thiết lập chương trình chấn, vận hành và tắt máy đúng kỹ thuật.

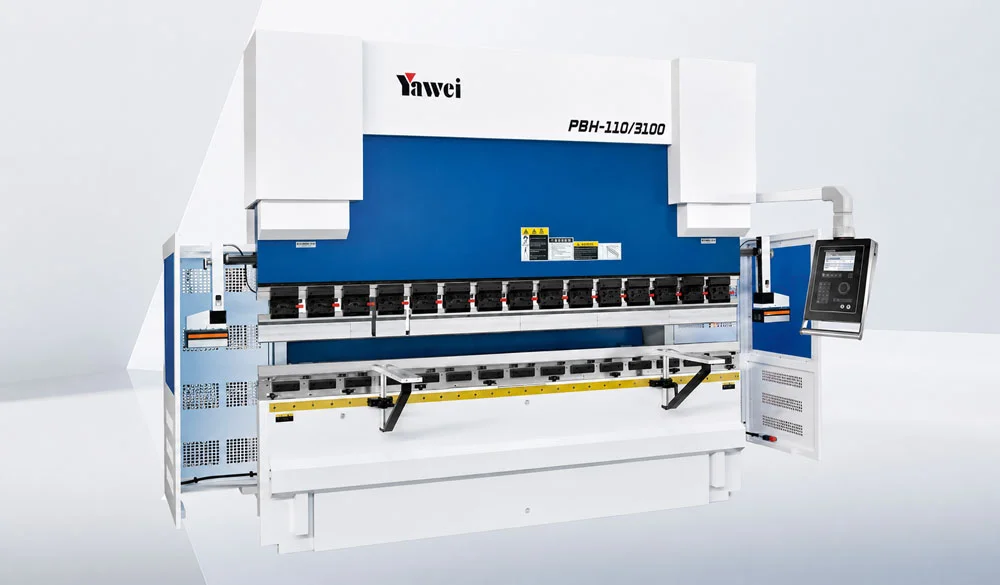

Trong bài viết này, Weldcom hướng dẫn chi tiết cách sử dụng máy chấn CNC dựa trên model YAWEI CNC PBH 110/3100. Nội dung được xây dựng từ tài liệu hướng dẫn vận hành thực tế, giúp người mới dễ dàng làm quen với máy, đồng thời là tài liệu tham khảo hữu ích cho kỹ thuật viên trong quá trình cài đặt và vận hành sản xuất.

1. Kiểm tra trước khi vận hành

Trước khi khởi động máy chấn YAWEI CNC PBH 110/3100, người vận hành cần kiểm tra tình trạng của máy và khu vực làm việc để đảm bảo thiết bị hoạt động ổn định, an toàn và đạt độ chính xác trong quá trình chấn.

Kiểm tra nguồn điện và hệ thống máy

Trước khi bật nguồn, cần kiểm tra các hạng mục sau:

• Nguồn điện cấp cho máy ổn định.
• Hệ thống thủy lực hoạt động bình thường.
• Không có cảnh báo hoặc lỗi trên màn hình điều khiển.
• Nút dừng khẩn (Emergency Stop) đang ở trạng thái sẵn sàng.
• Dao và cối được lắp chắc chắn.

Kiểm tra khu vực làm việc

Ngoài việc kiểm tra máy chấn, cần đảm bảo khu vực vận hành luôn an toàn.

• Không có vật cản trong vùng chuyển động của dao.
• Phôi được chuẩn bị đúng kích thước theo bản vẽ.
• Người vận hành không đứng trong vùng làm việc của máy khi thực hiện chu trình chấn.
• Trang bị đầy đủ phương tiện bảo hộ lao động trước khi vận hành.

2. Ý nghĩa Các nút chức năng trên tủ điện máy chấn YAWEI CNC PBH 110/3100

Tủ điện là nơi tập trung các nút điều khiển chính của máy chấn YAWEI CNC PBH 110/3100. Hiểu rõ chức năng của từng nút giúp người vận hành thao tác đúng trình tự và xử lý nhanh khi có sự cố.

3. Hướng dẫn khởi động máy chấn YAWEI CNC PBH 110/3100

Khởi động đúng quy trình là bước quan trọng trước khi lập trình và gia công sản phẩm. Sau khi cấp nguồn cho máy, người vận hành cần lựa chọn đúng chế độ điều khiển và đưa toàn bộ các trục về gốc tọa độ (Home).

Bước 1. Cấp nguồn cho máy

Thực hiện lần lượt các thao tác sau:

• Bật Attomat sang vị trí ON.
• Bật công tắc LIGHT nếu cần chiếu sáng khu vực làm việc.
• Vặn khóa CONTROL POWER sang vị trí 1.
• Nhấn PUMP ON để khởi động bơm dầu.
• Kiểm tra đèn POWER ON và SERVO ON đã sáng trước khi chuyển sang bước tiếp theo.

Bước 2. Chọn chế độ ADJUST hoặc FOOT

Việc lựa chọn chế độ phụ thuộc vào vị trí hiện tại của dao chấn.

• Dao đang ở vị trí thấp: Chuyển công tắc sang chế độ FOOT.
• Dao đang ở vị trí cao: Chuyển công tắc sang chế độ ADJUST.

Bước 3. Đưa máy về gốc tọa độ

Trường hợp 1: Dao đang ở vị trí thấp

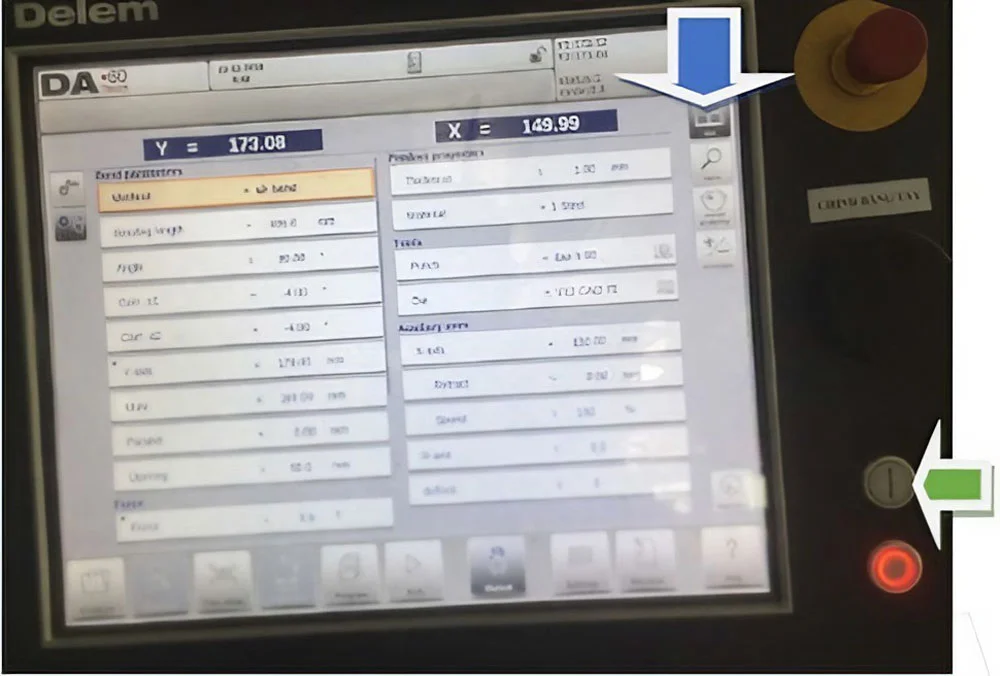

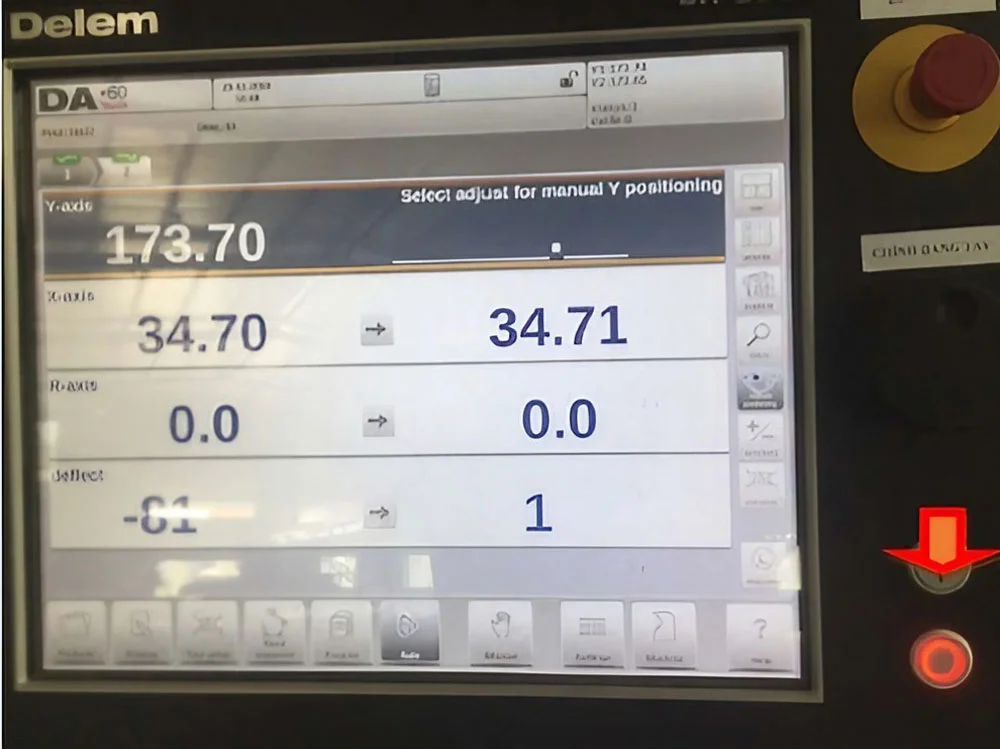

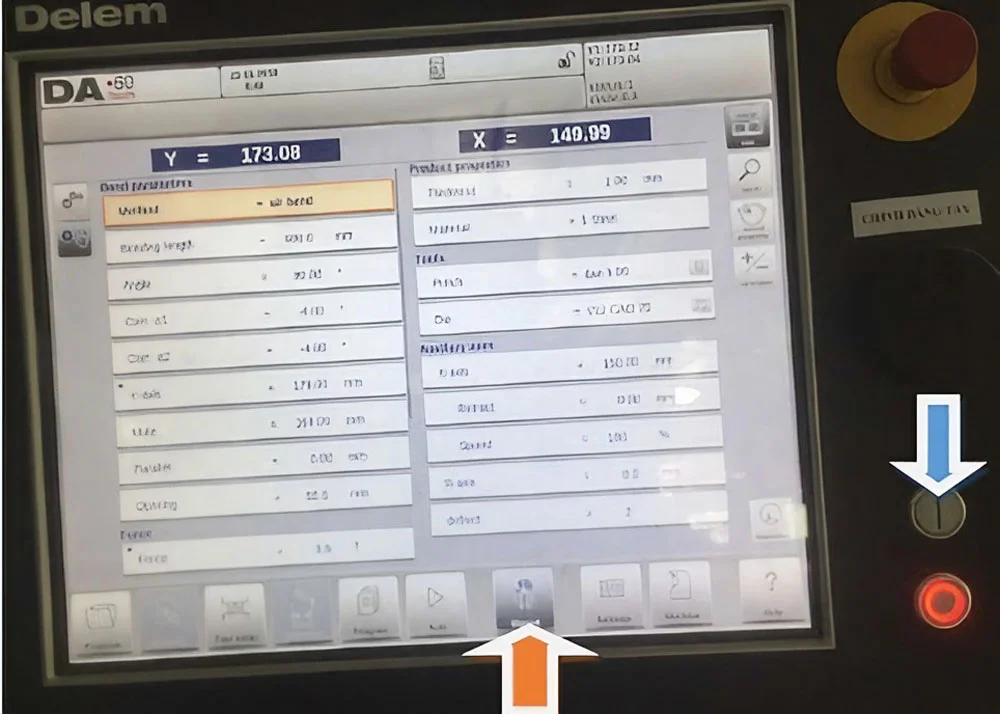

1. Trên màn hình điều khiển chọn chế độ Manual (biểu tượng bàn tay).
2. Nhấn nút màu xanh để máy về gốc để hoàn thành khởi động.

Trường hợp 2: Dao đang ở vị trí cao

• Lặp lại 2 bước tại trường hợp 1 để hoàn thành về Home trục X và R
• Chọn Manual Positioning.

• Nhấn nút xanh đạp bàn đạp cho dao xuống gần sát cối
• Tiêos đó ra tủ điện chuyển công tắc sang chế độ FOOT.
• Quay lại màn hình chọn tab MAIN.
• Nhấn nút màu xanh để hoàn thành quá trình về gốc.

4. Hướng dẫn lập trình chạy sản phẩm trên máy chấn YAWEI CNC PBH 110/3100

4.1. Chế độ Manual

Chế độ Manual cho phép người vận hành nhập trực tiếp các thông số chấn theo bản vẽ. Chế độ này thường được sử dụng khi chấn thử sản phẩm, gia công đơn chiếc hoặc cần điều chỉnh nhanh các thông số trong quá trình sản xuất.

Khi nào nên sử dụng chế độ Manual?

Người vận hành nên sử dụng chế độ Manual trong các trường hợp:

• Chấn thử sản phẩm đầu tiên.
• Gia công số lượng ít hoặc đơn chiếc.
• Kiểm tra góc chấn trước khi đưa vào sản xuất hàng loạt.
• Hiệu chỉnh dao, cối hoặc các thông số công nghệ.

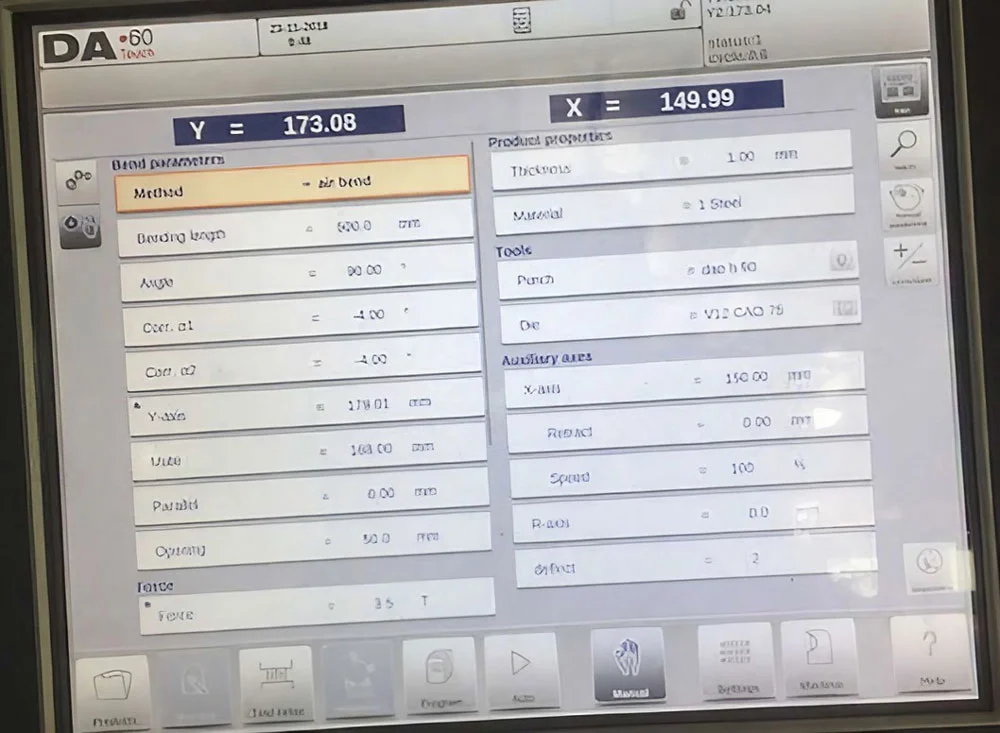

Thiết lập các thông số chấn

Trên màn hình điều khiển, chọn Manual (biểu tượng bàn tay), sau đó khai báo các thông số theo bản vẽ.

Sau khi thiết lập xong thông số , nhấn nút xanh và tiến hành chấn.

4.2. Chế độ Auto

Chế độ Auto cho phép người vận hành xây dựng chương trình chấn hoàn chỉnh từ bản vẽ, lựa chọn dao cối và thiết lập trình tự chấn trước khi đưa vào sản xuất. Đây là chế độ phù hợp với các đơn hàng sản xuất hàng loạt, giúp giảm thời gian cài đặt và đảm bảo tính đồng nhất giữa các sản phẩm.

Bước 1: Thiết lập bản vẽ

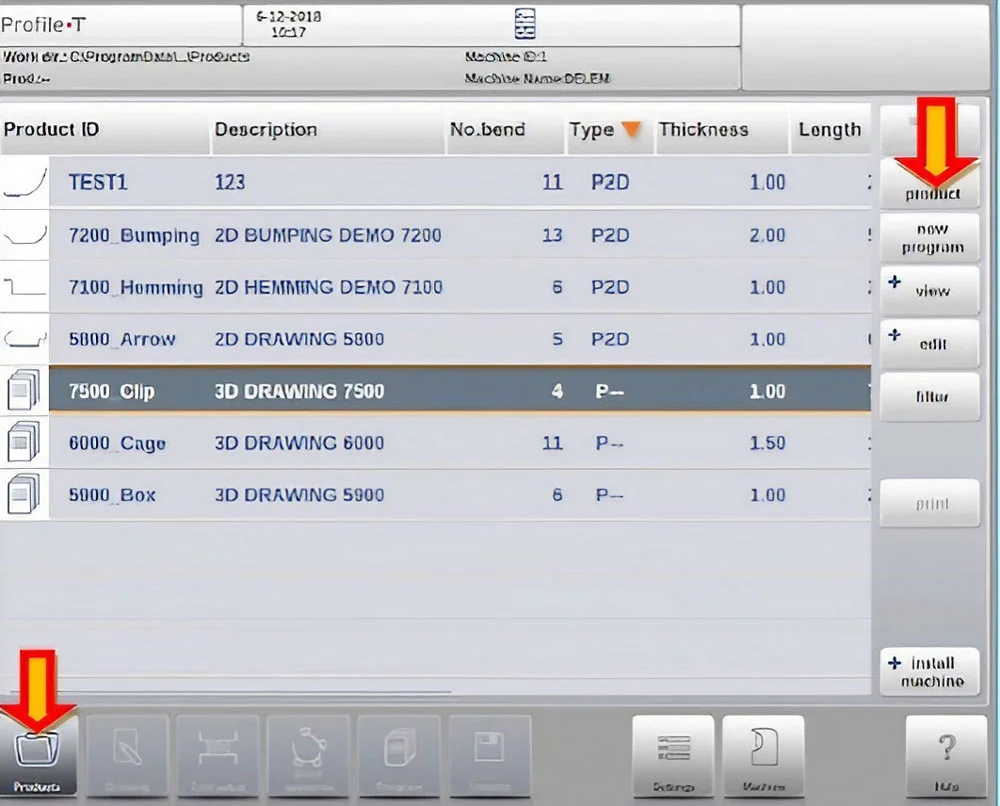

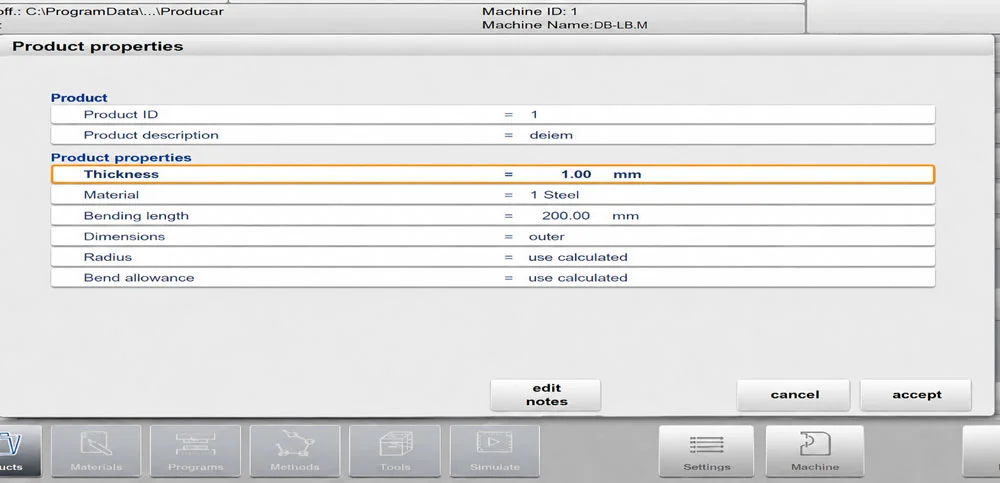

Bước 2: Products → New Product

Sau đó khai báo các thông tin của sản phẩm:

Sau khi hoàn thành, nhấn Accept để lưu.

Bước 3. Nhập bản vẽ

Sau khi nhấn Accept, hệ thống sẽ chuyển màn hình sang giao diện thiết lập bản vẽ.

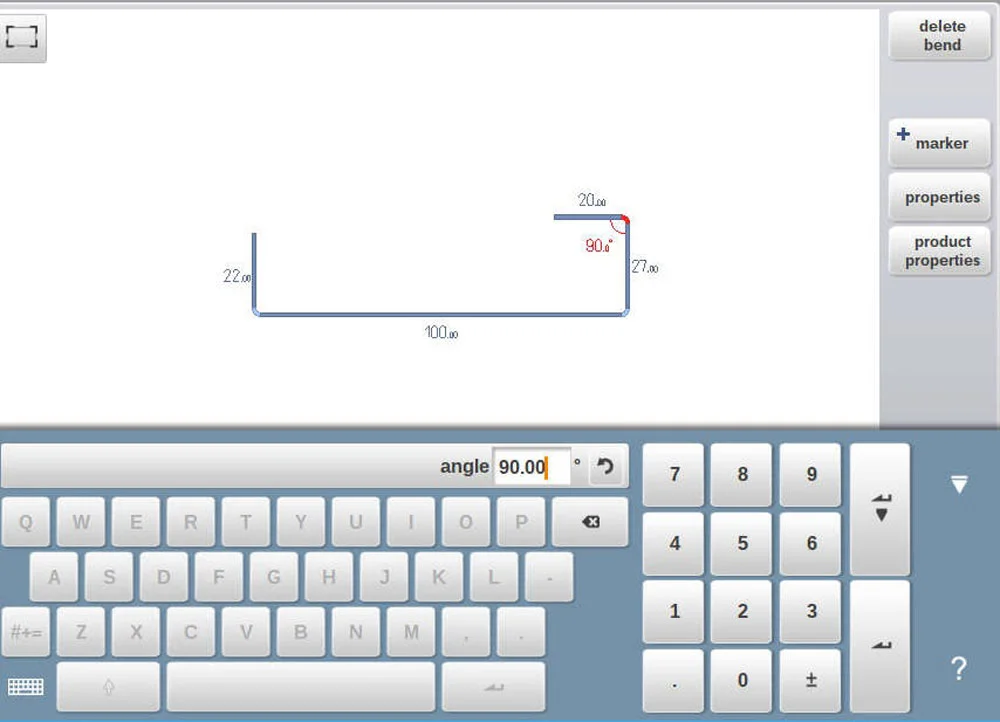

Bước 4. Vẽ bản vẽ theo bản vẽ cần sản xuất.

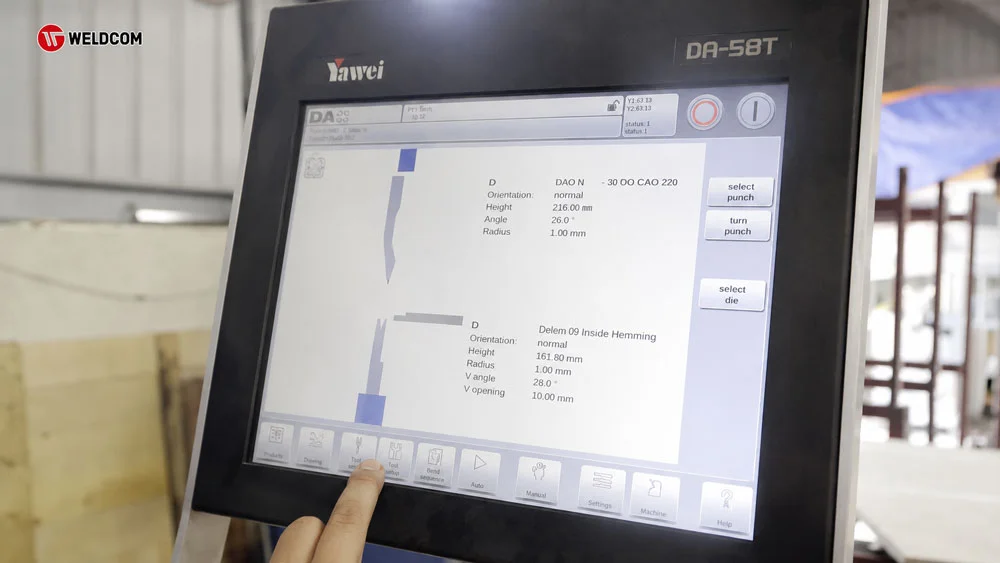

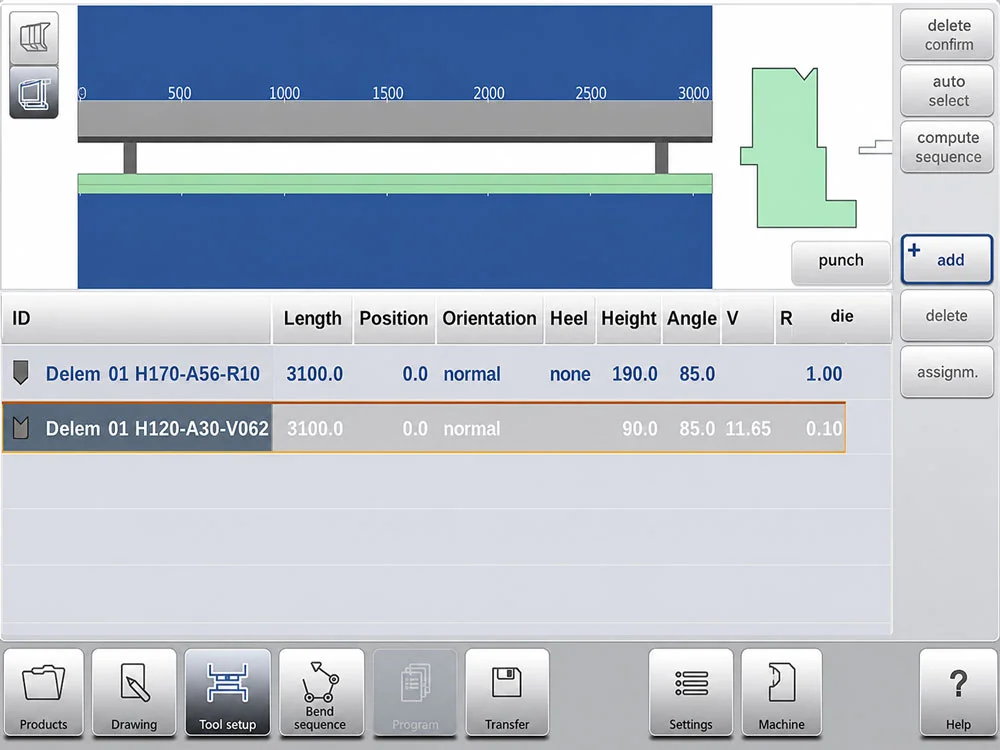

Sau khi hoàn thành bản vẽ, chuyển sang tab Tool Setup.

Lần lượt thực hiện:

• Chọn Add → Punch để lựa chọn dao.

• Chọn Add → Die để lựa chọn cối.

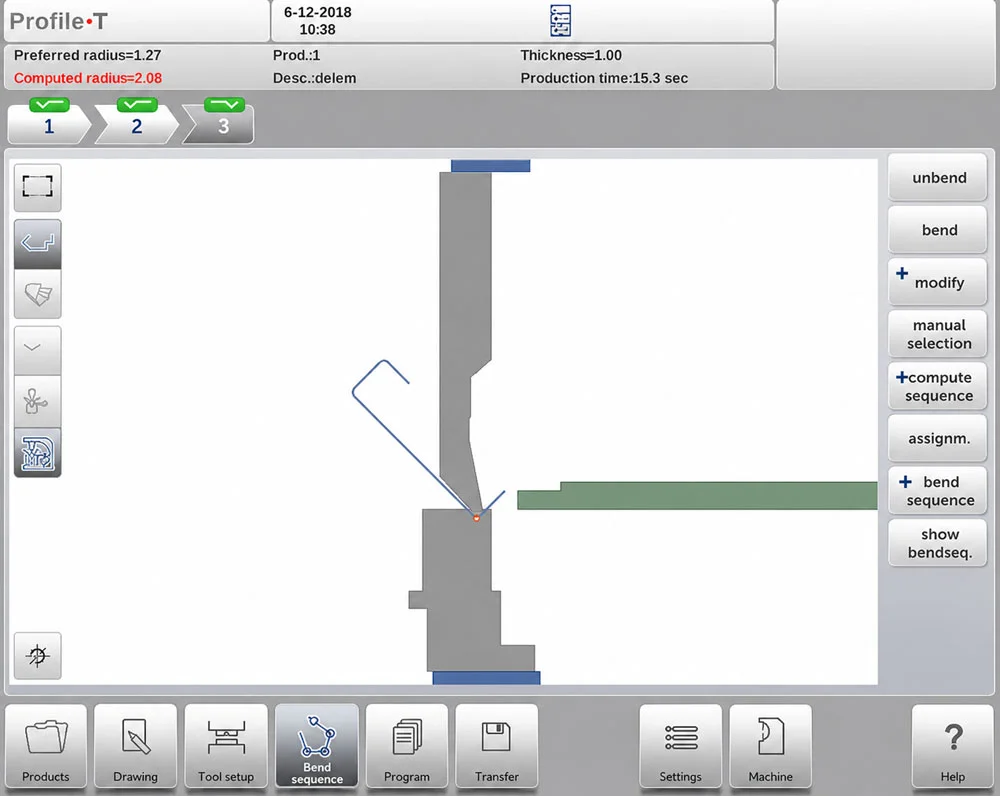

Bước 5. Kiểm tra các bước chấn

Sau khi lựa chọn dao cối, chuyển sang tab Bend Sequence để kiểm tra toàn bộ các bước chấn:

• Chọn Bend để tiến
• Chọn Unbend để lùi bước

Việc kiểm tra trước giúp hạn chế va chạm giữa sản phẩm, dao và cữ sau trong quá trình gia công.

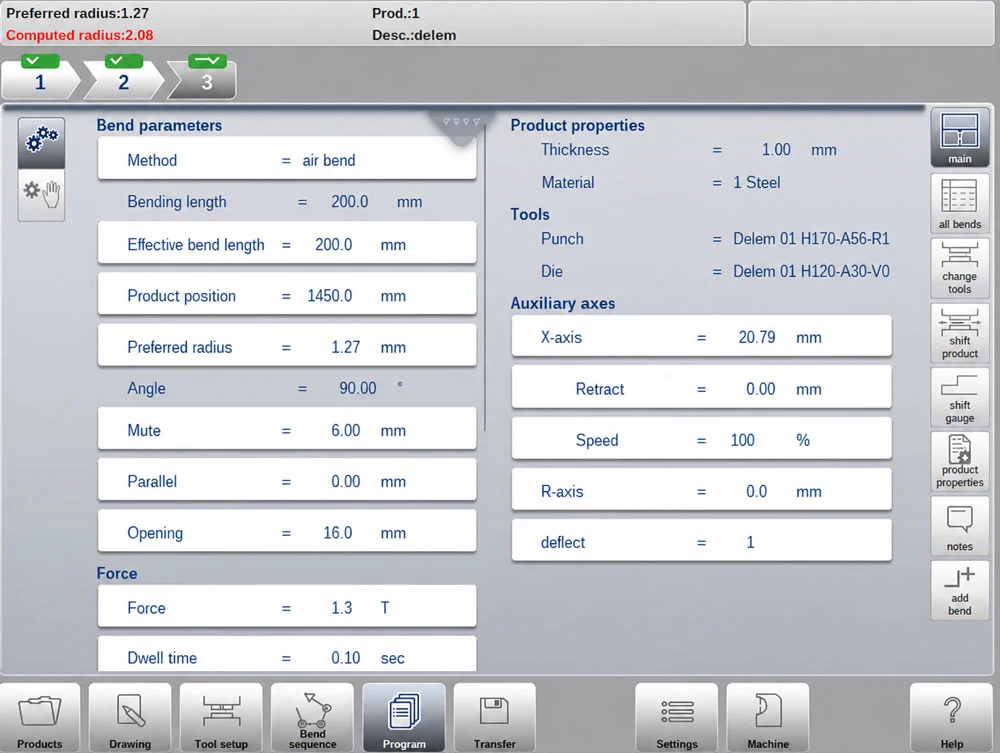

Bước 6. Chọn Program để xem và chỉnh sửa thông số.

Bước 7. Tiến hành chấn ở chế độ Auto

Sau khi hoàn thành việc thiết lập chương trình:

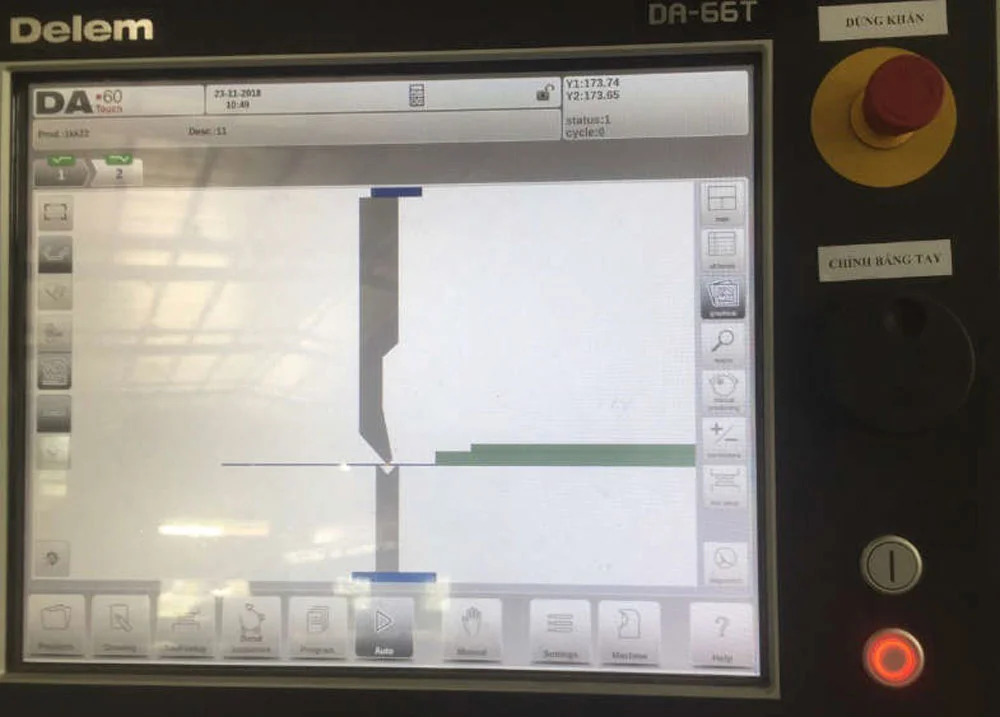

1. Chuyển sang tab Auto.
2. Nhấn nút màu xanh.
3. Tiến hành chấn

Máy sẽ tự động thực hiện các bước theo chương trình đã được thiết lập.

5. Cách tạo chương trình chấn bằng tay (New Program)

Ngoài việc tạo chương trình từ bản vẽ, máy chấn YAWEI CNC PBH 110/3100 còn cho phép người vận hành tạo chương trình thủ công bằng cách khai báo từng bước chấn. Phương pháp này phù hợp khi sản phẩm có hình dạng đơn giản hoặc không cần dựng bản vẽ trên màn hình điều khiển.

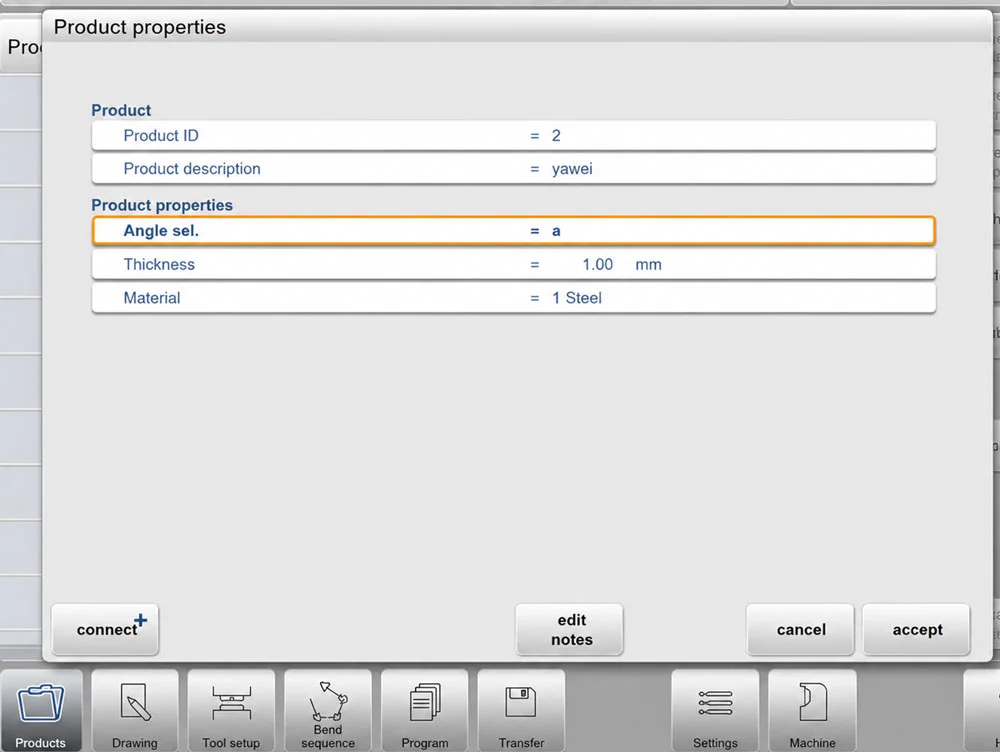

Bước 1. Tạo chương trình mới

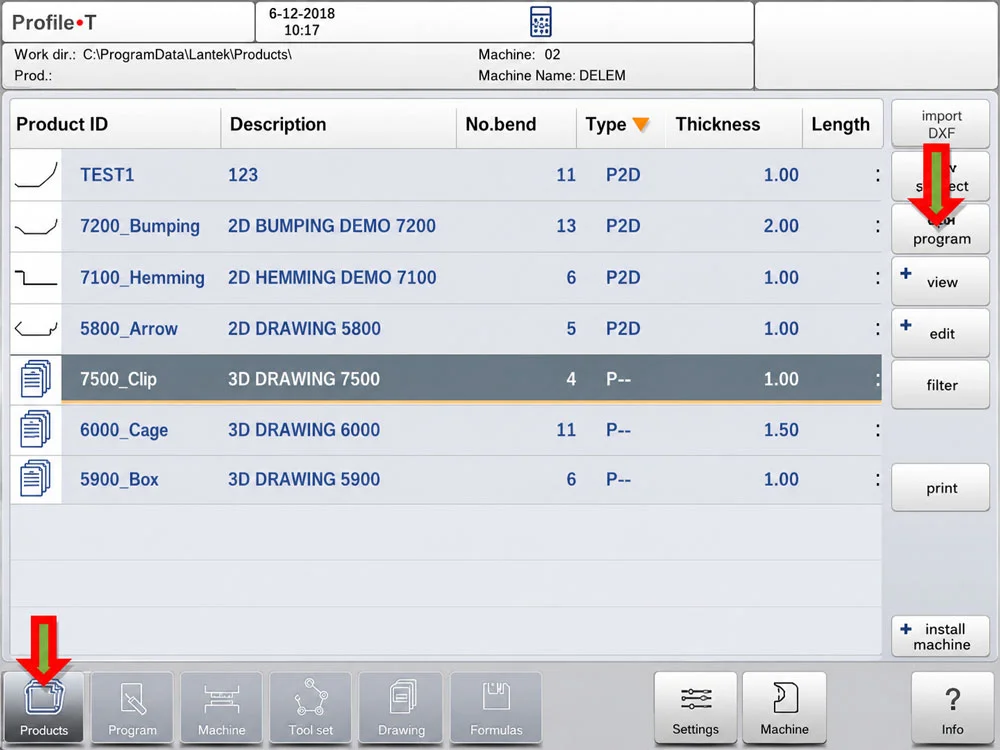

Chọn: Products → New Program

Sau đó nhập các thông tin:

• Product ID
• Product Description
• Thickness
• Material

Sau khi hoàn thành, nhấn Accept.

Bước 2. Chọn dao và cối

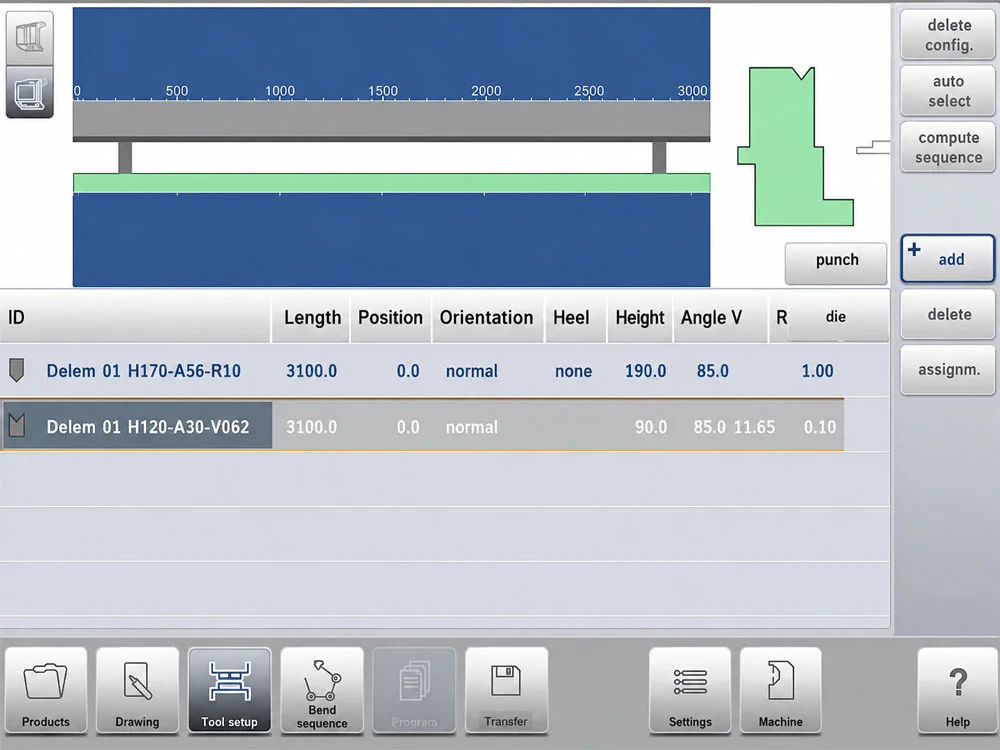

Sau khi đặt tên, chọn tab Tool setup dể chọn dao cối.

Lần lượt chọn:

• Add → Punch
• Add → Die

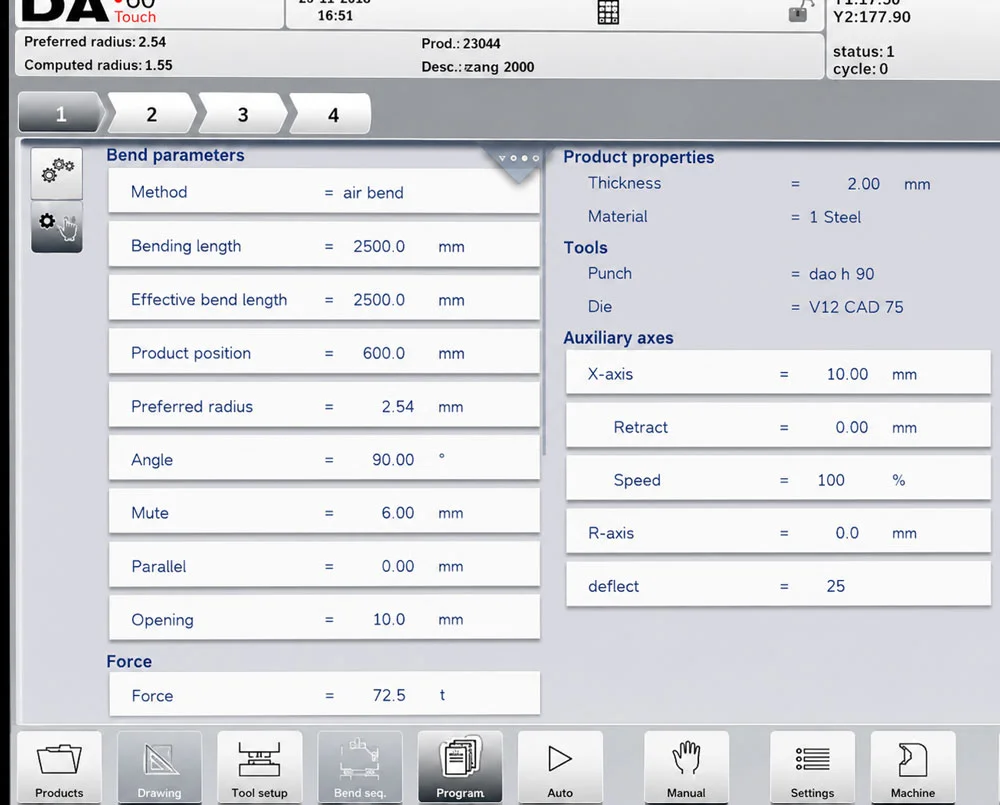

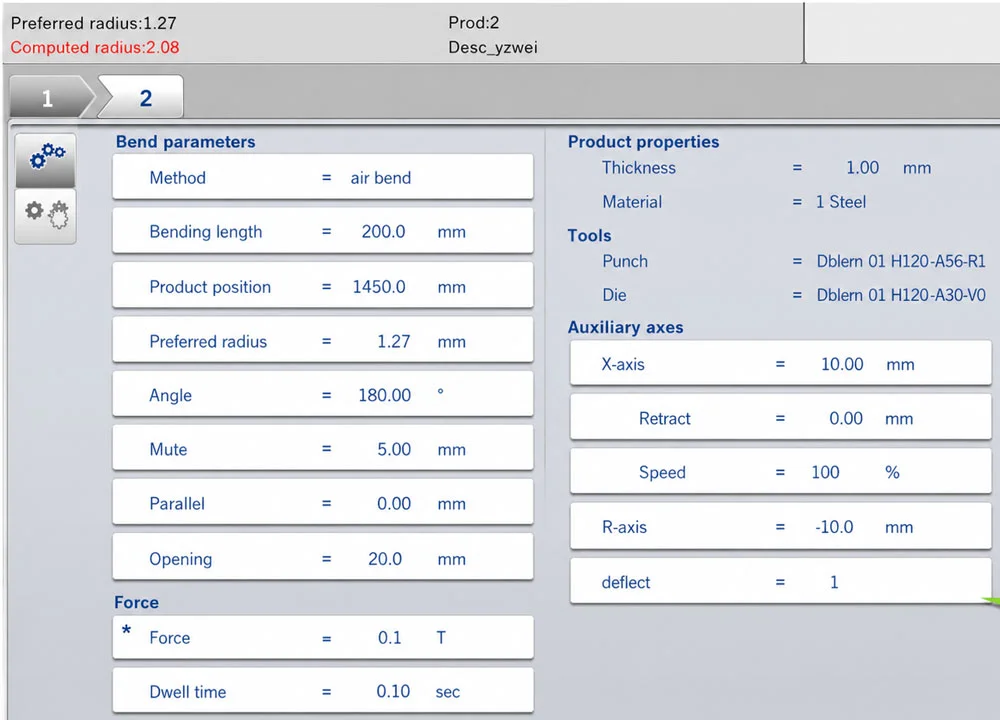

Bước 3. Thiết lập thông số từng bước chấn

• Chuyển sang tab Program.
• Để thêm bước chấn mới chọn: Add Bend

Bước 4. Chạy chương trình

Sau khi hoàn tất việc thiết lập:

• Chuyển sang tab Auto.
• Nhấn nút màu xanh và chấn sản phẩm

6. Các bước tắt máy

Thực hiện lần lượt theo thứ tự sau:

1. Hạ dao xuống sát cối.
2. Nhấn PUMP OFF để tắt bơm dầu.
3. Vặn khóa CONTROL POWER về vị trí 0 để tắt nguồn điều khiển.
4. Gạt Attomat sang vị trí OFF để ngắt nguồn điện chính.

Sau khi tắt máy, kiểm tra lại khu vực làm việc và vệ sinh máy trước khi kết thúc ca sản xuất.

7. Những lưu ý khi sử dụng máy chấn YAWEI CNC PBH 110/3100

Để đảm bảo máy chấn YAWEI CNC PBH 110/3100 hoạt động ổn định và kéo dài tuổi thọ thiết bị, người vận hành cần tuân thủ một số nguyên tắc sau:

• Luôn đưa máy về gốc tọa độ (Home) trước khi bắt đầu lập trình.
• Chỉ sử dụng đúng dao và cối đã khai báo trong chương trình.
• Không thay đổi thông số Y Axis nếu không thực sự cần thiết.
• Kiểm tra sản phẩm đầu tiên trước khi đưa vào sản xuất hàng loạt.
• Luôn kích hoạt chức năng Wait for Retract khi cần bảo vệ cữ sau.
• Không đưa tay vào vùng làm việc của dao khi máy đang vận hành.
• Sử dụng nút Emergency Stop ngay khi phát hiện tình huống bất thường.
• Vệ sinh dao, cối và khu vực làm việc sau mỗi ca sản xuất để duy trì độ chính xác và tuổi thọ của máy.

8. Câu hỏi thường gặp về hướng dẫn sử dụng máy chấn

8.1. Có cần đưa máy về Home trước mỗi lần vận hành không?

Có. Người vận hành nên đưa máy chấn về gốc tọa độ (Home) trước khi lập trình hoặc bắt đầu ca làm việc để đảm bảo các trục hoạt động đúng vị trí và chương trình chấn được thực hiện chính xác.

8.2. Khi nào nên sử dụng chế độ Manual?

Chế độ Manual phù hợp khi chấn thử sản phẩm, hiệu chỉnh góc chấn, kiểm tra chương trình hoặc gia công đơn chiếc. Người vận hành có thể nhập trực tiếp các thông số mà không cần tạo chương trình hoàn chỉnh.

8.3. Chế độ Auto có ưu điểm gì?

Chế độ Auto cho phép xây dựng chương trình từ bản vẽ, lựa chọn dao cối và thiết lập trình tự chấn trước khi gia công. Điều này giúp nâng cao năng suất và đảm bảo tính đồng nhất khi sản xuất hàng loạt.

8.4. Vì sao cần hạ dao xuống sát cối trước khi tắt máy?

Hạ dao xuống sát cối trước khi tắt máy giúp hệ thống thủy lực và cụm chấn ở trạng thái ổn định, đồng thời hạn chế nguy cơ dao bị hạ ngoài ý muốn khi khởi động lại thiết bị.

Hướng dẫn sử dụng máy chấn đúng quy trình giúp người vận hành khai thác tối đa hiệu suất của thiết bị, nâng cao chất lượng sản phẩm và đảm bảo an toàn trong quá trình sản xuất. Nếu trong quá trình sử dụng phát sinh các yêu cầu về cài đặt, bảo trì hoặc tối ưu chương trình chấn, nên tham khảo tài liệu kỹ thuật của nhà sản xuất hoặc liên hệ đơn vị cung cấp máy để được hỗ trợ kịp thời.
