Súng bắn đinh cuộn khí nén: Nguyên lý, cấu tạo và cách sử dụng

Súng bắn đinh cuộn khí nén là dụng cụ được sử dụng phổ biến trong sản xuất pallet, thùng gỗ, hàng rào và nhiều công việc xây dựng. Thiết bị sử dụng khí nén để tạo lực đóng đinh, kết hợp với băng đinh dạng cuộn giúp người vận hành có thể thực hiện nhiều lần bắn liên tục mà không phải thường xuyên nạp lại đinh.

So với phương pháp đóng đinh bằng búa, súng bắn đinh cuộn khí nén giúp tăng tốc độ làm việc, giảm sức lao động và nâng cao năng suất. Bài viết dưới đây sẽ giúp bạn hiểu rõ cấu tạo, nguyên lý hoạt động, thông số áp suất, loại đinh sử dụng, cách lựa chọn cũng như vận hành và bảo dưỡng thiết bị.

1. Súng bắn đinh cuộn khí nén là gì?

Súng bắn đinh cuộn khí nén là dụng cụ sử dụng năng lượng từ khí nén để đẩy pít-tông và thanh đinh, tạo lực đóng đinh vào vật liệu. Đinh được liên kết thành cuộn và đặt trong băng đinh, giúp súng chứa được số lượng đinh lớn và phù hợp với công việc cần bắn đinh liên tục.

Súng được kết nối với máy nén khí thông qua đường ống dẫn khí. Khi người vận hành kích hoạt cơ cấu bắn, sự thay đổi áp suất bên trong thân súng làm pít-tông chuyển động nhanh, đưa đinh ra khỏi mũi máy và đóng vào chi tiết gia công.

Nhờ khả năng bắn nhanh và nạp nhiều đinh, súng bắn đinh cuộn khí nén đặc biệt phù hợp với sản xuất pallet gỗ, thùng gỗ và các công việc có tần suất đóng đinh cao.

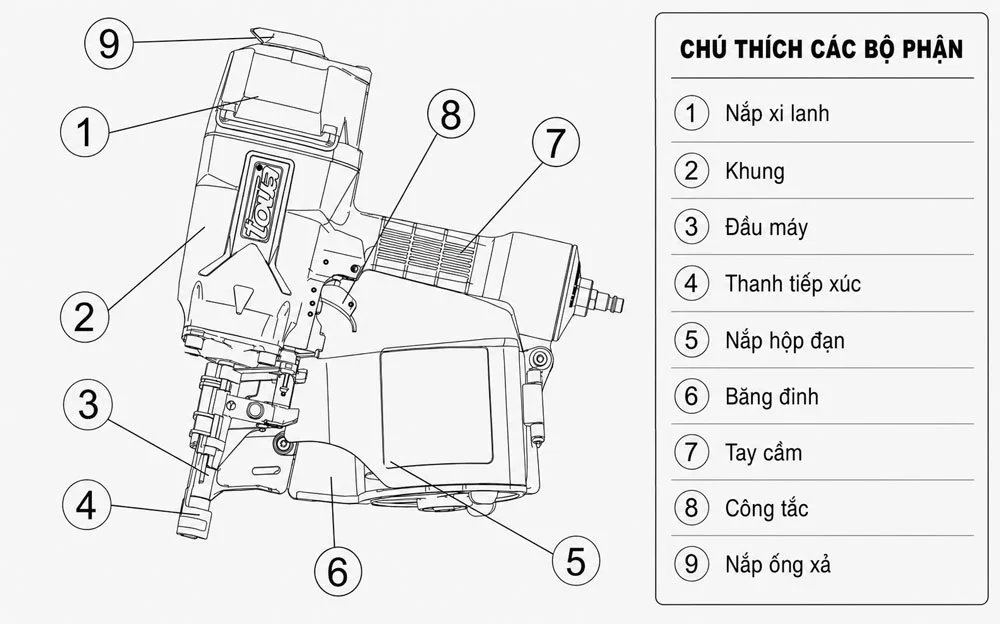

2. Cấu tạo của súng bắn đinh cuộn khí nén

Súng bắn đinh cuộn khí nén gồm 9 bộ phận chính: nắp xi-lanh, thân máy, mũi máy, thanh tiếp xúc, nắp băng đinh, băng đinh, tay cầm, cò súng và nắp ống xả. Các bộ phận được bố trí thành một hệ thống thống nhất để chứa đinh, điều khiển quá trình bắn và dẫn khí ra ngoài sau khi hoạt động.

Các bộ phận chính của súng bắn đinh cuộn khí nén gồm:

1. Nắp xi-lanh
2. Thân máy
3. Mũi máy
4. Thanh tiếp xúc
5. Nắp băng đinh
6. Băng đinh
7. Tay cầm
8. Cò súng
9. Nắp ống xả

Cấu tạo thực tế có thể khác đôi chút về kích thước giữa từng model, nhưng nguyên tắc bố trí các bộ phận chính của dòng súng bắn đinh cuộn khí nén về cơ bản tương tự nhau.

3. Nguyên lý hoạt động của súng bắn đinh cuộn khí nén

Súng bắn đinh cuộn khí nén hoạt động dựa trên sự thay đổi và chênh lệch áp suất khí bên trong thân máy. Một chu trình bắn hoàn chỉnh gồm ba trạng thái chính: trạng thái tĩnh trước khi bắn, trạng thái kích cò để đẩy pít-tông và trạng thái hồi vị để chuẩn bị cho lần bắn tiếp theo.

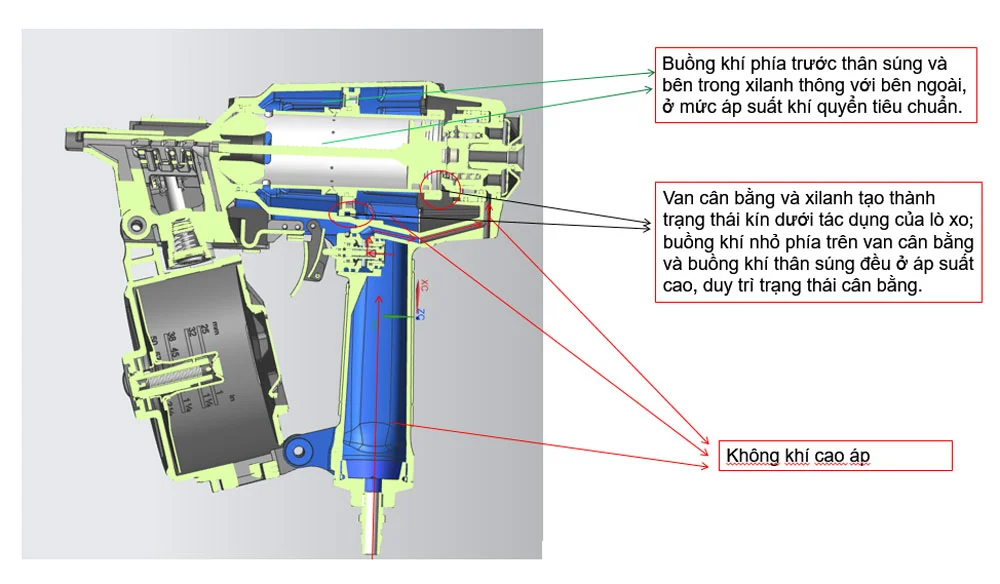

3.1. Trạng thái tĩnh trước khi bắn

Trạng thái van và xi-lanh: Van cân bằng được đẩy và giữ chặt với xi-lanh nhờ lực lò xo, tạo thành một đoạn kín.

Cân bằng áp suất: Lúc này, buồng khí nhỏ phía trên van cân bằng và buồng khí chính trong thân súng đều chứa không khí cao áp được nạp từ máy nén khí, tạo ra trạng thái cân bằng lực.

Khu vực xả: Buồng khí ở phía phần đầu xi-lanh và bên trong xi-lanh thông với không khí bên ngoài, duy trì áp suất khí quyển chuẩn.

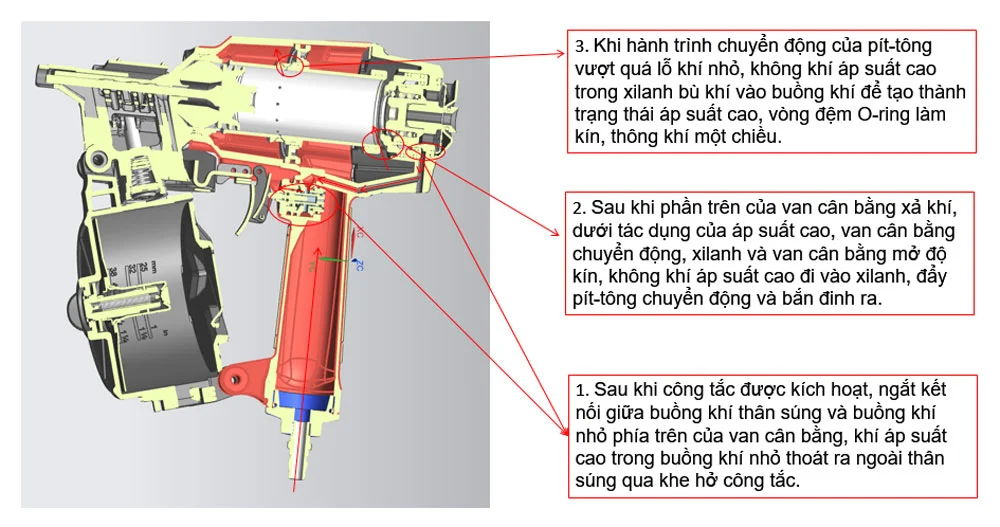

3.2. Trạng thái kích cò, bắn đinh

Khi người vận hành bóp cò súng, quá trình diễn ra theo 3 bước tuần tự:

1. Xả khí áp buồng trên: Công tắc mở giúp ngắt kết nối giữa buồng khí thân súng với buồng khí nhỏ phía trên van cân bằng, đồng thời xả hết khí áp cao trong buồng khí nhỏ này ra ngoài qua khe hở công tắc.

2. Mở van cân bằng và đẩy pít-tông: Do phía trên mất áp suất trong khi phía dưới vẫn chịu áp suất cao, van cân bằng dịch chuyển, làm hở mối khít với xi-lanh. Khí nén áp suất cao tràn vào trong xi-lanh, đẩy pít-tông và thanh đinh lao mạnh về phía trước để bắn đinh ra ngoài.

3. Bù khí áp: Khi hành trình pít-tông di chuyển vượt qua các lỗ khí nhỏ, khí nén tiếp tục bù vào buồng để duy trì áp suất cao. Vòng đệm O-ring giúp làm kín và đảm bảo thông khí một chiều.

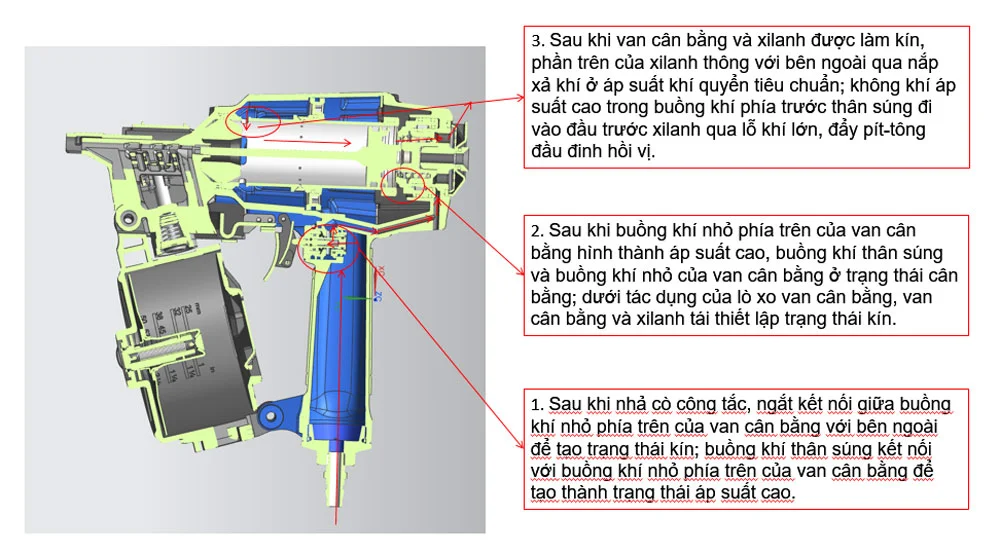

3.3. Trạng thái hồi vị, chuẩn bị cho phát bắn tiếp theo

Khi người vận hành thả cò súng, cơ cấu bên trong đưa dụng cụ trở lại trạng thái ban đầu qua 3 bước:

1. Đóng kín buồng trên: Khi nhả cò, buồng khí nhỏ phía trên van cân bằng bị ngắt thông với bên ngoài để tạo độ kín, đồng thời nối lại với buồng khí thân súng để nạp lại áp suất cao.

2. Khôi phục cân bằng van: Khi áp suất ở buồng nhỏ phía trên cân bằng với áp suất trong thân súng, lực lò xo kéo van cân bằng áp sát trở lại xi-lanh, tái thiết lập trạng thái kín.

3. Đẩy chốt đập về vị trí cũ: Phần trên xi-lanh thông với môi trường ngoài qua nắp xả khí, trong khi không khí áp suất cao từ buồng phía trước thân súng đi qua các lỗ khí lớn để đẩy pít-tông và chốt đập trở lại vị trí ban đầu, sẵn sàng cho lần bóp cò tiếp theo.

4. Đặc điểm của súng bắn đinh cuộn khí nén

Súng bắn đinh cuộn khí nén được thiết kế cho các công việc cần lực đóng mạnh, tốc độ cao và khả năng vận hành liên tục. Bên cạnh cơ cấu chứa đinh dạng cuộn, thiết bị còn chú trọng đến độ bền thân máy, khả năng thao tác và tốc độ thay đinh để phù hợp với môi trường sản xuất.

Các đặc điểm chính của súng bắn đinh gồm:

• Thiết kế công thái học: trọng lượng được phân bổ cân đối, giúp cầm nắm và thao tác thuận tiện.
• Thay thế phương pháp đóng đinh bằng búa: giúp nâng cao năng suất và giảm nhu cầu sử dụng nhân công cho thao tác đóng đinh thủ công.
• Lực đóng mạnh, tốc độ bắn nhanh: phù hợp với công việc cần thực hiện nhiều lần đóng đinh liên tục.
• Cơ cấu nạp đinh tháo lắp nhanh: thuận tiện khi cần thay cuộn đinh.
• Thân súng đúc áp lực: có độ bền cao nhưng vẫn đảm bảo trọng lượng phù hợp để thao tác.
• Trang bị nắp chắn bụi: hạn chế bụi và tạp chất xâm nhập vào cơ cấu bên trong.
• Thiết kế nạp đinh từ bên hông: hỗ trợ thay và kiểm tra cuộn đinh thuận tiện hơn.
• Tay cầm bọc cao su: tăng độ bám và sự thoải mái trong quá trình sử dụng.
• Kết cấu bền bỉ: được thiết kế chuyên dụng cho sản xuất và đóng pallet gỗ.

5. Áp suất hoạt động của súng bắn đinh cuộn khí nén

Tài liệu vận hành khuyến nghị sử dụng súng bắn đinh cuộn khí nén ở áp suất từ 70 đến 100 psi, tương đương khoảng 5 đến 7 bar, để đạt hiệu suất phù hợp. Áp suất cấp cho dụng cụ không được vượt quá 120 psi, tương đương khoảng 8 bar.

Trong quá trình sử dụng, nên bắt đầu ở mức áp suất thấp và điều chỉnh phù hợp với kích thước đinh cũng như độ cứng của vật liệu.

6. Ứng dụng của súng bắn đinh cuộn khí nén

Súng bắn đinh cuộn khí nén được sử dụng trong nhiều công việc xây dựng và sản xuất sản phẩm gỗ cần đóng số lượng lớn đinh trong thời gian ngắn. Các ứng dụng phổ biến tập trung vào thi công vách, sàn, hàng rào và sản xuất pallet, thùng gỗ hoặc bao bì phục vụ vận chuyển.

6.1. Ứng dụng trong xây dựng

Súng có thể được sử dụng cho:

• Lắp đặt vách ngoài.
• Thi công sàn gỗ.
• Lắp đặt tấm ốp tường.
• Làm hàng rào gỗ.

6.2. Ứng dụng trong sản xuất

Trong các xưởng sản xuất, súng bắn đinh cuộn khí nén được sử dụng cho:

• Làm thùng gỗ.
• Sản xuất pallet gỗ.
• Làm thùng phuy.
• Sản xuất thùng gỗ xuất khẩu.

Khả năng chứa nhiều đinh và tốc độ bắn nhanh giúp dòng súng này phù hợp với các công việc có tần suất đóng đinh lớn và yêu cầu thao tác liên tục.

7. Các loại đinh sử dụng cho súng bắn đinh cuộn khí nén

Các model súng bắn đinh cuộn khí nén TOUA CN55, CN70, CN80, CN100 và CN130 sử dụng đinh cuộn dây phẳng 15 độ. Tùy từng model, chiều dài đinh hỗ trợ từ 25 đến 130 mm, đường kính chuôi từ 2,1 đến 3,8 mm và đường kính đầu từ 5,2 đến 8,5 mm.

Các dạng thân đinh gồm:

• Thân trơn.
• Thân vòng.
• Thân vít.

Kích thước đinh tương thích với từng model như sau:

Khi chọn đinh, người dùng cần đối chiếu đồng thời chiều dài, đường kính chuôi, đường kính đầu và kiểu đinh mà model súng hỗ trợ. Không nên chỉ dựa vào chiều dài đinh để xác định khả năng tương thích.

8. Cách chọn súng bắn đinh cuộn khí nén phù hợp

Để lựa chọn súng bắn đinh cuộn khí nén phù hợp, cần xác định trước kích thước đinh, yêu cầu lực đóng, tốc độ làm việc, dung lượng hộp đinh và trọng lượng dụng cụ. Các yếu tố này ảnh hưởng trực tiếp đến khả năng tương thích với công việc cũng như sự thuận tiện khi sử dụng trong thời gian dài.

8.1. Xác định kích thước đinh cần sử dụng

Mỗi model hỗ trợ một phạm vi chiều dài và đường kính đinh khác nhau. Người dùng nên xác định loại đinh cần dùng trước, sau đó đối chiếu với bảng thông số để lựa chọn súng tương thích.

8.2. Chọn theo năng lượng đóng đinh

Năng lượng của các dòng TOUA hiện có dao động từ 45 J đến 159 J. Khi lựa chọn, cần cân đối năng lượng của súng với kích thước đinh và yêu cầu thực tế của công việc.

8.3. Xem xét tốc độ bắn

Các model có tốc độ chu kỳ từ khoảng 3 đến 6 đinh/giây, tùy từng dòng. Đây là thông số đáng quan tâm đối với các công việc cần bắn đinh liên tục hoặc sản xuất số lượng lớn.

8.4. Kiểm tra dung lượng hộp chứa đinh

Dung lượng hộp chứa của các model hiện có dao động từ 120 đến 400 đinh. Hộp chứa lớn giúp giảm tần suất dừng công việc để nạp lại đinh.

8.5. Cân nhắc trọng lượng súng

Trọng lượng của các dòng súng dao động từ 2,5 đến 6 kg. Với công việc phải cầm và thao tác dụng cụ trong thời gian dài, trọng lượng là yếu tố cần cân nhắc cùng với kích thước đinh và năng lượng bắn.

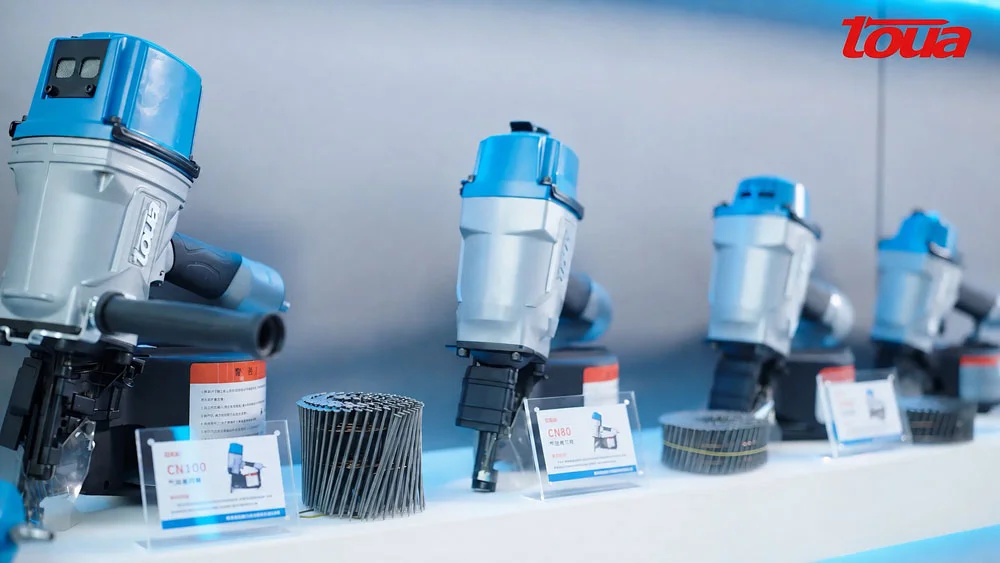

9. So sánh các dòng súng bắn đinh cuộn khí nén TOUA

TOUA hiện được phân phối bới Weldcom có nhiều dòng súng bắn đinh cuộn khí nén với phạm vi chiều dài đinh, năng lượng, tốc độ và dung lượng hộp chứa khác nhau.

Việc đặt các thông số chính cạnh nhau giúp người dùng nhanh chóng xác định model có cấu hình phù hợp với kích thước đinh và yêu cầu sử dụng thực tế.

Cả 5 model đều sử dụng đinh cuộn dây phẳng 15 độ, thân máy bằng nhôm và hệ thống truyền động khí nén. Dải sản phẩm trải từ CN55 sử dụng đinh dài 25 đến 57 mm, năng lượng 45 J đến CN130 sử dụng đinh 75 đến 130 mm với năng lượng 159 J.

Người dùng nên đối chiếu kích thước đinh trước, sau đó xem xét thêm năng lượng, tốc độ bắn, dung lượng hộp và trọng lượng để lựa chọn model phù hợp.

10. Hướng dẫn sử dụng súng bắn đinh cuộn khí nén

Trước khi sử dụng súng bắn đinh cuộn khí nén, người vận hành cần kiểm tra dụng cụ, hệ thống khí và cơ cấu tiếp xúc để đảm bảo súng chỉ hoạt động trong điều kiện cho phép. Quá trình vận hành cũng cần tuân thủ đúng trình tự nạp đinh, thử nghiệm hoạt động và các yêu cầu bảo vệ mắt, tay và cơ thể.

10.1. Kiểm tra trước khi vận hành

Thực hiện lần lượt các bước sau:

1. Đeo kính bảo hộ hoặc kính bảo vệ mắt.
2. Không kết nối nguồn cấp khí trong khi thực hiện các bước kiểm tra ban đầu.
3. Kiểm tra độ chặt của các ốc vít.
4. Kiểm tra xem thanh tiếp xúc và cò súng có hoạt động trơn tru hay không.
5. Kết nối nguồn khí nén.
6. Kiểm tra xem có hiện tượng rò rỉ khí hay không. Dụng cụ không được phép có rò rỉ khí nén.
7. Cầm dụng cụ mà không bóp cò, sau đó ấn thanh tiếp xúc vào chi tiết gia công. Súng không được hoạt động.
8. Cầm dụng cụ sao cho thanh tiếp xúc không chạm vào chi tiết gia công, sau đó bóp cò. Súng không được hoạt động.
9. Ngắt nguồn cấp khí sau khi hoàn thành quá trình kiểm tra.

10.2. Cách nạp đinh vào súng

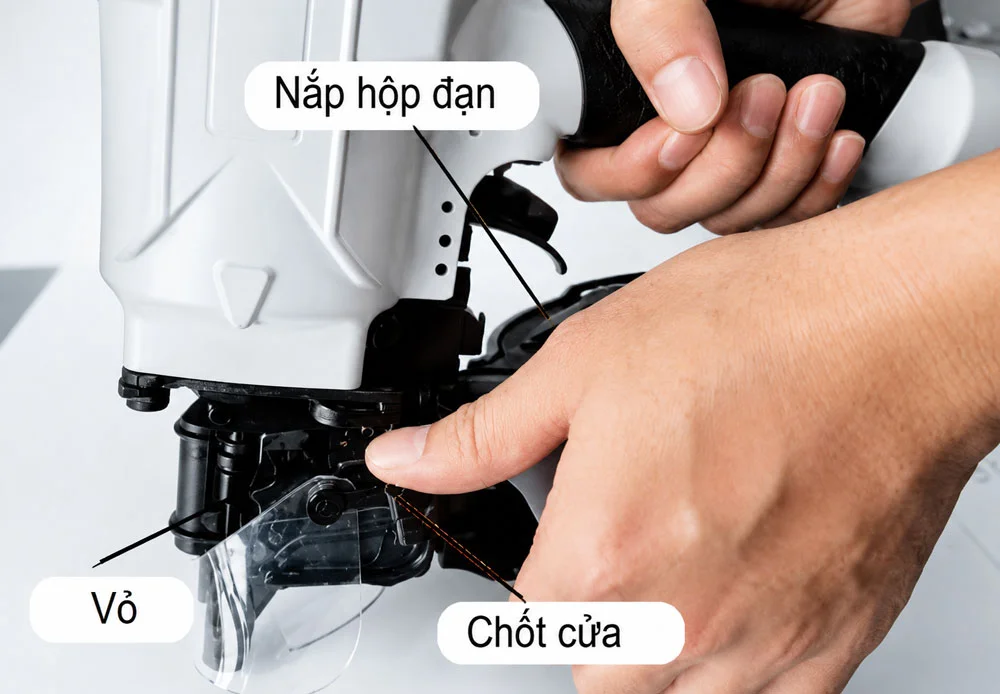

Bước 1. Mở hộp chứa đinh

Dùng ngón tay giữ cửa và chốt cửa, sau đó kéo chốt lên để mở cửa. Tiếp tục mở nắp hộp chứa đinh.

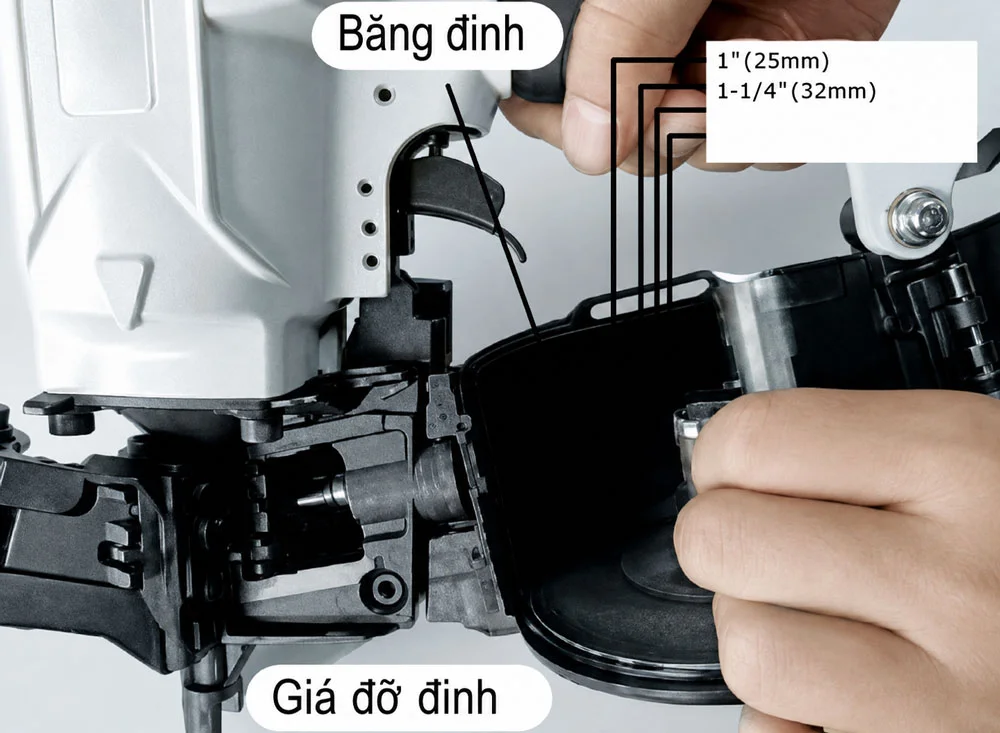

Bước 2. Điều chỉnh giá đỡ đinh

• Giá đỡ đinh có thể di chuyển lên xuống với bốn mức điều chỉnh. Để thay đổi vị trí, kéo giá đỡ lên và xoay đến mức mong muốn.
• Giá đỡ phải được điều chỉnh đúng với kích thước đinh theo thông số inch và milimet được chỉ dẫn bên trong hộp chứa.

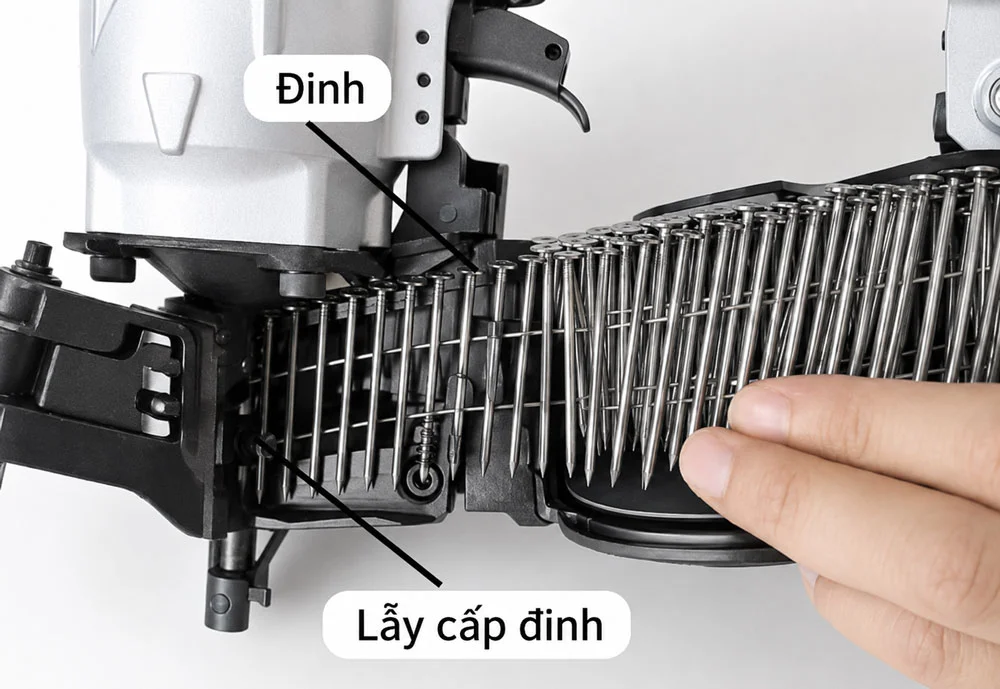

Bước 3. Nạp cuộn đinh

• Đặt một cuộn đinh lên giá đỡ trong hộp chứa. Kéo một đoạn đinh đủ dài để chạm đến cơ cấu dẫn đinh, sau đó đặt cây đinh thứ hai vào giữa các răng dẫn.
• Đảm bảo đầu đinh khớp đúng vào khe trên phần mũi dẫn.

Bước 4. Đóng nắp và cửa

• Đóng nắp hộp chứa và cửa lại, sau đó kiểm tra chốt đã khớp đúng vị trí hay chưa. Nếu chốt không khớp, kiểm tra lại vị trí đầu đinh trong khe ở phần mũi.
• Theo hướng dẫn của dụng cụ, cũng có thể đóng cửa trước rồi mới đóng nắp.

10.3. Thử nghiệm hoạt động

Điều chỉnh áp suất khí nén ở mức 70 psi, tương đương khoảng 5 bar, sau đó kết nối nguồn cấp khí.

Không chạm vào cò súng, ấn thanh tiếp xúc vào chi tiết gia công rồi bóp cò. Dụng cụ phải bắn đinh.

Tiếp theo, khi dụng cụ chưa tiếp xúc với chi tiết gia công, bóp cò trước rồi ấn thanh tiếp xúc vào chi tiết. Dụng cụ phải bắn đinh.

Sau khi thử nghiệm, điều chỉnh áp suất khí xuống mức thấp nhất vẫn đảm bảo khả năng đóng đinh, căn cứ vào đường kính, chiều dài đinh và độ cứng của chi tiết gia công.

10.4. Lưu ý an toàn khi vận hành

Trong quá trình sử dụng, bụi có thể bị thổi lên bởi khí xả hoặc đinh có thể văng ra nếu dụng cụ được vận hành không đúng cách. Vì vậy, người sử dụng phải luôn đeo kính bảo hộ có khả năng bảo vệ phía trước và hai bên mắt.

Kính chỉ bảo vệ phía trước hoặc tấm chắn mặt đơn thuần không cung cấp khả năng bảo vệ đầy đủ cho mắt.

Ngoài ra cần lưu ý:

• Giữ tay và cơ thể cách xa mũi máy và khu vực khí xả khi đóng đinh.
• Không hướng mũi súng về phía người.
• Không vận hành súng khi đã hết đinh.
• Luôn ngắt nguồn cấp khí trước khi xoay nắp xả.
• Hướng khí xả có thể thay đổi bằng cách xoay nắp xả bằng tay.

11. Cách bảo dưỡng súng bắn đinh cuộn khí nén

Bảo dưỡng súng bắn đinh cuộn khí nén tập trung vào việc duy trì nguồn khí sạch, bôi trơn đúng loại dầu và kiểm tra các bộ phận thường xuyên. Hơi ẩm, bụi bẩn hoặc thiếu dầu bôi trơn có thể gây rỉ sét, mài mòn và làm giảm hiệu suất hoạt động của dụng cụ.

11.1. Sử dụng bộ xử lý khí 3 thành phần

Nên sử dụng bộ xử lý khí 3 thành phần trên hệ thống cấp khí. Nếu không sử dụng, hơi ẩm và bụi bẩn bên trong máy nén khí có thể đi trực tiếp vào dụng cụ, gây rỉ sét và mài mòn các chi tiết bên trong.

Chiều dài ống nối giữa bộ xử lý khí và dụng cụ không nên dài hơn 5 m, vì đường ống quá dài có thể làm giảm áp suất khí.

11.2. Sử dụng dầu bôi trơn được khuyến nghị

Nên sử dụng dầu Velocite hoặc dầu tuabin để bôi trơn dụng cụ. Loại dầu được khuyến nghị có cấp độ nhớt ISO VG32.

Sau khi hoàn thành công việc, nhỏ 2 đến 3 giọt dầu vào đầu cấp khí bằng bình bôi trơn dạng phun.

11.3. Kiểm tra và bảo dưỡng hàng ngày

Trước khi kiểm tra hoặc bảo dưỡng, phải ngắt nguồn cấp khí và xả hết áp suất trong bình chứa.

Các công việc cần thực hiện gồm:

1. Xả nước khỏi bộ lọc đường khí và máy nén khí.
2. Kiểm tra và bổ sung dầu cho bộ bôi trơn trong cụm xử lý khí.
3. Vệ sinh lõi lọc khí.
4. Kiểm tra và siết chặt tất cả các ốc vít.
5. Kiểm tra thanh tiếp xúc, đảm bảo bộ phận này di chuyển trơn tru.

11.4. Bảo quản súng khi không sử dụng

Nếu không sử dụng trong thời gian dài, nên bôi một lớp mỏng chất bôi trơn lên các bộ phận bằng thép để hạn chế rỉ sét.

Không bảo quản dụng cụ trong môi trường lạnh. Khi không sử dụng, súng nên được đặt ở nơi ấm áp, khô ráo và ngoài tầm với của trẻ em.

Trong quá trình sử dụng lâu dài, các bộ phận chịu hao mòn cần được kiểm tra, bảo dưỡng hoặc thay thế khi cần thiết.
