Máy nắn dầm: Giải pháp kiểm soát cong vênh dầm thép

Máy nắn dầm là thiết bị quan trọng trong gia công kết cấu thép, được sử dụng để nắn thẳng dầm sau hàn và kết hợp gá hàn dầm nhằm đảm bảo độ chính xác hình học. Trong các nhà máy KCT hiện đại, việc ứng dụng máy nắn dầm và gá hàn dầm giúp kiểm soát cong vênh, nâng cao chất lượng mối hàn, tăng năng suất và giảm phụ thuộc vào tay nghề thủ công.

1. Nhu cầu sử dụng máy nắn dầm trong gia công kết cấu thép

Trong quá trình gia công kết cấu thép, đặc biệt là công đoạn tổ hợp và hàn dầm H, dầm I hoặc dầm hộp, hiện tượng cong vênh sau hàn xảy ra rất phổ biến. Nếu không được xử lý đúng kỹ thuật, các sai lệch hình học này sẽ ảnh hưởng trực tiếp đến chất lượng kết cấu, tiến độ lắp dựng và chi phí sản xuất. Chính vì vậy, máy nắn dầm (máy nắn dầm kết hợp gá hàn dầm) ngày càng trở thành thiết bị không thể thiếu trong các nhà máy KCT hiện đại.

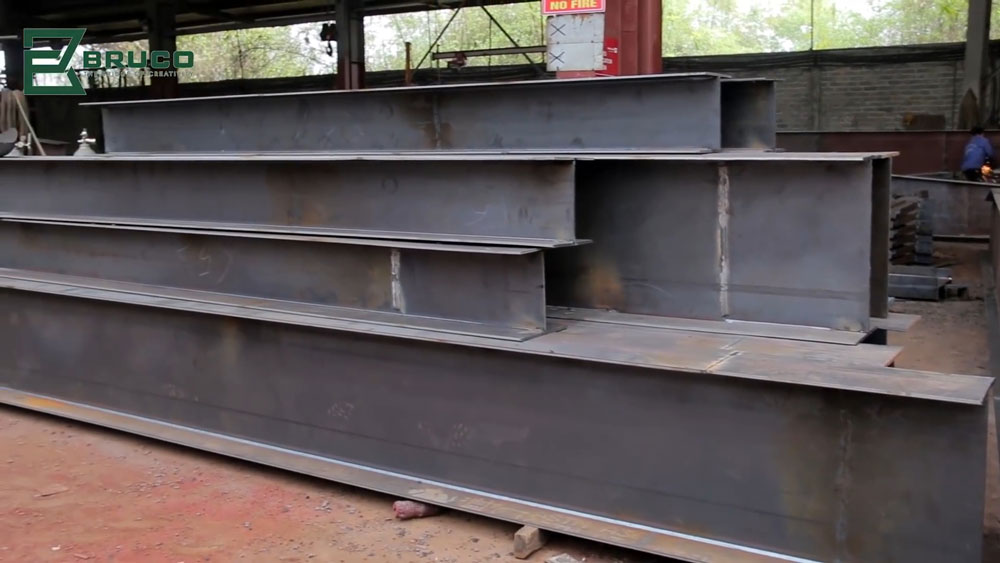

1.1. Vì sao dầm thép dễ cong vênh sau hàn

Cong vênh dầm thép là hệ quả tất yếu của quá trình hàn nhiệt, đặc biệt khi gia công các kết cấu có chiều dài lớn và tiết diện nặng. Một số nguyên nhân phổ biến gồm:

• Nhiệt độ hàn cao làm kim loại giãn nở không đồng đều giữa bản cánh và bản bụng dầm.
• Khi kim loại nguội đi và co ngót, sự co ngót không đồng nhất tạo ra ứng suất dư, dẫn đến hiện tượng cong vênh hoặc “cụp cánh” dầm.
• Quy trình gá lắp ban đầu không chính xác khiến ứng suất tập trung cục bộ trong quá trình hàn.
• Hàn liên tục nhiều lớp, nhiều đường hàn trên dầm dày càng làm gia tăng mức độ biến dạng nếu không có thiết bị kiểm soát hình học.

Những biến dạng này rất khó khắc phục triệt để bằng phương pháp thủ công, đặc biệt với dầm lớn hoặc sản xuất hàng loạt.

1.2. Hệ quả khi không nắn dầm và gá hàn đúng kỹ thuật

Nếu dầm thép sau hàn không được nắn thẳng và gá chuẩn bằng thiết bị chuyên dụng, nhà máy có thể phải đối mặt với nhiều hệ quả nghiêm trọng:

• Sai số hình học lớn, khiến việc lắp dựng kết cấu gặp khó khăn hoặc không đạt yêu cầu kỹ thuật.
• Giảm khả năng chịu lực và độ an toàn của toàn bộ kết cấu thép.
• Tăng thời gian và chi phí sửa chữa, do phải nắn thủ công nhiều lần hoặc gia công lại.
• Trong trường hợp nghiêm trọng, dầm có thể không đạt tiêu chuẩn nghiệm thu, buộc phải thay thế, gây chậm tiến độ và đội chi phí sản xuất.

Chính vì vậy, việc đầu tư máy nắn dầm – máy nắn dầm và gá hàn dầm không chỉ giúp khắc phục cong vênh sau hàn, mà còn đóng vai trò then chốt trong việc chuẩn hóa chất lượng, nâng cao năng suất và giảm rủi ro cho nhà máy gia công kết cấu thép.

2. Máy nắn dầm là gì?

Máy nắn dầm là thiết bị chuyên dụng trong gia công kết cấu thép, được sử dụng để nắn thẳng các dầm thép bị cong vênh sau quá trình hàn tổ hợp, đặc biệt là dầm H, dầm I và dầm hộp. Thiết bị này tạo ra lực nắn có kiểm soát tác động lên bản cánh hoặc bản bụng dầm, nhằm triệt tiêu ứng suất dư sinh ra do nhiệt hàn và đưa dầm về trạng thái thẳng theo tiêu chuẩn kỹ thuật.

Trong các nhà máy kết cấu thép hiện đại, máy nắn dầm là công đoạn không thể thiếu sau hàn, giúp đảm bảo độ chính xác hình học, khả năng lắp dựng và chất lượng chịu lực của kết cấu.

2.1. Chức năng chính của máy nắn dầm

Máy nắn dầm thực hiện các chức năng cốt lõi sau:

• Nắn thẳng dầm thép bị cong vênh, cụp cánh hoặc lệch bụng sau hàn.
• Đảm bảo dầm đạt độ thẳng, độ vuông và kích thước hình học tiêu chuẩn.
• Giảm thiểu hoặc loại bỏ hoàn toàn việc nắn thủ công bằng nhiệt hoặc búa cơ khí.
• Chuẩn hóa chất lượng dầm thép khi sản xuất hàng loạt.

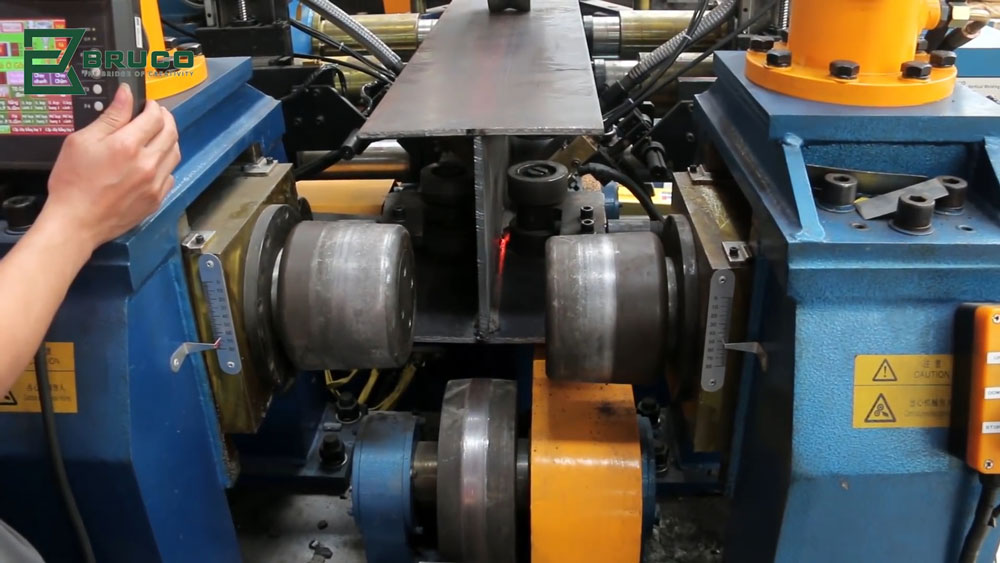

2.2. Máy nắn dầm hoạt động như thế nào?

Máy nắn dầm hoạt động dựa trên nguyên lý biến dạng dẻo có kiểm soát. Cụ thể:

• Dầm thép sau hàn được đưa vào máy và định vị đúng vị trí nắn.
• Hệ thống nắn (con lăn hoặc xi lanh thủy lực) tạo lực ép ngược chiều cong vênh.
• Lực nắn được điều chỉnh chính xác theo độ dày, chiều cao và vật liệu dầm.
• Sau khi dỡ tải, dầm trở về trạng thái thẳng, đạt yêu cầu hình học.

Nguyên lý này cho phép xử lý hiệu quả hiện tượng cong vênh mà không làm suy giảm cơ tính của thép, đồng thời đảm bảo độ ổn định lâu dài cho kết cấu.

2.3. Máy nắn dầm trong dây chuyền gia công kết cấu thép

Trong thực tế sản xuất, máy nắn dầm thường được tích hợp trong dây chuyền tổ hợp – hàn – nắn dầm H, hoặc kết hợp cùng hệ thống gá hàn dầm để:

• Kiểm soát biến dạng ngay trong quá trình hàn.
• Rút ngắn thời gian xử lý sau hàn.
• Tăng năng suất và tính đồng bộ cho toàn bộ dây chuyền KCT.

Nhờ đó, máy nắn dầm không chỉ là thiết bị sửa lỗi, mà còn là giải pháp kỹ thuật cốt lõi giúp nhà máy kết cấu thép nâng cao chất lượng sản phẩm và hiệu quả sản xuất.

3. Cấu tạo và nguyên lý hoạt động của máy nắn dầm

Để xử lý hiệu quả hiện tượng cong vênh dầm thép sau hàn, máy nắn dầm được thiết kế với kết cấu cơ khí vững chắc và hệ thống nắn hoạt động chính xác. Cấu tạo và nguyên lý làm việc của máy quyết định trực tiếp đến khả năng nắn thẳng, độ ổn định hình học và năng suất trong dây chuyền gia công kết cấu thép.

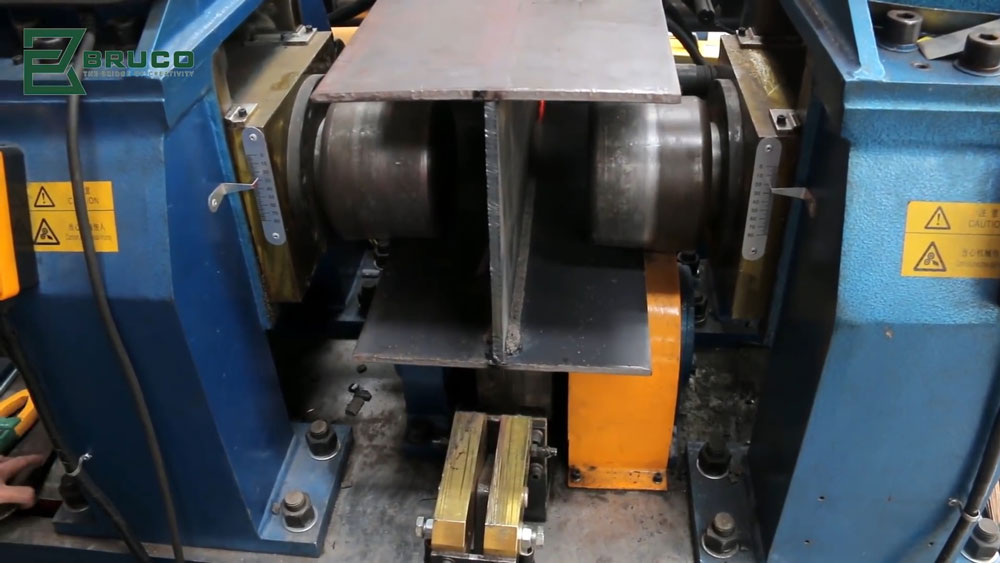

3.1. Cấu tạo cơ bản của máy nắn dầm

Một máy nắn dầm tiêu chuẩn trong nhà máy kết cấu thép thường bao gồm các bộ phận chính sau:

Khung máy chịu lực: Được chế tạo từ thép kết cấu cường độ cao, có độ cứng vững lớn, giúp máy làm việc ổn định khi nắn các dầm dài, dầm nặng mà không bị rung hoặc biến dạng thứ cấp.

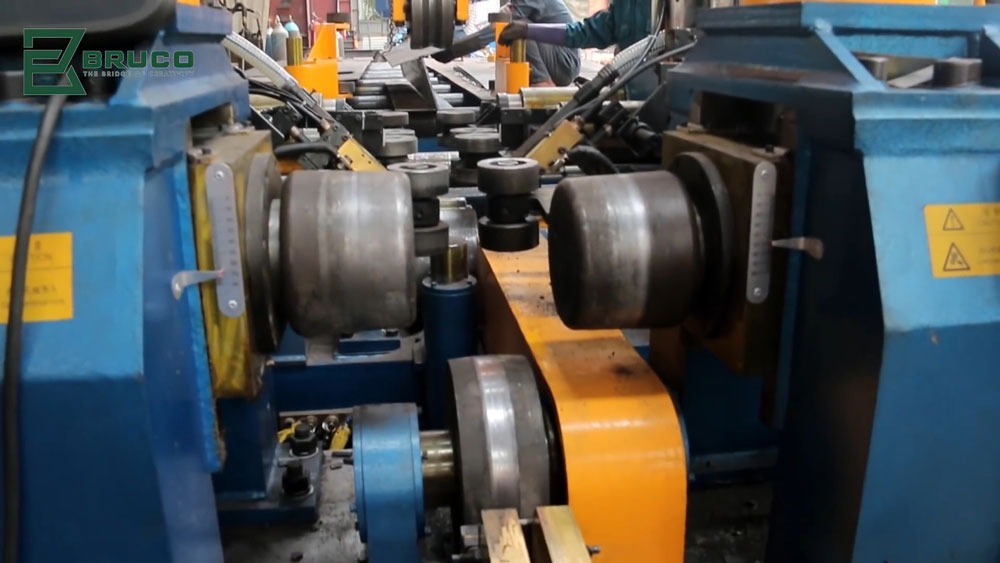

Cụm nắn dầm: Là bộ phận trực tiếp tạo lực nắn lên bản cánh hoặc bản bụng dầm. Tùy cấu hình, cụm nắn có thể sử dụng:

• Con lăn cơ khí
• Xi lanh thủy lực
• Hệ truyền động servo: Lực nắn được điều chỉnh linh hoạt theo độ dày, chiều cao và vật liệu dầm thép.

Hệ thống dẫn hướng và định vị dầm: bộ phận này giúp máy nắn dầm giữ dầm đúng vị trí trong suốt quá trình nắn, đảm bảo lực tác động đúng tâm và đúng vùng cong vênh cần xử lý.

Hệ thống truyền động: Bao gồm động cơ, hộp số hoặc cụm thủy lực, cho phép điều khiển hành trình nắn ổn định và chính xác.

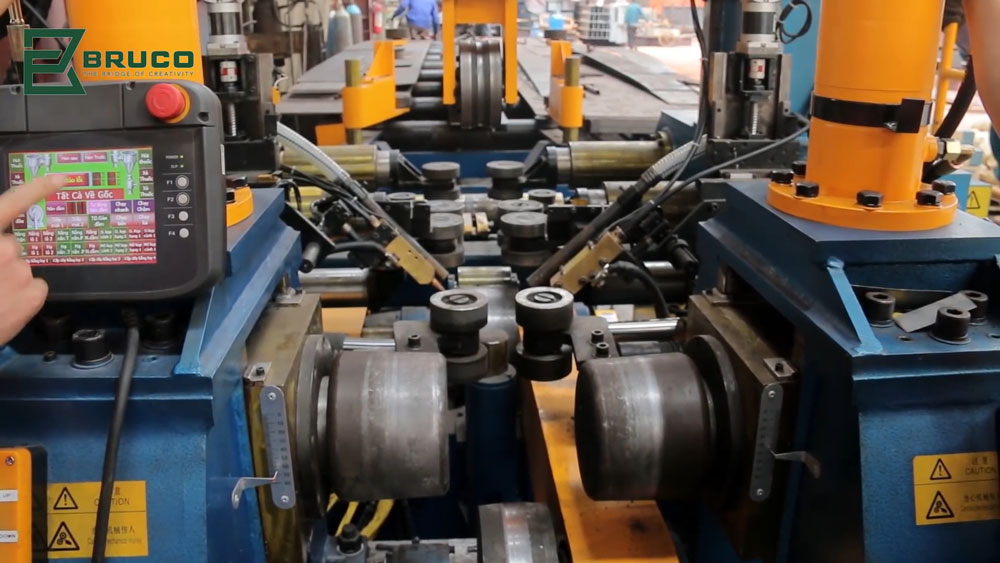

Hệ thống điều khiển: Trên các dòng máy nắn dầm hiện đại, hệ điều khiển cho phép cài đặt thông số lực nắn, hành trình và trình tự làm việc, giúp tăng độ lặp lại và giảm phụ thuộc vào kinh nghiệm người vận hành.

3.2. Nguyên lý hoạt động của máy nắn dầm

Máy nắn dầm hoạt động dựa trên nguyên lý biến dạng dẻo có kiểm soát, nhằm triệt tiêu ứng suất dư sinh ra trong quá trình hàn dầm thép.

Quy trình nắn cơ bản diễn ra như sau:

• Dầm thép sau hàn được đưa vào máy và định vị đúng vị trí cần nắn.
• Cụm nắn tạo lực ép ngược chiều cong vênh lên bản cánh hoặc bản bụng dầm.
• Lực nắn được tăng dần và kiểm soát chính xác để vật liệu thép biến dạng trong giới hạn cho phép.
• Sau khi dỡ tải, dầm trở về trạng thái thẳng, đạt độ thẳng và kích thước hình học tiêu chuẩn.

Nguyên lý này cho phép máy nắn dầm xử lý hiệu quả hiện tượng “cụp cánh”, cong vênh dầm mà không làm suy giảm cơ tính và khả năng chịu lực của thép.

3.3. Vai trò của máy nắn dầm trong dây chuyền gia công kết cấu thép

Khi được tích hợp trong dây chuyền tổ hợp – hàn – nắn dầm H, máy nắn dầm mang lại nhiều lợi ích rõ rệt:

• Kiểm soát và hiệu chỉnh biến dạng ngay sau hàn, hạn chế sửa lỗi về sau.
• Đảm bảo độ thẳng, độ vuông và tính đồng nhất của dầm thép trước khi chuyển sang công đoạn tiếp theo.
• Nâng cao năng suất, giảm thao tác thủ công và phụ thuộc vào tay nghề thợ.

Nhờ đó, máy nắn dầm trở thành thiết bị cốt lõi trong các nhà máy kết cấu thép hướng tới sản xuất công nghiệp và tự động hóa.

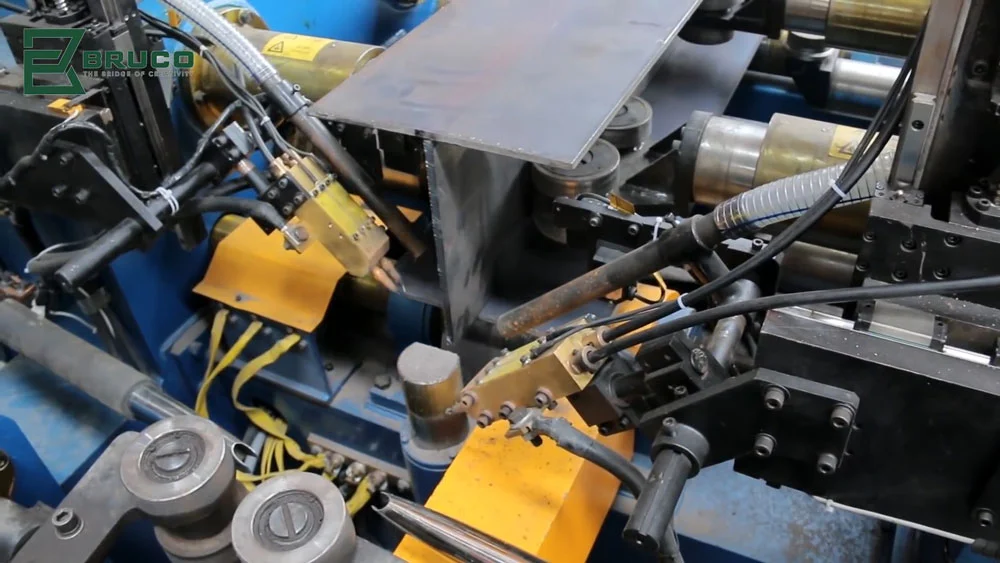

4. Ưu điểm của máy nắn dầm trong gia công kết cấu thép

Việc ứng dụng máy nắn dầm trong dây chuyền gia công kết cấu thép mang lại nhiều lợi ích rõ rệt so với các phương pháp nắn thủ công hoặc bán cơ khí. Những ưu điểm này không chỉ thể hiện ở chất lượng sản phẩm mà còn ở hiệu quả vận hành và chi phí sản xuất dài hạn.

4.1. Đảm bảo độ thẳng và độ chính xác hình học cao

Máy nắn dầm cho phép kiểm soát chính xác lực nắn và vị trí tác động, giúp dầm thép sau hàn đạt độ thẳng, độ vuông và kích thước hình học theo tiêu chuẩn thiết kế. Điều này đặc biệt quan trọng với các kết cấu dầm dài, dầm lớn hoặc sản xuất hàng loạt, nơi sai số nhỏ có thể gây ảnh hưởng lớn khi lắp dựng.

4.2. Chất lượng ổn định, tính lặp lại cao

Khác với nắn thủ công phụ thuộc nhiều vào tay nghề thợ, máy nắn dầm hoạt động theo nguyên lý và thông số cài đặt cố định. Nhờ đó, chất lượng nắn được duy trì đồng đều giữa các sản phẩm, đảm bảo tính lặp lại cao – yếu tố then chốt trong sản xuất kết cấu thép công nghiệp.

4.3. Giảm phụ thuộc vào nhân công tay nghề cao

Việc nắn dầm thủ công bằng nhiệt hoặc cơ khí không chỉ tốn thời gian mà còn yêu cầu thợ có kinh nghiệm. Máy nắn dầm giúp giảm đáng kể sự phụ thuộc này, chỉ cần nhân sự vận hành được đào tạo cơ bản, từ đó giải quyết bài toán thiếu hụt lao động kỹ thuật trong ngành KCT.

4.4. Nâng cao năng suất và rút ngắn thời gian sản xuất

Máy nắn dầm cho phép xử lý cong vênh nhanh, liên tục và ổn định, đặc biệt khi tích hợp trong dây chuyền tổ hợp – hàn – nắn dầm. Nhờ giảm thời gian sửa lỗi và thao tác thủ công, tổng chu kỳ sản xuất được rút ngắn đáng kể, giúp nhà máy đáp ứng tiến độ dự án tốt hơn.

4.5. Giảm chi phí sửa lỗi và tối ưu chi phí dài hạn

Dầm thép được nắn chuẩn ngay từ đầu sẽ hạn chế tối đa việc phải gia công lại, sửa lỗi hoặc thay thế kết cấu không đạt yêu cầu. Về lâu dài, máy nắn dầm giúp doanh nghiệp giảm chi phí sản xuất, giảm hao hụt vật liệu và nâng cao hiệu quả đầu tư thiết bị.

4.6. Dễ tích hợp vào dây chuyền tự động hóa KCT

Máy nắn dầm có thể dễ dàng kết hợp với hệ thống gá hàn dầm, cổng hàn tự động hoặc các dây chuyền sản xuất kết cấu thép hiện đại. Đây là nền tảng quan trọng để nhà máy KCT từng bước nâng cấp lên sản xuất bán tự động hoặc tự động hóa toàn diện.

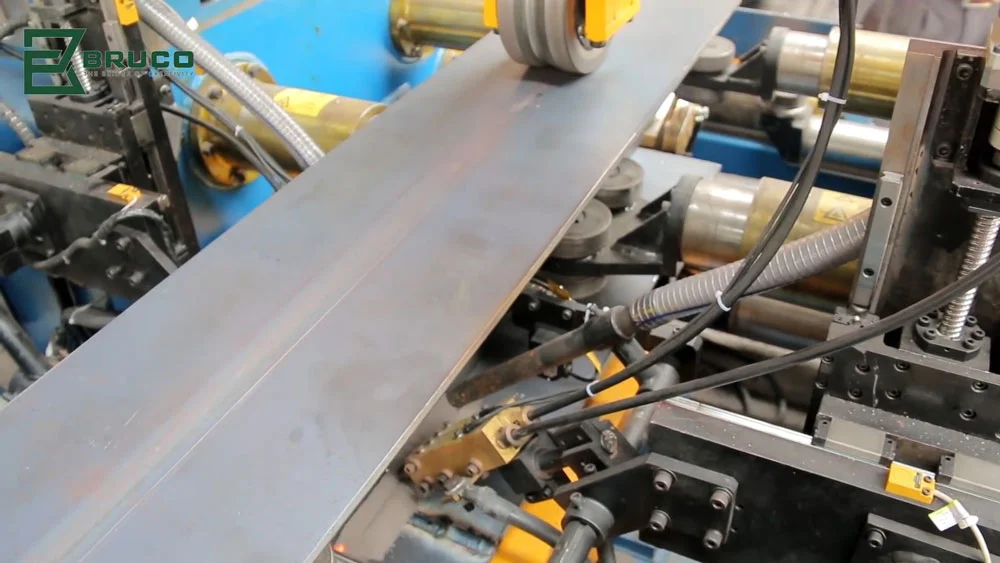

5. Giá máy nắn dầm phụ thuộc cấu hình và bài toán sản xuất cụ thể

Giá máy nắn dầm không có một mức cố định chung cho tất cả doanh nghiệp. Trên thực tế, chi phí đầu tư máy nắn dầm phụ thuộc trực tiếp vào cấu hình kỹ thuật và bài toán sản xuất của từng nhà máy kết cấu thép. Việc lựa chọn đúng cấu hình ngay từ đầu giúp doanh nghiệp tối ưu chi phí đầu tư và hiệu quả vận hành lâu dài.

5.1. Kích thước và trọng lượng dầm cần nắn

Yếu tố đầu tiên ảnh hưởng đến giá máy nắn dầm là loại dầm thép mà nhà máy gia công:

• Chiều cao và chiều rộng dầm
• Độ dày bản cánh, bản bụng
• Chiều dài và trọng lượng dầm

Dầm càng lớn, càng dày thì máy cần khung chịu lực mạnh hơn, hệ nắn công suất lớn hơn, kéo theo chi phí đầu tư cao hơn.

5.2. Công suất và lực nắn yêu cầu

Lực nắn là thông số cốt lõi của máy nắn dầm. Tùy theo:

• Vật liệu thép
• Mức độ cong vênh sau hàn
• Tiêu chuẩn độ thẳng yêu cầu

máy sẽ được cấu hình với hệ nắn cơ khí, thủy lực hoặc servo phù hợp. Lực nắn càng lớn, hệ thống truyền động và điều khiển càng phức tạp, giá máy cũng tăng tương ứng.

5.3. Mức độ tự động hóa và tích hợp dây chuyền

Giá máy nắn dầm còn phụ thuộc vào việc máy hoạt động độc lập hay tích hợp trong dây chuyền:

• Máy nắn dầm đơn lẻ
• Máy nắn dầm kết hợp gá hàn dầm
• Máy tích hợp trong dây chuyền tổ hợp – hàn – nắn dầm H

Các cấu hình tự động hóa cao giúp tăng năng suất nhưng cũng đòi hỏi chi phí đầu tư ban đầu lớn hơn.

5.4. Hệ điều khiển và tùy chọn kỹ thuật

Những yếu tố như:

• Hệ điều khiển PLC / CNC
• Khả năng lưu chương trình nắn theo từng loại dầm
• Các cảm biến kiểm soát hành trình và lực nắn
• Tùy chọn an toàn và bảo vệ thiết bị

Đều ảnh hưởng trực tiếp đến giá máy nắn dầm.

5.5. Dịch vụ đi kèm và giải pháp tổng thể

Ngoài thiết bị, chi phí đầu tư còn bao gồm:

• Tư vấn khảo sát bài toán sản xuất thực tế
• Thiết kế cấu hình phù hợp
• Lắp đặt, chạy thử và đào tạo vận hành
• Bảo hành, bảo trì và hỗ trợ kỹ thuật dài hạn

Với các nhà máy KCT, đầu tư máy nắn dầm không chỉ là mua thiết bị, mà là đầu tư một giải pháp sản xuất ổn định và lâu dài.

6. Weldcom cung cấp giải pháp đồng bộ cho gia công dầm thép

Trong bối cảnh các nhà máy kết cấu thép ngày càng yêu cầu cao về năng suất, độ ổn định và khả năng tự động hóa, việc lựa chọn đơn vị cung cấp giải pháp đồng bộ đóng vai trò then chốt, không chỉ dừng lại ở việc mua một thiết bị đơn lẻ.

6.1. Ưu điểm khi triển khai giải pháp gia công dầm thép tại Weldcom

Weldcom là đơn vị có nhiều năm kinh nghiệm trong lĩnh vực thiết bị hàn và tự động hóa cho ngành kết cấu thép, đặc biệt ở các dây chuyền gia công dầm H, I, dầm hộp. Điểm khác biệt của Weldcom nằm ở cách tiếp cận giải pháp tổng thể, bao gồm:

• Tư vấn theo bài toán sản xuất thực tế: khảo sát loại dầm, năng suất, mặt bằng và lộ trình tự động hóa của từng nhà máy.
• Cung cấp giải pháp đồng bộ: từ máy gá dầm, máy hàn dầm đến máy nắn dầm, giúp các công đoạn liên kết chặt chẽ, giảm sai số và thao tác trung gian.
• Thiết bị chính hãng, công nghệ cập nhật từ các nhà sản xuất uy tín quốc tế.
• Dịch vụ kỹ thuật toàn diện: lắp đặt, chạy thử, đào tạo vận hành và hỗ trợ kỹ thuật dài hạn, đảm bảo máy hoạt động ổn định trong môi trường sản xuất công nghiệp.

Nhờ đó, Weldcom không chỉ giúp doanh nghiệp đầu tư đúng máy nắn dầm, mà còn tối ưu hiệu quả sản xuất và chi phí dài hạn.

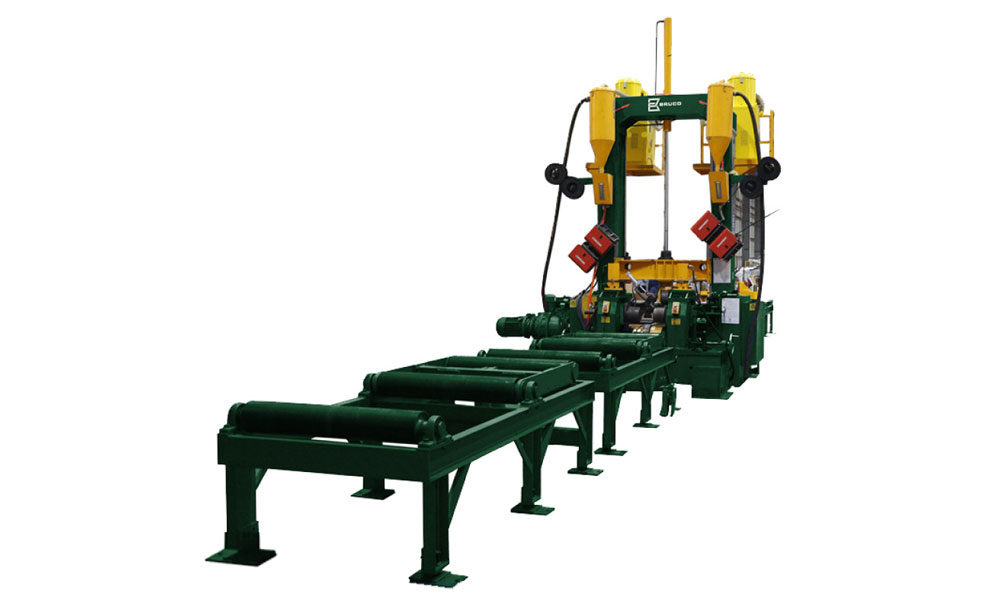

6.2. Giải pháp máy gá – hàn – nắn dầm Bruco IHH0815-S2 do Weldcom cung cấp

Một trong những giải pháp tiêu biểu cho gia công dầm thép hiện đại là trạm hàn đứng 3 trong 1 thông minh IHH0815-S2 Bruco, thường được các đơn vị trong ngành gọi là cổng hàn IHH Bruco.

Đây là phiên bản mới nhất do Bruco phát triển và cải tiến, với 3 cấu hình:

• IHH0815-S2A
• IHH0815-S2A1
• IHH0815-S2M

Máy nắn dầm tích hợp 3 chức năng trên cùng một hệ thân máy

Trạm hàn đứng IHH0815-S2 tích hợp đính gá – hàn – nắn dầm trên cùng một hệ thống, giúp:

• Tăng năng suất đáng kể so với phương án tách rời từng công đoạn
• Tối ưu mặt bằng nhà xưởng
• Giảm chi phí đầu tư tổng thể và chi phí vận hành

Nhà sản xuất Bruco sử dụng hệ thân máy chung cho cả 3 phiên bản, đảm bảo độ cứng vững và tính ổn định cao khi vận hành lâu dài.

Máy nắn dầm tự động hóa cao – vận hành ổn định

• Quá trình kẹp/nhả cánh – bụng dầm được thực hiện hoàn toàn tự động.
• Hệ thống hút và xả thuốc hàn tự động, đảm bảo môi trường hàn ổn định.
• Tự động cấp thêm 2 mát phụ trực tiếp vào dầm, giúp hồ quang ổn định hơn.
• Công nghệ hàn của Bruco cho phép tự động tối ưu dòng – áp dựa trên bộ DATA hàn tích hợp sẵn.

Toàn bộ thao tác được thực hiện qua màn hình cảm ứng KEYENCE với 2 ngôn ngữ Anh/Việt, giúp giảm sai sót vận hành và rút ngắn thời gian đào tạo nhân sự.
