1. Giới thiệu chung

BRUCO V-0820A là trạm hàn đứng thông minh tích hợp đính – hàn – nắn cánh dầm trong một thiết bị. Sở hữu công nghệ hàn tandem MIG dưới lớp thuốc, cảm biến laser dò đường, V-0820A giúp tạo ra mối hàn đẹp, ổn định, chính xác và dễ vận hành. Thiết bị tối ưu cho sản xuất kết cấu thép quy mô lớn, tiết kiệm diện tích và nhân công.

2. Cấu hình thiết bị

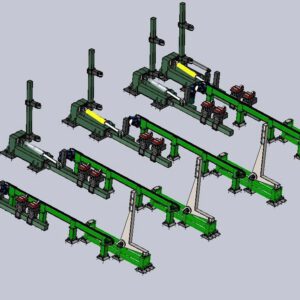

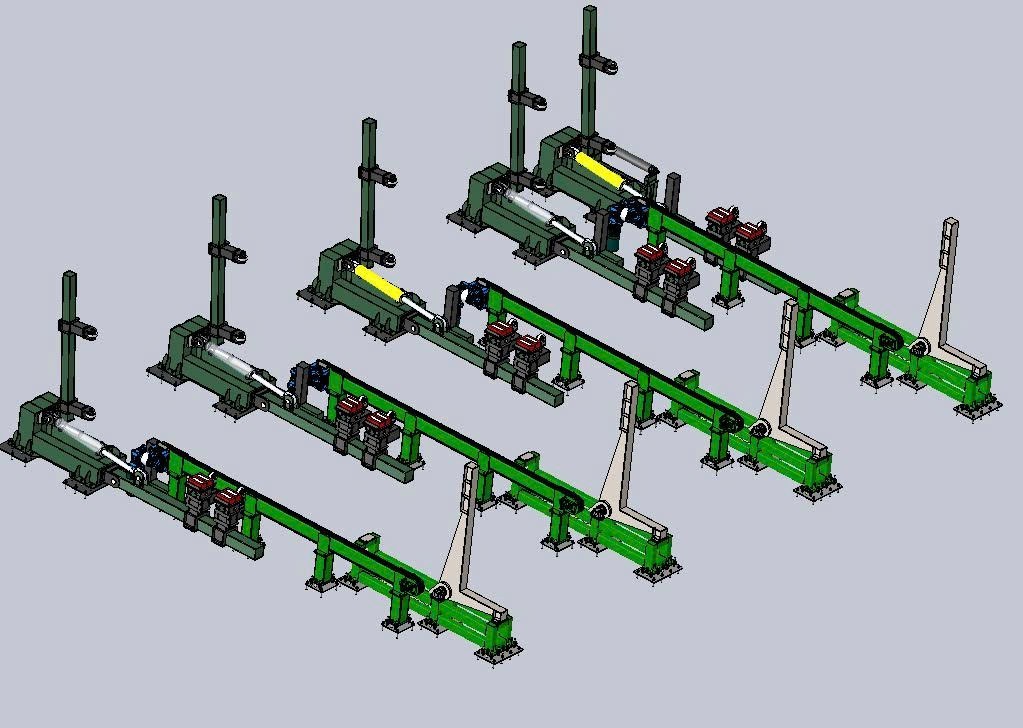

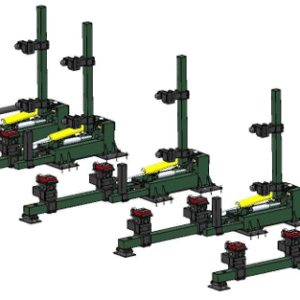

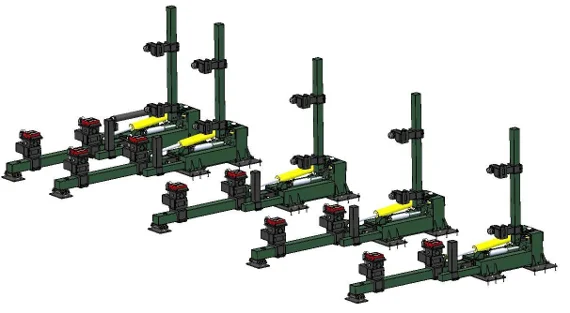

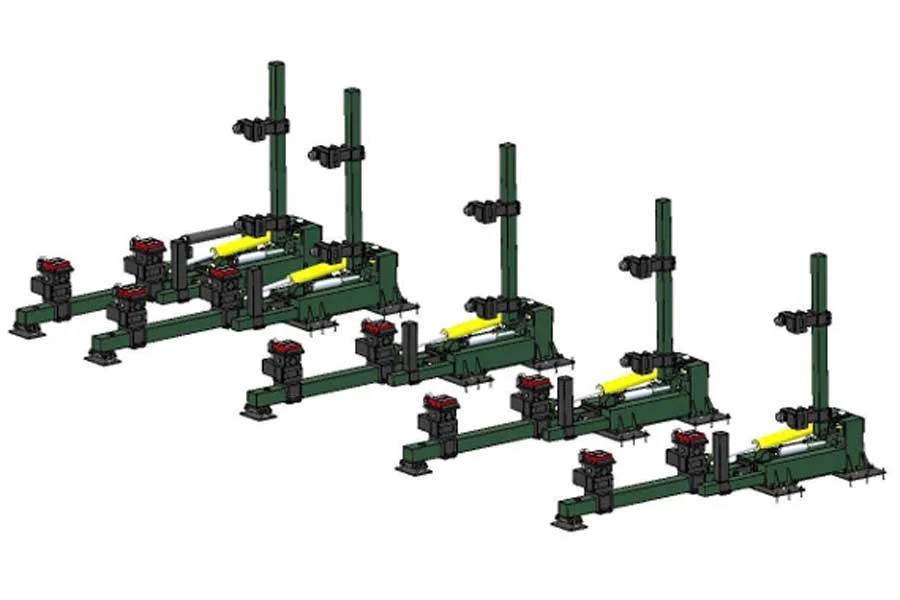

2.1. Hệ thống lật dầm V-0820-A.RT

• Gồm 5 tay lật thủy lực độc lập, tải trọng tối đa mỗi cụm: 7500 kg

• Lật dầm góc 0–90° bằng van thủy lực + giới hạn cơ học

• Mỗi cụm có thể hoạt động độc lập hoặc đồng bộ, giúp tạo góc hàn linh hoạt

• Điều khiển qua tay cầm không dây, kết nối tủ điện trung tâm

• Van thủy lực chính: YUKEN / REXROTH – xuất xứ Nhật / Đức

• Xy lanh thủy lực và trạm nguồn

• Khung lật

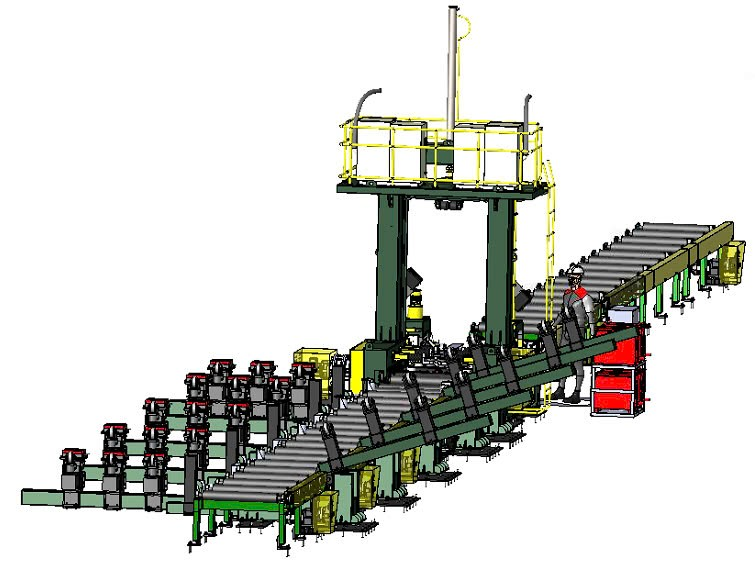

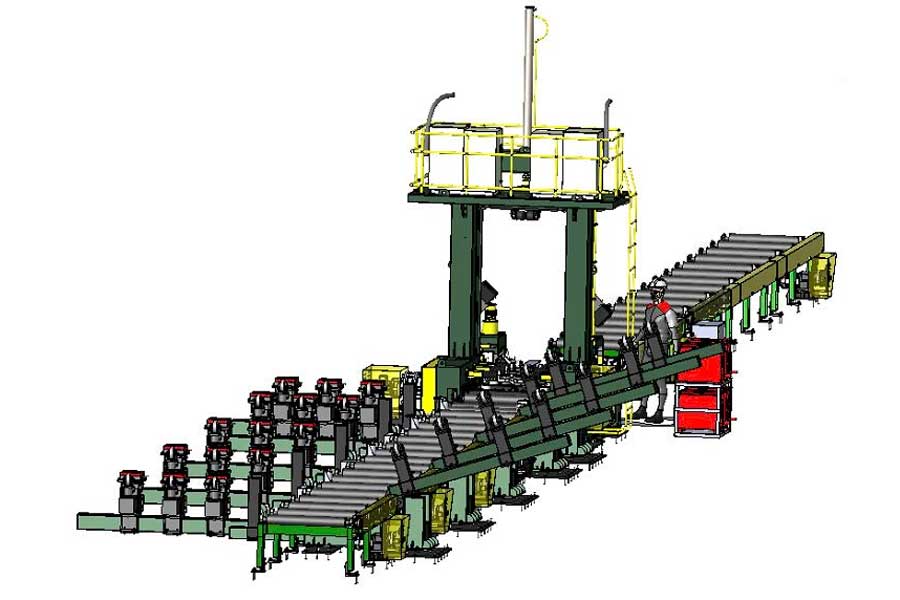

2.2. Máy tổ hợp dầm đứng đa năng V-0820A

• Tích hợp chức năng dựng cánh – ép bụng – hàn – nắn trong cùng một cụm máy

• Bộ đầu hàn thông minh sử dụng cảm biến laser Keyence (Nhật), tự động dò biên dạng mối hàn

• Đầu hàn di chuyển theo hai phương X và Y bằng động cơ servo và vít me bi, cho độ chính xác và tốc độ cao

• Hệ điều khiển trung tâm dùng CPU Keyence, giao diện màn hình cảm ứng tiếng Việt

• Cơ cấu ép – dựng – nắn sử dụng xy lanh thủy lực, phối hợp với hệ thống cảm biến tiệm cận và khí nén tự động

• Bộ cấp dây có encoder

• Bộ xả thuốc và hút thuốc tự động

3. Ưu điểm nổi bật của máy tổ hợp dầm đứng BRUCO V-0820A

3.1. Thiết bị sở hữu 3 chức năng tích hợp: Đính – Hàn – Nắn trên cùng một máy

V-0820A là trạm hàn đứng tích hợp đầy đủ chức năng đính Fly Tack – hàn hồ quang chìm – nắn cánh dầm, giúp:

• Tiết kiệm không gian xưởng nhờ không cần chia ba máy riêng lẻ

• Tối ưu quy trình sản xuất, giảm công đoạn trung gian, tiết kiệm thời gian

• Tăng tính đồng nhất chất lượng dầm, do cùng một máy thực hiện toàn bộ chu trình

Công nghệ tích hợp:

• Đính Fly Tack: Đính liên tục, tốc độ cao, không cần dừng trục

• Hàn SAW với cảm biến laser dò đường hàn chính xác

• Nắn cánh dầm sau hàn bằng hệ thống thủy lực mạnh mẽ

3.2. Đầu hàn thông minh – chính xác và linh hoạt

• Cảm biến laser Keyence định vị đường hàn theo thực tế, không cần bánh tỳ

• Đầu hàn điều khiển theo 2 trục X và Y bằng servo và vít me bi – đảm bảo độ chính xác cao

• Công nghệ Tandem MIG dưới lớp thuốc – phát triển bởi BRUCO, cho tốc độ hàn cao và mối hàn đẹp

• Bộ cấp dây tích hợp encoder kiểm soát dòng hàn ổn định

3.3. Tự động hóa toàn bộ quá trình gá – hàn – nắn

• Tự động dựng cánh, ép bụng, nắn cánh sau hàn và đỡ dầm

• Bộ rải và hút thuốc tự động bằng xy lanh điện, giảm thao tác thủ công, đảm bảo vệ sinh khu vực hàn

3.4. Giao diện điều khiển hiện đại – dễ sử dụng

• Màn hình cảm ứng HMI tiếng Việt

• Tích hợp sẵn thư viện thông số hàn tối ưu theo từng loại dầm và vật liệu – dễ chọn, giảm sai sót

• Người vận hành không cần kinh nghiệm hàn cao – có thể làm chủ sau 2 ngày đào tạo

3.5. Quản lý và giám sát sản xuất thông minh

• Hệ điều khiển FSC_01 có chức năng:

• Ghi lại toàn bộ quá trình vận hành (bật máy, thời gian hàn, người sử dụng)

• Chấm công, đánh giá hiệu suất nhân sự

• Kết nối Internet, gửi dữ liệu về máy chủ, hỗ trợ quản lý tập trung – chuẩn bị cho nhà máy thông minh

3.6. Ổn định chất lượng hồ quang

V-0820-A được bổ sung thêm hai cụm tiếp mass trực tiếp vào cánh dầm, qua đó làm tăng tính ổn định khi hàn và tăng chất lượng mối hàn

4. Thông số kỹ thuật

4.1. Hệ thống lật dầm V-0820-A.RT

4.2. Máy tổ hợp dầm đứng đa năng: V-0820A
