• Dòng máy chấn cao cấp nhất của Yawei với nhiều tính năng hiện đại, độ chính xác chấn và tốc độ chấn cao.

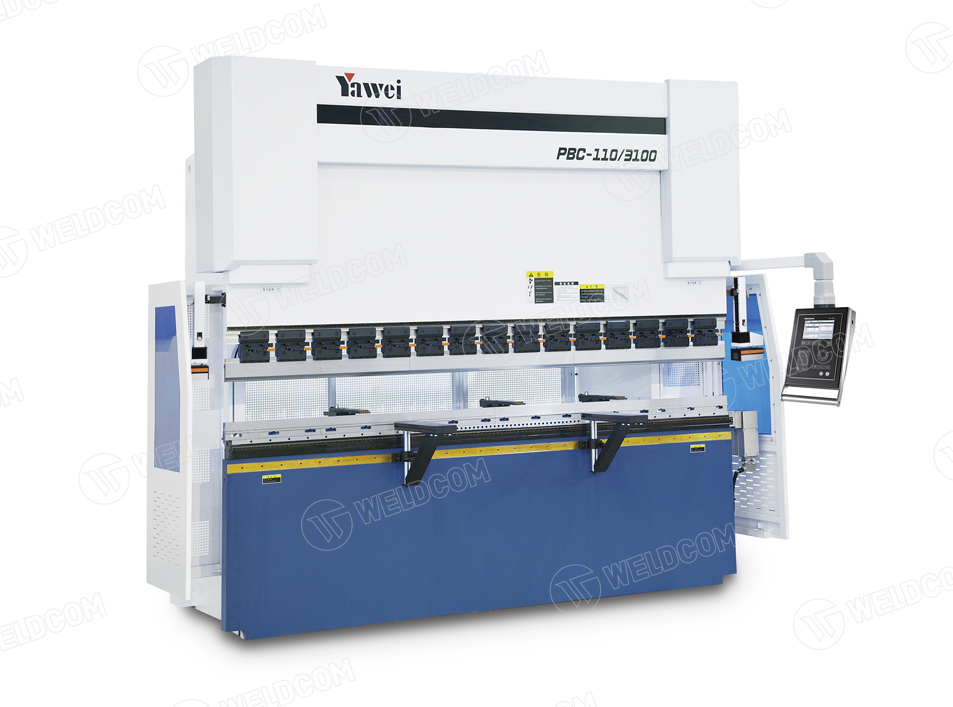

• Máy chấn gấp tôn CNC YAWEI PBC-110/3100 sử dụng bộ điều khiển Delem DA53T – Hà Lan, màn hình và phần lập trình biểu đồ hiển thị bằng định dạng 2D.
• Máy chấn CNC sử dụng bộ điều khiển servo chia tỷ lệ điện – thủy lực, nhập khẩu nguyên bộ Rexroth – Đức.
• Máy chấn gấp tôn YAWEI PBC-110/3100 sử dụng bơm thủy lực VOITH – Đức, toàn bộ mạch điện hệ thống thủy lực tương ứng với động cơ điều khển servo, động cơ chính thương hiệu WN.
• Bàn chấn trang bị hệ thống bù thủy lực tự động, điều khiển CNC.
• Động cơ chính là động cơ servo giúp tăng tốc chấn, hạn chế tiếng ồn, tiết kiệm điện năng, hạn chế tối đa lỗi rò rỉ dầu trên hệ thống thủy lực, hạn chế sự tăng cao của nhiệt độ dầu khi làm việc giúp duy trì chế độ ổn định
• Trang bị trục CNC (X, R), sử dụng động cơ servo AC, di chuyển bởi trục vít me bi, dẫn hướng bằng bộ dẫn động, trang bị 3 đầu cữ sau di chuyển về bên trái và bên phải dọc theo đuôi dẫn hướng; máy chấn nhỏ hơn 500T và 8.2m trang bị cữ sau loại H.
• Bàn làm việc được trang bị bàn bù cơ tự động điều khiển bằng CNC giải quyết triệt để hiện tượng võng sản phẩm.
• Hệ thống đỡ phôi di chuyển trên ray trượt giúp điều chỉnh khoảng cách to nhỏ theo phôi dễ dàng nhanh chóng
• Cung cấp một bộ kẹp cơ khí nhanh (loại Châu Âu), bện chấn là loại 2-V+T thay đổi nhanh 9 bao gồm một bộ lưỡi chấn và bện chấn tiêu chuẩn trong nước).
• Kết hợp hiệu quả với robot, nhiều lựa chọn nâng cấp theo yêu cầu khách hàng.
• Máy chấn gấp tôn YAWEI PBC-110/3100 được sơn màu polyurethane, màu cơ bản: trắng, xanh.

Chi tiết đặc điểm chính của thiết bị

1. Hệ thống bù thủy lực:

Là hệ thống bù sử dụng 2 thanh trượt có độ dốc khác nhau , thanh trượt trên được điều khiển bằng động cơ servo, khi chấn máy sẽ tự động tính toán và thay đổi vị trí thanh trươt giúp giảm sai số khi chấn.

2. Động cơ chính

của hãng INOVANCE, là hãng sản xuất động cơ hàng đầu của Trung Quốc.

3. Bơm dầu thủy lực Voithe - Đức

Máy trang bị bơm dầu nhập khẩu của hãng Voith – Đức. Đây là thương hiệu hàng đầu thế giới về thiết bị bơm thủy lực.

4. Thanh đo vị trí GIVI

Hai thanh đo tuyến tính GIVI được lắp đặt trên khung ram, thường xuyên giám sát vị trí của Ram với độ chính xác cấp micron ở bất kỳ điều kiện nào. Các thang đo này được gắn trên một khung đặc biệt, hoàn toàn cách ly khỏi bất kỳ sự biến dạng nào gây ra cho cấu trúc khung C trong suốt quá trình lên / xuống không tải và có tải trọng.

5. Cối chấn tiêu chuẩn

Cối chấn tiêu chuẩn là loại multi 2-V+T.

6. Giới thiệu bộ điều khiển Delem DA53T

• Đồ họa delem được tính toán trình tự uốn cong tự động và phát hiện va chạm.
• Công nghệ màn hình cảm ứng.
• Màn hình hiển thị LCD 15 inch hiển thị màu thật TFT độ phân giải cao.
• DA-53T giúp người vận hành mô phỏng đồ họa quá trình uốn cong của sản phẩm.
• Thư viện vật liệu, dao, cối…
• Giao tiếp cổng USB.

Được phép điều hướng trực tiếp giữa lập trình sản phẩm và sản xuất thực tế.

7. Cấu trúc khung máy

• Được hàn thép, thiết kế kiểu dáng châu Âu, độ chống rung tốt.
• Trang bị bộ phun cát tẩy sạch vết bẩn, lớp sơn máy chống bụi.
• Sơn máy toàn bộ dùng lớp sơn Nippon Polyurethane.

8. Cấu trúc ram

• Độ ồn nhỏ, vận hành ổn định.
• Đường dẫn kép giúp ram di chuyển nhẹ, êm hơn.
• Sai số độ song song Y1 và Y2 là 0.01 mm.
• Trục Y1 và Y2 được phân tách chương trình làm việc riêng, có thể làm việc khi sức tải không cân bằng, có thể uốn vật gia công thành hình nón
• Có thời gian giữ lực, được thiết lập chương trình đảm bảo độ chính xác của tất cả vật gia công.
• Có thể di chuyển ram đi lên chậm, cho phép người dung điều khiển vật gia công thuận tiện hơn.

9. Hệ thống thủy lực

Thương hiệu HAWE – Đức

• Hệ thống điều khiển servo đồng bộ hóa điện-thủy lực tân tiến.
• Đầu đọc quang học GIVI nhập khẩu, hệ thống dẫn hướng, hệ thống định vị, hệ thống cân bằng thủy lực với độ chính xác cao, cho phép gia công đủ chiều dài phôi.
• Hệ thống bù đo lường khoảng cách giữa dao và cối, đảm bảo độ chính xác của vật gia công.
• Bộ bảo vệ quá tải giúp chống rò rỉ.
• Có thể đọc trực tiếp mức lượng dầu.

10. Hệ thống định vị cữ sau

• Dùng thích hợp với các phôi cần dùng nhiều bước gia công, độ chính xác cao.
• Tốc độ cữ sau nhanh, độ chính xác lớn nhất trong thị trường nội địa.
• Cữ sau tiêu chuẩn có 2 trục CNC (X, R), dẫn động bằng động cơ servo AC, di chuyển bằng vítme bi giúp nâng cao độ chính xác định vị.
• Dầm cữ sau cấu trúc dạng hộp, bền cứng, cường lực cơ học lớn.

11. Hệ thống điện

• Các linh kiện đều được nhập khẩu hoặc liên doanh với nước ngoài, tiêu chuẩn quốc tế, an toàn, vòng đời sử dụng lâu bền.
• Trang bị nút bấm dừng khẩn cấp.

Bàn làm việc được thiết kế đặc biệt, giảm độ biến dạng của bàn làm việc

LINH PHỤ KIỆN CHÍNH THEO MÁY

 THÔNG SỐ KỸ THUẬT MÁY CHẤN GẤP TÔN CNC YAWEI PBC-110/3100

Để nhận báo giá máy chấn gấp tôn CNC YAWEI PBC-110/3100 chi tiết, quý khách vui lòng liên hệ hotline 1900 9410 hoặc để lại thông tin trên website weldcom.vn để tư vấn có thể hỗ trợ sớm nhất
