- Dây chuyền đột & cắt laser HPML 30510 bao gồm khung, hệ thống servo, nguồn laser, đầu cắt laser, hệ thống khí và hệ thống nước làm mát, hút bụi và thông gió cùng hệ thống hứng phôi, bàn, mâm đột, dầm, khí nén, bôi trơn và kẹp.
- Đột servo CNC: Đột servo cơ khí tiêu chuẩn HPE 30510, cấu trúc khung, kết trúc cấu vững chắc, độ cứng cao, lực đột điều khiển bằng servo 294kN, tần số đột lỗ lên đến 700cpm (bước 1mm, hành trình mm).
- Hiệu suất cao, tốc độ đột lỗ 2000cpm, tiết kiệm năng lượng và bảo vệ môi trường, tiêu thụ năng lượng và tiếng ồn thấp. Áp dụng công nghệ xử lý tiên tiến cho hiệu quả xử lý được cải thiện đáng kể. Máy nó có cấu trúc cơ học ổn định và đáng tin cậy.

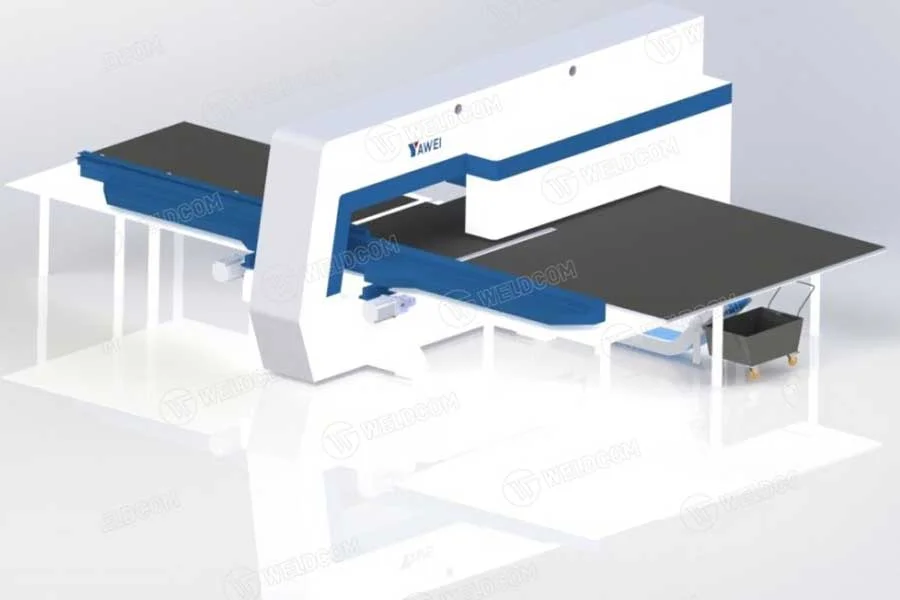

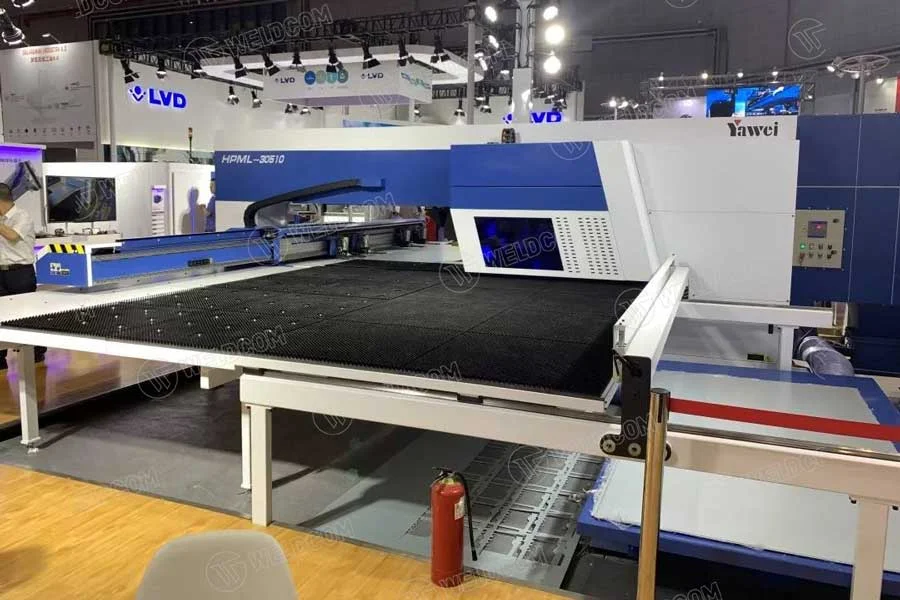

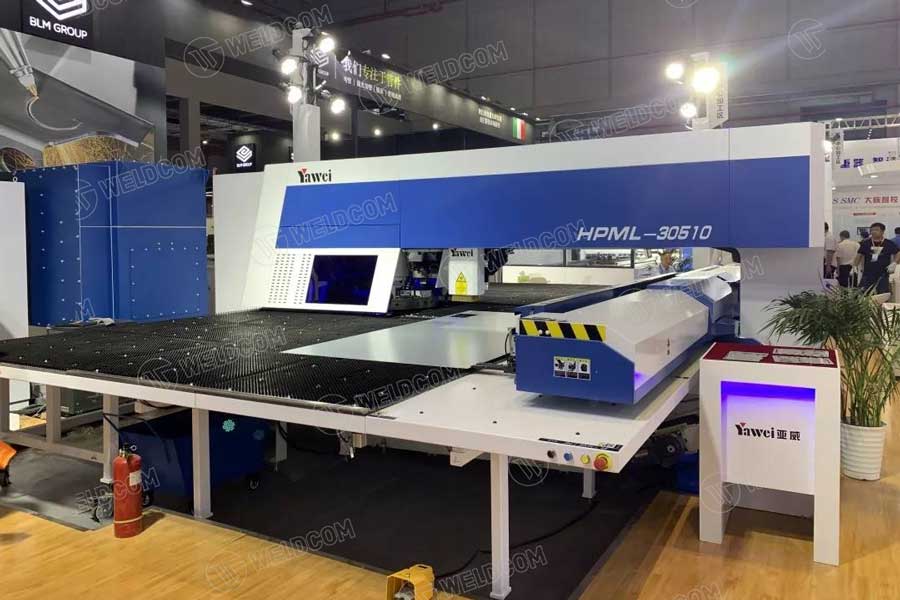

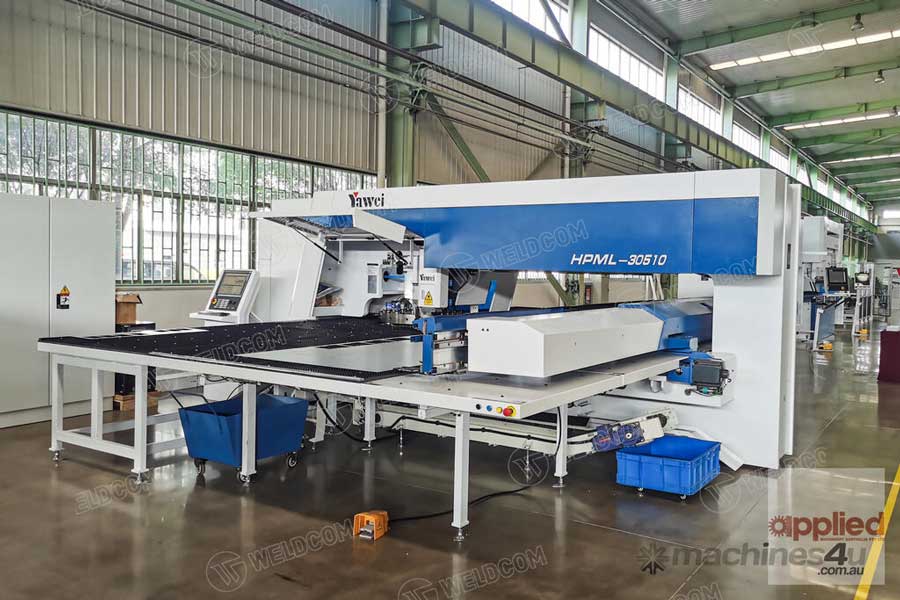

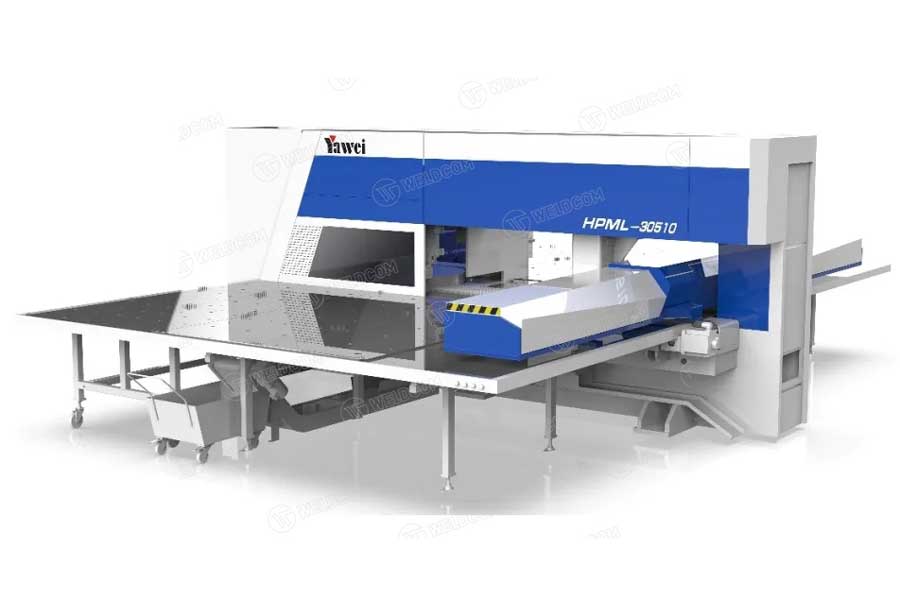

Hệ thống đột và cắt laser HPML 30510
- (0 khách hàng đánh giá)
- Viết đánh giá sản phẩm
- In trang này
Thương hiệu:
Mã sản phẩm:
Mô tả sản phẩm:
- Dây chuyền đột & cắt laser HPML 30510 bao gồm khung, hệ thống servo, nguồn laser, đầu cắt laser, hệ thống khí và hệ thống nước làm mát, hút bụi và thông gió cùng hệ thống hứng phôi, bàn, mâm đột, dầm, khí nén, bôi trơn và kẹp.
- Đột servo CNC: Đột servo cơ khí tiêu chuẩn HPE 30510, cấu trúc khung, kết trúc cấu vững chắc, độ cứng cao, lực đột điều khiển bằng servo 294kN, tần số đột lỗ lên đến 700cpm (bước 1mm, hành trình mm).
- Hiệu suất cao, tốc độ đột lỗ 2000cpm, tiết kiệm năng lượng và bảo vệ môi trường, tiêu thụ năng lượng và tiếng ồn thấp. Áp dụng công nghệ xử lý tiên tiến cho hiệu quả xử lý được cải thiện đáng kể. Máy nó có cấu trúc cơ học ổn định và đáng tin cậy.
STT | Mô tả | Thông số | Đơn vị |
1 | Working type | Punching/Laser cutting | |
2 | Lực đột max | 294(30) | KN(T) |
3 | Laser power | 2000 | W |
4 | Khổ đột (without repositioning) | 1600×3000 | mm |
5 | Khổ cắt laser | 1500×2500 | mm |
6 | Max blanking size | 1250×400 | mm |
7 | Max processing thickness | 6.35mm(with stainless worktable) 3(with brush worktable) | mm |
8 | Max lỗ đột | Φ88.9 | mm |
9 | Số mũi taro | 5(M3、M4、M5、M6、M8) | |
10 | Thời gian 1 chu kỳ | 3 | s |
11 | Tần số đột | 2000 | cpm |
12 | Tần số đục lỗ cao nhất ( bước 1mm và hành trình 6mm ) | 700 | cpm |
13 | Tần số đục lỗ cao nhất ( bước 1mm và hành trình 6mm ) | 400 | cpm |
14 | Độ chính xác xử lý riêng biệt của Punch / Cut | ±0.1 | mm |
15 | Độ chính xác xử lý kết hợp Punch & Cut | ±0.15 | mm |
16 | Số kẹp | 4 |
17 | Số lượng chày | 38(2B) | 个 | |
18 | Hệ thống điều khiển | SIEMENS 840D sl | ||
19 | Trục điều khiển | 11(X、Y1、Y2、T、C、Z、Z2、Z3、SP、A3、Y3) | 个 | |
20 | Tốc độ không tải tối đa | 102 | m/min | |
21 | Tốc độ mâm | 30 | Vòng/min | |
22 | Tải trọng tối đa | 180 | Kg | |
23 | Áp suất khí | 0.6 | Mpa | |
24 | Lưu lượng khí | 250 | CL/ min | |
25 | Kích thước | Dài | 8000 | mm |
Rộng | 8000 | mm | ||
Cao | 2300 | mm | ||
26 | Khối lượng | 20000 | KG |
