DÂY CHUYỀN ĐÍNH VÀ HÀN DẦM TỰ ĐỘNG V4-0820F BRUCO

In trang
  • Hạn chế thao tác phụ, cẩu tải, dừng máy
  • Chỉ 6 – 7 người vận hành toàn bộ dây chuyền
  • Linh hoạt sản xuất dầm hạng nhẹ & hạng nặng
  • Hiệu suất cao – chất lượng ổn định
  • Sản xuất thông minh - Vận hành đơn giản

Tính Năng Chính

Được Weldcom trực tiếp thiết kế, chế tạo và lắp đặt, dây chuyền tổ hợp dầm linh hoạt dây chuyền đính và hàn dầm tự động V4-0820F BRUCO là giải pháp tự động hóa toàn diện, dành cho các nhà máy kết cấu thép hiện đại.

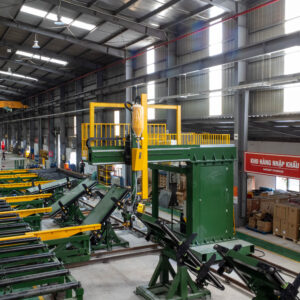

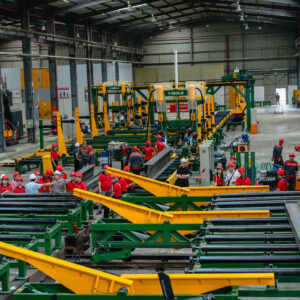

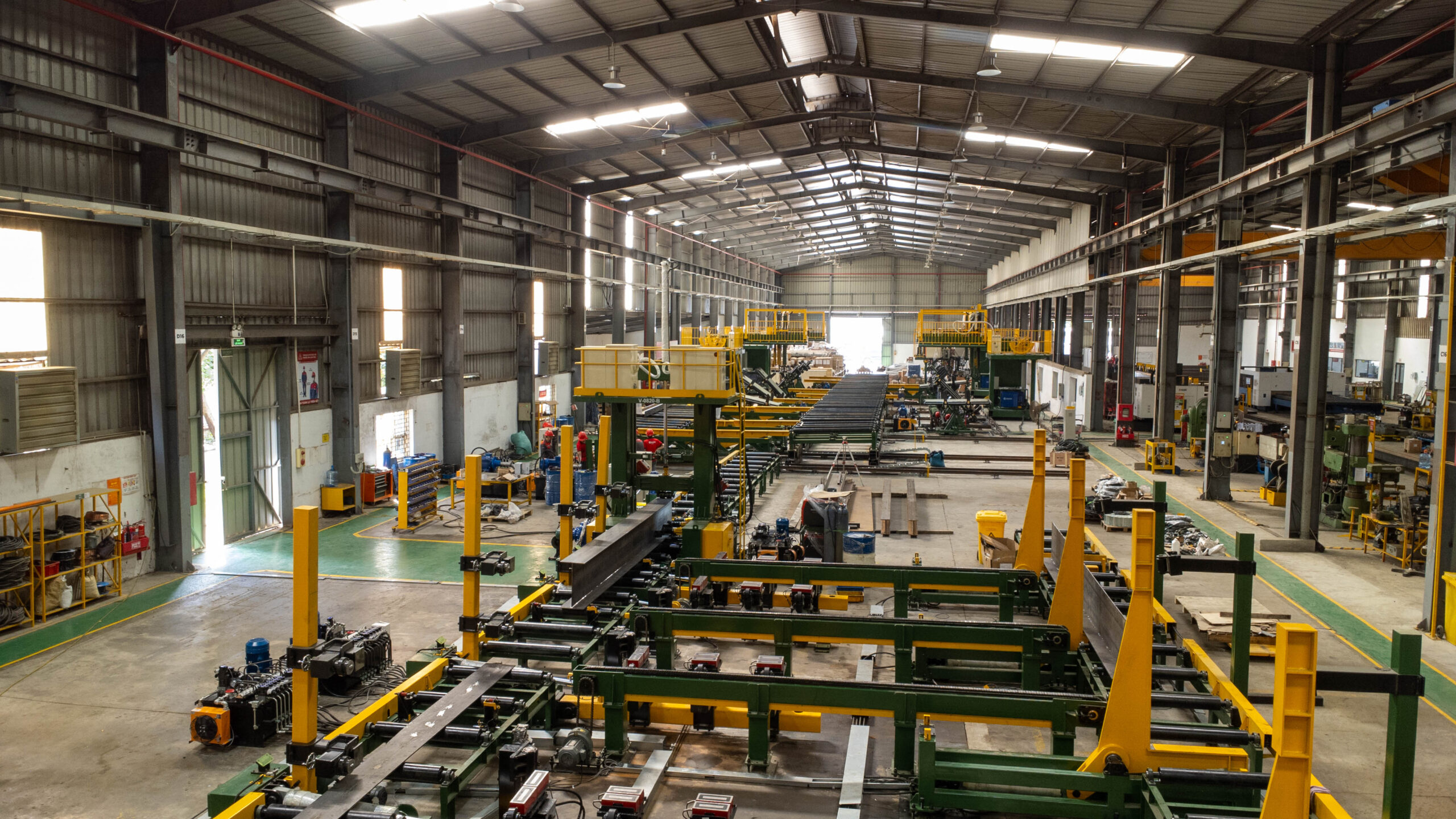

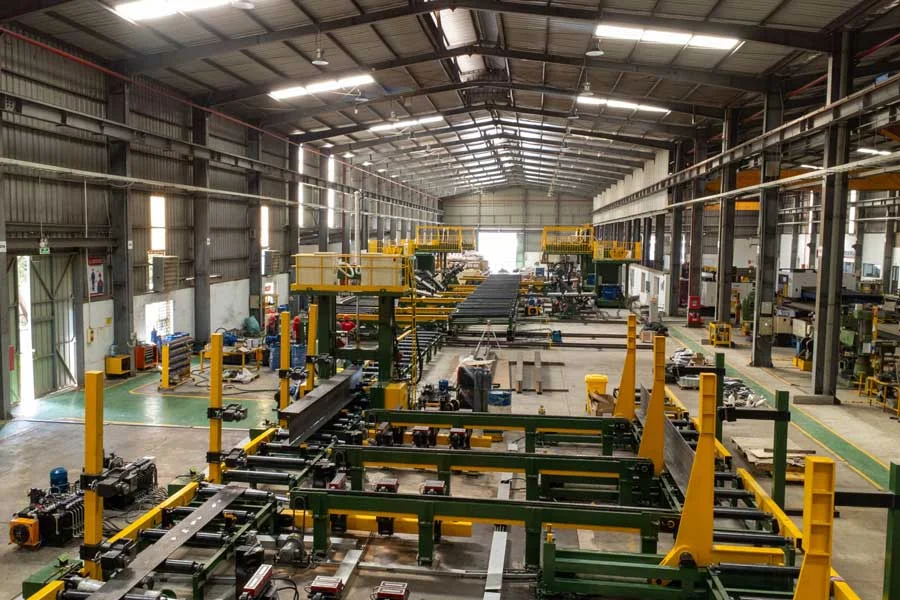

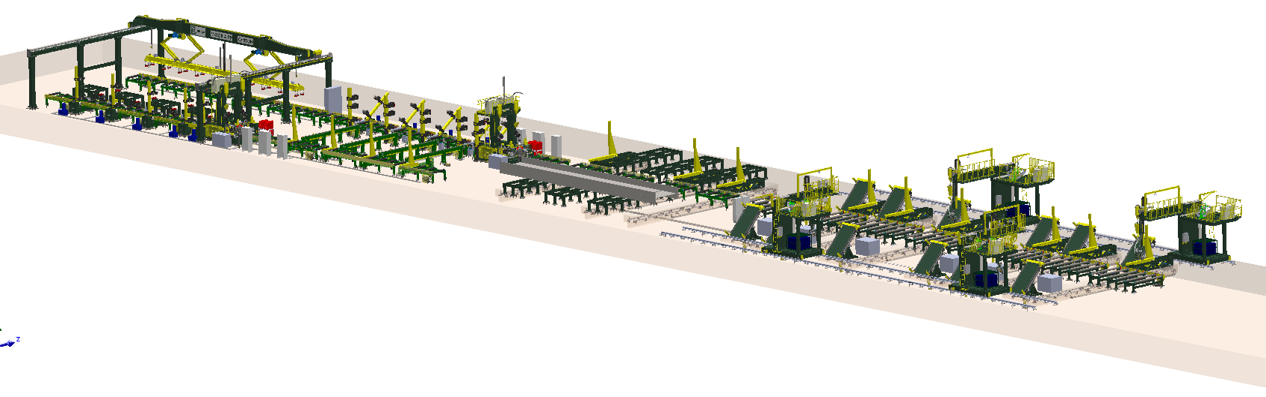

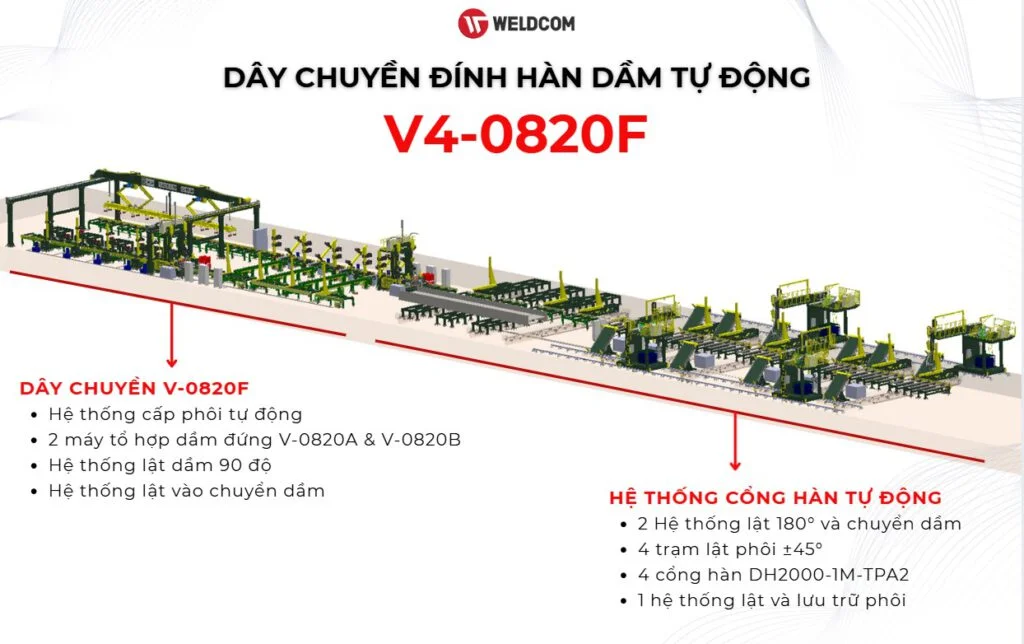

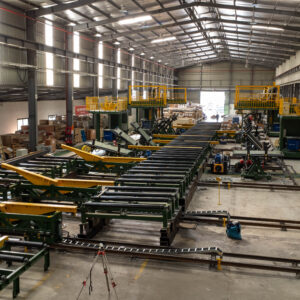

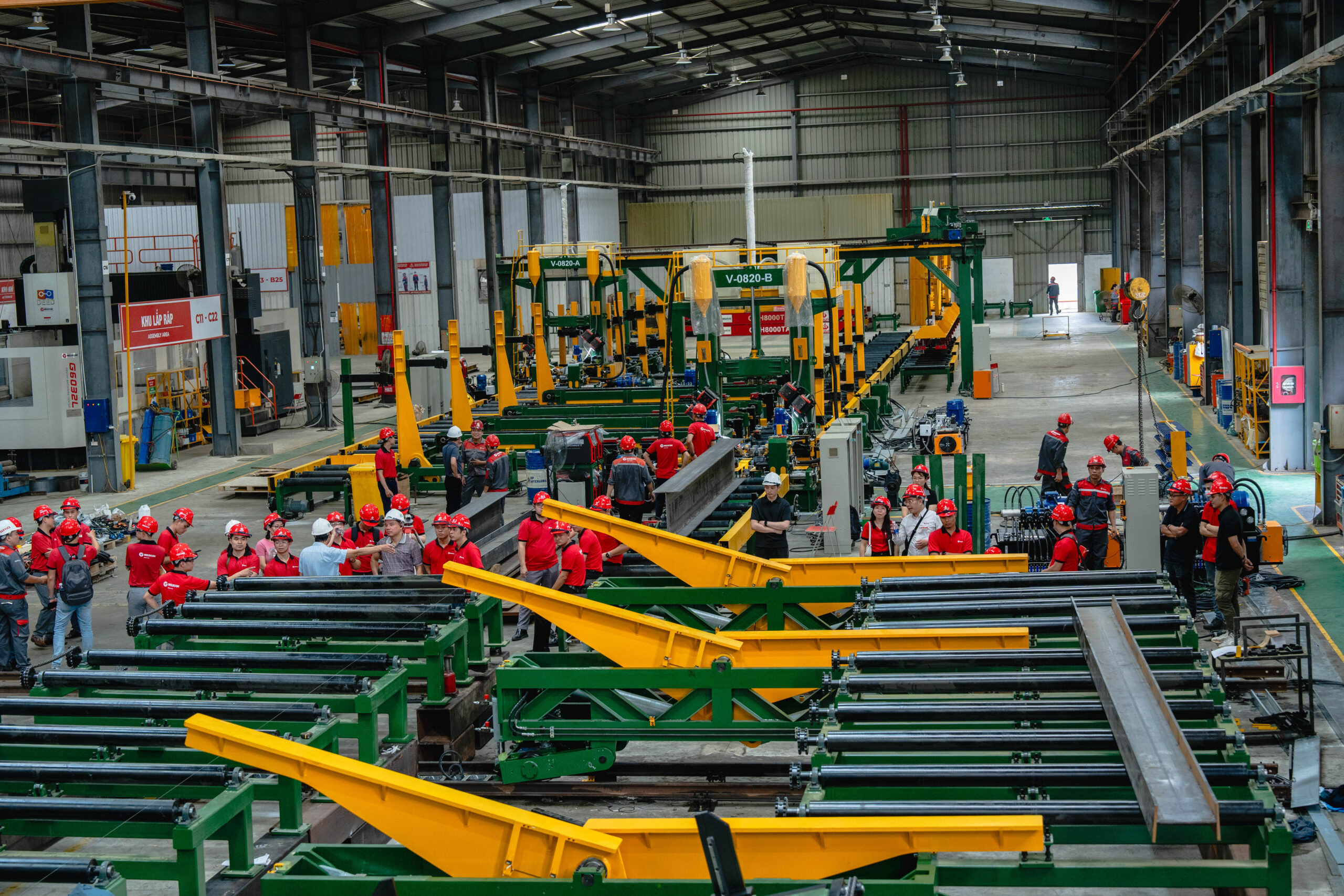

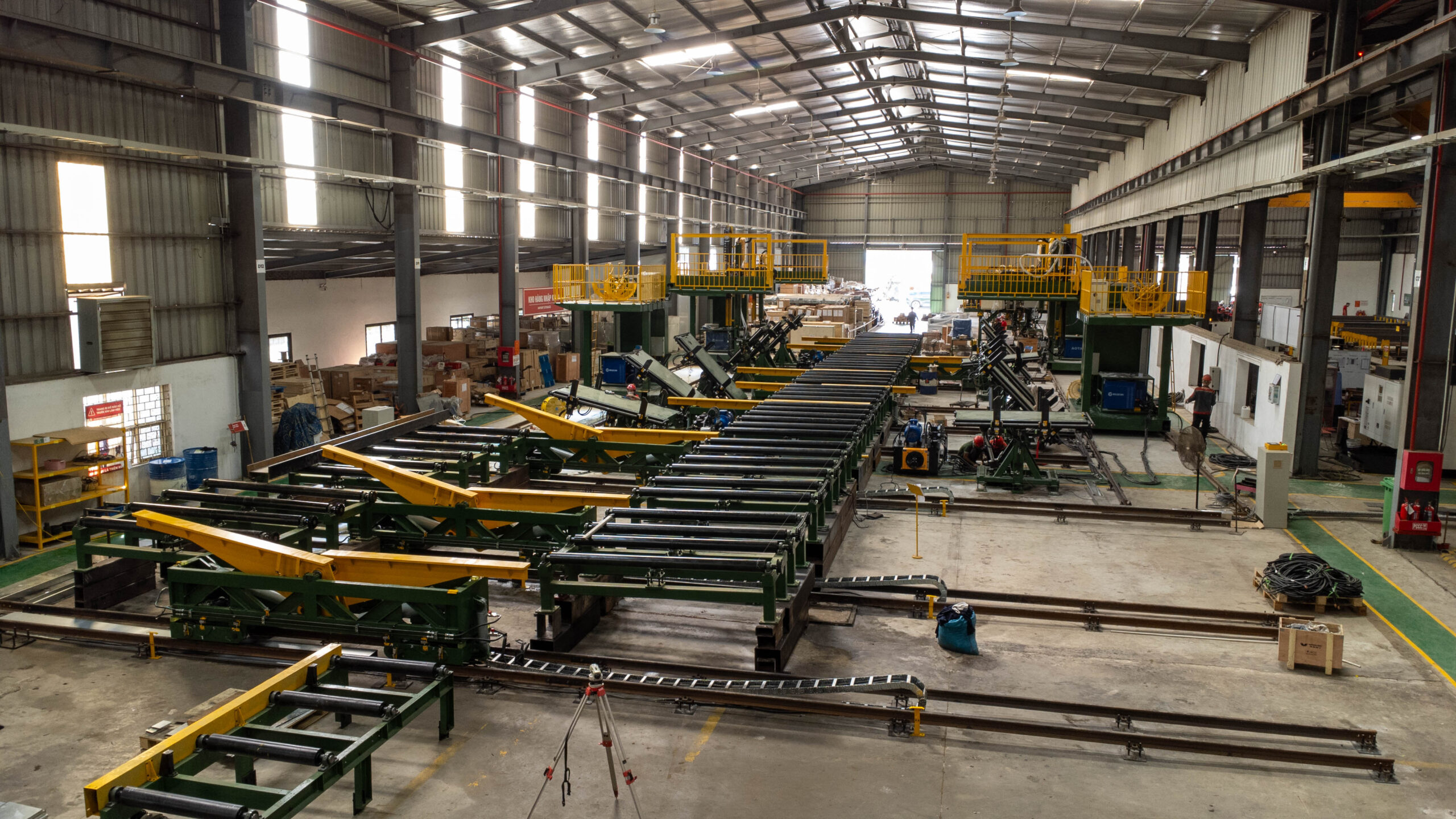

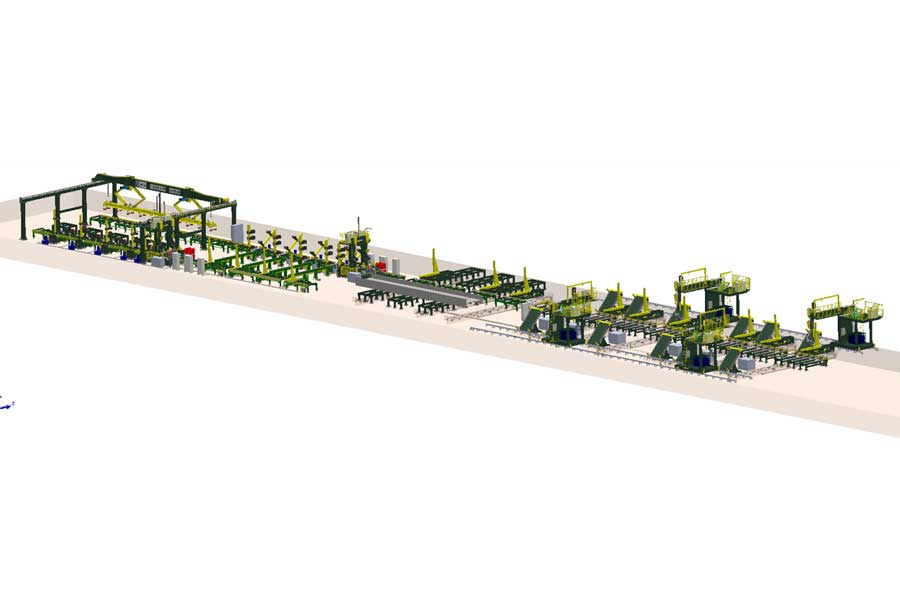

DÂY CHUYỀN V4-0820F được cấu thành từ dây chuyền đính hàn dầm tự động V-0820F và hệ thống cổng hàn tự động.

2-phan-1024x644

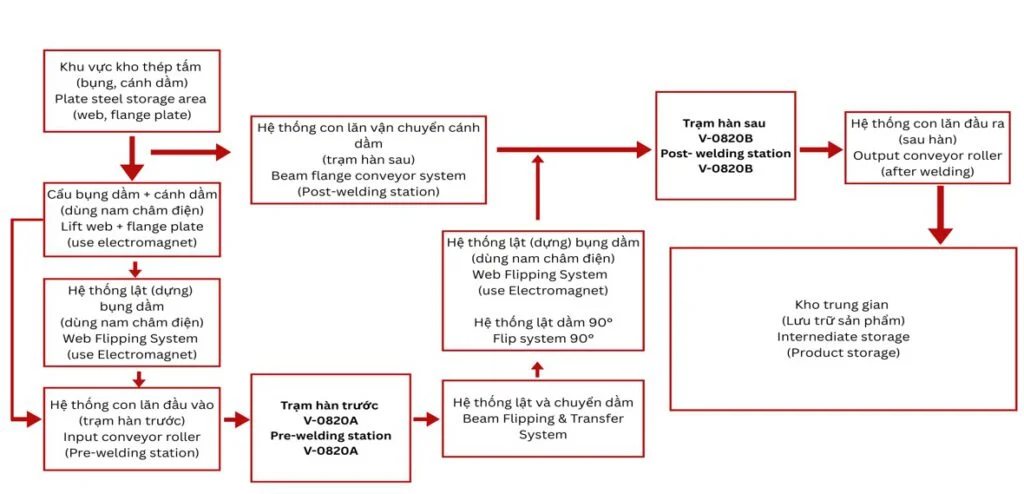

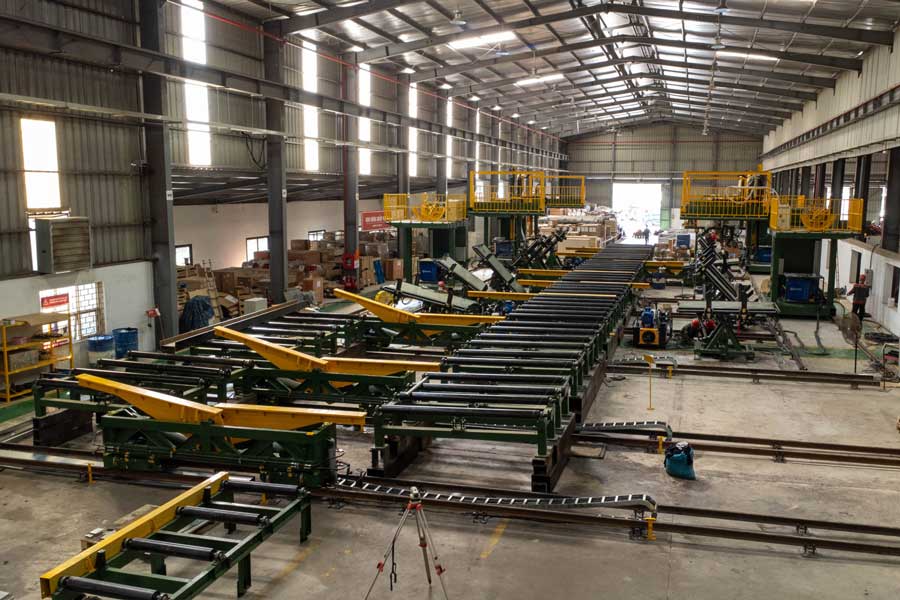

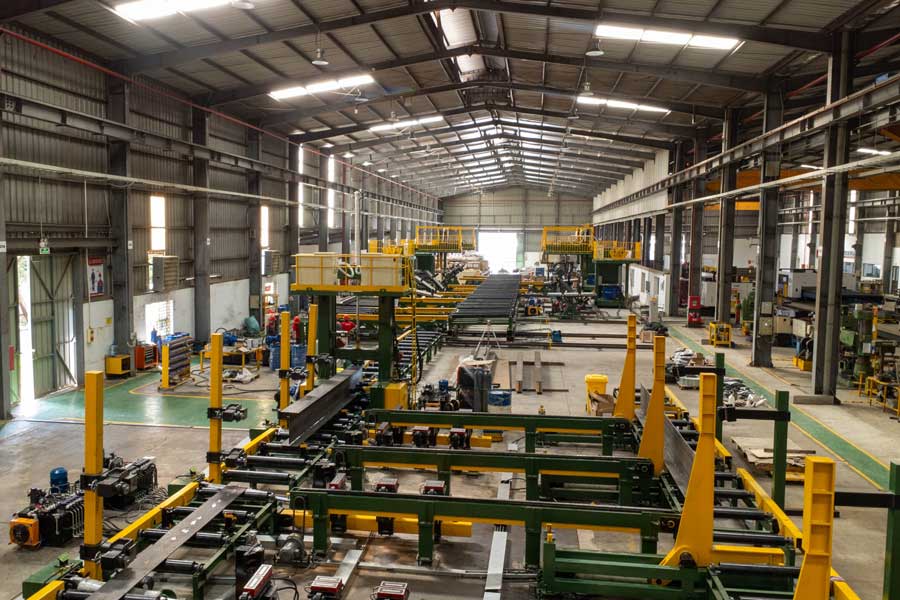

Dòng chảy sản phẩm bắt đầu từ dây chuyền đính hàn dầm tự động V-0820F.

Các thiết bị bao gồm:
  • Hệ thống cấp phôi tự động
  • 2 máy tổ hợp dầm đứng V-0820A và V0820B
  • Hệ thống lật dầm 90 độ
  • Hệ thống lật vào chuyển dầm
dong-chay-1-1024x494

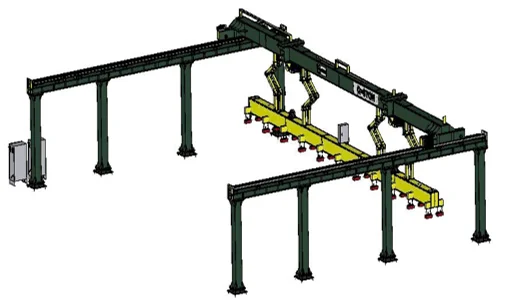

1. Hệ thống cấp phôi V-0820-A.PP

  • Trạm gắp phôi thông minh
  • Tối ưu không gian và tốc độ thao tác
  • Gắp cánh 1 và bụng vào trạm V-0820A
  • Gắp cánh 2 vào băng tải trạm V-0820B
  • Vận hành đơn giản: chỉ với một nút bấm
cap-phoi-line-full-V

STT

Mô tả

ĐVT

Thông số kỹ thuật

1

Chiều dài tấm

mm

4000-15000

2

Chiều rộng tấm

mm

200-2000

3

Tải trọng nâng

Kg

5000

4

Tốc độ nâng không tải

Mm/phút

300-2000

5

Tốc độ di chuyển không tải

Mm/phút

300-12000

9

Điều khiển tốc độ nâng



Biến tần vô cấp

10

Điều khiển vị trí gắp thả



Servo motor

11

Kiểu gắp



Nam châm điện

12

Nguồn vào

V/Hz

AC380/50, 3 pha 4 dây

13

Tổng công suất

Kw

>8.5

14

Nâng hạ phôi



Nam châm điện

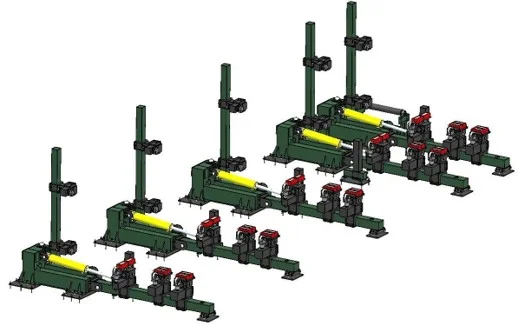

2. Hệ thống lật dầm V-0820-A.RT

  • Trạm lật 0–90°
  • Van thủy lực đồng bộ + giới hạn cơ học → vận hành ổn định
  • 5 cụm khung lật độc lập, hoạt động đồng thời
  • Góc lật tùy chỉnh/cố định bằng công tắc hành trình
lat-90-do-2-full-V

STT

Mô tả

ĐVT

Thông số kỹ thuật

1

Chiều cao bụng dầm

mm

200 – 2000

2

Chiều dài dầm

mm

4000 – 15000

3

Tải trọng trên một bộ tay lật (gồm 5 tay lật)

Kg

7500

4

Công suất

Kw

8.8

5

Thủy lực

Mpa

12

6Nguồn vào

V/Hz/Pha

AC380/50/3 (cáp 4 dây)

3. Máy tổ hợp dầm đứng đa năng V-0820A & V-0820B

  • Tự động dựng cánh, kẹp bụng, nắn dầm, cấp/hút thuốc hàn
  • Mối hàn ổn định, biên dạng đều
  • Đầu hàn laser dò đường chính xác
  • Công nghệ Fly tack, đính không dừng tốc độ cao, chuyển đổi nhanh đính và hàn
  • Giao diện song ngữ Anh- Việt, + 200 thông số hàn, vận hành dễ dàng

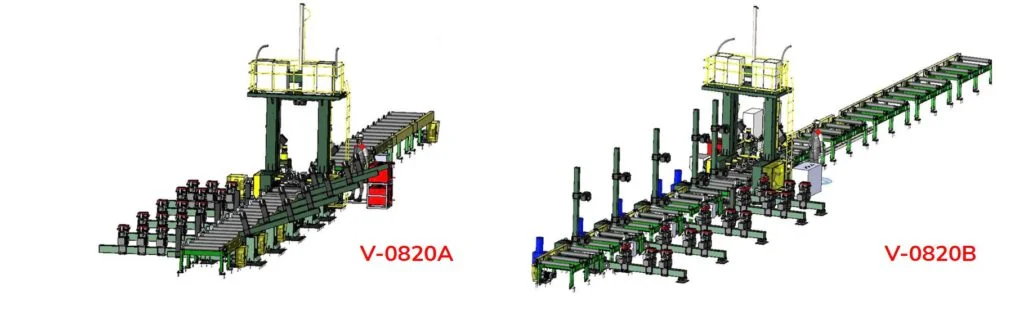

2-may-dinh-1024x329

STT

Mô tả

ĐVT

Thông số kỹ thuật

1

Chiều cao bụng dầm

mm

200-2000

2

Độ dày cánh dầm (chế độ nắn)

mm

6-20 (Q235)

3

Độ dày dầm chế độ chạy tự động (gắp, lật, nắn, chuyển phôi)

mm

≤ 20 (cánh)

≤ 16 (bụng)

4

Chiều rộng cánh dầm

mm

150-800

5

Độ dày dầm khi chạy thủ công (dung cẩu trục nhà máy)

mm

≤ 60 (cánh)
≤ 40 (bụng)

6

Chiều dài dầm

mm

4000-15000

7

Tốc độ làm việc (hàn)

m/phút

0.2-1.6

8

Tốc độ làm việc (đính)

m/phút

0.4-3.3

9

Thông số mối hàn lớn nhất (D)

mm

8

10

Tư thế hàn



2F

14

Nâng hạ phôi



Nam châm điện

4. Hệ thống lật và chuyển dầm V-0820-A.TF

  • Trạm chuyển phôi được tích hợp bộ lật T và băng tải vận chuyển, thuận tiện cho việc chuyển phôi từ máy V-0820-A sang V-0820-B.
  • Sử dụng hệ thống xylanh thủy lực kết hợp với van điều khiển, van tiết lưu đảm bảo tính ổn định khi vận hành.

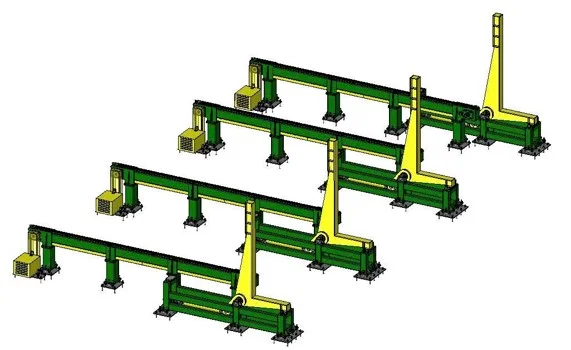

chuyen-va-lat-T

STT

Mô tả

ĐVT

Thông số kỹ thuật

1

Chiều cao bụng dầm

mm

200 – 2000

2

Chiều rộng cánh dầm

mm

150 – 800

3

Chiều dài dầm

mm

4000 – 15000

4

Tải trọng lật tối đa 4 cụm

Kg

11000

5

Công suất

Kw

20

6

Thủy lực

Mpa

12

7

Nguồn vào

V/Hz/Pha

AC380/50/3 (cáp 4 dây)

Đối với dầm hạng nhẹ, quá trình hàn kết thúc tại trạm V-0820B

Với dầm hạng nặng (bụng trên 14mm, cánh trên 20mm), sau khi đính hoàn thiện từ trạm

V-0820B sẽ được chuyển vào kho lưu trữ phôi tại hệ thống cổng hàn tự động.

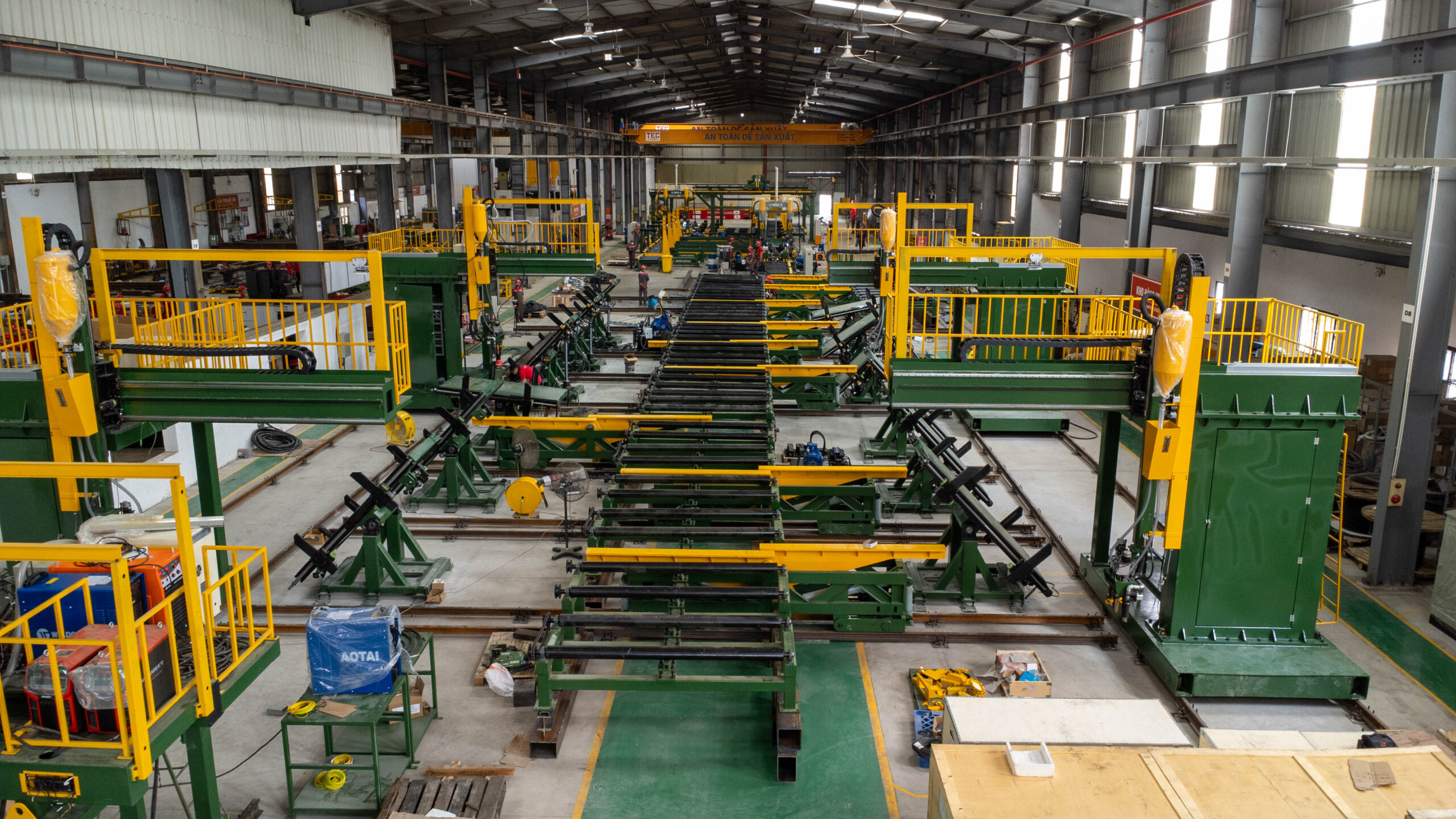

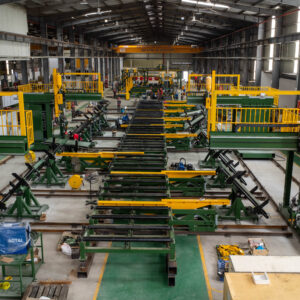

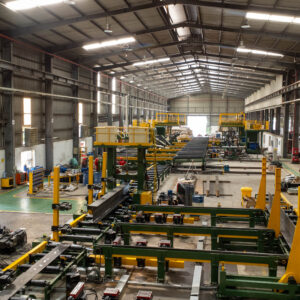

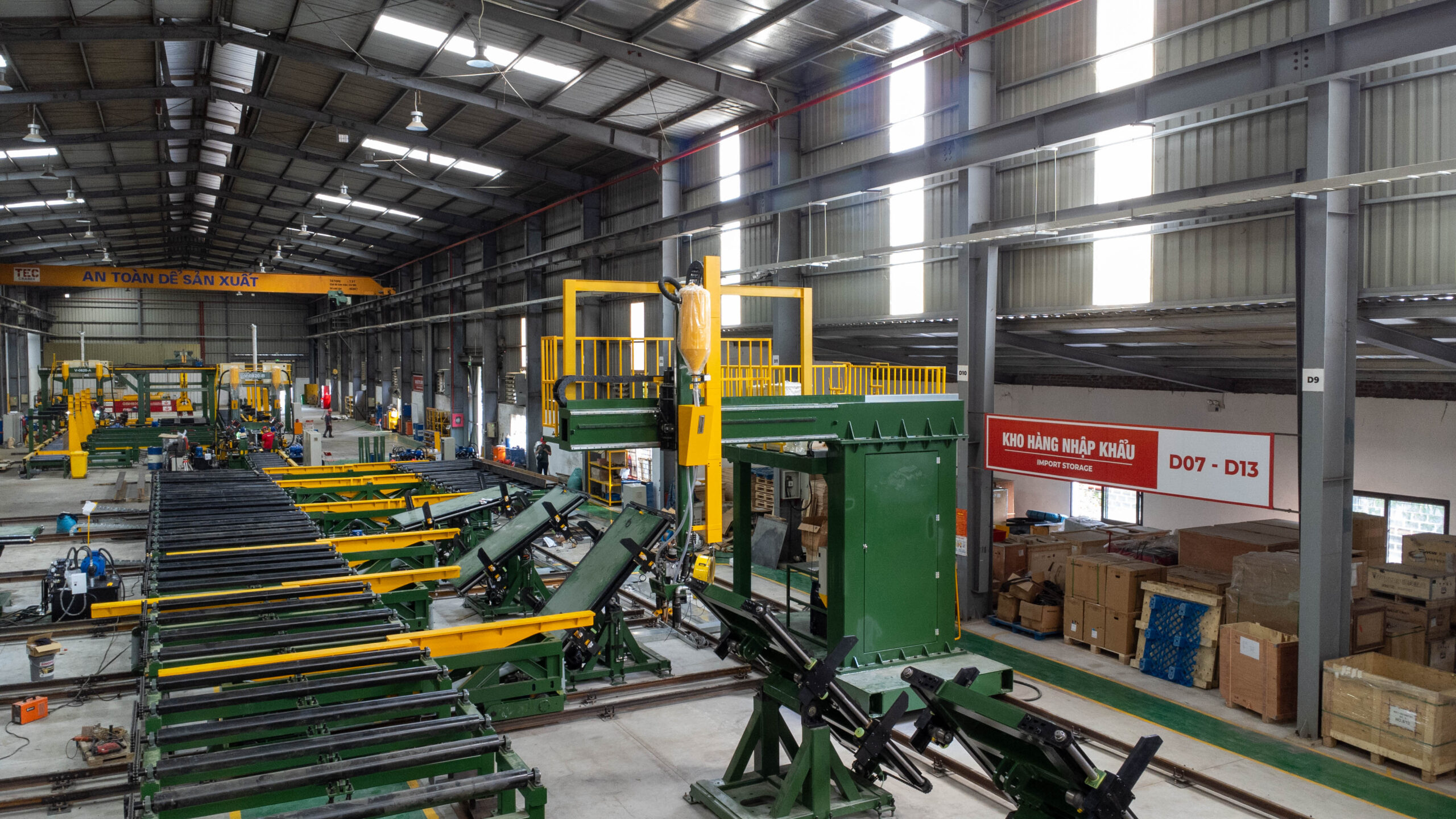

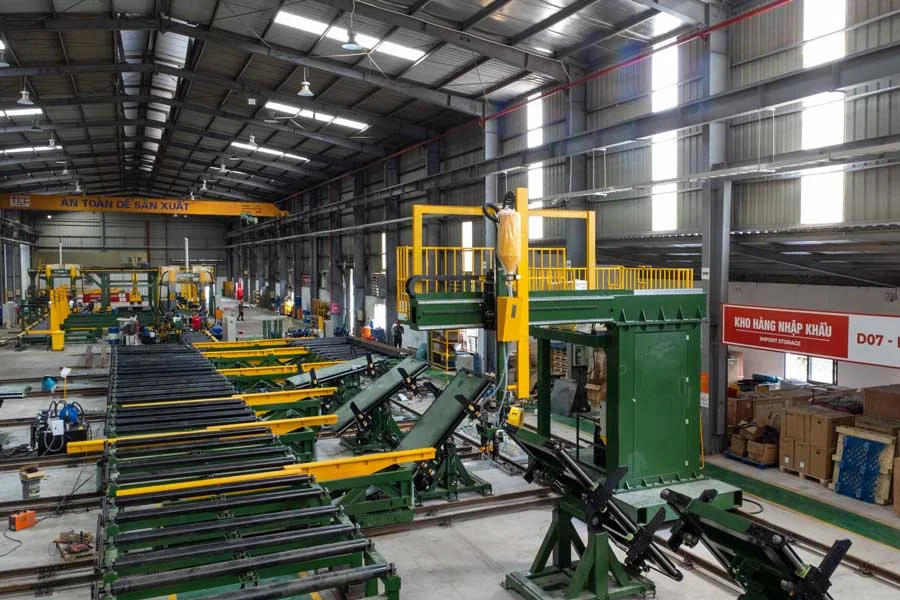

Hệ thống cổng hàn tự động bao gồm

  • 3 Hệ thống lật và chuyển dầm 180°
  • 4 trạm lật phôi ±45°
  • 4 cổng hàn DH2000-1M-TPA2
  • Kho lưu trung gian và băng tải chuyển phôi tự động

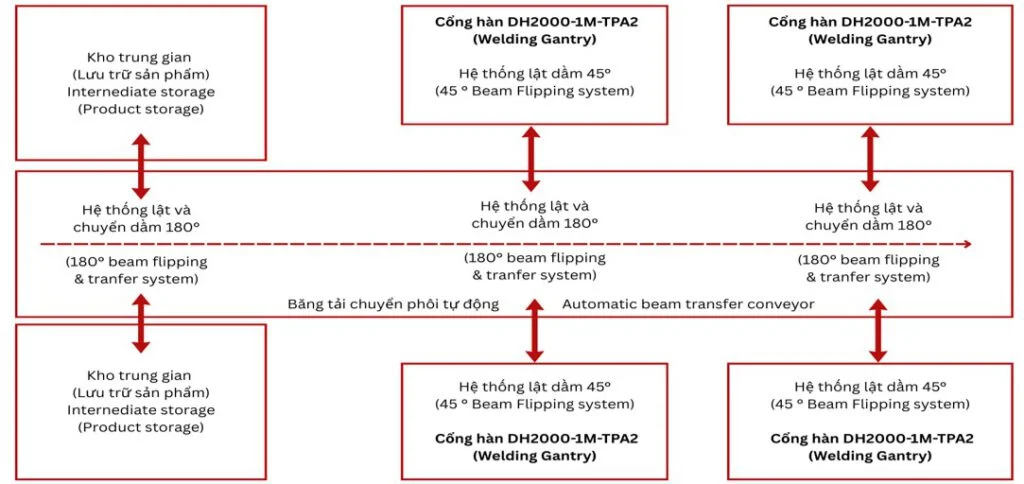

dong-chay-2-1024x484

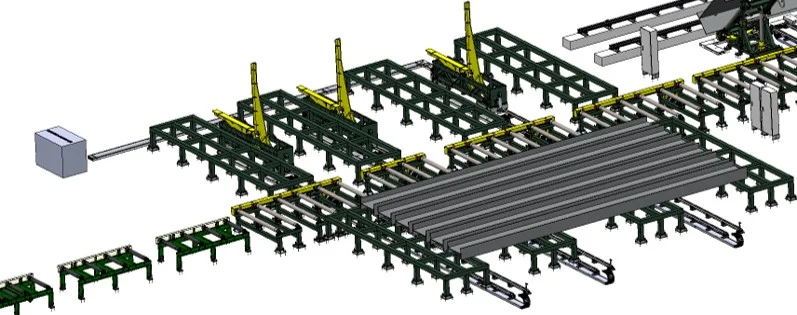

1. Kho trung gian lưu trữ phôi

Tại kho phôi, trạm lật 180° thực hiện thao tác lật, dầm đang ở tư thế chữ I chuyển thành chữ H

kho-tru-phoi



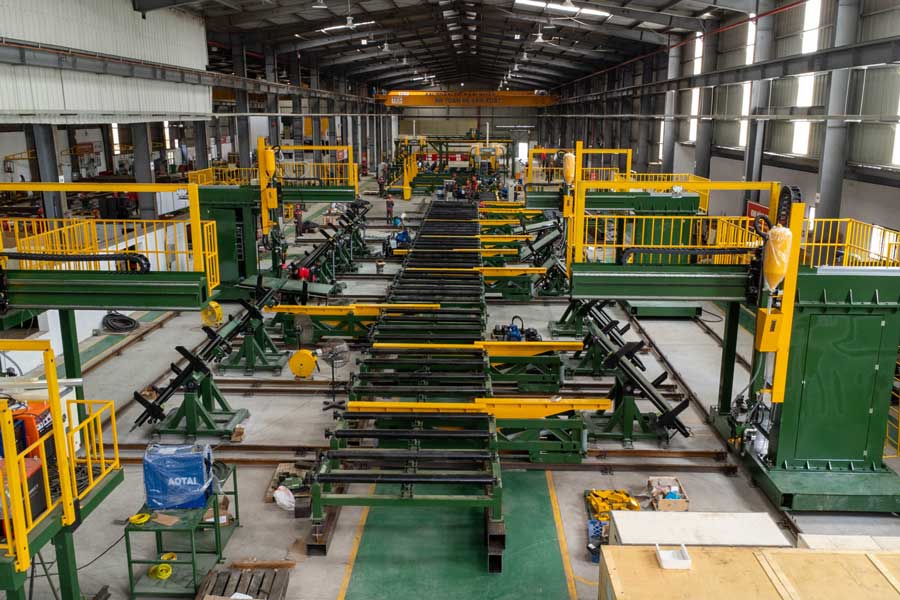

2. Hệ thống băng tải chia việc & 4 cổng hàn DH2000-1M-TPA2

  • Khi một trong bốn máy hàn DH2000 phát tín hiệu gọi phôi, hệ thống băng tải sẽ ngay lập tức xác định yêu cầu từ máy và tự động trung chuyển phôi từ kho lưu trữ đến đúng vị trí.
  • Cảm biến linh hoạt, phù hợp với các kích thước dầm (Kích thước băng tải 40x2.5m), giảm thao tác cẩu, tiết kiệm thời gian và an toàn với người vận hành
  • Trường hợp nhiều tín hiệu đồng thời, phần mềm sử dụng thuật toán điều phối thông minh để sắp xếp thứ tự ưu tiên và phân bổ hợp lý, đảm bảo:
    - Dòng chảy phôi được tối ưu
    - Giảm thiểu tối đa thời gian chờ, dừng máy
    - Nâng cao hiệu suấT

=> Hệ thống cấp phôi đóng vai trò trung tâm vận hành sản xuất thông minh

3. Trạm lật 180° và trung chuyển kho phôi TF-0820EW

  • Lật 180° qua 2 chu trình 90°
  • Động cơ servo chạy ngang, ghi nhớ vị trí
  • Tay lật & nâng hạ bằng thủy lực
  • Van thủy lực đồng bộ → nâng hạ đều, đồng tốc

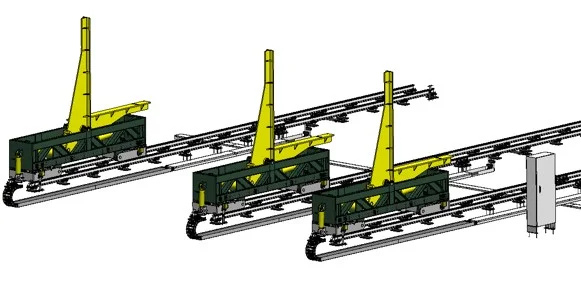

tram-lat-va-chung-chuyen-khu-vuc-4-cong

STT

Mô tả

ĐVT

Thông số kỹ thuật

1

Chiều cao bụng dầm H

mm

200-2000

2

Độ dày bụng dầm A

mm

6 đến 30

3

Chiều rộng cánh dầm B

mm

150-800

4

Độ dày cánh dầm T

mm

8-40 (Q235)

5

Chiều dài dầm

mm

4000-15000

6

Tải trọng trên 3 tay lật

kg

15000

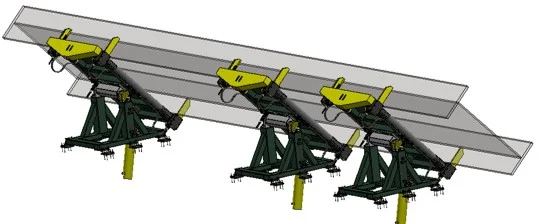

4. Trạm lật phôi 45° RT-0820

  • 4 trạm lật ±45° tại 4 cổng hàn → tạo tư thế hàn 1F
  • Tự động xoay & kẹp dầm
  • Nâng hạ thủy lực, van đồng bộ chính xác
  • Encoder kiểm soát góc nghiêng chuẩn xác

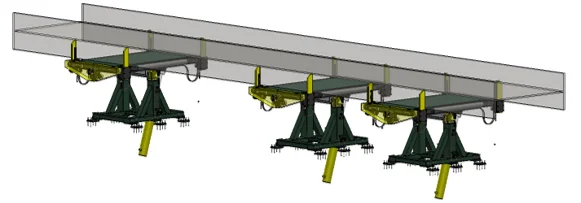

lat-45-do-line-4-cong-han-2
lat-45-do-line-4-cong-han

STT

Mô tả

ĐVT

Thông số kỹ thuật

1

Chiều cao bụng dầm H

mm

200-2000

2

Độ dày bụng dầm A

mm

6 đến 30

3

Chiều rộng cánh dầm B

mm

150-800

4

Độ dày cánh dầm T

mm

8-40 (Q235)

5

Chiều dài dầm

mm

4000-15000

6

Tải trọng trên 3 tay lật

kg

15000

7

Góc lật (tùy chỉnh)

Độ

0, ±45°, ±30°

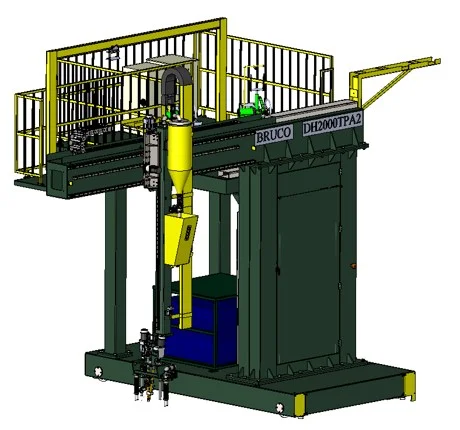

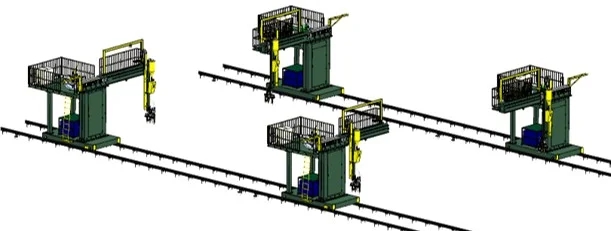

5. Cổng hàn DH2000-1M-TPA2

  • Cơ cấu nâng hạ & di chuyển mỏ điều khiển bằng động cơ servo chính xác cao
  • Mỏ hàn Tandem SAW 2 dây Ø4.0 mm, năng suất đắp, đồng đều, ngấu sâu, tốc độ hàn cao
  • Cảm biến & định vị Laser gắn trực tiếp trên mỏ tự động dò đường và điều chỉnh chính xác
  • Lưu trữ tới 200 chương trình hàn đồng bộ với toàn bộ cụm lật & băng tải

→ Tự động hóa cao, vận hành dễ dàng

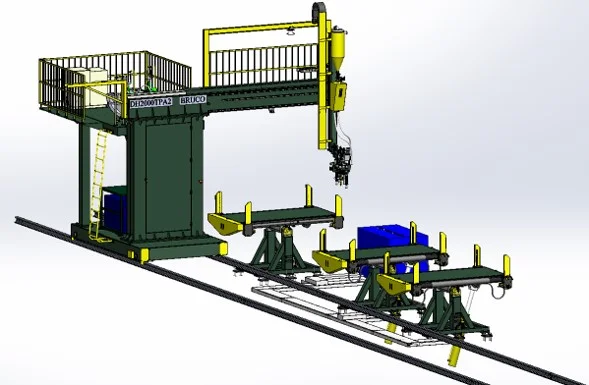

cong-han-dh2000-2
cong-han-dh2000-3
cong-han-dh2000

STT

Mô tả

ĐVT

Thông số kỹ thuật

1

Chiều cao bụng dầm H

mm

200 - 2000

2

Độ dày bụng dầm A

mm

6 đến 30

3

Chiều rộng cánh dầm B

mm

150-800

4

Độ dày cánh dầm T

mm

8-40 (Q235)

5

Chiều dài dầm

mm

4000-15000

6

Tư thế hàn



1F

7

Công nghệ hàn



Tandem
