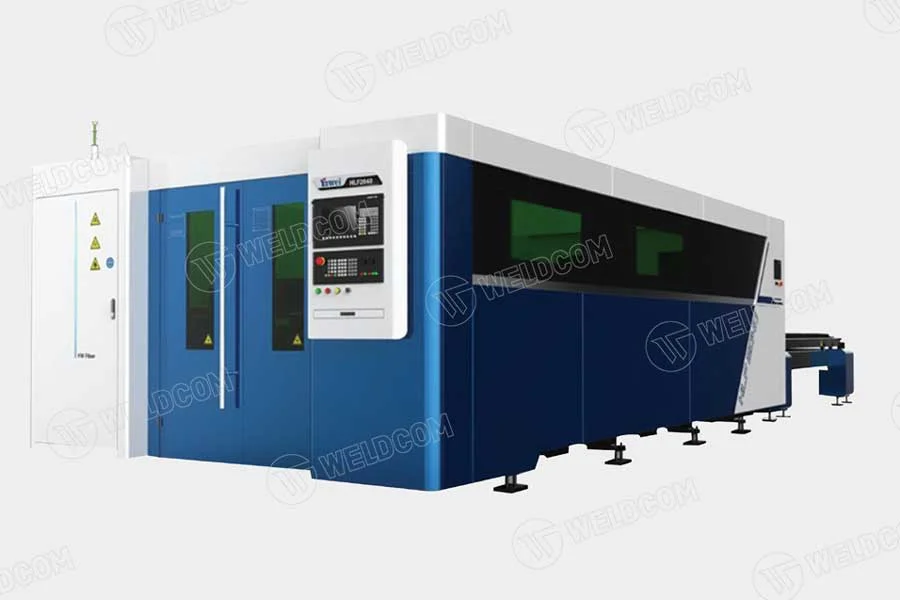

MÁY CẮT LASER FIBER YAWEI HLF 2060

Ưu điểm của máy cắt Laser Fiber Yawei HLF 2060

Thiết kế khung hoàn hảo để đặt nền tảng cho các sản phẩm cao cấp

• Độ cứng tốt cấu trúc ổn định
• Toàn bộ khung bệ được tôi nhiệt với quy trình nghiêm ngặt, giảm ứng suất dư, đảm bảo thời gian làm việc lâu dài với sự ổn định.

Dầm cấu tạo từ hợp kim nhôm,độ cứng cao,kết cấu nhẹ đạt gia tốc cao và độ ổn định khi máy vận hành

• Khung trục Y với cấu trúc có độ cứng cao và tiết diện lớn , tối ưu hóa bởi công nghệ phân tích phần tử giúp trọng lượng nhẹ và đảm bảo hiệu suất chuyển động nhanh
• Vỏ bảo vệ kín được lắp đặt trên bàn máy , đảm bảo hoạt động của Rack và dẫn hướng tuyến tính trong môi trường kín và không bị ảnh hưởng bởi môi trường bên ngoài
• Dầm thép được hàn bằng laser, có độ biến dạng nhỏ và cường độ hàn cao; độ rung tổng thể sau khi hàn được giảm ứng suất để đảm bảo hoạt động ổn định lâu dài

Hộp số, bánh răng và thanh răng dẫn động

Thương hiệu Alpha – Đức

Đầu cắt laser

• Đầu cắt được nhập khẩu từ Precitec(Procuter) – Đức, chất lượng cắt tốt, tốc độ cắt cao
• Một bộ dầy đủ của đầu cắt bao gồm thân chính, cảm biến, kính hội tụ, hệ thống hội tụ từ Precitec tin cậy và ổn định
• Đầu cắt, thân gốm, bảo vệ thấu kính

Giám sát đầu cắt và hiển thị thông tin

• Giám sát thời gian thực về trạng thái của đầu cắt, chẳng hạn như nhiệt độ, áp suất, v.
• Phân tích và xử lý sự cố của đầu cắt.
• Giám sát thời gian thực sử dụng năng lượng hiện tại, người dùng hiểu chi phí vận hành của thiết bị.

Công nghệ bảo vệ va chạm đầu cắt

• Thiết kế chống va chạm toàn diện cho đầu cắt Trục Z lên xuống mỏ cắt chống va chạm
• Hiệu quả bảo vệ cao,giảm thiệt hại, giảm chi phí của khách hàng sử dụng
• Trục Z sử dụng vít xoắn cầu NSK với độ chính xác cao , dẫn hướng tuyến tính THK-Nhật , hoạt động ổn định và độ phàn hồi nhanh

Bàn chuyển đổi tự động nâng hạ thủy lực

• Sử dụng các động cơ đồng bộ để điều khiển bốn xi lanh thủy lực nâng đồng bộ, bàn làm việc đôi tiêu chuẩn.
• Tốc độ cao, toàn bộ chu trình ≤ 25 giây, cắt hiệu quả gấp 2 lần với bàn làm việc đơn ( đầu cắt không phải hạ cấp.
• Với hệ thống điều khiển SIEMENS và các encoder độ chính xác cao, nó có một khả năng định vị vị trí bàn làm việc chính xác, làm cho hoạt động ổn định hơn
• Lựa chọn thêm với thiết bị cấp phôi bi nâng bảo vệ bề mặt tấm tránh xước
• So với bàn đôi hai lớp trên và dưới, bề mặt cắt luôn ở cùng một độ cao và hành trình trục Z chỉ cần được kiểm soát ở 100mm ~ 120mm; máy có thể đáp ứng việc cắt tốc độ cao, và thứ hai là cắt khoảng cách giữa tấm và bộ giảm chấn. Hiệu quả loại bỏ bụi tốt hơn

Hệ thống điều khiển khí hỗ trợ

• Sử dụng hệ thống lọc không khí 3 tầng của Parker có thể loại bỏ hiệu quả 10 loại chất ô nhiễm chính trong không khí nén, độ tinh lọc đến 0,003 PPM
• Sử dụng van khí chuyên dụng và van điện siêu nhanh để đảm bảo độ tinh khiết của khí cắt và hiệu năng hoàn hảo ở áp suất thấp và áp suất cao

Hệ thống loại bỏ bụi hiệu quả, bảo vệ môi trường, tiết kiệm năng lượng

• Vách ngăn bụi bằng thiết kế kênh đôi, tối đa hóa việc loại bỏ khí và bụi độc hại trong quá trình cắt.
• Bộ phận cửa hút thông minh , đảm bảo vị trí gia công có hiệu quả hút tốt nhất.
• Bộ sưu tập khay thải tiêu chuẩn, khay với con lăn thao tác tiện lợi
• Hệ thống thu gom của Haobo hoặc Donaldson là tùy chọn

Hệ thống truyền động và điều khiển CNC – SIEMENS 840DSL

• Công nghệ truyền động với hệ điều khiển Siemens, cấu trúc tự cân bằng, tiếng ồn nhỏ, truyền động êm
• AC Servo momen xoắn cực cao
• Hỗ trợ đường trượt kép, giảm độ biến dạng tối thiểu, bền chắc
• Khả năng định vị cao, tốc độ nhanh
• Trục X/Y hoạt động với độ chính xác cao, vận hành ổn định
• Trục Z hoạt động với vít me bi truyền động chính xác, chạy theo đường dẫn hướng, chuyển động nhanh, êm
• Thế hệ mới của hệ thống driver SINAMICS S120 dựa trên hệ thống điều khiển kiến trúc mạng phổ biến Drive-CliQ, ổn định hơn và đáng tin cậy hơn , với độ chính xác và kiểm soát tốc độ tốt hơn. Đây là máy cắt laser tiên tiến nhất trên thế giới ( tương  đương với dòng máy TRUMPF, Germany)
• Hệ thống điều khiển CNC trung tâm độc lập, chức năng CNC đã được chứng minh là ổn định và nhanh hơn các hệ thống CNC khác .Tốc độ của động cơ servo cao hơn so với các động cơ servo cùng loại

Bộ nguồn laser IPG

• Chống sốc: không có hệ thống thấu kính
• Tiết kiệm năng lượng: không tiêu tốn khí laser Chi phí bảo trì: không phải bảo trì thấu kính
• Hiệu suất vận hành trên 32%, chất lượng chùm tia laser tốt, điểm sáng hội tụ, mật độ công suất cao
• Khả năng dò tìm sợi quang, bộ bảo vệ cảm biến

Tự động dò tìm và phát hiện ba điểm

• Khi tờ tôn bị đặt lệch, máy sẽ dò 3 điểm để xác định vị trí thực của tấm tôn. Hệ thống sẽ tự động cắt  theo góc lệch và tọa độ của tấm mới mà không lo lắng về lỗi
• Sẽ ngừng cắt và nhắc nhở khách hàng khi Không có tấm VL trên bàn

Chức năng ngắt khí cắt tự động

HLF series có van điện, không khí vào máy khi máy khởi động, không khí không thể vào khi điện tắt. giúp tiết kiệm năng lượng không cần thiết

Cải thiện các tiêu chuẩn kiểm tra, giảm đáng kể tỷ lệ lỗi

Tiêu chuẩn thử nghiệm bàn đỡ phôi đông bộ: Bàn chuyển đổi cần có kiểm tra đồng bộ hóa nghiêm ngặt trước khi rời khỏi nhà máy, full tải lỗi sai số dưới 3mm, không tải sai số nhỏ hơn 5mm, đảm bảo việc sử dụng bình thường của khách hàng

Module tùy chọn mới: băng tải phôi sau khi cắt

• Có thể thực hiện chức năng tự động xả, nâng cao hiệu quả của việc thải bỏ
• Thương hiệu nhập khẩu, sản xuất theo yêu cầu, có
• ưu thế về chứng nhận quốc tế, tỷ lệ hư hỏng máy thấp

Siemens HMI PC

• Chức năng mô phỏng theo thời gian thực
• Thêm chức năng sửa đổi và lưu trữ dữ liệu tham số quá trình cắt
• Thêm chức năng bảo trì và chẩn đoán lỗi

Hệ thống điều khiển bàn làm việc

Hệ thống màn hình cảm ứng với báo động tín hiệu

HLF tích hợp tính năng tự động điều chỉnh nguồn cắt laser

HLF tích hợp tính năng tự động điều chỉnh nguồn cắt laser theo tốc độ để đảm bảo các vị trí cắt góc,chi tiết bé,biên dạng phức tạp,… ko bị cháy cạnh,góc đảm bảo chất lượng sản phẩm tốt.

HLF Tích hợp hệ thống tự động thay đổi khí:

HLF tích hợp hệ thống tự động thay đổi loại khí phù hợp với vật liệu, tự động điều chỉnh áp suất và lưu lượng khí cho phù hợp với độ dầy vật liệu giúp tiết kiệm tiêu hao khí trong quá trình cắt.

HLF tích hợp tính năng tự động làm sạch bép cắt

cùng tính năng tự động điều chỉnh 16 điểm đảm bảo cắt các tấm vật liệu cong vênh tốt hơn nhiều các máy hiện nay trên thị trường (tất cả các đối thủ cạnh tranh trong nước như HANS đều áp dụng hiệu chuẩn bằng tay) không những tiết kiệm thời gian mà còn có thể tránh được lỗi do thao tác bằng tay

Tính năng tự động điều định vị tấm phôi theo vị trí thực tế giúp giảm thời gian căn chỉnh tấm phôi.

Module tùy chỉnh: mái kín

• An toàn hơn nữa với mái trên, ngăn ngừa hiệu quả hơn bức xạ laser ảnh hưởng tới cơ thể người
• Thiết kế mái được phối hợp đồng bộ với toàn bộ vỏ bọc, với thiết kế công nghiệp đảm bảo thẩm mỹ

Bù và báo động áp suất khí hỗ trợ

• Nhiều nhà sản xuất chỉ đưa ra các yêu cầu nghiêm ngặt về việc cung cấp khí nén của khách hàng, và bỏ qua áp lực và lưu lượng thực sự ở tới bép cắt.
• Khi chênh lệch giữa áp suất được thiết lập và áp suất phản hồi (so sánh điện áp tương tự) lớn hơn 10%, máy sẽ có báo động, cho biết áp suất cắt là bất thường. Nếu áp suất cài đặt là 1,0 bar, khi áp suất thực tế là 0,9 bar, máy sẽ báo động để tránh tình trạng cắt kém.
• Nếu khách hàng quên mở không van khí, máy sẽ tự động phát hiện và dừng cảnh báo trước khi đèn phát ra. Nhiều trưởng hợp đã quên bật hoặc không có khí trước khi cắt, và tiếp tục phát ra tia laser, khiến đầu cắt bị cháy.

Siemens HMI PC

• Chức năng mô phỏng theo thời gian thực
• Thêm chức năng sửa đổi và lưu trữ dữ liệu tham số quá trình cắt
• Thêm chức năng bảo trì và chẩn đoán lỗi

Hệ thống điều khiển bàn làm việc

Hệ thống màn hình cảm ứng với báo động tín hiệu

Chức năng tạo kế hoạch sản xuất, thống kê thời gian thực xử lý sản phẩm

• Chức năng danh sách kế hoạch mới để dễ dàng thiết lập và điều chỉnh kế hoạch gia công phôi
• Khách hàng có thể xem số lượng gia công, thời gian gia công và thông tin gia công. Cũng có thể tự động đặt chế độ khởi động của các phôi khác nhau, làm cho chức năng danh sách lập kế hoạch trở
• nên thân thiện hơn với người dùng.
• Chức năng ghi lại số lần gia công, có thể tự động ghi lại số lượng phôi được xử lý và các tham số tương ứng theo ngày
• Xuất các file tài liệu từ máy dễ dàng trong vòng 1 tháng , cung cấp tài liệu tham khảo chính xác cho quản lý sản xuất của khách hàng
