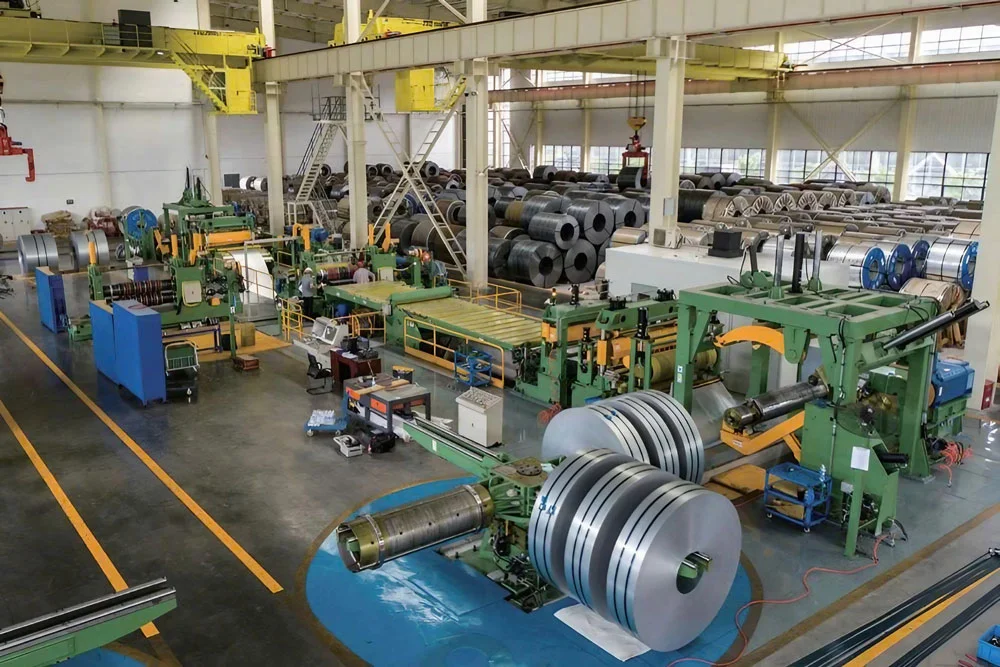

MÁY XẢ CUỘN TÔN LÀ GÌ?

Máy xả cuộn tôn (máy xả cuộn, dây chuyền xả cuộn) là dây chuyền được thiết kế phục vụ quy trình xử lý gia công cuộn thành thép tấm đáp ứng theo yêu cầu của Khách hàng về chiều dài phôi qua các trạm như dỡ cuộn, là phẳng, cắt chính xác theo chiều dài và xếp chồng gọn gàng.

Chức năng chính của dây chuyền chủ yếu là dỡ cuộn, kẹp và là phẳng, cắt theo chiều dài, xẻ, xếp chồng,... Được bổ sung thêm các tùy chọn khác như cấp liệu/cấp phôi, chuyển tiếp, vận chuyển,...

VIDEO THỰC TẾ MÁY XẢ CUỘN TÔN TỰ ĐỘNG WELDCOM CUNG CẤP

TÍNH NĂNG CỦA DÂY CHUYỀN XẢ CUỘN TÔN TỰ ĐỘNG WELDCOM

BỘ PHẬN CƠ BẢN CỦA DÂY CHUYỀN XẢ CUỘN TÔN

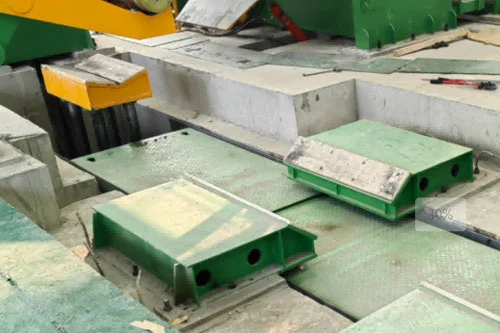

1. YÊN ĐỠ CUỘN

Kết cấu khung hình chữ V được hàn bằng tấm thép, bề mặt đỡ được phủ bằng tấm epoxy, đường tâm của thiết bị được cố định đối xứng sang trái và phải, được lắp đặt ở phía trước toàn bộ dây chuyền sản xuất

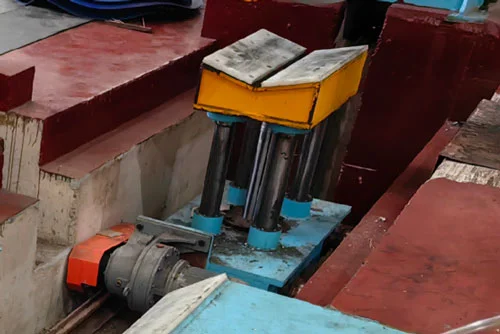

2. XE CHỞ PHÔI (CUỘN)

Toàn bộ thân xe là kết cấu bốn bánh. Thân xe được chia thành phần trên và phần dưới. Mặt đỡ phía trên được phủ nylon để tránh trầy xước tấm bạt. Xi lanh thủy lực điều khiển chuyển động lên xuống. Bốn cột dẫn hướng có thể kiểm soát tải trọng hiệu quả. Cân bằng cứng, xe cuộn di chuyển qua động cơ, và việc di chuyển được hỗ trợ bởi xích kéo

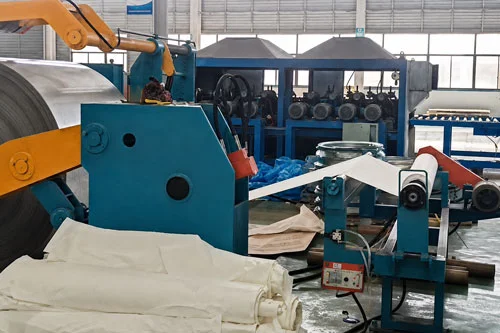

3. THIẾT BỊ THU GIẤY

Thu thập giấy lót giữa các lớp vật liệu, sử dụng động cơ mô-men xoắn AC làm nguồn điện, duy trì độ căng nhất định, có thể điều chỉnh mô-men xoắn cuộn.

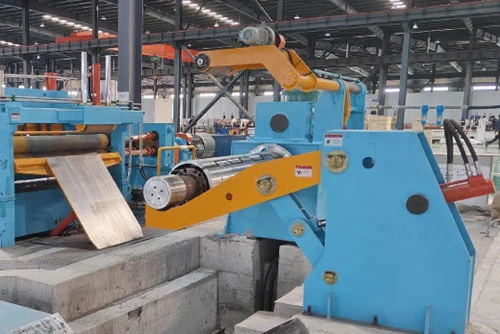

4. BỘ DẪN CUỘN + GIỮ CUỘN

Sau khi trục chính trung tâm của máy tháo cuộn lấy cuộn thép, trục chính trung tâm có thể co lại và mở ra thông qua xi lanh dầu quay để siết chặt bên trong rồi tháo cuộn, để có thể thực hiện toàn bộ quá trình tháo cuộn và cắt.

5. THIẾT BỊ NẠP PHÔI

Cấp liệu tháo cuộn phụ, dẫn tấm gầu dưới tác động của xi lanh thủy lực dẫn hướng chuyển động đầu vật liệu; Hoạt động tháo cuộn được thực hiện bằng xi lanh thủy lực

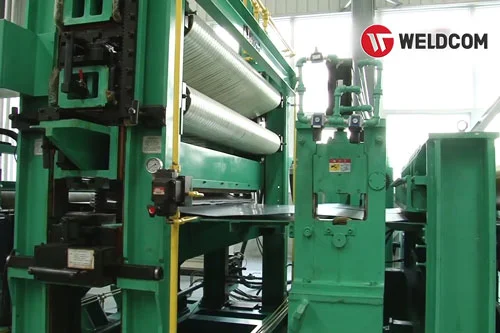

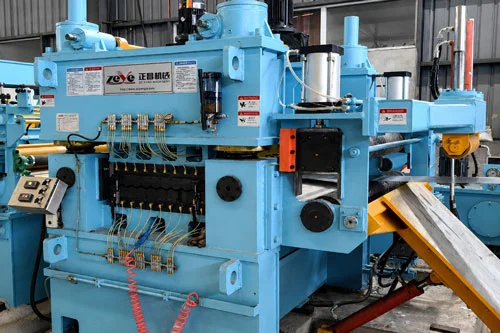

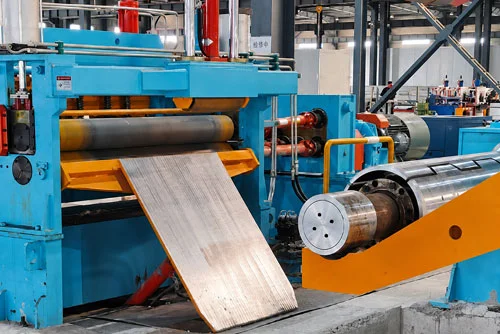

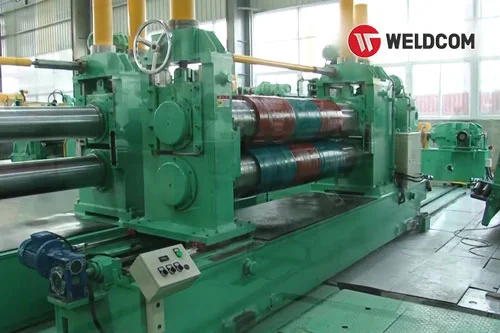

6. TRẠM LÀ PHẲNG 6-HI

khi đưa vật liệu tấm vào con lăn nạp, tấm dẫn hướng của nó sẽ đi vào hệ thống con lăn là phẳng, con lăn là phẳng trên và dưới sẽ liên tục được đưa ra để đạt được mục đích là phẳng; Trạm là phẳng có thể lưu trữ 100 chương trình thông số của các thông số kỹ thuật khác nhau của tấm kim loại và màn hình cảm ứng có thể đọc được lượng áp suất xuống ở đầu vào.

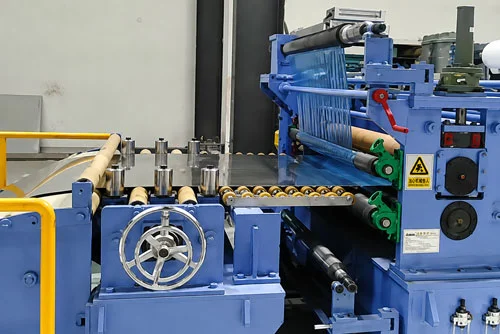

7. THIẾT BỊ DÁN PHIM

Dùng để phủ màng PVC lên bề mặt tấm vật liệu. Con lăn có lực căng nhất định được sử dụng để đặt màng. Sau khi màng được dán, con lăn được ấn chặt để màng bám chặt vào bề mặt tấm.

8. THIẾT BỊ DẪN HƯỚNG

Dải tôn được vận chuyển trơn tru đến máy cắt bay để cắt

9. THIẾT BỊ ĐO CHIỀU DÀI

Khi tấm đang chạy, bánh xe đo được truyền động và chiều dài được đo chính xác bằng bộ thiết bị (encoder)

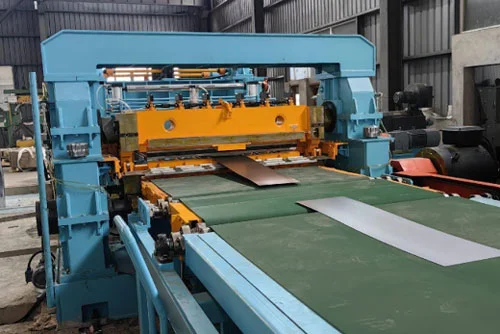

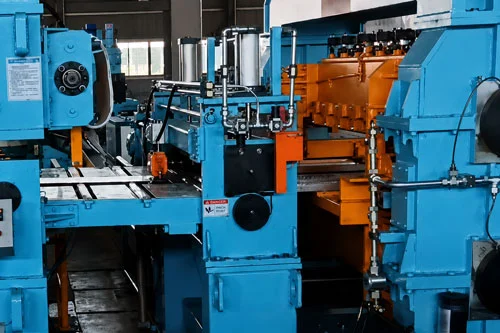

10. TRẠM CẮT QUAY

Cắt tấm và dải trong quá trình hoạt động

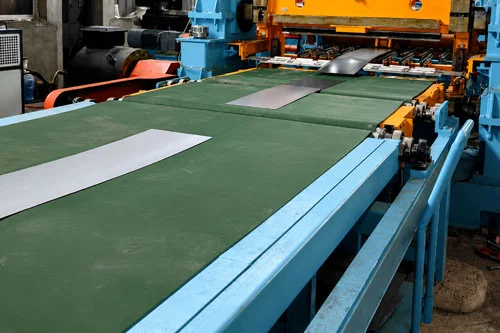

11. BĂNG TẢI + BỘ XẾP PHÔI

vận chuyển tờ tôn đã cắt đến máy xếp chồng

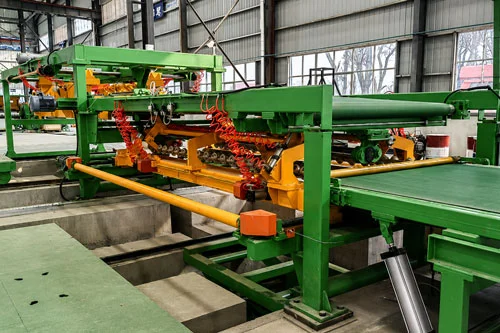

12. MÁY XẾP PHÔI + XE TẢI PHÔI SỐ 1

Sau khi là phẳng và cắt, tấm tôn sẽ rơi vào máy và được thu gom và vận chuyển ra ngoài tự động.

13. MÁY XẾP PHÔI + XE TẢI PHÔI SỐ 2

Sau khi là phẳng và cắt, tấm tôn sẽ rơi vào máy và được thu gom và vận chuyển ra ngoài tự động

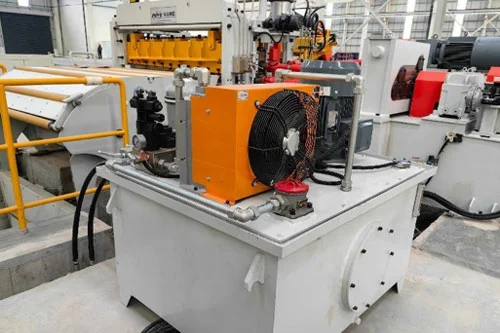

14. HỆ THỐNG THỦY LỰC

Trạm thủy lực có công suất động cơ bơm 15KW, áp suất định mức 16MPa và áp suất làm việc 10-14MPa. Bình chứa có đồng hồ đo dung tích, đồng hồ đo áp suất, bộ lọc lưới 5um, van áp suất dầu, van giảm áp, bộ làm mát không khí,... Dung tích chứa áp suất dầu theo tiêu chuẩn thiết kế của nhà cung cấp, > 700L

15. HỆ THỐNG KHÍ NÉN

Hệ thống áp suất không khí của nguồn khí được cung cấp bởi máy nén do người mua cung cấp. Sử dụng áp suất không khí 0,5～0,7Mpa, lưu lượng 1,0 m3/phút

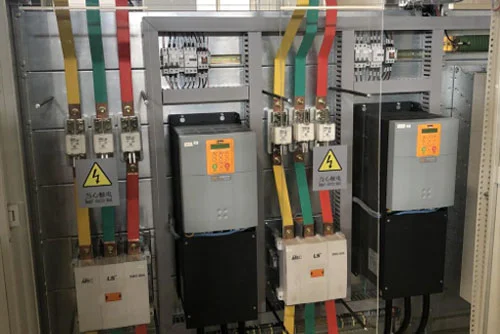

16. HỆ THỐNG ĐIỆN

Hệ thống điện của dây chuyền này điều khiển truyền động động cơ bên ngoài bằng công tắc, contactor và rơle. Điều khiển tuần tự, vận hành và truyền dữ liệu đến màn hình cảm ứng bằng bộ điều khiển lập trình để đạt được hoạt động.

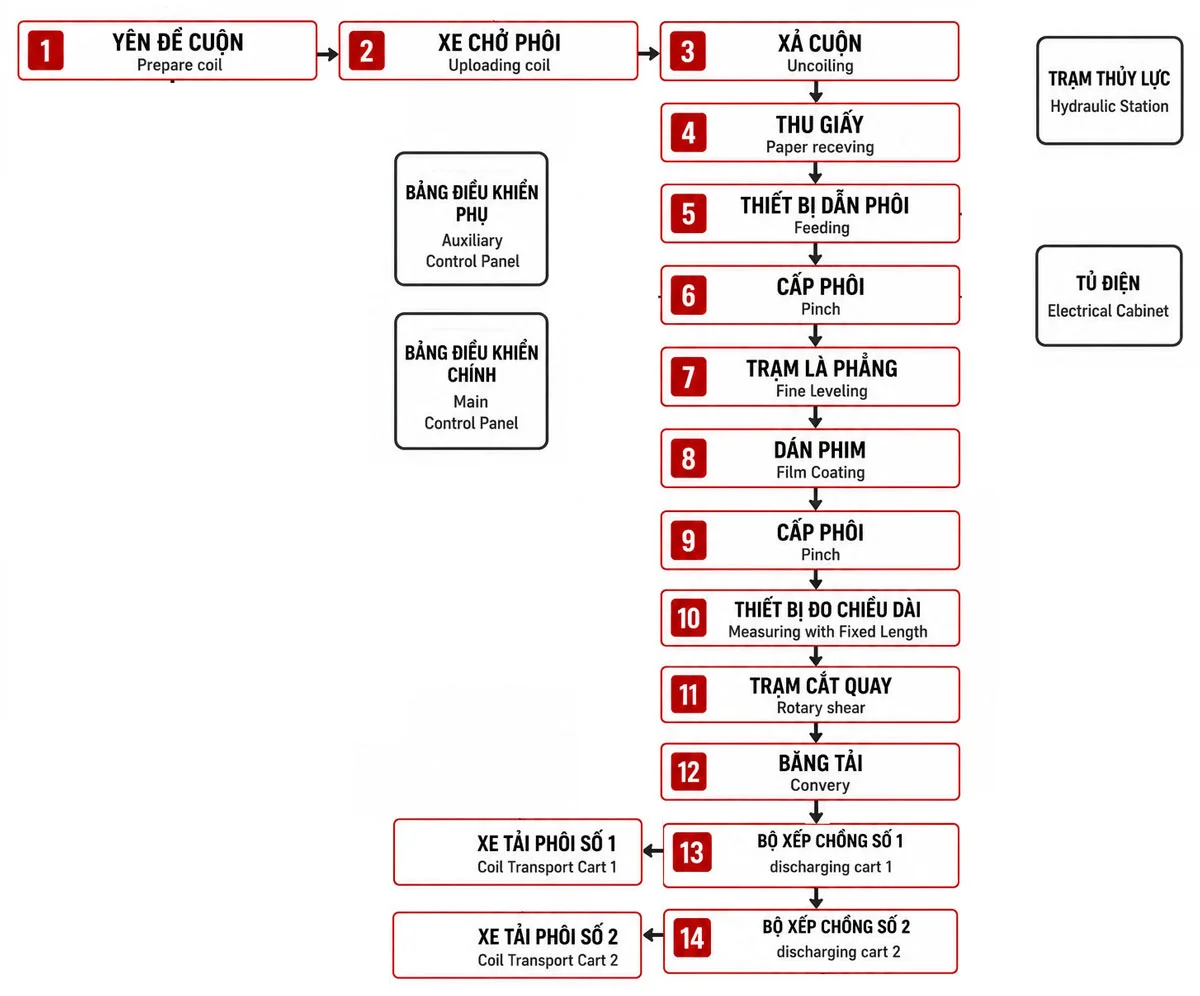

QUY TRÌNH LÀM VIỆC CỦA DÂY CHUYỀN XẢ CUỘN TÔN

Yên để cuộn (Prepare coil) → Xe chở phôi (Uploading coil) → Xả cuộn (Uncoiling) → Thu giấy (Paper receving) → Thiết bị dẫn phôi (Feeding) → Cấp phôi (Pinch) → Trạm là phẳng (Fine leveling) → Dán phim (Film coating) → Cấp phôi (Pinch) → Thiết bị đo chiều dài ( Measuring with Fixed Length) → Trạm cắt quay (Rotary shear) → Băng tải (Convery) → Bộ xếp chồng (discharging) → Xe tải phôi

THÔNG SỐ KỸ THUẬT CỦA MÁY XẢ CUỘN TÔN TỰ ĐỘNG

WELDCOM - ĐƠN VỊ CUNG CẤP MÁY XẢ CUỘN TÔN UY TÍN

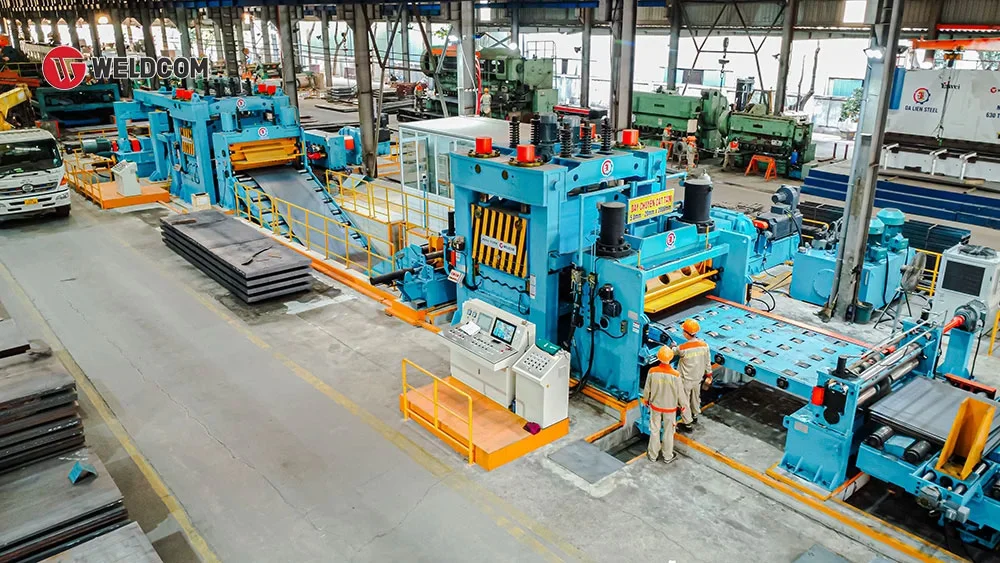

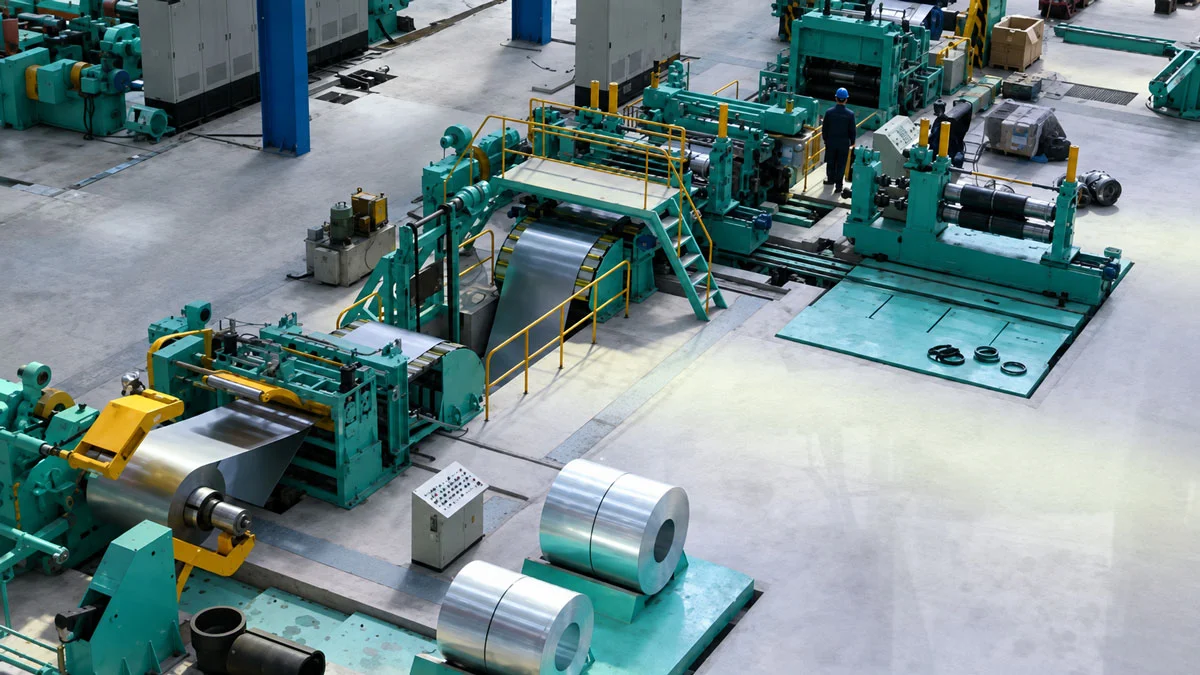

QUY TRÌNH NHẬN BÁO GIÁ MÁY XẢ CUỘN TÔN WELDCOM

Weldcom thực hiện tư vấn và gửi báo giá máy xả cuộn tôn tự động theo quy trình gồm 4 bước:

Bước 1: Tiếp nhận yêu cầu của khách hàng

Weldcom thu thập các thông tin cần thiết như loại sản phẩm, vật liệu gia công, kích thước sản phẩm và sản lượng yêu cầu.

Bước 2: Khảo sát mặt bằng nhà máy

Đội ngũ kỹ thuật tiến hành khảo sát mặt bằng, điều kiện lắp đặt và hạ tầng hiện có để xây dựng giải pháp phù hợp.

Bước 3: Lập phương án kỹ thuật

Weldcom xây dựng phương án kỹ thuật chi tiết, bao gồm cấu hình dây chuyền, danh mục thiết bị, layout bố trí, năng suất dự kiến, chu kỳ sản xuất và thời gian hoàn vốn.

Bước 4: Gửi báo giá chi tiết

Khách hàng nhận được hồ sơ báo giá đầy đủ, bao gồm báo giá thiết bị, điều khoản thương mại, tiến độ giao hàng, chính sách bảo hành, phương án thanh toán và hồ sơ kỹ thuật thiết bị.

NHỮNG CHI PHÍ TRONG GIÁ MÁY XẢ CUỘN TÔN WELDCOM

Tùy theo quy mô dự án và cấu hình thiết bị, báo giá máy xả tôn cuộn của Weldcom thường bao gồm các hạng mục sau.

• Thiết bị chính và phụ kiện tiêu chuẩn theo cấu hình đã lựa chọn.
• Chi phí vận chuyển và giao hàng đến nhà máy của khách hàng.
• Chi phí hỗ trợ kỹ thuật trong quá trình lắp đặt, chạy thử, hướng dẫn vận hành và bàn giao thiết bị.
• Chi phí đào tạo cơ bản, giúp bên mua nắm được quy trình sử dụng và khai thác thiết bị theo đúng hướng dẫn kỹ thuật.

Các hạng mục như nền móng, rãnh kỹ thuật, trench, cấp nguồn điện và hạ tầng phụ trợ sẽ được xác định theo phạm vi của từng dự án và thể hiện rõ trong hồ sơ báo giá.
