Máy dập liên hoàn: Giải pháp sản xuất hàng loạt cho ngành công nghiệp hỗ trợ

Máy dập liên hoàn là giải pháp gia công kim loại tấm giúp doanh nghiệp tự động hóa nhiều công đoạn trên cùng một dải phôi, từ cắt, đột đến uốn và tạo hình. Với khả năng vận hành liên tục, độ chính xác cao và năng suất lớn, máy dập liên hoàn đang được nhiều nhà máy cơ khí, điện tử và ô tô lựa chọn khi cần sản xuất hàng loạt.

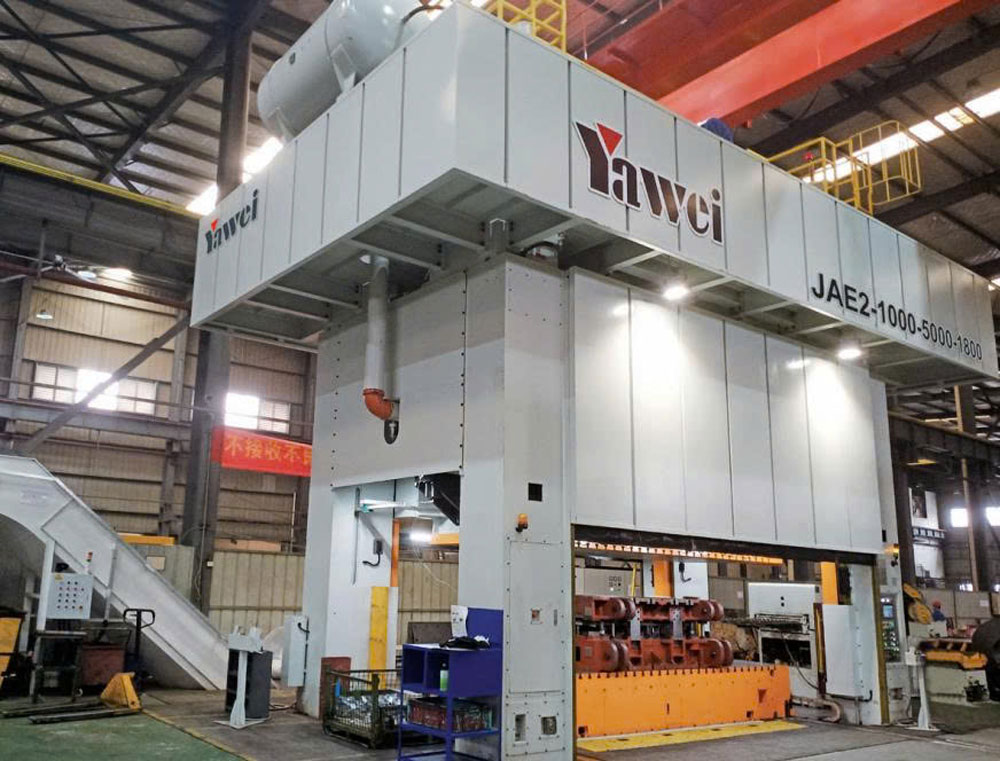

1. Máy dập liên hoàn là gì?

Máy dập liên hoàn (hay còn gọi là Progressive Die Press) là một loại máy công nghiệp chuyên dụng được thiết kế để thực hiện nhiều công đoạn gia công kim loại như cắt, đột, uốn và tạo hình một cách liên tục và tự động trên cùng một dải phôi. Thay vì phải di chuyển sản phẩm qua nhiều máy khác nhau, loại máy này tích hợp toàn bộ quy trình vào một chu trình duy nhất, giúp tạo ra một chi tiết hoàn chỉnh trong mỗi lần dập.

Đặc điểm nổi bật của máy là khả năng tự động hóa hoàn toàn từ khâu cấp phôi đến khi ra sản phẩm, mang lại năng suất cực cao (có thể đạt hàng trăm lần mỗi phút) và đảm bảo chất lượng sản phẩm đồng nhất, độ chính xác cao. Máy thường được ứng dụng rộng rãi trong các ngành sản xuất ô tô, xe máy, linh kiện điện tử và đồ gia dụng.

2. Cấu tạo và nguyên lý hoạt động của máy dập liên hoàn

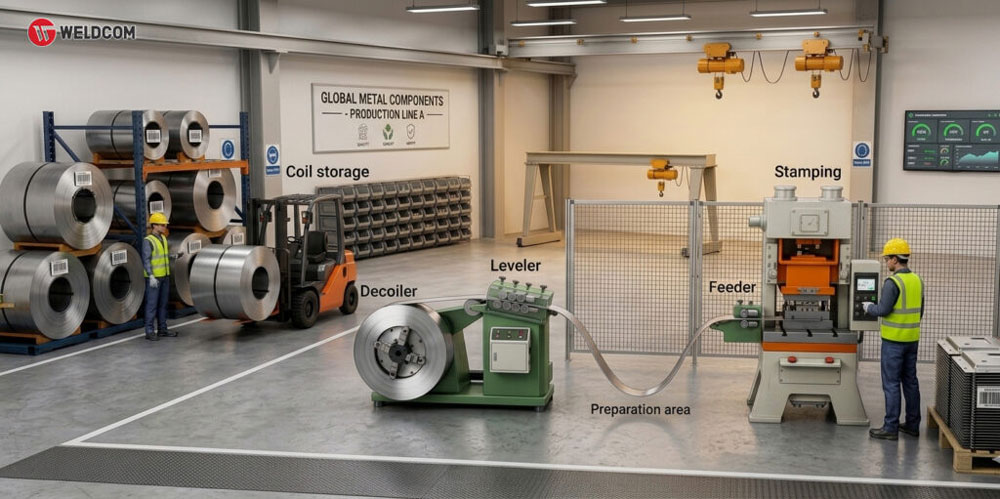

2.1. Cấu tạo chính của hệ thống máy dập liên hoàn

Một hệ thống máy dập liên hoàn hoàn chỉnh bao gồm các cụm chính, hoạt động đồng bộ:

• Khung máy (Frame): Thường là khung chữ C hoặc chữ H, chế tạo từ thép hoặc gang đúc chịu lực cao, đảm bảo độ cứng vững khi làm việc liên tục với tải lớn.
• Hệ thống truyền động: Gồm động cơ, trục khuỷu hoặc servo, chuyển đổi chuyển động quay thành chuyển động tịnh tiến của đầu trượt.
• Đầu trượt (Ram): Mang chày dập, di chuyển lên xuống theo chu kỳ dập.
• Hệ thống cấp phôi tự động: Bao gồm bộ xả cuộn, nắn thẳng và feeder, đảm bảo dải phôi được đưa vào khuôn với bước tiến chính xác.
• Bộ khuôn dập liên hoàn: “Trái tim” của hệ thống, gồm nhiều trạm gia công liên tiếp bố trí trên cùng một bộ khuôn.
• Hệ điều khiển (PLC/CNC): Giám sát tốc độ, hành trình, an toàn và đồng bộ toàn bộ hệ thống.

2.2. Nguyên lý làm việc của máy dập liên hoàn

Nguyên lý làm việc của máy dập liên hoàn dựa trên một chu trình vận hành khép kín và lặp lại liên tục. Dải phôi kim loại được cấp vào khuôn theo từng bước hành trình cố định.

Ở mỗi chu kỳ dập, khi đầu trượt di chuyển xuống, toàn bộ các trạm trong bộ khuôn sẽ hoạt động đồng thời, mỗi trạm đảm nhiệm một công đoạn gia công khác nhau. Khi đầu trượt nâng lên, hệ thống cấp phôi tự động đẩy dải phôi tiến sang vị trí trạm kế tiếp. Sau khi đi qua trạm cuối cùng, sản phẩm hoàn thiện được cắt rời và đưa ra ngoài.

Nhờ cơ chế này, máy dập liên hoàn có thể vận hành liên tục với tốc độ rất cao, đồng thời đảm bảo độ đồng đều và độ chính xác ổn định cho từng sản phẩm.

Xem thêm: Máy đột CNC/Thủy lực mới nhất

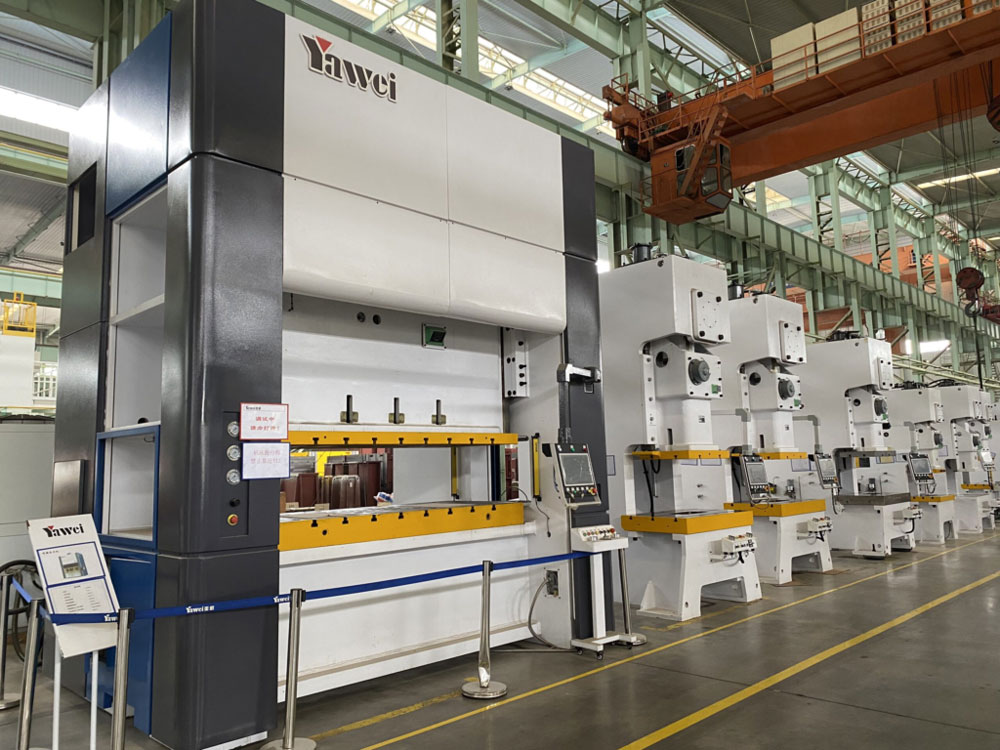

3. Các loại máy dập liên hoàn phổ biến hiện nay

Máy dập liên hoàn hiện nay thường được phân loại theo cơ cấu truyền động và thiết kế khung máy. Mỗi loại có đặc điểm riêng về tốc độ, lực dập, mức độ linh hoạt và chi phí đầu tư.

3.1. Máy dập liên hoàn cơ khí

• Máy dập liên hoàn cơ khí sử dụng cơ cấu trục khuỷu để tạo chuyển động cho đầu trượt. Đây là dòng máy phổ biến nhờ kết cấu đơn giản, độ bền cao và phù hợp với sản xuất ổn định trong thời gian dài.
• Dòng máy này thường được sử dụng trong các nhà máy sản xuất linh kiện có chu kỳ lặp lại cao. Nếu doanh nghiệp cần tốc độ và độ ổn định tốt với mức đầu tư hợp lý, máy dập liên hoàn cơ khí là lựa chọn phù hợp.

3.2. Máy dập liên hoàn thủy lực

• Máy dập liên hoàn thủy lực sử dụng áp suất dầu để tạo lực dập. Ưu điểm của dòng này là lực ép lớn, hành trình linh hoạt và phù hợp với những chi tiết cần kiểm soát lực tạo hình tốt hơn.
• Tuy nhiên, so với máy cơ khí, tốc độ của máy thủy lực thường thấp hơn. Vì vậy, dòng này phù hợp hơn với các ứng dụng cần lực dập mạnh hoặc tạo hình phức tạp hơn là chạy tốc độ rất cao.

3.3. Máy dập liên hoàn servo

• Máy dập liên hoàn servo sử dụng động cơ servo để điều khiển hành trình đầu trượt với độ chính xác cao. Đây là dòng máy hiện đại, cho phép điều chỉnh tốc độ, điểm dừng và nhịp dập linh hoạt hơn các cơ cấu truyền động truyền thống.
• Với các doanh nghiệp sản xuất chi tiết phức tạp, yêu cầu cao về độ ổn định hoặc muốn tăng khả năng tối ưu chu trình, máy dập liên hoàn servo là giải pháp đáng cân nhắc. Đổi lại, chi phí đầu tư ban đầu thường cao hơn.

3.4. Phân loại theo khung máy dập

• Khung chữ C: Thiết kế họng máy sâu, dễ thao tác nhưng thường dùng cho lực dập trung bình.
• Khung chữ H: Kết cấu vững chắc nhất, chịu được tải trọng lớn và giảm thiểu biến dạng, phù hợp cho dập liên hoàn hạng nặng.

Xem thêm: Máy chấn CNC

4. Máy dập liên hoàn khác gì máy dập đơn?

Máy dập liên hoàn khác máy dập đơn ở chỗ một hệ thống có thể thực hiện nhiều công đoạn liên tiếp trong cùng một chu trình dập, trong khi máy dập đơn thường chỉ xử lý một công đoạn mỗi lần. Vì vậy, máy dập liên hoàn phù hợp sản xuất hàng loạt, còn máy dập đơn phù hợp đơn hàng nhỏ hoặc chi tiết đơn giản.

Bảng so sánh máy dập liên hoàn và máy dập đơn

Khi nào nên chọn máy dập đơn?

Máy dập đơn phù hợp khi doanh nghiệp gia công nhiều loại chi tiết khác nhau nhưng sản lượng từng mã không lớn. Trong trường hợp này, chi phí đầu tư khuôn và hệ thống cho máy dập liên hoàn có thể chưa tối ưu bằng giải pháp dập đơn.

Khi nào nên chọn máy dập liên hoàn?

Máy dập liên hoàn phù hợp khi doanh nghiệp có sản lượng lớn, sản phẩm ổn định trong thời gian dài và cần giảm phụ thuộc vào nhân công. Đây là lựa chọn tối ưu khi bài toán trọng tâm là năng suất, tính đồng đều và chi phí sản xuất trên mỗi sản phẩm.

5. Ưu điểm của máy dập liên hoàn

Máy dập liên hoàn mang lại hiệu quả vượt trội so với các phương pháp dập đơn truyền thống nhờ những ưu điểm sau:

• Năng suất vượt trội: Máy có thể thực hiện nhiều công đoạn gia công liên tục, giúp rút ngắn tối đa thời gian sản xuất,,.
• Tiết kiệm nhân công: Do quy trình tự động hoàn toàn từ khâu cấp phôi, định vị đến lấy sản phẩm, doanh nghiệp thường chỉ cần tối thiểu 1 người giám sát vận hành,.
• Độ chính xác cao: Sai số giữa các công đoạn rất thấp, đảm bảo sản phẩm cuối cùng đạt kích thước và hình dạng chính xác theo yêu cầu thiết kế,,.
• Tối ưu hóa vật liệu: Thiết kế khuôn liên hoàn cho phép sắp xếp chi tiết khoa học trên dải phôi, giúp tận dụng vật liệu hiệu quả và giảm hao phí,.
• Khả năng tích hợp cao: Dễ dàng kết nối với các hệ thống tự động hóa như robot gắp sản phẩm và các phần mềm quản trị như ERP,…

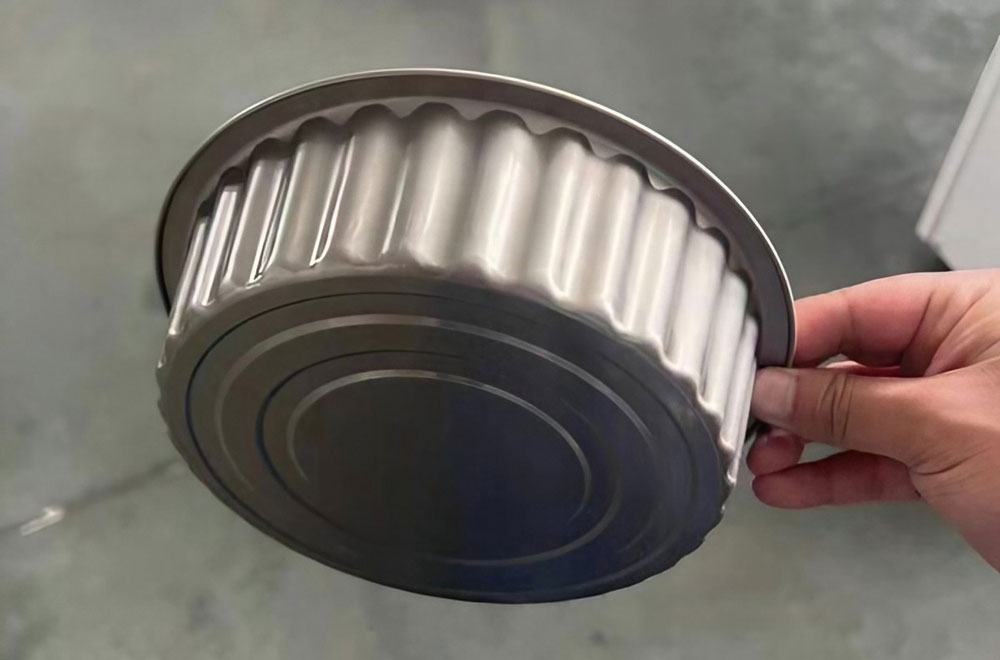

6. Máy dập liên hoàn được ứng dụng trong những ngành nào?

Máy dập liên hoàn được ứng dụng rộng rãi trong các ngành cần sản xuất hàng loạt chi tiết kim loại tấm với độ chính xác và tính lặp cao. Các lĩnh vực phổ biến gồm ô tô, xe máy, điện tử, thiết bị điện, đồ gia dụng, y tế và xây dựng.

• Ngành ô tô và xe máy: Trong ngành ô tô, xe máy, máy dập liên hoàn được dùng để gia công các chi tiết như bản lề, giá đỡ, kẹp, terminal, lẫy khóa và nhiều linh kiện kết cấu bằng kim loại. Đây là nhóm sản phẩm có sản lượng lớn và yêu cầu đồng đều rất cao.
• Ngành điện tử và thiết bị điện: Ngành điện tử cần nhiều chi tiết nhỏ như chân cắm, đầu nối, khung dẫn (lead frame), vỏ kim loại mỏng và các linh kiện có dung sai hẹp. Máy dập liên hoàn phù hợp vì có thể kết hợp khuôn chính xác với tốc độ sản xuất cao.
• Ngành đồ gia dụng: Các linh kiện của máy giặt, tủ lạnh, lò vi sóng, máy hút bụi hoặc thiết bị điện dân dụng đều có thể được gia công bằng máy dập liên hoàn. Với sản phẩm có mẫu mã ổn định, giải pháp này giúp giảm giá thành sản xuất đáng kể.
• Ngành y tế và xây dựng: Trong lĩnh vực y tế, máy được dùng để gia công các chi tiết kim loại nhỏ yêu cầu độ lặp cao. Trong lĩnh vực xây dựng, máy dập liên hoàn có thể tham gia sản xuất phụ kiện kim loại, khung, bản mã hoặc các chi tiết đục lỗ hàng loạt.

7. Máy dập liên hoàn phù hợp với doanh nghiệp nào?

Máy dập liên hoàn phù hợp nhất với doanh nghiệp có sản phẩm ổn định, sản lượng lớn và cần tự động hóa để kiểm soát năng suất cũng như chất lượng. Nếu doanh nghiệp đang sản xuất lặp lại nhiều mã hàng giống nhau trong thời gian dài, đây là giải pháp đầu tư đáng cân nhắc.

Nhóm phù hợp nhất là các doanh nghiệp sản xuất linh kiện ô tô, xe máy, điện tử và gia công kim loại tấm quy mô vừa đến lớn. Đây là những đơn vị thường có nhu cầu chạy sản lượng cao và cần giảm phụ thuộc vào nhân công thủ công.

Ngược lại, với các xưởng gia công nhỏ, đơn hàng thay đổi liên tục hoặc sản lượng mỗi mã hàng còn thấp, đầu tư máy dập liên hoàn có thể chưa tối ưu. Khi đó, máy dập đơn hoặc giải pháp bán tự động thường linh hoạt hơn trong giai đoạn đầu.

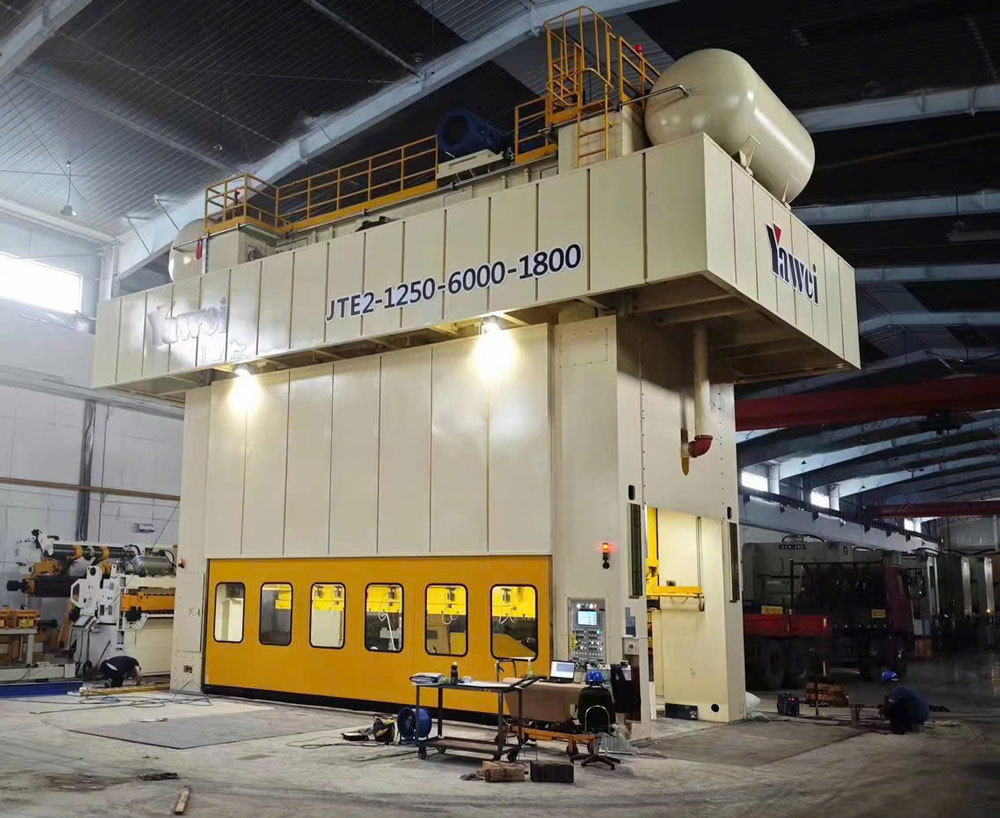

8. Kinh nghiệm chọn máy dập liên hoàn

Máy dập liên hoàn là dòng thiết bị có giá trị đầu tư lớn, thường gắn với kế hoạch sản xuất dài hạn, vì vậy doanh nghiệp cần tìm hiểu kỹ trước khi quyết định.

• Việc lựa chọn máy nên xuất phát từ nhu cầu sản xuất thực tế như loại sản phẩm, vật liệu và sản lượng để xác định lực dập và công suất phù hợp, tránh đầu tư dư thừa hoặc không khai thác hết năng lực thiết bị.
• Về thương hiệu, các dòng máy đến từ Nhật Bản, Hàn Quốc và Đài Loan – với tuổi đời phát triển lâu năm và công nghệ đã được kiểm chứng – thường có độ bền, độ chính xác và độ ổn định cao, đi kèm mức chi phí đầu tư ban đầu cao hơn. Trong khi đó, các dòng máy Trung Quốc hoặc sản xuất trong nước có lợi thế về giá, phù hợp với doanh nghiệp vừa và nhỏ nếu được lựa chọn đúng cấu hình và đơn vị triển khai.
• Bên cạnh máy chính, tính đồng bộ giữa máy, khuôn dập và hệ thống cấp phôi là yếu tố then chốt quyết định khả năng vận hành ổn định trong sản xuất liên tục. Doanh nghiệp cũng cần cân nhắc mức độ tự động hóa theo định hướng phát triển dài hạn và ưu tiên đơn vị cung cấp có năng lực kỹ thuật, dịch vụ hậu mãi rõ ràng. Trước khi bàn giao, việc chạy thử sản phẩm thực tế là bước cần thiết để đánh giá chính xác hiệu quả đầu tư.

9. Giá máy dập liên hoàn hiện nay

Giá máy dập liên hoàn phụ thuộc vào lực dập, cơ cấu truyền động, mức độ tự động hóa, thương hiệu, xuất xứ và cấu hình tổng thể của dây chuyền. Ngoài máy chính, tổng mức đầu tư còn bao gồm khuôn dập liên hoàn, hệ thống cấp phôi, robot gắp, băng tải, lắp đặt và chuyển giao công nghệ.

Mặt bằng giá tham khảo hiện nay có thể chia thành các nhóm sau:

Trên thực tế, giá máy dập liên hoàn không nên được xem tách rời khỏi bài toán sản phẩm và sản lượng. Một cấu hình phù hợp giúp tối ưu hiệu quả đầu tư tốt hơn nhiều so với việc chỉ chọn máy theo giá thấp.

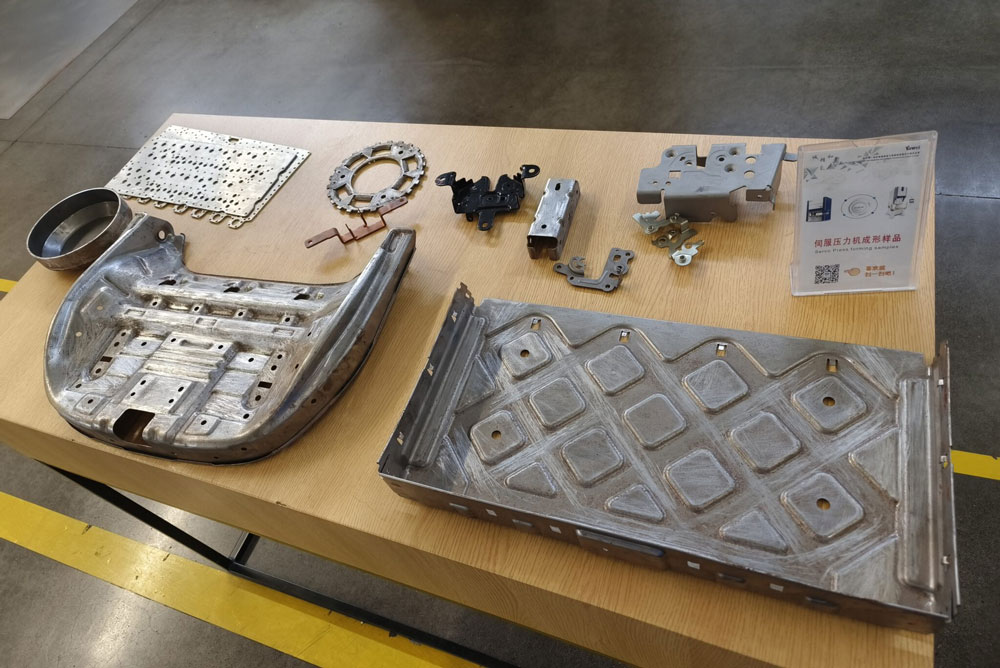

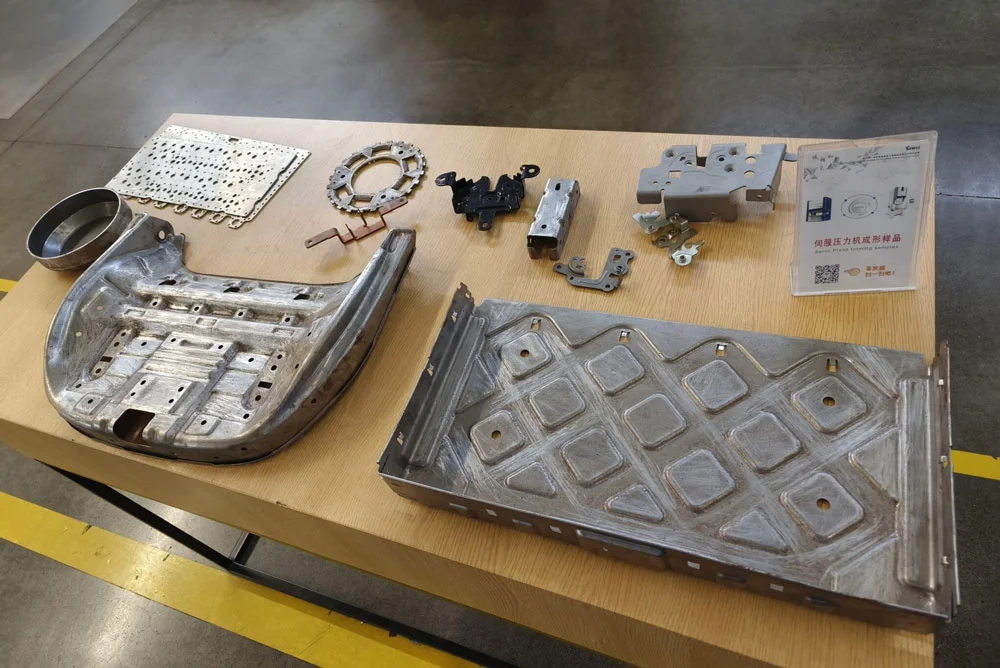

10. Giải pháp máy dập liên hoàn cho dây chuyền gia công tấm do Weldcom cung cấp

Weldcom không chỉ cung cấp thiết bị máy dập CNC đơn lẻ mà còn đưa ra giải pháp tổng thể, sát với nhu cầu sản xuất thực tế như

• Máy dập liên hoàn từ cấu hình cơ bản đến tự động hóa cao (cơ khí, servo, tích hợp robot).
• Giải pháp dây chuyền gia công tấm đồng bộ: đột dập – cắt – lốc – chấn – hàn
• Hệ thống cấp phôi tự động, băng tải, robot gắp phôi và robot xếp sản phẩm.
• Tư vấn kỹ thuật tại xưởng, demo vận hành máy thực tế trước khi quyết định đầu tư.
• Lắp đặt, chuyển giao công nghệ và hỗ trợ vận hành lâu dài.

Giá trị khách hàng nhận được:

• Nâng cao năng suất, hạn chế lỗi và rủi ro trong sản xuất liên tục.
• Giảm phụ thuộc vào lao động phổ thông, tăng mức độ an toàn vận hành.
• Hệ thống linh hoạt, dễ điều chỉnh theo nhiều loại sản phẩm và kế hoạch mở rộng.
• Đầu tư đúng cấu hình, tránh đầu tư máy dư công suất hoặc không khai thác hết năng lực thiết bị.
• Vận hành ổn định và luôn có đội ngũ kỹ thuật hỗ trợ sửa chữa, bảo dưỡng khi máy phát sinh sự cố.

11. Câu hỏi thường gặp về máy dập liên hoàn

Hỏi: Máy dập liên hoàn dùng cho vật liệu nào?

Trả lời: Máy có thể gia công thép, inox, nhôm, đồng và nhiều loại kim loại tấm khác, tùy vào lực dập và thiết kế khuôn.

Hỏi: Máy dập liên hoàn có phù hợp với xưởng nhỏ không?

Trả lời: Có thể phù hợp nếu xưởng nhỏ nhưng có sản lượng lớn và sản phẩm ổn định. Nếu sản lượng thấp hoặc đổi mẫu liên tục, đầu tư có thể chưa tối ưu.

Hỏi: Có cần chạy thử sản phẩm trước khi đầu tư không?

Trả lời: Có. Việc chạy thử giúp đánh giá đúng khả năng đáp ứng của máy dập liên hoàn với sản phẩm thực tế, đồng thời kiểm tra mức độ đồng bộ giữa máy, khuôn và cấp phôi.

Máy dập liên hoàn là giải pháp gia công tấm phù hợp cho doanh nghiệp cần sản xuất hàng loạt với độ chính xác cao, tính lặp tốt và mức độ tự động hóa lớn. Khi được lựa chọn đúng cấu hình và triển khai đồng bộ với khuôn, cấp phôi và điều khiển, máy dập liên hoàn có thể giúp doanh nghiệp nâng cao năng suất, tối ưu chi phí và cải thiện độ ổn định sản xuất.

Nếu doanh nghiệp đang tìm hiểu giải pháp máy dập liên hoàn phù hợp với sản phẩm và sản lượng thực tế, hãy liên hệ ngay Weldcom để đội ngũ kỹ thuật có thể hỗ tư vấn chi tiết. Hân hạnh đón tiếp!
