Máy phay CNC

---

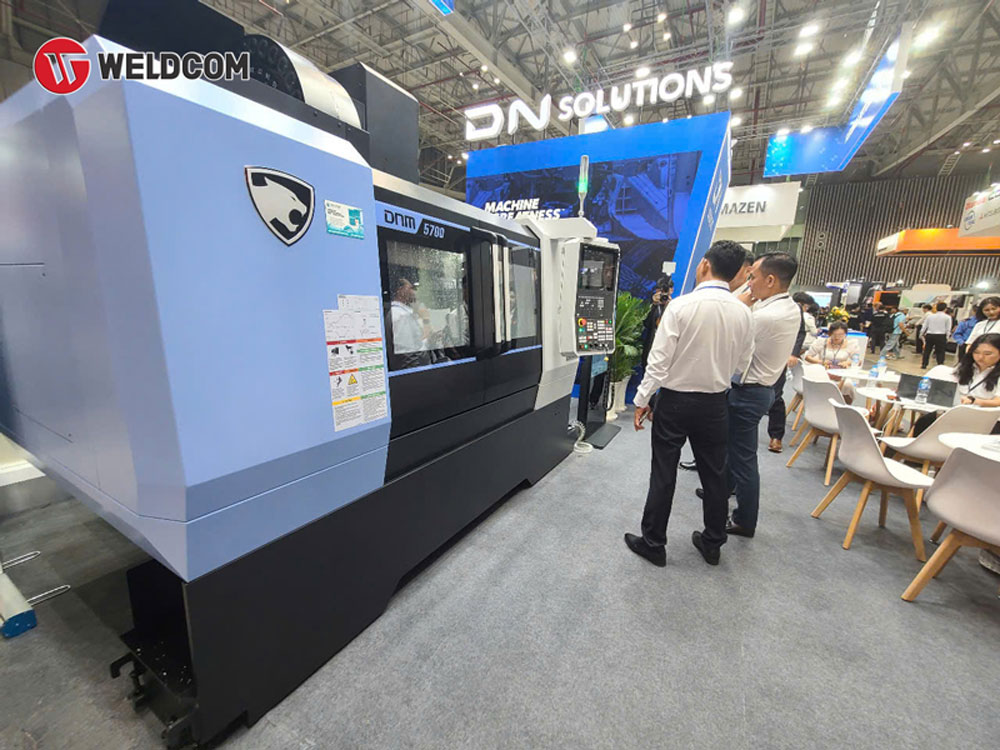

1. Máy phay CNC là gì?

• Máy phay CNC là thiết bị gia công cơ khí sử dụng hệ điều khiển số bằng máy tính (Computer Numerical Control) để điều khiển chuyển động của trục chính và bàn máy theo chương trình lập trình sẵn. Thông qua hệ tọa độ X, Y, Z (và có thể mở rộng thêm các trục quay), máy thực hiện quá trình cắt gọt vật liệu với độ chính xác cao và độ lặp lại ổn định.
• Khác với máy phay cơ truyền thống phụ thuộc nhiều vào tay nghề người vận hành, máy phay CNC cho phép tự động hóa gần như toàn bộ quy trình gia công. Dao cắt quay tốc độ cao, trong khi phôi được cố định trên bàn máy hoặc di chuyển theo các trục lập trình để tạo ra chi tiết theo bản vẽ kỹ thuật.
• Nhờ khả năng kiểm soát chính xác tốc độ trục chính, lượng chạy dao và chiều sâu cắt, máy phay CNC có thể gia công từ các bề mặt phẳng đơn giản đến biên dạng 3D phức tạp, khuôn mẫu, chi tiết kết cấu lớn hoặc linh kiện yêu cầu dung sai chặt chẽ. Đây là thiết bị nền tảng trong các nhà máy cơ khí hiện đại, đặc biệt ở những ngành đòi hỏi độ chính xác cao và sản lượng ổn định.

2. Cấu tạo cơ bản của máy phay CNC

Để hiểu rõ khả năng vận hành và độ chính xác của máy phay CNC, cần nắm được cấu tạo cơ bản của thiết bị này. Một máy phay CNC tiêu chuẩn thường bao gồm các hệ thống chính như thân máy, trục chính, bàn máy, hệ thống dẫn hướng, ổ dao và bộ điều khiển.

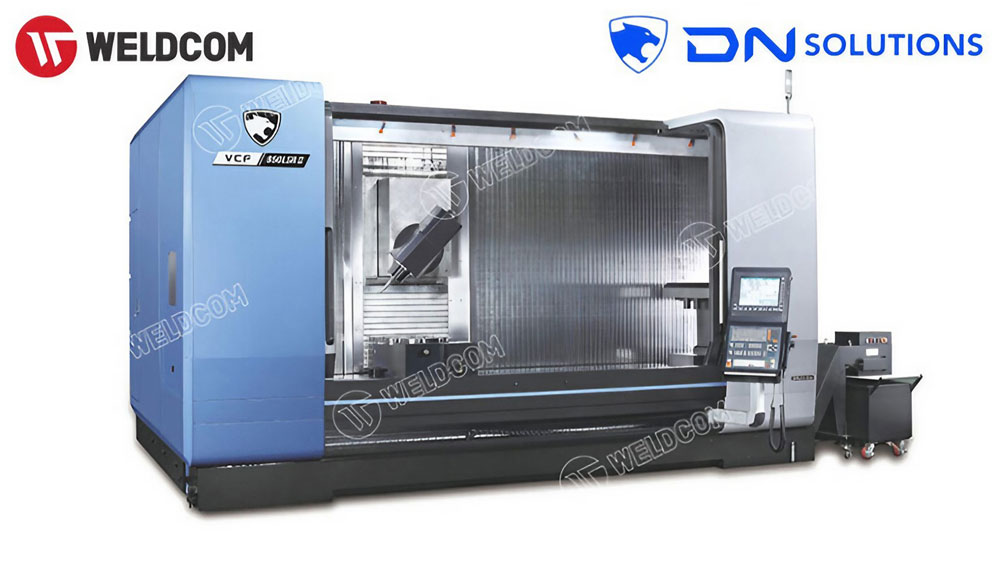

2.1. Thân máy và kết cấu khung

• Thân máy phay CNC thường được đúc từ gang nguyên khối có độ cứng cao nhằm giảm rung động khi gia công. Kết cấu khung vững chắc giúp máy phay CNC duy trì độ ổn định khi xử lý tải trọng lớn, đặc biệt trong gia công khuôn mẫu hoặc chi tiết kết cấu nặng.
• Ở các dòng cao cấp, máy phay CNC được thiết kế tiếp xúc bốn mặt hoặc trụ đứng bàn đôi đối xứng, giúp tăng độ cứng vững và nâng cao độ chính xác khi phay, doa chi tiết lớn.

2.2. Trục chính (Spindle)

Trục chính là bộ phận quan trọng nhất của máy phay CNC, thực hiện chuyển động quay của dao cắt. Tốc độ trục chính có thể đạt từ 6.000 đến hơn 20.000 vòng/phút tùy cấu hình. Hệ thống trục chính trên máy phay CNC hiện đại thường tích hợp:

• Làm mát bằng dầu hoặc khí
• Ổ bi chính xác cao
• Cảm biến kiểm soát nhiệt độ

Nhờ đó, máy phay CNC đảm bảo độ chính xác gia công và kéo dài tuổi thọ dao cụ.

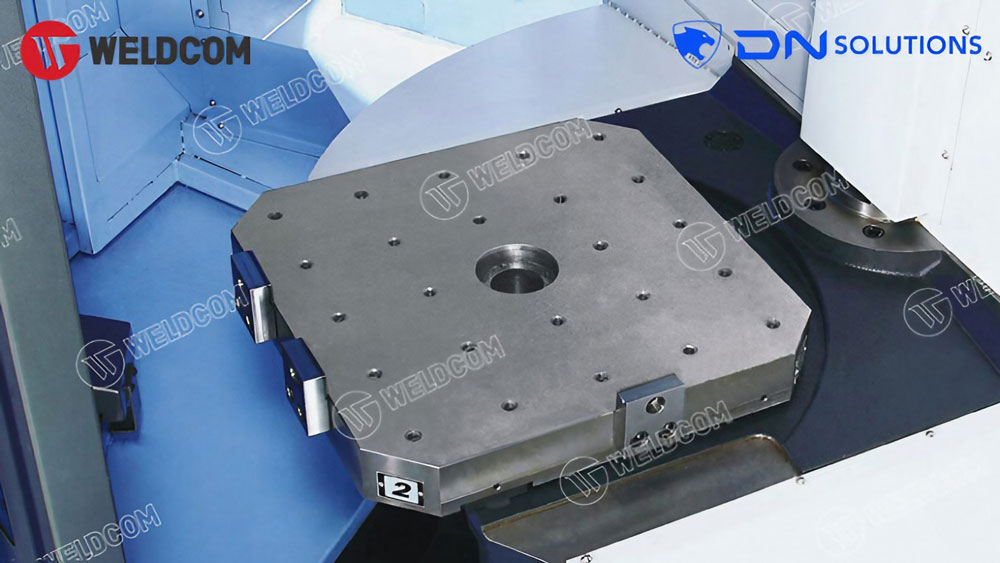

2.3. Bàn máy và hệ thống dẫn hướng

Bàn máy của máy phay CNC là nơi gá đặt phôi và di chuyển theo các trục X, Y, Z. Với máy phay CNC 4 trục hoặc 5 trục, hệ thống còn tích hợp bàn quay để gia công đa góc. Hệ thống ray dẫn hướng tuyến tính hoặc thiết kế nổi không khí ma sát thấp giúp máy phay CNC:

• Di chuyển mượt mà
• Tăng độ chính xác vị trí
• Cải thiện khả năng lặp lại

2.4. Ổ dao tự động (ATC)

Ổ dao tự động cho phép máy phay CNC thay dao nhanh chóng trong quá trình gia công. Nhờ đó, máy phay CNC có thể thực hiện nhiều nguyên công trong một lần gá, giảm thời gian dừng máy và nâng cao năng suất.

2.5. Hệ thống điều khiển CNC

Bộ điều khiển là “trung tâm xử lý” của máy phay CNC. Hệ thống này giúp:

• Lập trình đường chạy dao
• Điều chỉnh tốc độ và bước tiến
• Bù dao tự động
• Cảnh báo lỗi và giám sát vận hành

Nhờ cấu tạo tối ưu và đồng bộ, máy phay CNC có thể vận hành ổn định trong thời gian dài, đáp ứng yêu cầu gia công chính xác cao trong nhiều ngành công nghiệp hiện đại.

3. Máy phay CNC gia công được những gì?

Nhờ hệ trục điều khiển chính xác và khả năng lập trình linh hoạt, máy phay CNC có thể xử lý đa dạng chi tiết từ đơn giản đến phức tạp, đáp ứng yêu cầu kỹ thuật cao trong sản xuất công nghiệp.

3.1. Gia công bề mặt phẳng và bậc

Máy phay CNC thường được sử dụng để:

• Phay mặt phẳng chính xác cao
• Phay mặt đầu
• Phay bậc, vai trục
• Phay rãnh thẳng và rãnh chữ T

Độ chính xác vị trí và khả năng lặp lại ổn định giúp máy phay CNC đảm bảo kích thước đúng theo bản vẽ kỹ thuật, giảm sai số tích lũy.

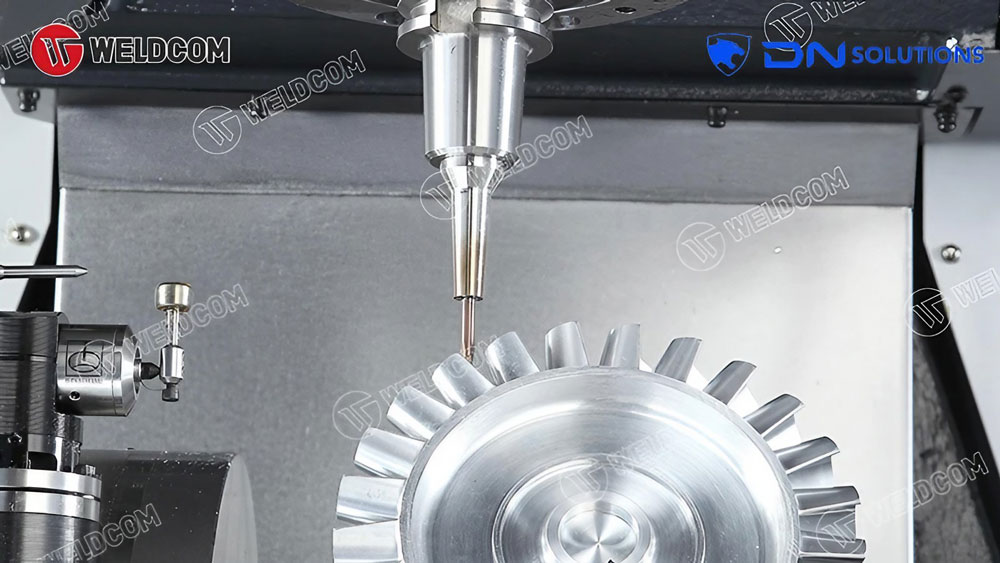

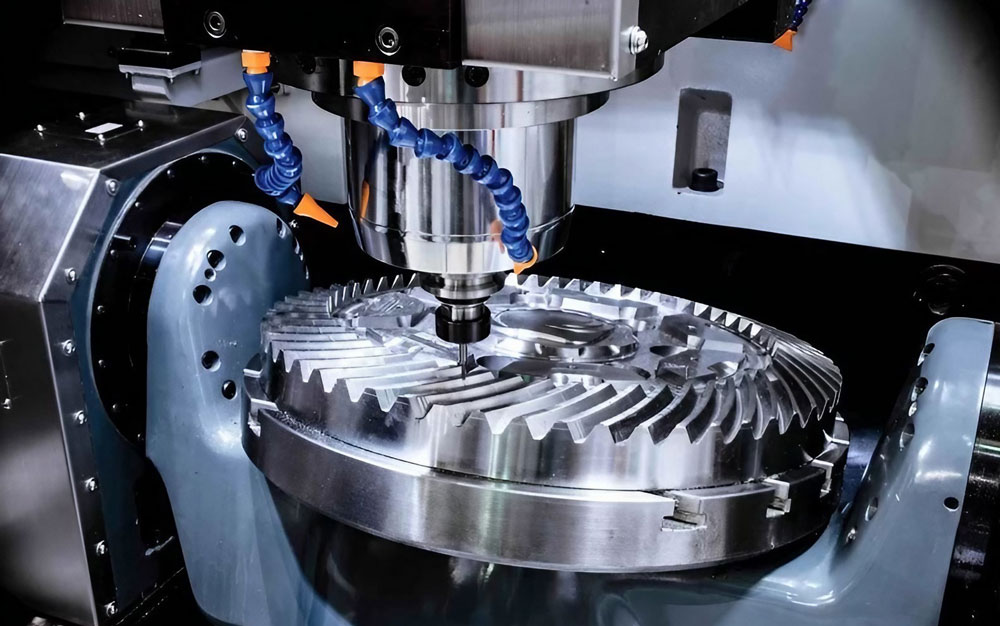

3.2. Gia công hốc sâu và biên dạng 3D

Với các dòng máy phay CNC 3 trục, 4 trục hoặc 5 trục, thiết bị có thể:

• Gia công hốc khuôn
• Phay biên dạng cong phức tạp
• Gia công bề mặt 3D
• Tạo hình chi tiết có nhiều mặt nghiêng

Đặc biệt, máy phay CNC 5 trục cho phép gia công chi tiết đa mặt trong một lần gá, hạn chế dịch chuyển phôi và nâng cao độ chính xác tổng thể.

3.3. Gia công khuôn mẫu

Máy phay CNC đóng vai trò quan trọng trong lĩnh vực chế tạo khuôn:

• Khuôn ép nhựa
• Khuôn dập kim loại
• Khuôn đúc áp lực

Nhờ khả năng kiểm soát tốc độ trục chính và bước tiến dao chính xác, máy phay CNC giúp tạo ra bề mặt khuôn mịn, giảm công đoạn đánh bóng thủ công.

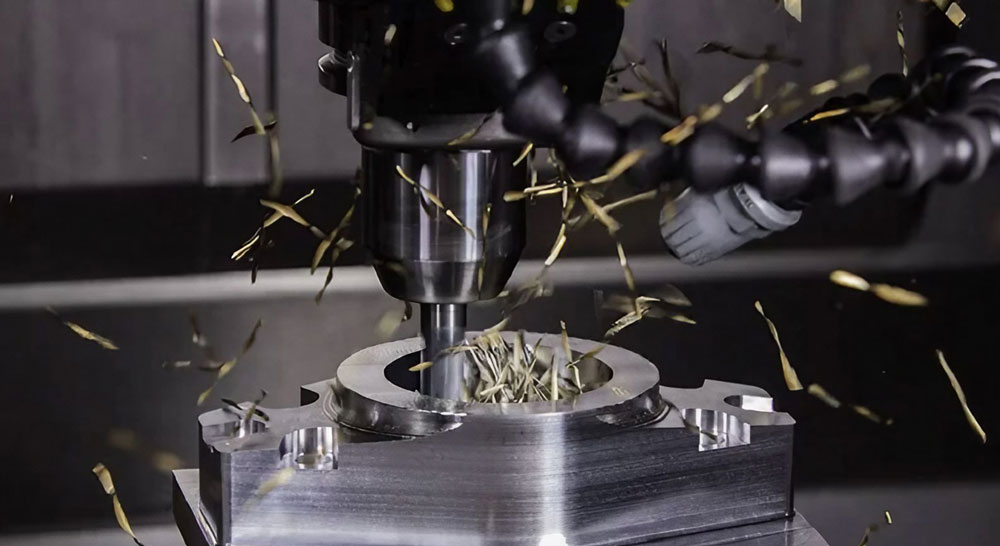

3.4. Gia công lỗ chính xác cao

Bên cạnh phay, máy phay CNC còn thực hiện:

• Khoan lỗ chính xác
• Doa tinh
• Taro ren
• Phay ren

Các thao tác này được lập trình tự động, giúp máy phay CNC duy trì độ đồng đều giữa các chi tiết trong sản xuất hàng loạt.

3.5. Gia công chi tiết kết cấu lớn

Với những dòng máy phay CNC công suất lớn, bàn máy đôi hoặc thiết kế trụ đứng cứng vững, thiết bị có thể gia công:

• Kết cấu khung máy
• Đế máy
• Tấm thép dày
• Chi tiết ngành năng lượng và đóng tàu

Khả năng chịu tải cao và hệ thống dẫn hướng ổn định giúp máy phay CNC xử lý các chi tiết lớn mà vẫn đảm bảo độ chính xác.

4. Ưu điểm của máy phay CNC

Máy phay CNC mang lại nhiều lợi thế vượt trội so với phương pháp gia công truyền thống:

• Độ chính xác cao và ổn định: Sai số thấp, độ lặp lại tốt
• Năng suất vượt trội: Gia công nhanh, rút ngắn chu kỳ sản xuất
• Tự động hóa cao: Giảm phụ thuộc tay nghề vận hành
• Chất lượng bề mặt tốt: Ít rung động, đường cắt mượt
• Linh hoạt trong sản xuất: Thay đổi chương trình nhanh chóng

Nhờ những ưu điểm này, máy phay CNC trở thành thiết bị cốt lõi trong các nhà máy sản xuất hiện đại.

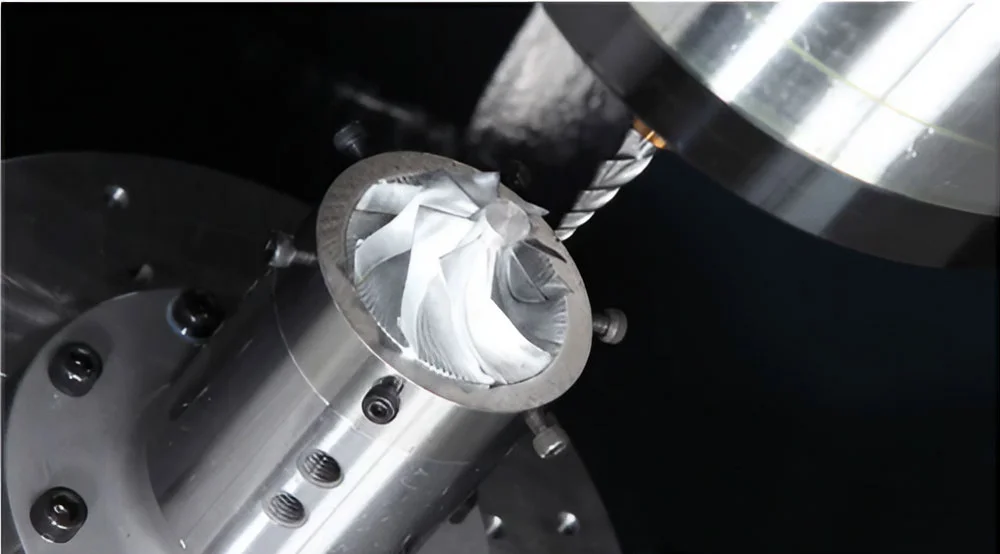

5. Ứng dụng của máy phay CNC trong thực tế

Ngành cơ khí chế tạo máy

• Gia công đế máy, khung máy, tấm gá
• Gia công chi tiết kết cấu chịu lực
• Phay rãnh, mặt lắp ghép chính xác
• Sản xuất linh kiện cơ khí theo bản vẽ kỹ thuật

Ngành khuôn mẫu

• Gia công khuôn ép nhựa
• Khuôn dập kim loại
• Khuôn đúc áp lực
• Gia công biên dạng 3D phức tạp

Ngành ô tô – xe máy

• Gia công vỏ hộp số
• Gia công thân động cơ
• Gia công chi tiết hệ thống truyền động
• Gia công jig, đồ gá sản xuất

Ngành năng lượng và đóng tàu

• Gia công tấm thép dày
• Gia công kết cấu kích thước lớn
• Gia công chi tiết tuabin
• Gia công bệ đỡ và khung kết cấu công nghiệp

Các dòng máy phay CNC cỡ lớn với kết cấu trụ đứng cứng vững thường được sử dụng trong lĩnh vực này.

Ngành hàng không và y tế

• Gia công chi tiết hợp kim nhôm, titan
• Gia công linh kiện có dung sai chặt chẽ
• Gia công bộ phận thiết bị y tế chính xác cao

Ngành điện tử và công nghiệp phụ trợ

• Gia công vỏ thiết bị
• Gia công bộ phận tản nhiệt
• Gia công chi tiết nhỏ yêu cầu độ tinh xảo

Nhờ khả năng gia công đa dạng vật liệu và kiểm soát chính xác từng chuyển động, máy phay CNC trở thành thiết bị nền tảng trong các nhà máy sản xuất hiện đại, góp phần nâng cao chất lượng sản phẩm và tối ưu hiệu suất vận hành.

6. Giá máy phay CNC bao nhiêu?

Giá máy phay CNC trên thị trường hiện nay không cố định mà phụ thuộc vào nhiều yếu tố như cấu hình kỹ thuật, số trục, kích thước làm việc và thương hiệu. Việc xác định chính xác mức đầu tư cần dựa trên nhu cầu gia công thực tế của doanh nghiệp.

6.1. Giá máy phay CNC theo số trục

Máy phay CNC 3 trục:

• Phổ biến nhất trên thị trường, phù hợp gia công chi tiết cơ bản đến trung bình.
• Giá tham khảo: từ khoảng 700 triệu – 2 tỷ đồng tùy cấu hình.

Máy phay CNC 4 trục:

• Bổ sung trục quay giúp gia công chi tiết phức tạp hơn.
• Giá tham khảo: từ 1,5 – 3,5 tỷ đồng.

Máy phay CNC 5 trục:

• Gia công đa mặt trong một lần gá, phù hợp khuôn mẫu và hàng không.
• Giá có thể từ 3 tỷ đến trên 10 tỷ đồng tùy công nghệ và thương hiệu.

6.2. Giá máy phay CNC theo kích thước và tải trọng

• Máy phay CNC mini: chi phí đầu tư thấp, phù hợp đào tạo hoặc xưởng nhỏ.
• Máy phay CNC trung tâm gia công đứng (VMC): phổ biến trong sản xuất công nghiệp.
• Máy phay CNC cỡ lớn, bàn đôi hoặc trụ đứng: dùng trong ngành năng lượng, đóng tàu – giá cao do kết cấu cứng vững và hành trình lớn.

Kích thước bàn máy, hành trình X–Y–Z càng lớn thì giá máy phay CNC càng cao.

6.3. Các yếu tố ảnh hưởng đến giá máy phay CNC

• Tốc độ và công suất trục chính
• Hệ điều khiển (FANUC, Siemens, Heidenhain…)
• Số lượng dao trong ổ dao tự động (ATC)
• Khả năng tích hợp trục quay hoặc bàn xoay
• Tính năng tự động hóa (robot cấp phôi, đo dao tự động…)
• Thương hiệu và xuất xứ

Ngoài chi phí mua máy phay CNC, doanh nghiệp cũng cần tính đến chi phí lắp đặt, đào tạo vận hành, bảo trì và dao cụ.

6.4. Có nên chọn máy phay CNC giá rẻ?

Việc lựa chọn máy phay CNC không nên chỉ dựa vào giá thấp. Một thiết bị có chi phí đầu tư ban đầu thấp nhưng thiếu độ cứng vững hoặc dịch vụ hậu mãi kém có thể làm tăng chi phí vận hành lâu dài. Do đó, khi cân nhắc giá máy phay CNC, doanh nghiệp nên xem xét:

• Mục tiêu sản xuất dài hạn
• Độ chính xác yêu cầu
• Khả năng mở rộng tự động hóa
• Dịch vụ kỹ thuật đi kèm

Tóm lại, giá máy phay CNC dao động rộng tùy cấu hình và nhu cầu sử dụng. Để nhận báo giá chính xác và lựa chọn phù hợp, doanh nghiệp nên được tư vấn trực tiếp dựa trên bài toán gia công cụ thể.

7. Kinh nghiệm lựa chọn máy phay CNC phù hợp

Việc đầu tư máy phay CNC là quyết định quan trọng, ảnh hưởng trực tiếp đến năng suất, chất lượng sản phẩm và khả năng cạnh tranh của doanh nghiệp. Để lựa chọn máy phay CNC phù hợp, cần cân nhắc kỹ các yếu tố sau:

7.1. Xác định rõ nhu cầu gia công

• Gia công chi tiết nhỏ hay kết cấu lớn?
• Sản xuất đơn chiếc, loạt nhỏ hay hàng loạt?
• Yêu cầu dung sai và độ chính xác ở mức nào?

Nếu chủ yếu gia công bề mặt phẳng, rãnh và chi tiết cơ bản, máy phay CNC 3 trục có thể đáp ứng tốt. Nếu cần gia công đa mặt, biên dạng phức tạp, nên cân nhắc máy phay CNC 4 trục hoặc 5 trục.

7.2. Lựa chọn hành trình và kích thước bàn máy

Kích thước bàn máy và hành trình X–Y–Z phải phù hợp với kích thước phôi lớn nhất dự kiến gia công.

• Không nên chọn máy phay CNC quá nhỏ gây giới hạn sản xuất
• Cũng không nên đầu tư máy quá lớn gây lãng phí chi phí đầu tư và vận hành

7.3. Kiểm tra công suất và tốc độ trục chính

Tùy vật liệu gia công (thép, nhôm, inox, hợp kim…), máy phay CNC cần có:

• Công suất trục chính phù hợp
• Tốc độ quay đủ cao
• Khả năng duy trì ổn định khi cắt tải nặng

Gia công khuôn mẫu hoặc hợp kim cứng thường đòi hỏi cấu hình trục chính cao hơn.

7.4. Hệ điều khiển và khả năng mở rộng

Một máy phay CNC hiện đại nên có:

• Hệ điều khiển phổ biến (FANUC, Siemens…)
• Khả năng nâng cấp trục quay hoặc tích hợp robot
• Tính năng đo dao, bù dao tự động

Khả năng mở rộng giúp doanh nghiệp thích ứng với nhu cầu sản xuất trong tương lai.

7.5. Độ cứng vững và kết cấu máy

Độ cứng vững quyết định trực tiếp đến độ chính xác và tuổi thọ thiết bị. Khi lựa chọn máy phay CNC, cần chú ý:

• Vật liệu thân máy
• Thiết kế ray dẫn hướng
• Độ ổn định khi gia công tải nặng

Máy có kết cấu vững chắc sẽ giảm rung động, cải thiện chất lượng bề mặt.

7.6. Dịch vụ hậu mãi và hỗ trợ kỹ thuật

Đây là yếu tố không nên bỏ qua. Khi đầu tư máy phay CNC, doanh nghiệp nên lựa chọn đơn vị:

• Cung cấp máy chính hãng
• Có đội ngũ kỹ thuật hỗ trợ lắp đặt và đào tạo
• Có chính sách bảo trì định kỳ
• Hỗ trợ kỹ thuật lâu dài

7.7. Cân đối chi phí đầu tư và hiệu quả sản xuất

Không nên chỉ nhìn vào giá máy phay CNC ban đầu. Hãy đánh giá tổng chi phí sở hữu (TCO):

• Chi phí bảo trì
• Dao cụ và phụ kiện
• Điện năng tiêu thụ
• Thời gian hoàn vốn

Một máy phay CNC phù hợp sẽ giúp tối ưu năng suất và nhanh chóng thu hồi vốn đầu tư.

8. Weldcom – Đơn vị cung cấp máy phay CNC đa dạng và uy tín

Weldcom là đơn vị cung cấp giải pháp máy phay CNC và trung tâm gia công chính hãng cho nhiều doanh nghiệp cơ khí tại Việt Nam. Không chỉ phân phối thiết bị, Weldcom còn đồng hành cùng khách hàng từ khâu tư vấn, lựa chọn cấu hình đến triển khai vận hành và tối ưu sản xuất.Với kinh nghiệm thực tiễn trong các dự án cơ khí, kết cấu thép, khuôn mẫu và công nghiệp nặng, Weldcom hiểu rõ đặc thù từng mô hình nhà xưởng để đề xuất máy phay CNC phù hợp, tránh đầu tư dư thừa hoặc thiếu công suất.

8.1. Danh mục sản phẩm đa dạng

Weldcom cung cấp đầy đủ các dòng máy phay CNC đáp ứng nhiều quy mô và ngành nghề khác nhau:

• Máy phay CNC mini: Phù hợp xưởng nhỏ, trung tâm đào tạo hoặc gia công chi tiết kích thước vừa và nhỏ.
• Máy phay CNC 3 trục: Dòng phổ biến nhất, đáp ứng nhu cầu gia công mặt phẳng, rãnh, hốc và chi tiết cơ khí thông dụng.
• Máy phay CNC 4 trục: Bổ sung bàn xoay giúp gia công đa mặt, nâng cao hiệu suất và giảm số lần gá đặt.
• Máy phay CNC 5 trục: Gia công chi tiết phức tạp, khuôn mẫu 3D, biên dạng cong, phù hợp ngành hàng không – ô tô – năng lượng.
• Trung tâm gia công đứng và máy phay ngang công suất lớn: Dành cho gia công chi tiết kích thước lớn, tải trọng nặng, yêu cầu độ cứng vững và độ chính xác cao.

Danh mục đa dạng giúp doanh nghiệp dễ dàng lựa chọn máy phay CNC phù hợp với quy mô sản xuất, đặc thù ngành nghề và định hướng phát triển dài hạn.

8.2. Điểm nổi bật của Weldcom

Khi lựa chọn máy phay CNC tại Weldcom, doanh nghiệp được đảm bảo các giá trị sau:

• Hơn 20 năm kinh nghiệm trong lĩnh vực cơ khí và tự động hóa công nghiệp
• Phân phối thiết bị chính hãng từ các thương hiệu quốc tế uy tín
• Đội ngũ kỹ sư tư vấn chuyên sâu, phân tích bài toán gia công cụ thể
• Hỗ trợ lắp đặt, đào tạo và chuyển giao công nghệ bài bản
• Bảo trì định kỳ và hỗ trợ kỹ thuật lâu dài, giảm rủi ro dừng máy

Weldcom không chỉ cung cấp máy phay CNC, mà còn tư vấn giải pháp tổng thể nhằm nâng cao năng lực gia công, tối ưu hiệu suất và đảm bảo hiệu quả đầu tư bền vững cho doanh nghiệp. Để nhận báo giá máy phay CNC mới nhất và được tư vấn cấu hình phù hợp với nhu cầu gia công thực tế, Quý doanh nghiệp vui lòng liên hệ trực tiếp với Weldcom qua Hotline 1900 9410 hoặc để lại thông tin trên website chính thức. Hân hạnh đón tiếp!
