Dây chuyền hàn dầm H: Cấu tạo, quy trình và ứng dụng

Trong ngành sản xuất kết cấu thép, dầm H là một trong những cấu kiện chịu lực quan trọng, được sử dụng rộng rãi trong nhà thép tiền chế, nhà xưởng công nghiệp, cầu thép, công trình năng lượng. Khi quy mô sản xuất ngày càng lớn, yêu cầu về năng suất, chất lượng mối hàn và khả năng giao hàng đúng tiến độ cũng trở thành yếu tố quyết định năng lực cạnh tranh của doanh nghiệp. Đó là lý do các dây chuyền hàn dầm H ngày càng được đầu tư thay thế cho phương pháp sản xuất rời rạc hoặc hàn thủ công.

Không chỉ giúp tự động hóa quá trình tổ hợp và hàn, dây chuyền hàn dầm H còn tạo ra dòng chảy sản xuất liên tục, giảm phụ thuộc vào tay nghề thợ hàn, nâng cao chất lượng mối hàn và tối ưu chi phí vận hành trong dài hạn. Bài viết dưới đây sẽ giúp bạn hiểu rõ cấu tạo, nguyên lý hoạt động, ứng dụng và cách lựa chọn dây chuyền phù hợp với từng quy mô sản xuất.

1. Dây chuyền hàn dầm H là gì?

1.1. Dầm H là gì?

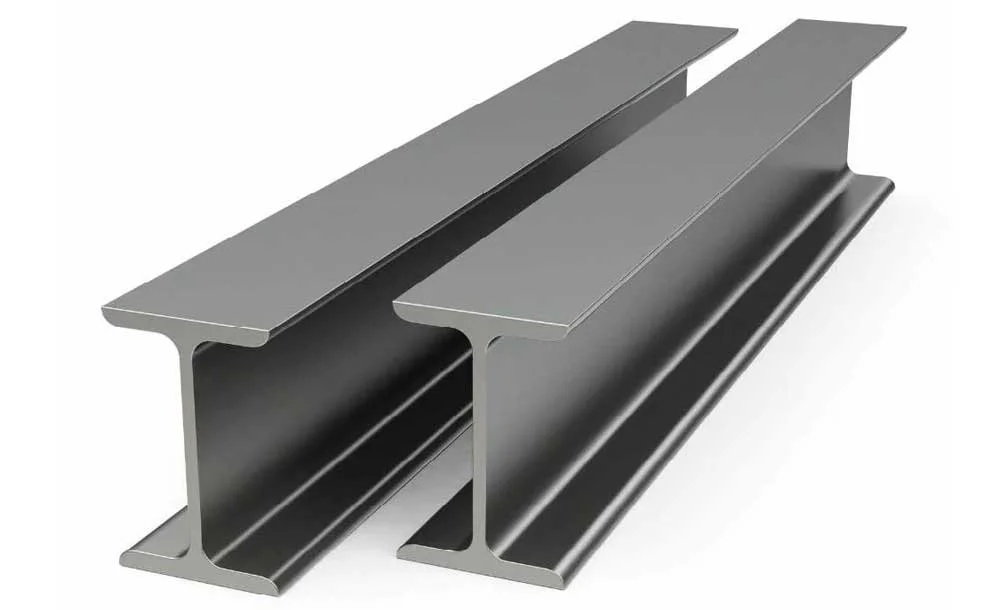

Dầm H là loại thép kết cấu có tiết diện hình chữ H, gồm một bản bụng và hai bản cánh được liên kết bằng mối hàn hoặc cán nóng. Với khả năng chịu tải lớn theo cả phương đứng và phương ngang, dầm H được sử dụng trong hầu hết các công trình kết cấu thép hiện đại như nhà thép tiền chế, nhà công nghiệp, trung tâm logistics, cầu thép, kết cấu cảng biển, điện gió và đóng tàu.

Đối với các dầm có kích thước lớn hoặc yêu cầu đặc biệt về chiều cao, chiều rộng cánh và chiều dày vật liệu, phương pháp tổ hợp từ thép tấm bằng công nghệ hàn là lựa chọn phổ biến thay cho thép hình cán nóng.

Tìm hiểu: Dây chuyền sản xuất dầm H là gì?

1.2. Dây chuyền hàn dầm H dùng để làm gì?

Thay vì thực hiện từng công đoạn riêng lẻ, toàn bộ quá trình được kết nối thành một dây chuyền liên tục nhằm giảm thời gian trung chuyển, hạn chế sai số và nâng cao hiệu quả sản xuất.

Một dây chuyền hiện đại có thể thực hiện tự động các công đoạn: Cấp phôi thép > Định vị và dựng bụng dầm > Ghép cánh > Đính > Tổ hợp thành dầm H > Lật và chuyển dầm > Cấp phôi đến các cổng hàn

Nhờ đó, doanh nghiệp có thể duy trì chất lượng đồng đều giữa các sản phẩm, giảm nhân công trực tiếp và tăng đáng kể năng suất so với phương pháp sản xuất truyền thống.

Xem thêm: Khi nào nên đầu tư Robot hàn kết cấu thép?

1.3. Dây chuyền hàn dầm H khác gì dây chuyền sản xuất dầm H?

Dây chuyền sản xuất dầm H là hệ thống hoàn chỉnh từ khâu gia công thép tấm đến thành phẩm cuối cùng, bao gồm cắt CNC, phay mép, tổ hợp, hàn, nắn, làm sạch, sơn và sấy.

Trong khi đó, dây chuyền hàn dầm H chỉ tập trung vào công đoạn tổ hợp, đính và hàn dầm. Đây là phần quan trọng nhất trong toàn bộ quy trình sản xuất và quyết định trực tiếp đến chất lượng kết cấu cũng như năng suất của nhà máy.

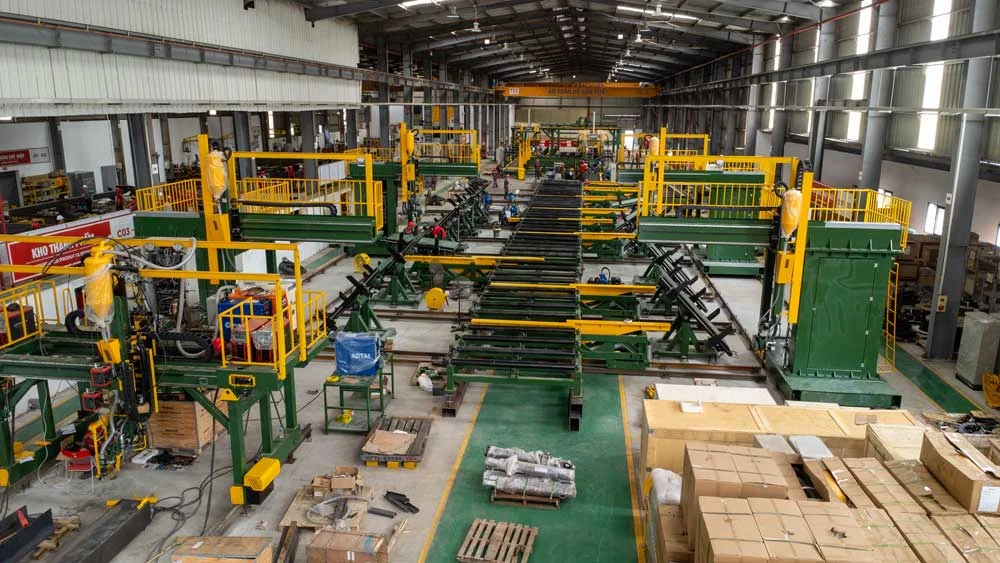

2. Cấu tạo dây chuyền hàn dầm H gồm những gì?

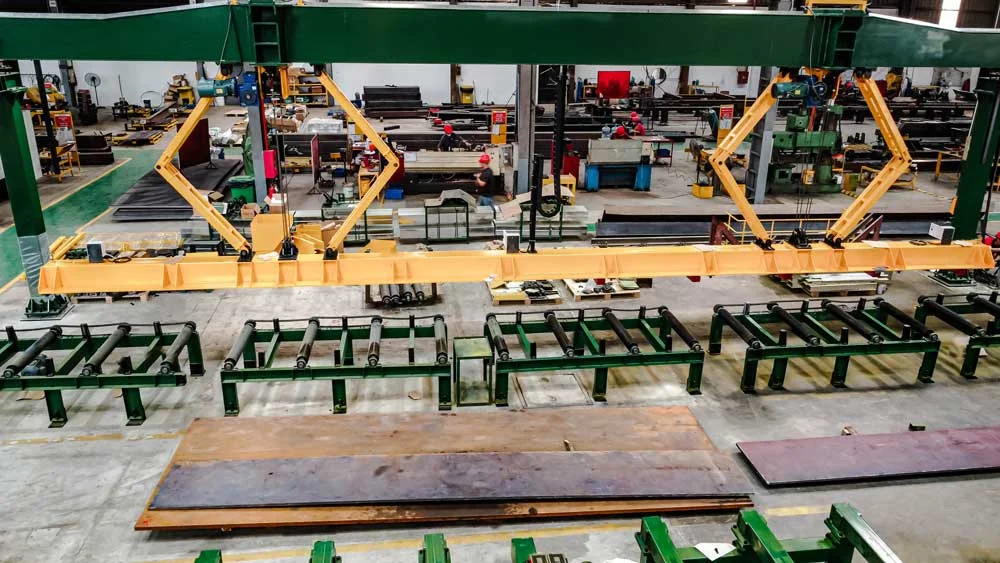

Hệ thống cấp phôi tự động là điểm khởi đầu của dây chuyền. Thiết bị sử dụng nam châm điện kết hợp servo để gắp và đưa các tấm cánh, tấm bụng vào đúng vị trí gia công với độ chính xác cao, giảm thao tác cẩu thủ công và tăng tốc độ cấp liệu.

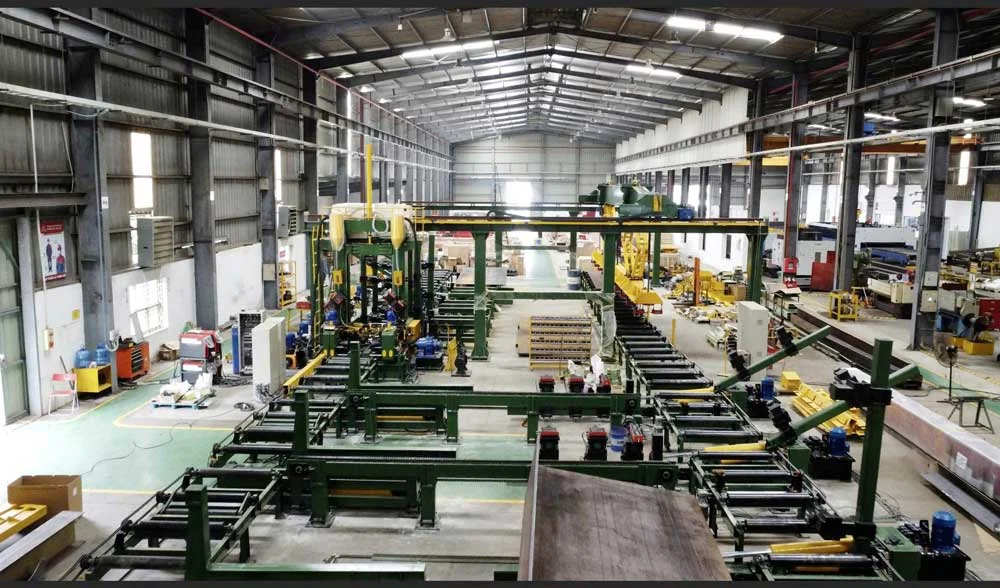

Tiếp theo là máy tổ hợp dầm đứng, nơi thực hiện quá trình dựng bụng, ghép cánh và hàn đính tự động. Các dòng máy hiện đại tích hợp công nghệ Fly Tack cho phép đính liên tục khi dầm di chuyển, hạn chế việc dừng máy và nâng cao năng suất. Đầu hàn được trang bị cảm biến laser dò đường hàn giúp tự động hiệu chỉnh vị trí ngay cả khi phôi có sai lệch nhỏ.

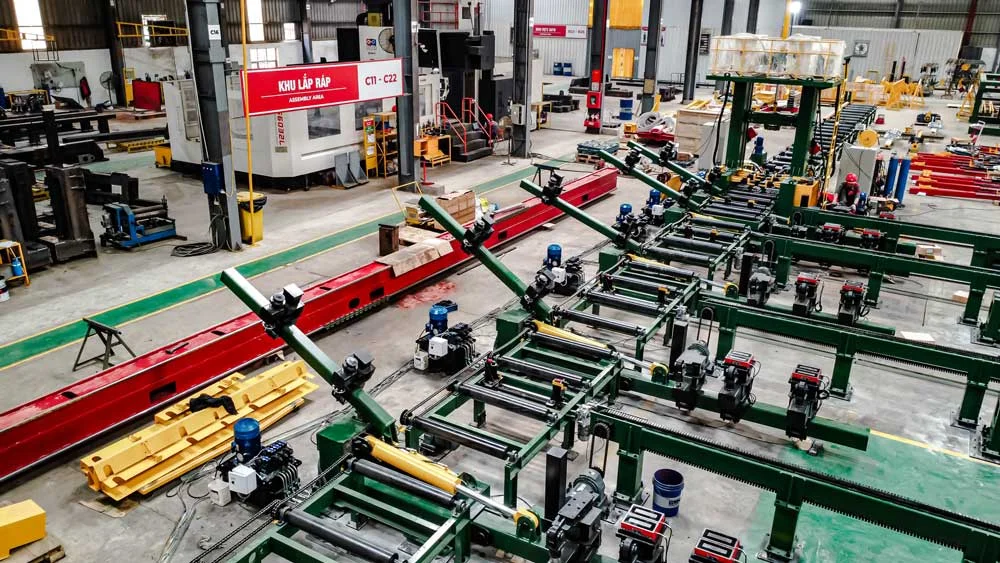

Sau khi tạo thành dầm H, sản phẩm được chuyển qua hệ thống lật và trung chuyển, có nhiệm vụ xoay dầm 90°, 180° hoặc ±45° để tạo tư thế hàn tối ưu. Việc lật hoàn toàn tự động bằng thủy lực giúp đảm bảo an toàn và giảm đáng kể thời gian thao tác.

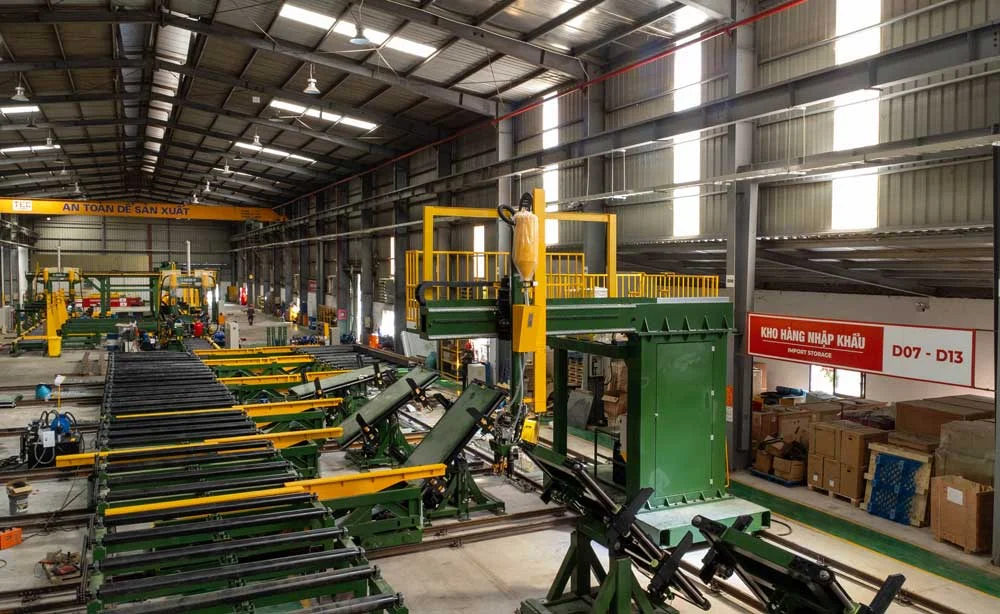

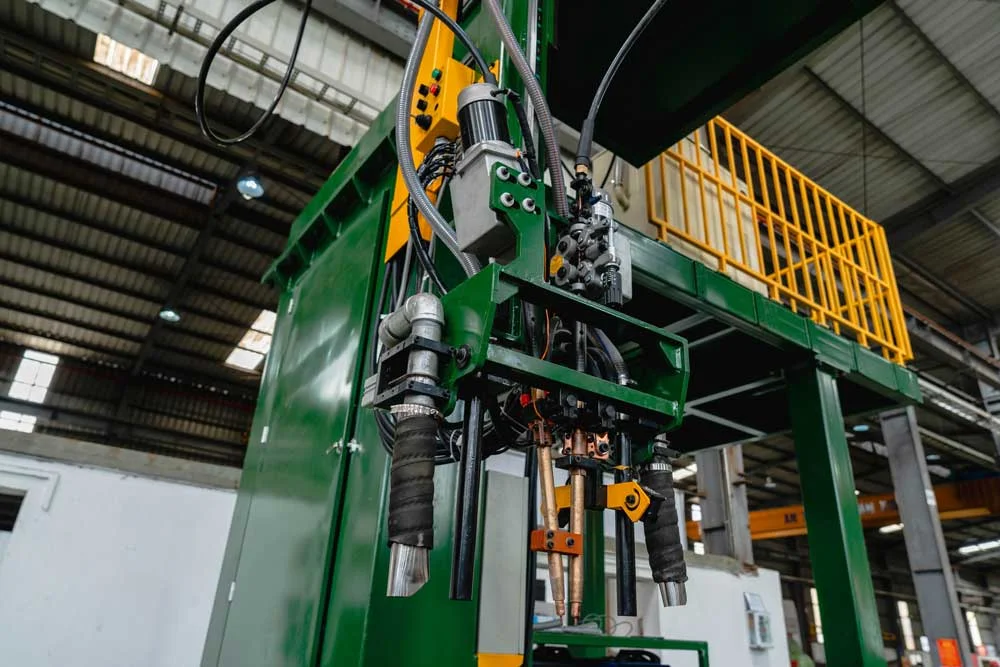

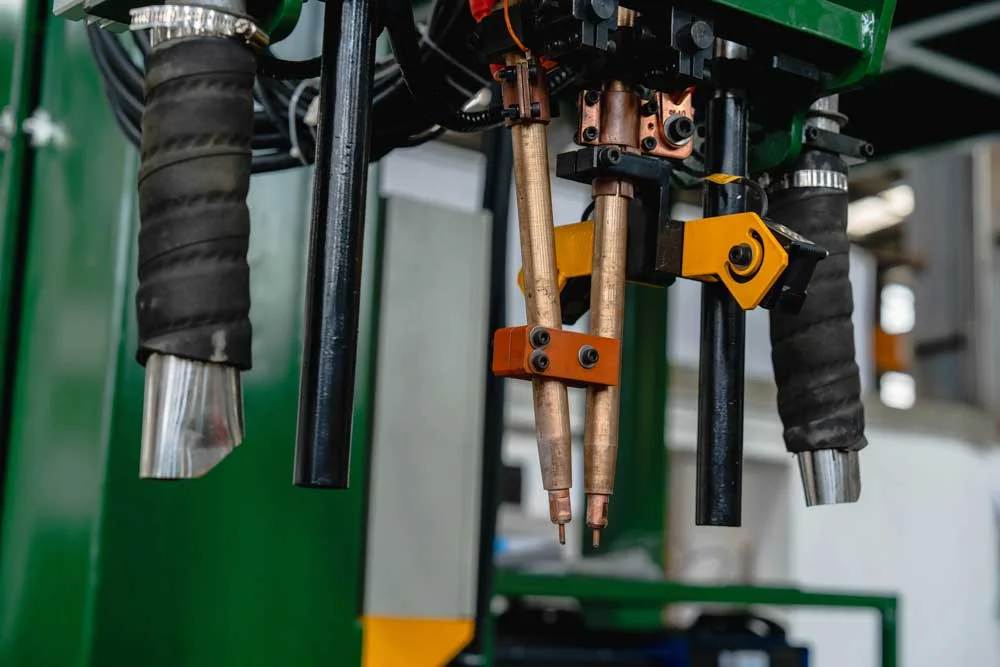

Đối với các dầm có chiều dày lớn, dây chuyền tiếp tục đưa phôi đến cổng hàn tự động. Tại đây, công nghệ hàn SAW Tandem hoặc các cấu hình nhiều hồ quang được sử dụng để tăng tốc độ hàn, nâng cao năng suất đắp và đảm bảo độ ngấu của mối hàn. Cảm biến laser trên cụm mỏ hàn liên tục theo dõi đường hàn, giúp mối hàn đồng đều trên toàn bộ chiều dài dầm.

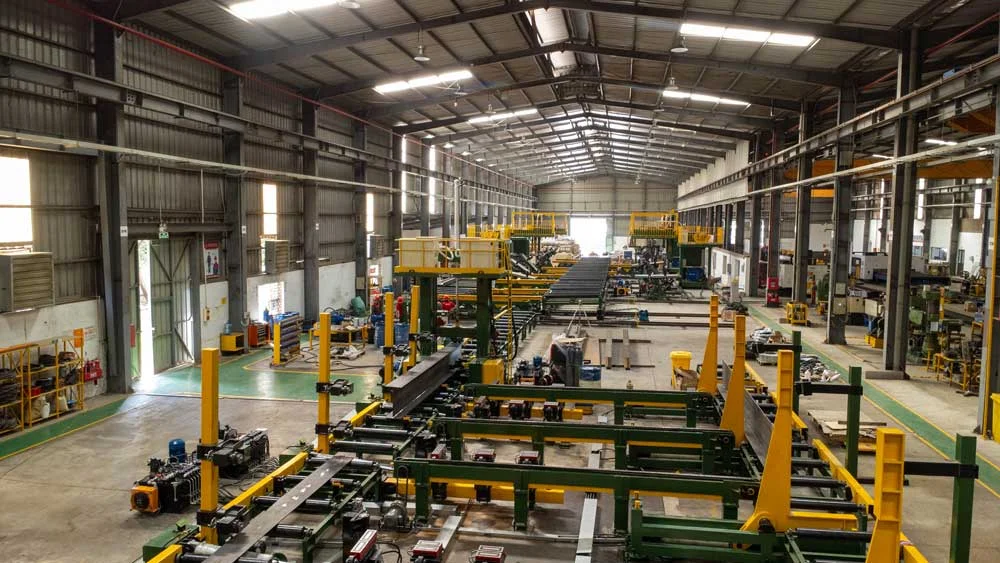

Cuối cùng là hệ thống băng tải, kho trung gian và bộ điều khiển trung tâm, đóng vai trò kết nối toàn bộ thiết bị trong dây chuyền. Các hệ thống hiện đại có thể lưu trữ hàng trăm chương trình hàn, kết nối SCADA hoặc MES để giám sát dữ liệu sản xuất theo thời gian thực.

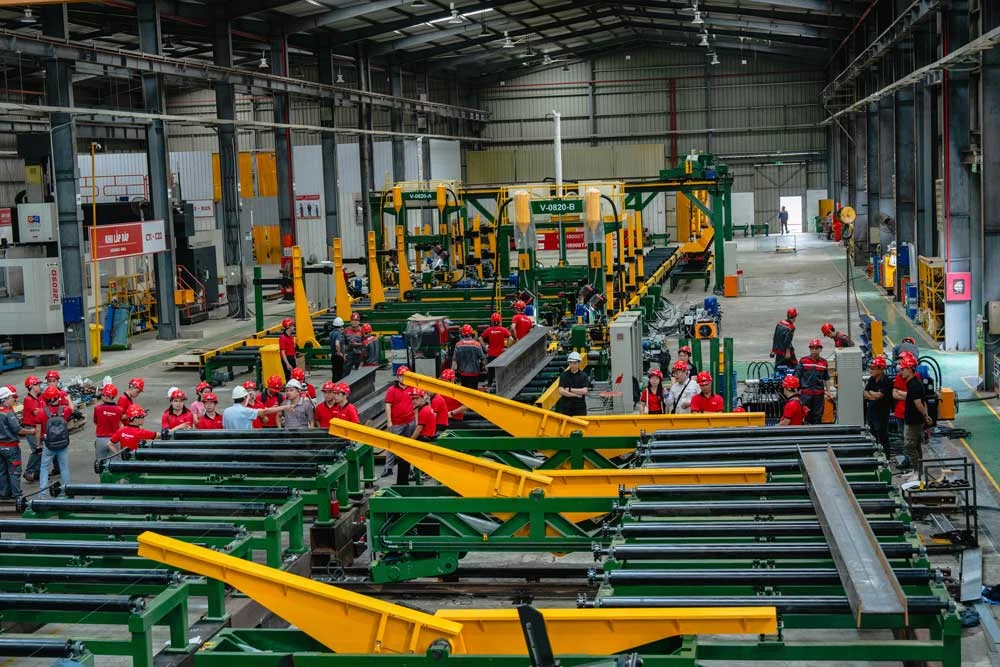

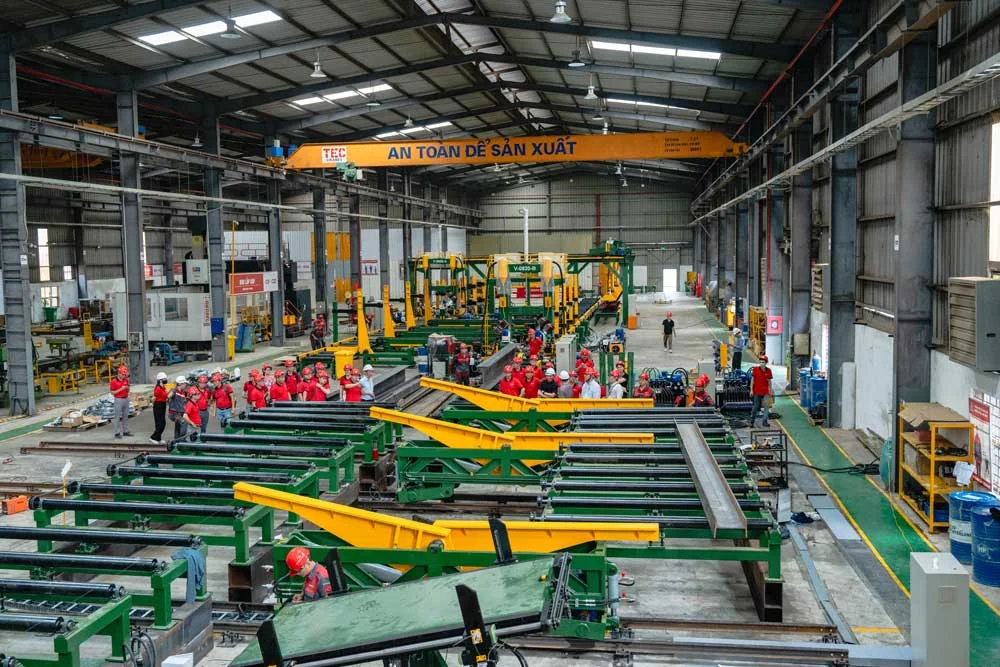

3. Nguyên lý hoạt động của dây chuyền hàn dầm H

Quá trình hoạt động của dây chuyền hàn dầm H được thiết kế theo dòng chảy sản phẩm liên tục nhằm giảm tối đa thời gian chờ giữa các công đoạn.

Đầu tiên, thép tấm cánh và thép bụng được cấp vào dây chuyền thông qua hệ thống gắp tự động. Máy tổ hợp sẽ dựng bụng dầm, ghép với cánh thứ nhất và thực hiện hàn đính tạo thành phôi chữ T. Sau đó, hệ thống lật tự động xoay phôi, chuyển sang cụm máy tiếp theo để ghép cánh còn lại và tạo thành dầm H hoàn chỉnh.

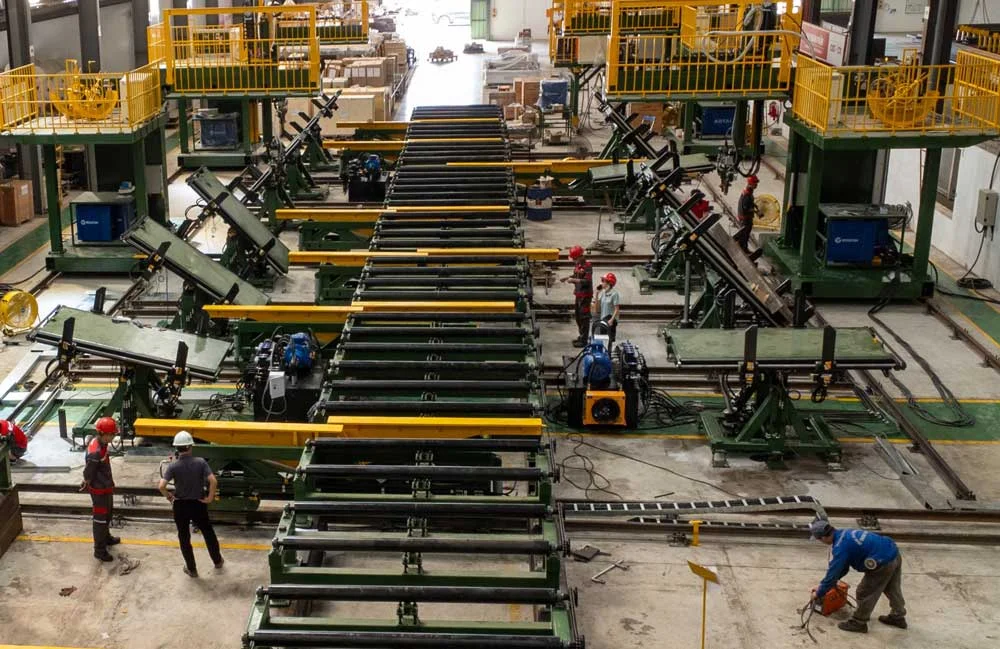

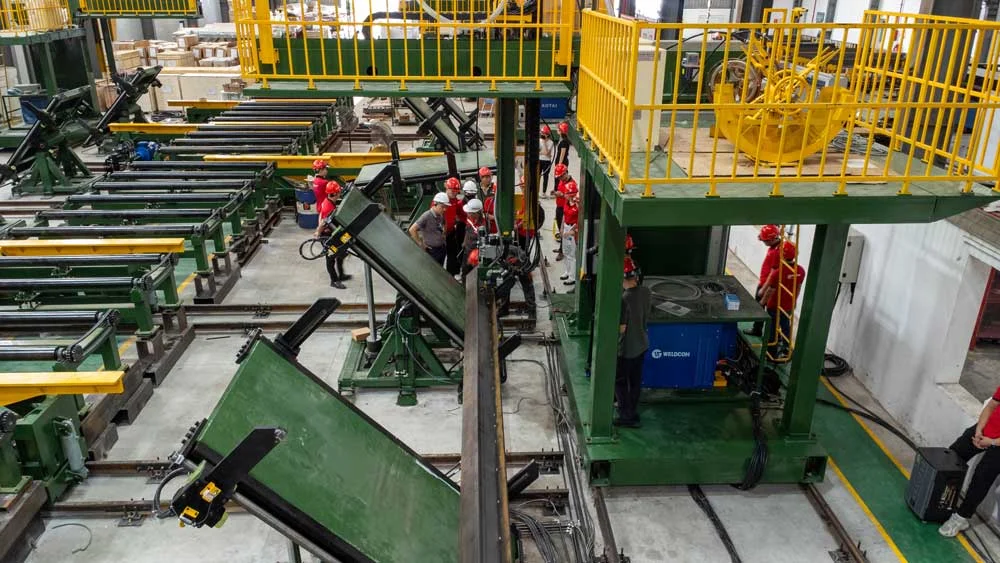

Đối với các dầm mỏng, quá trình hàn có thể hoàn thành ngay trên máy tổ hợp. Với các dầm hạng nặng, sản phẩm tiếp tục được đưa tới hệ thống cổng hàn thông qua kho trung gian và băng tải chia việc. Tại đây, các trạm lật ±45° sẽ đưa dầm về tư thế hàn 1F, sau đó cổng hàn tự động thực hiện hàn hoàn thiện bằng công nghệ SAW Tandem hoặc các công nghệ hàn năng suất cao khác. Toàn bộ chu trình được điều phối tự động, giúp giảm thời gian chờ và tăng hiệu suất sử dụng thiết bị.

4. Các loại dây chuyền hàn dầm H phổ biến

Hiện nay, dây chuyền hàn dầm H được chia thành nhiều cấu hình khác nhau tùy theo quy mô sản xuất. Đối với các doanh nghiệp vừa và nhỏ, dây chuyền bán tự động là lựa chọn phù hợp nhờ chi phí đầu tư thấp và dễ triển khai. Một số công đoạn như cấp phôi hoặc lật dầm vẫn cần sự hỗ trợ của cầu trục và người vận hành.

Các nhà máy sản xuất kết cấu thép quy mô lớn thường đầu tư dây chuyền tự động hoàn toàn, tích hợp hệ thống cấp phôi, tổ hợp, hàn, lật và trung chuyển liên tục. Mô hình này giúp duy trì năng suất cao, giảm nhân lực trực tiếp và dễ dàng mở rộng trong tương lai.

Đối với các sản phẩm có chiều dày lớn như dầm điện gió hoặc kết cấu công nghiệp nặng, công nghệ hàn Tandem SAW, Triple hoặc Tandem ICE được ưu tiên nhờ khả năng tăng năng suất đắp, giảm nhiệt đầu vào và đảm bảo chất lượng mối hàn trong các ứng dụng yêu cầu kỹ thuật cao.

5. Ứng dụng của dây chuyền hàn dầm H

Dây chuyền hàn dầm H được ứng dụng trong hầu hết các lĩnh vực sản xuất kết cấu thép hiện nay.

• Trong ngành nhà thép tiền chế, dây chuyền giúp sản xuất số lượng lớn dầm H với chất lượng đồng đều và tiến độ ổn định.
• Đối với ngành điện gió, hệ thống đáp ứng yêu cầu gia công các dầm và cấu kiện có chiều dày lớn, yêu cầu nghiêm ngặt về chất lượng mối hàn.
• Trong lĩnh vực đóng tàu và công nghiệp nặng, dây chuyền hỗ trợ sản xuất các kết cấu chịu tải lớn, góp phần giảm biến dạng và nâng cao độ chính xác của sản phẩm.
• Ngoài ra, dây chuyền còn được sử dụng trong sản xuất cầu thép, kết cấu cảng biển, nhà máy công nghiệp, bồn bể áp lực và nhiều lĩnh vực cơ khí chế tạo khác.

6. Khi nào nên đầu tư dây chuyền hàn dầm H?

Doanh nghiệp nên cân nhắc đầu tư khi sản lượng sản xuất tăng nhanh, chi phí nhân công ngày càng cao hoặc chất lượng mối hàn giữa các ca làm việc không đồng đều.

Đây cũng là lựa chọn phù hợp khi doanh nghiệp muốn tham gia các dự án yêu cầu tiêu chuẩn kỹ thuật cao như điện gió, kết cấu xuất khẩu hoặc các công trình có yêu cầu kiểm tra không phá hủy như UT, RT.

Việc đầu tư dây chuyền không chỉ giúp tăng năng suất mà còn tạo nền tảng để số hóa dữ liệu sản xuất, kết nối với các hệ thống quản lý nhà máy trong tương lai.

7. Cách chọn dây chuyền hàn dầm H phù hợp

Khi lựa chọn dây chuyền, doanh nghiệp cần xem xét đồng thời nhiều yếu tố.

Trước hết là kích thước dầm cần gia công, bao gồm chiều cao bụng, chiều rộng cánh và chiều dài sản phẩm. Tiếp theo là chiều dày vật liệu và yêu cầu về chất lượng mối hàn để lựa chọn công nghệ SAW, Tandem hoặc các cấu hình nhiều hồ quang.

Sản lượng sản xuất hàng tháng cũng là tiêu chí quan trọng quyết định mức độ tự động hóa của dây chuyền. Bên cạnh đó, diện tích nhà xưởng và khả năng mở rộng trong tương lai cần được tính toán ngay từ giai đoạn thiết kế để tối ưu dòng chảy vật liệu.

8. Weldcom tư vấn dây chuyền hàn dầm H như thế nào?

Weldcom không chỉ cung cấp thiết bị mà còn tư vấn giải pháp tổng thể dựa trên sản phẩm thực tế của khách hàng. Quy trình triển khai bắt đầu từ khảo sát sản phẩm, đánh giá mặt bằng, tính toán năng suất, lựa chọn công nghệ hàn, thiết kế layout, lắp đặt, đào tạo vận hành và chuyển giao công nghệ.

Nhờ làm chủ thiết kế thiết bị và tích hợp hệ thống, Weldcom có thể xây dựng các cấu hình dây chuyền phù hợp với từng quy mô nhà máy, từ dây chuyền bán tự động đến các hệ thống tự động hóa đồng bộ, sẵn sàng kết nối với nền tảng quản lý sản xuất thông minh.

9. Câu hỏi thường gặp về dây chuyền hàn dầm H

9.1. Dây chuyền hàn dầm H phù hợp với doanh nghiệp quy mô nào?

Dây chuyền hàn dầm H phù hợp với hầu hết các doanh nghiệp sản xuất kết cấu thép, từ các xưởng gia công vừa và nhỏ đến các nhà máy sản xuất hàng nghìn tấn kết cấu mỗi tháng. Tùy theo sản lượng, kích thước dầm và mức độ tự động hóa mong muốn, doanh nghiệp có thể lựa chọn dây chuyền bán tự động hoặc dây chuyền tự động hoàn toàn.

9.2. Có thể nâng cấp từng phần hay phải đầu tư toàn bộ dây chuyền?

Không nhất thiết phải đầu tư toàn bộ ngay từ đầu. Nhiều doanh nghiệp lựa chọn nâng cấp theo từng giai đoạn, chẳng hạn bổ sung máy tổ hợp tự động trước, sau đó đầu tư cổng hàn, hệ thống lật dầm hoặc cấp phôi tự động khi nhu cầu sản xuất tăng lên. Cách đầu tư này giúp tối ưu dòng tiền nhưng vẫn đảm bảo khả năng mở rộng trong tương lai.

9.3. Dây chuyền hàn dầm H có thể gia công những loại dầm nào?

Ngoài dầm H tiêu chuẩn, nhiều dây chuyền hiện đại còn có khả năng gia công dầm A, dầm K, dầm biến tiết diện, dầm cong hoặc dầm hộp khi kết hợp với các thiết bị hàn phù hợp. Điều này giúp doanh nghiệp linh hoạt hơn khi sản xuất nhiều chủng loại kết cấu thép khác nhau.

9.4. Nên lựa chọn công nghệ hàn nào cho dây chuyền hàn dầm H?

Đối với phần lớn sản phẩm kết cấu thép, công nghệ hàn hồ quang chìm (SAW) vẫn là lựa chọn phổ biến nhờ năng suất cao và chất lượng mối hàn ổn định. Với các cấu kiện dày hoặc yêu cầu sản lượng lớn, doanh nghiệp có thể cân nhắc các công nghệ Tandem SAW, Triple SAW hoặc Tandem ICE để tăng năng suất đắp, giảm thời gian hàn và tối ưu chi phí sản xuất.

9.5. Khi đầu tư dây chuyền hàn dầm H cần quan tâm những yếu tố nào?

Bên cạnh chi phí đầu tư ban đầu, doanh nghiệp cần đánh giá tổng thể về kích thước sản phẩm, sản lượng hàng năm, diện tích nhà xưởng, khả năng mở rộng trong tương lai, mức độ tự động hóa mong muốn và dịch vụ kỹ thuật sau bán hàng của nhà cung cấp. Một dây chuyền được thiết kế phù hợp sẽ mang lại hiệu quả đầu tư cao hơn nhiều so với việc lựa chọn thiết bị chỉ dựa trên giá thành.

Trong bối cảnh ngành kết cấu thép ngày càng yêu cầu cao về năng suất, chất lượng và khả năng truy xuất dữ liệu sản xuất, đầu tư dây chuyền hàn dầm H là giải pháp giúp doanh nghiệp nâng cao năng lực cạnh tranh một cách bền vững. Việc lựa chọn đúng cấu hình dây chuyền, công nghệ hàn và mức độ tự động hóa không chỉ tối ưu chi phí đầu tư mà còn tạo nền tảng để phát triển theo mô hình nhà máy thông minh trong tương lai.
