Máy lốc tôn là thiết bị chuyên dụng có độ chính xác vượt trội trong tạo hình tấm kim loại, cho phép gia công từ tấm thép mỏng đến thép dày với độ sai lệch cực nhỏ.
Nhờ thiết kế trục trên dạng hình trống cùng cơ cấu trục kéo phối hợp điều chỉnh linh hoạt, máy có thể cuộn tấm kim loại thành hình trụ, hình cung hoặc hình nón trong phạm vi rất rộng, đáp ứng đa dạng yêu cầu sản xuất.
Ngày nay, các dòng máy lốc tôn CNC hiện đại đã cho phép điều khiển chính xác bán kính cong, tăng năng suất và giảm sai số vượt trội so với phương pháp thủ công.
Là dòng máy lốc tôn cơ cổ điển, bền chắc chắn, đầu tư thấp, vận hành đơn giản, thích ứng rộng dãi với nhiều điều kiện làm việc khác nhau và bảo trì thuận tiện dễ dàng.

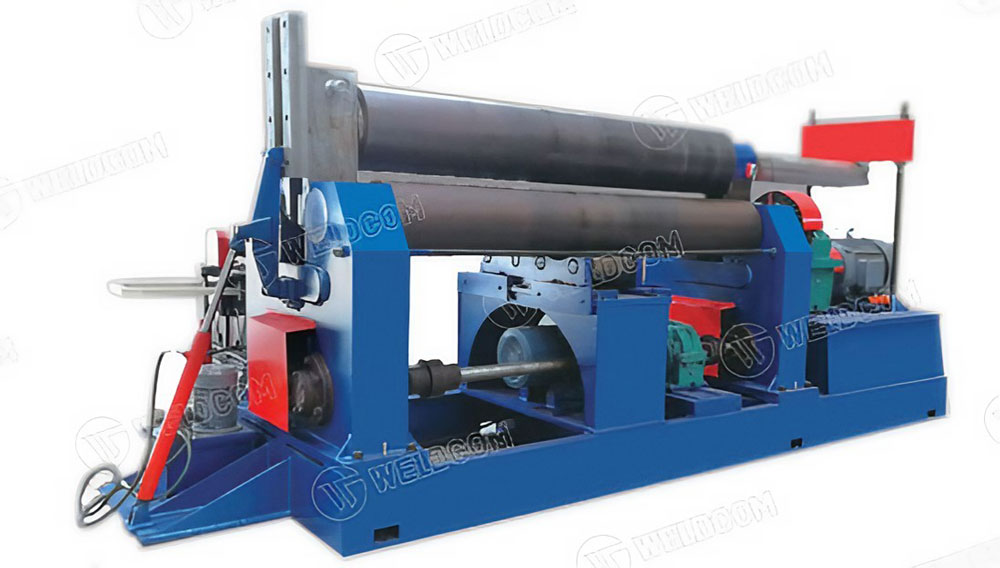

Máy có kết cấu 3 trục đồng bộ, con lăn trên di chuyển dọc giữa 2 con lăn dưới nhờ dẫn động của trục vít, bu lông và vít dẫn hướng.
Máy lốc tôn 3 trục cơ W11 có 3 trục được bố trí đối xứng và trục trên nằm ở tâm của 2 trục dưới. Một ổ trục và bánh răng cùng một thanh trục vít và bộ truyền động phụ trục vít được sử dụng để truyền động cho các trục chuyển động theo phương thẳng đứng.
Bánh răng trên bộ giảm tốc chính được sử dụng để truyền động các bánh răng của cả hai trục dưới để quay và cung cấp mô-men xoắn cho tấm tôn.
Tấm kim loại nằm giữa 3 trục làm việc (2 trục dưới và 1 trục trên), sau đó liên tục được uốn cong dưới áp lực của trục trên và quay của trục dưới để tạo ra biến dạng dẻo vĩnh viễn trên tấm, giúp cuộn tấm theo hình dạng yêu cầu như hình trụ , hình nón hoặc vòng cung.
Nhược điểm của máy uốn tấm đối xứng cơ học với 3 cuộn là phần cuối của tấm không thể được uốn sơ bộ.

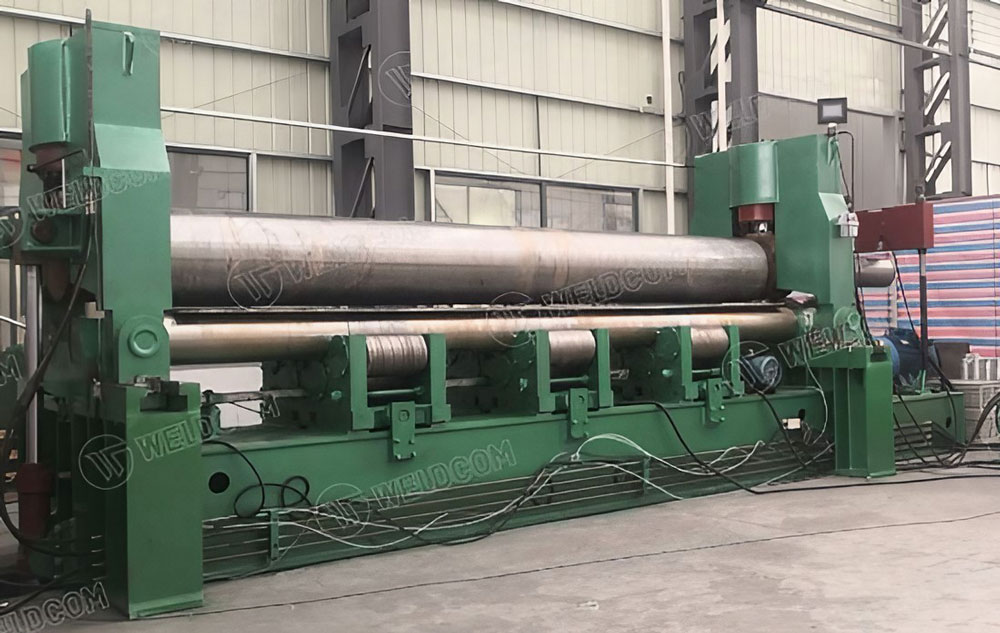

Máy lốc tôn thuỷ lực 3 trục Kruman KPR3Y (không có viền mép) – Thiết bị phù hợp cho gia công thép tấm và tấm mạ kẽm.
Máy có kết cấu vững chắc, dễ dàng vận hành.
Trục trên nâng lên và thiết bị xoay bằng dẫn hướng thủy lực, hai trục lăn dưới dẫn hướng bằng động cơ.
Máy lốc tôn 3 trục thủy lực không có bẻ mép dòng W11Y là loại đối xứng 3 con lăn. Con lăn trên được chuyển động lên xuống theo phương thẳng đứng ở vị trí đối xứng trung tâm của 2 con lăn dưới.
Dầu thủy lực được tác động lên piston thông qua xi lanh thủy lực, và quá trình nâng thủy lực được thực hiện.
2 con lăn dưới được quay và bánh răng đầu ra của bộ giảm tốc được ăn khớp với răng con lăn dưới để cung cấp mô-men xoắn cho tấm cuộn.

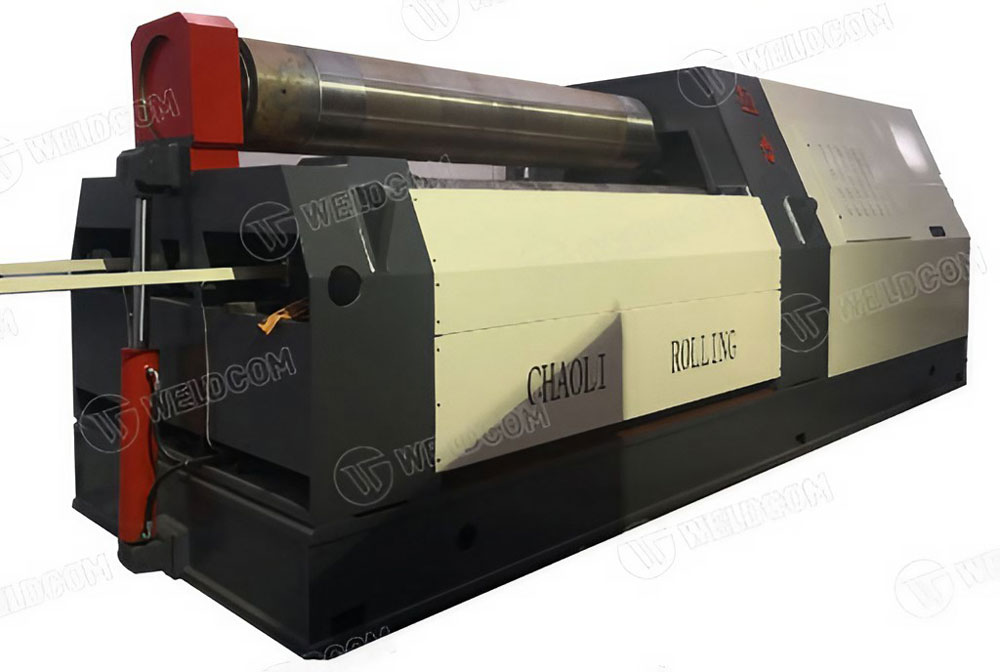

Máy lốc tôn 4 trục dòng W12CNC là máy uốn tấm CNC hạng nặng với công nghệ tiên tiến quốc tế, được lập trình và vẽ kỹ thuật số bằng PLC, được điều khiển hoàn toàn bằng thủy lực và tự động tua lại.
Đây là một thiết bị lý tưởng để cán hình vuông cung nhiều mặt cắt, hình dạng kích thước và phôi có hình dạng đặc biệt.
Máy có khả năng điều khiển kỹ thuật số, màn hình cảm ứng hỗ trợ nhập liệu trực quan, quá trình chỉnh sửa.
Sản phẩm chỉ cần lốc 1 lần mà không cần tháo ra với con lăn định hình làm vòng tròn. Các con lăn ở cả hai bên chuyển động tuyến tính trong đường ray dẫn hướng. Khoảng cách giữa hai bên càng nhỏ càng làm tăng tâm để đạt được độ chính xác lăn chính xác nhất.
Máy có độ chính xác cao, độ thẳng cao.
Tất cả các hoạt động đều được điều khiển bởi áp suất thủy lực.
Khung tổng thể của máy nặng, được ủ toàn bộ để loại bỏ ứng suất và không bao giờ biến dạng, đáp ứng được các yêu cầu của cuộn vừa và lớn. Trục máy được rèn toàn bộ, sau khi làm nguội và tôi, trải qua quá trình xử lý tôi cứng trở nên bền bỉ và vững chắc, tương thích với các chế độ thủ công và tự động.

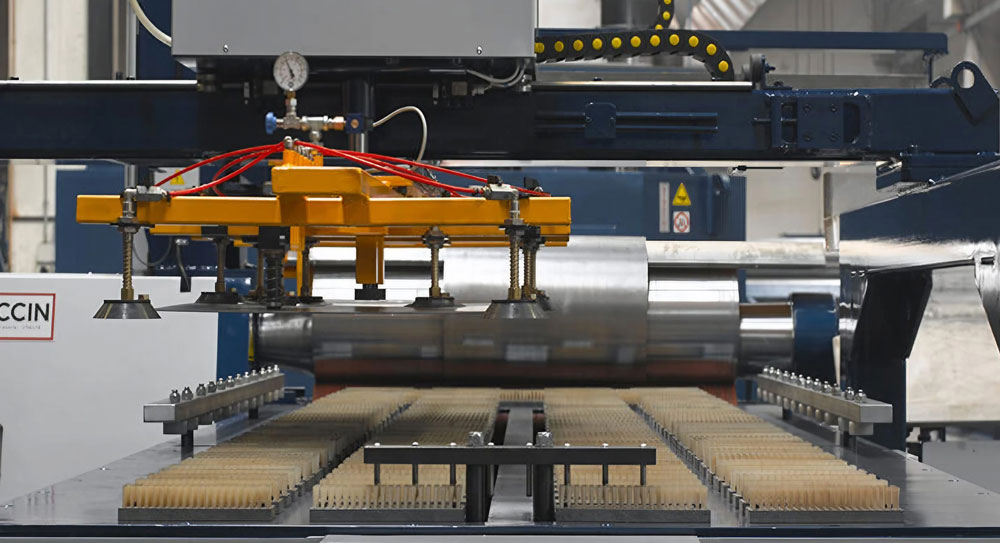

Máy lốc tôn (tiếng Anh: Plate Rolling Machine hoặc Bending Roll Machine) là thiết bị cơ khí dùng để tạo hình cong cho tấm kim loại bằng cách cho tấm đi qua các trục lô quay ép.
Dưới tác động của lực ép và chuyển động quay của các trục lốc, tấm kim loại dần được uốn cong theo bán kính mong muốn, có thể tạo thành hình trụ, hình cung hoặc hình nón — tất cả đều được thực hiện trong điều kiện nhiệt độ bình thường, không cần nung nóng vật liệu.
Máy lốc tôn là thiết bị không thể thiếu trong gia công kim loại tấm, được sử dụng rộng rãi trong các ngành: chế tạo bồn bể, ống gió, kết cấu thép, sản xuất thiết bị công nghiệp, nội thất inox và cơ khí chính xác.
Máy lốc tôn là gì?

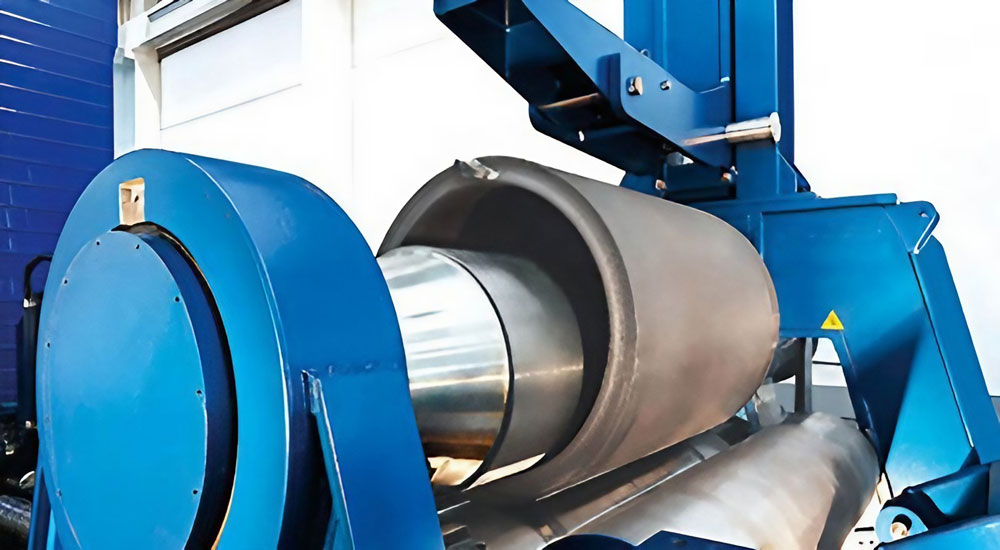

2. Ưu điểm nổi bật của máy lốc tôn
Máy lốc tôn được xem là thiết bị không thể thiếu trong dây chuyền gia công kim loại tấm nhờ khả năng tạo hình chính xác, nhanh và ổn định trên nhiều loại vật liệu khác nhau.
Độ chính xác cao, phù hợp nhiều độ dày tấm: Nhờ thiết kế trục trên dạng hình trống và cơ cấu điều chỉnh linh hoạt, máy có thể lốc được cả tôn mỏng lẫn tôn dày, đảm bảo độ cong đều, không gãy mép hay biến dạng vật liệu.
Năng suất vượt trội, tiết kiệm nhân công: Quá trình lốc tôn diễn ra tự động và liên tục, cho phép gia công hàng loạt các chi tiết hình trụ, hình côn, hoặc vòng cung mà không cần can thiệp thủ công nhiều.
Độ ổn định cao, bền bỉ trong môi trường công nghiệp: Khung máy lốc tôn được chế tạo từ thép kết cấu hạng nặng, chịu tải lớn và hoạt động ổn định lâu dài, phù hợp cho các ngành đóng tàu, bồn bể, kết cấu thép.
Linh hoạt trong tạo hình: Máy lốc tôn có thể tạo biên dạng đa dạng (trụ tròn, nón, cung cong...) với khả năng điều chỉnh bán kính cong theo ý muốn.
Có thể tích hợp CNC và điều khiển tự động: Các dòng máy lốc tôn hiện đại được trang bị bộ điều khiển CNC giúp lập trình bán kính, tốc độ quay và hành trình trục chính xác, giúp giảm sai số và tăng tính lặp lại của sản phẩm.
Ưu điểm nổi bật của máy lốc tôn
3. Phân loại máy lốc tôn
Máy lốc tôn được phân loại dựa trên số lượng trục lốc và cơ cấu truyền động. Mỗi loại máy có phạm vi ứng dụng và ưu điểm riêng, phù hợp với từng yêu cầu về độ dày vật liệu, bán kính cong và năng suất sản xuất.
3.1. Máy lốc tôn 2 trục
Là dòng máy đơn giản nhất, thường được sử dụng cho tôn mỏng hoặc các chi tiết có độ cong lớn, không yêu cầu độ chính xác cao.
Cấu tạo: Máy lốc tôn 2 trục gồm một trục cố định và một trục di chuyển để ép tấm kim loại cong dần theo hình mong muốn.
Ưu điểm: Kết cấu gọn, dễ vận hành, chi phí đầu tư thấp.
Hạn chế: Khả năng lốc hạn chế, máy lốc tôn 2 trục không phù hợp cho tấm dày hoặc yêu cầu bán kính nhỏ.
Ứng dụng: Gia công ống gió, nắp bảo vệ, chi tiết mỏng trong cơ khí dân dụng hoặc trang trí nội thất.

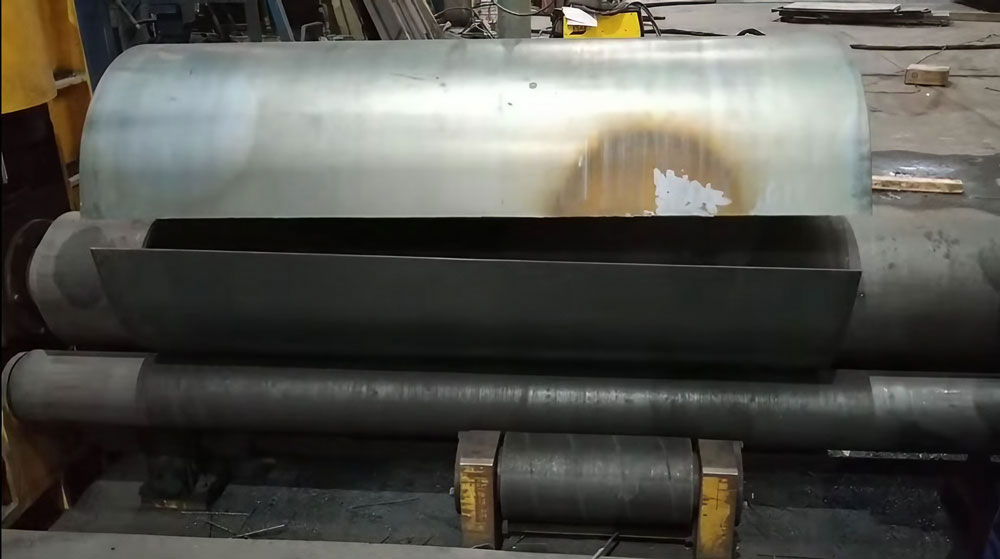

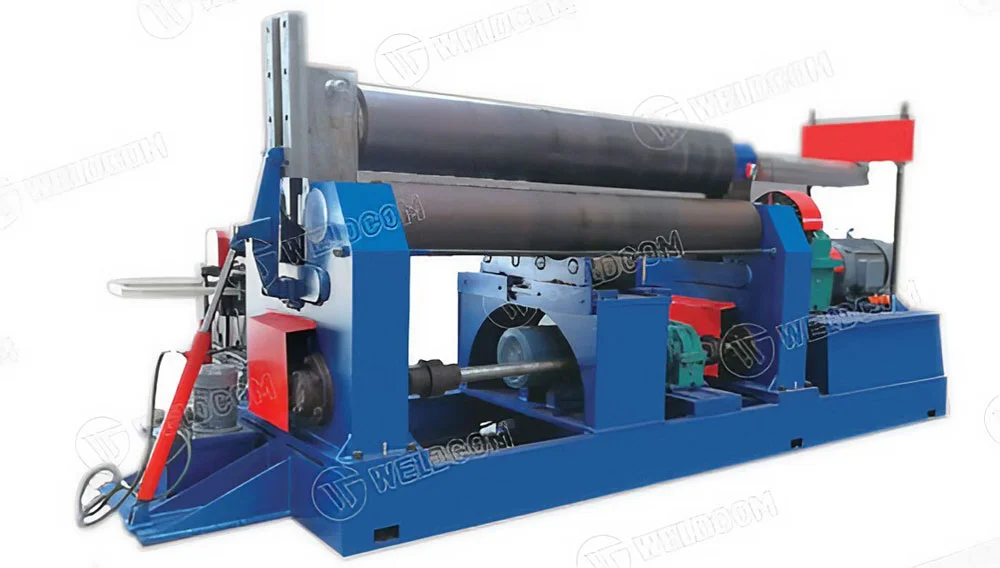

3.2. Máy lốc tôn 3 trục cơ
Máy lốc tôn 3 trục cơDòng máy phổ biến trong các xưởng cơ khí hiện nay, sử dụng hệ thống bánh răng – trục vít cơ khí để truyền động.
Cấu tạo: Máy lốc tôn 3 trục cơ có hai trục dưới quay ngược chiều để kéo phôi, trục trên di chuyển bằng tay quay hoặc motor.
Ưu điểm: Dễ vận hành, chi phí thấp, phù hợp lốc tôn mỏng (≤6 mm) hoặc chi tiết bán kính lớn.
Hạn chế: Máy lốc tôn 3 trục cơ thao tác thủ công nhiều, độ chính xác phụ thuộc vào tay nghề người vận hành.
Ứng dụng: Sản xuất ống dẫn, ống gió, tủ điện mỏng, chi tiết inox trang trí.

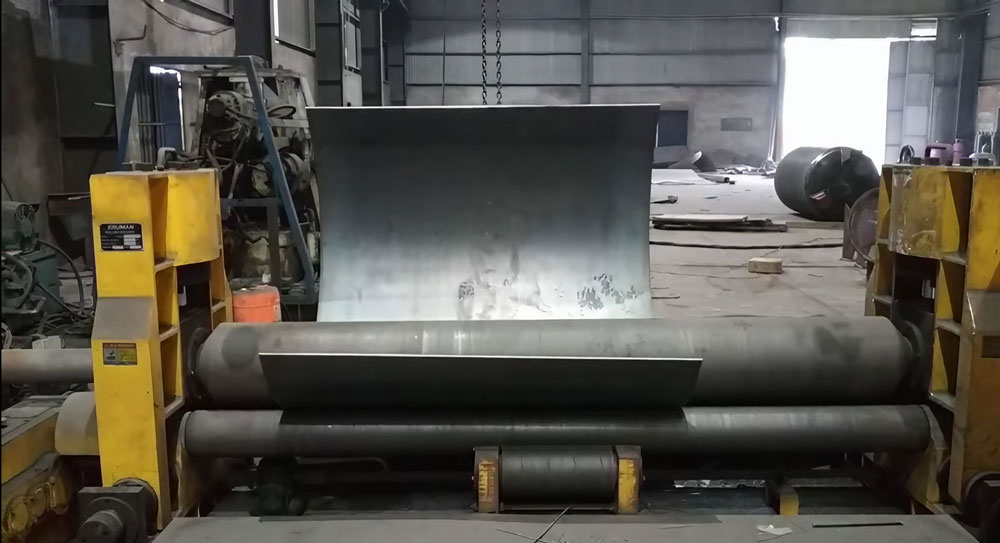

3.3. Máy lốc tôn 3 trục thủy lực
Máy lốc tôn 3 trục thủy lực
Sử dụng hệ thống xi lanh thủy lực để điều khiển lực ép, đảm bảo độ chính xác và ổn định khi lốc tôn dày.
Cấu tạo: Máy lốc tôn 3 trục thủy lực gồm ba trục quay đồng bộ, trục trên di chuyển bằng xi lanh thủy lực.
Ưu điểm của máy lốc tôn 3 trục thủy lực:
Lốc được tôn dày và vật liệu cứng (thép, inox, thép Q345).
Máy lốc tôn 3 trục thủy lực có lực ép lớn, tốc độ cao, độ tròn đều tốt.
Có thể tích hợp CNC để tự động hóa quá trình lốc.
Ứng dụng: Máy lốc tôn 3 trục thủy lực ứng dụng trong chế tạo bồn bể, ống áp lực, kết cấu thép, đóng tàu, thủy điện.

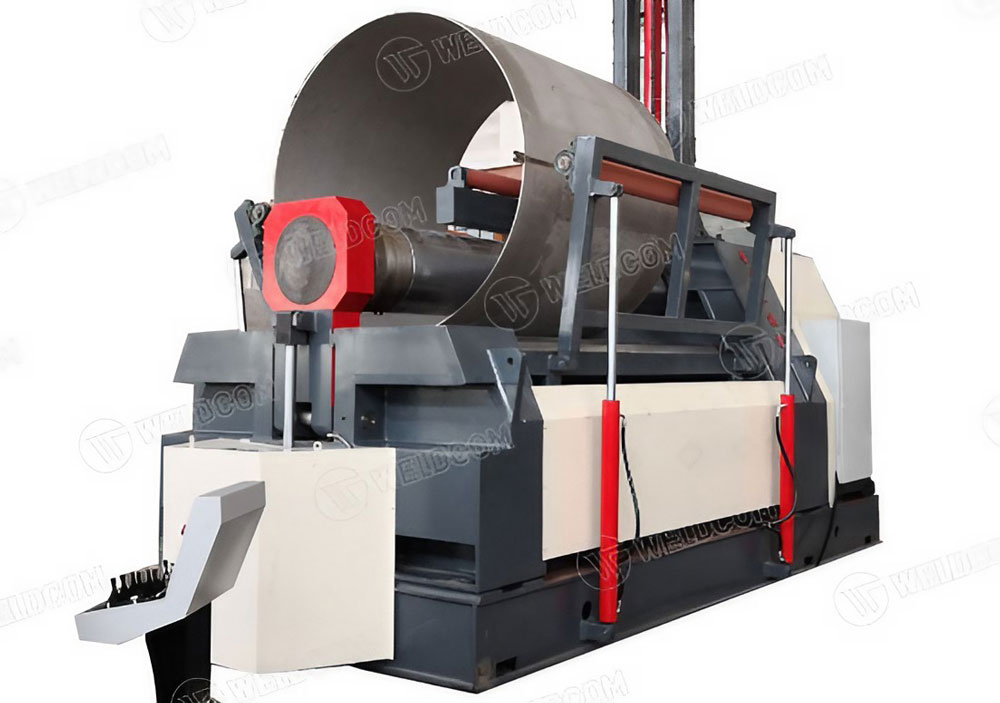

3.4. Máy lốc tôn 4 trục CNC
Máy lốc tôn 4 trục CNC
Dòng máy hiện đại nhất, ứng dụng công nghệ điều khiển số CNC giúp tự động hóa toàn bộ quy trình lốc.
Cấu tạo: bốn trục chủ động quay, trục ép có thể di chuyển chính xác theo chương trình cài đặt.
Ưu điểm:
Máy lốc tôn 4 trục lốc được hai đầu phôi liên tục, không cần lật tấm.
Độ chính xác cao, năng suất vượt trội, giảm sai số đến mức tối thiểu.
Dễ lập trình, lưu trữ và lặp lại chương trình lốc cho sản xuất hàng loạt.
Ứng dụng: Máy lốc tôn 4 trục CNC ứng dụng trong các nhà máy gia công tấm tự động, sản xuất công nghiệp nặng, thiết bị áp lực cao.
4. Ứng dụng của máy lốc tôn
Nhờ khả năng tạo hình chính xác và linh hoạt, máy lốc tôn được ứng dụng rộng rãi trong nhiều lĩnh vực sản xuất công nghiệp, đặc biệt là những ngành cần gia công chi tiết dạng trụ, ống hoặc côn với độ cong và kích thước đồng nhất.Ứng dụng của máy lốc tônNgành đóng tàu và công nghiệp nặng
Gia công vỏ tàu, ống dẫn, chi tiết boong, vách cong, đường ống chịu áp lực.
Máy lốc tôn 3 trục thủy lực hoặc 4 trục CNC cho phép lốc tấm dày, kích thước lớn, đảm bảo độ tròn đều, không biến dạng.
Ngành năng lượng và thiết bị áp lực
Sản xuất bồn áp lực, bồn chứa khí, nồi hơi, ống dẫn dầu, ống thủy điện.
Đòi hỏi độ chính xác cao, độ kín tuyệt đối – thường sử dụng máy lốc tôn CNC có lực ép lớn.
Ngành kết cấu thép và chế tạo máy
Gia công ống thép, ống gió, trụ cột, khung chịu lực, dầm trụ tròn.
Máy lốc tôn giúp rút ngắn công đoạn hàn ghép, giảm sai số, tăng độ đồng tâm của sản phẩm.
Ngành nội thất inox và trang trí kim loại
Lốc tạo hình chân bàn, khung ghế, ống trang trí, lan can inox, vỏ bọc thang máy.
Yêu cầu bề mặt nhẵn, không xước – phù hợp với máy lốc tôn 3 trục cơ hoặc 4 trục CNC có kiểm soát áp lực nhẹ.
Ngành HVAC và cơ khí dân dụng
Sản xuất ống gió, nắp thông hơi, chi tiết tròn mỏng, cửa chắn khí.
Ưu tiên máy lốc tôn nhỏ gọn, vận hành linh hoạt, tiết kiệm diện tích.
5. Kinh nghiệm chọn mua máy lốc tôn
Việc lựa chọn máy lốc tôn phù hợp giúp doanh nghiệp đảm bảo năng suất, độ chính xác và tuổi thọ thiết bị trong suốt quá trình vận hành. Dưới đây là những yếu tố quan trọng cần xem xét trước khi đầu tư:
5.1. Xác định nhu cầu gia công thực tế
Độ dày và chiều dài tấm là thông số quyết định chọn loại máy và công suất.
Tôn mỏng (<6 mm) → Chọn máy 3 trục cơ khí.
Tôn trung bình – dày (>6 mm) → Chọn máy lốc tôn 3 trục thủy lực hoặc 4 trục CNC.
Xác định biên dạng cần lốc (trụ, côn, cung…) để chọn đúng cấu hình trục.Kinh nghiệm chọn mua máy lốc tôn: Theo nhu cầu thực tế
5.2. Chọn số trục và cơ cấu truyền động phù hợp
Máy lốc tôn 2 trục: Đơn giản, giá rẻ, chỉ dùng cho tấm mỏng.
Máy lốc tôn 3 trục: Phổ biến, linh hoạt, cho độ cong đều và ổn định.
Máy lốc tôn 4 trục: Tự động hóa cao, phù hợp sản xuất hàng loạt.
Ưu tiên truyền động thủy lực hoặc CNC để đạt độ chính xác và an toàn cao hơn.
5.3. Kiểm tra chất lượng trục lốc và khung máy
Trục phải được tôi cứng và mài chính xác để chống mài mòn, không biến dạng khi lốc tấm dày.
Khung máy lốc tôn nên là thép kết cấu hàn liền khối, chịu tải lớn, giảm rung lắc trong quá trình ép.
5.4. Hệ thống điều khiển và khả năng tự động hóa
Máy lốc tôn hiện đại cần có bộ điều khiển CNC hoặc PLC, cho phép cài đặt và lưu trữ thông số lốc.
Kiểm tra khả năng bù sai số, căn chỉnh phôi tự động và cảm biến an toàn khi vận hành.
Kinh nghiệm chọn mua máy lốc tôn: Hệ thống điều khiển tự động hóa
5.5. Dịch vụ sau bán hàng và bảo hành
Ưu tiên chọn nhà cung cấp máy lốc tôn có đội ngũ kỹ thuật hỗ trợ tại chỗ, đào tạo vận hành, cung cấp phụ tùng sẵn có.
Các thương hiệu uy tín như Yawei, Kruman, hoặc Lanus được phân phối bởi Weldcom đều đáp ứng tốt tiêu chí này.
Một chiếc máy lốc tôn phù hợp không chỉ giúp doanh nghiệp tiết kiệm chi phí đầu tư ban đầu mà còn đảm bảo hiệu quả sản xuất lâu dài, ổn định và an toàn.
6. Weldcom – Nhà cung cấp máy lốc tôn CNC hàng đầu Việt Nam
Với hơn 20 năm kinh nghiệm trong lĩnh vực công nghệ gia công kim loại tấm, Weldcom là đơn vị tiên phong trong việc phân phối máy lốc tôn CNC, máy chấn, máy gấp, máy đột và các thiết bị dây chuyền tấm tự động cho các nhà máy trên Toàn Quốc. Ngoài cam kết về chất lượng sản phẩm, Weldcom cam kết dịch vụ:
Tư vấn giải pháp đồng bộ: thiết kế dây chuyền chấn – lốc – hàn – mài phù hợp với đặc thù từng nhà máy.
Lắp đặt, đào tạo và bảo hành tận nơi, đội ngũ kỹ sư được chứng nhận từ hãng.
Cung ứng phụ tùng, bảo trì định kỳ và hỗ trợ kỹ thuật 24/7.
Sau đây là một số dòng máy lốc tôn tiêu biểu Weldcom đang phân phối trong lĩnh vực gia công tấm:

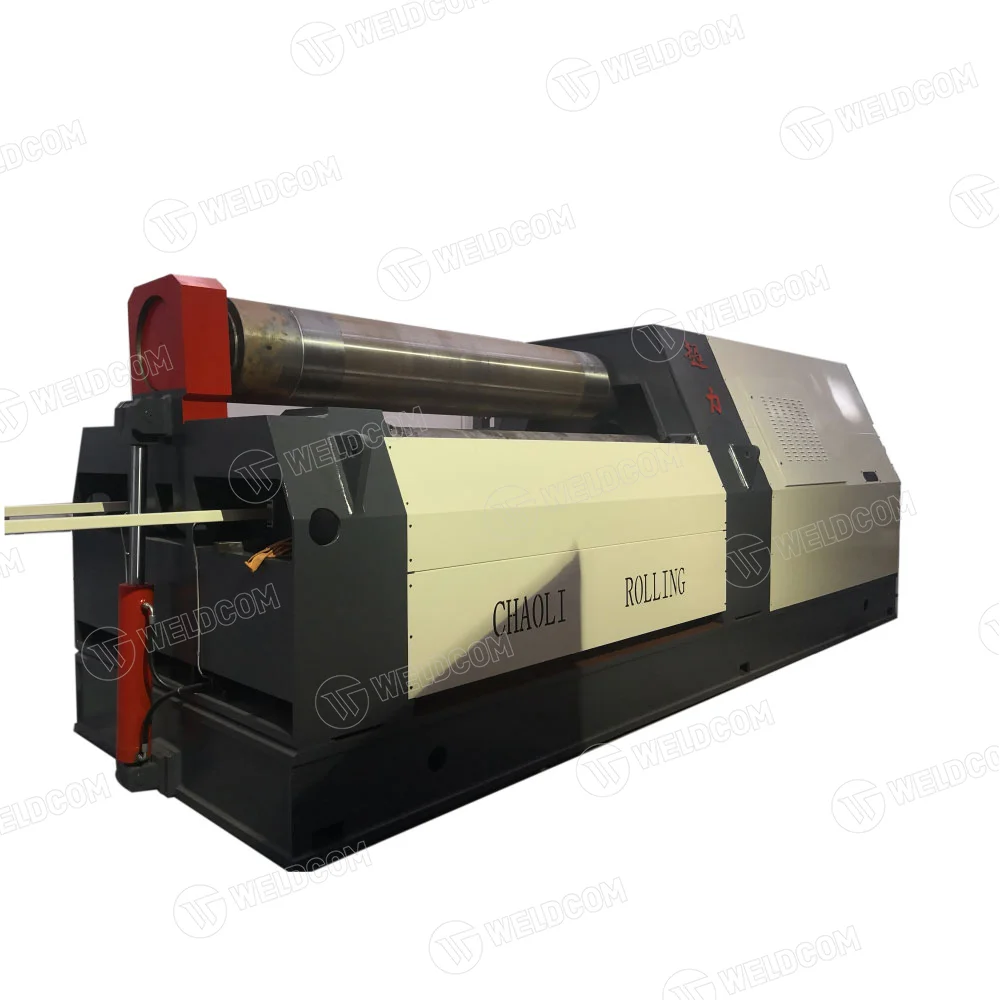

6.1. Máy lốc tôn 4 trục CNC – W12
Dòng máy hạng nặng, tự động hóa cao, điều khiển CNC và thủy lực toàn phần.
Máy lốc tôn 4 trục CNC – W12 có độ chính xác lốc cao, cho phép gia công các biên dạng phức tạp, phù hợp với nhà máy công nghiệp lớn.
6.2. Máy lốc tôn 3 trục thủy lực có bẻ mép – W11S
Trang bị hệ thống thủy lực và PLC điều khiển, cho phép lốc và bẻ mép hoàn toàn chỉ trong một thao tác.
Máy lốc tôn 3 trục thủy lực có bẻ mép – W11S phù hợp sản xuất bồn chứa, ống dẫn, kết cấu trụ tròn yêu cầu độ chính xác cao.
6.3. Máy lốc tôn 3 trục cơ – W11
Dòng máy lốc tôn cơ học truyền thống, thiết kế chắc chắn, vận hành dễ, chi phí đầu tư thấp.
Phù hợp cho xưởng cơ khí nhỏ – trung bình, chuyên lốc hình trụ, cung, nón đơn giản.
Liên hệ ngay với Weldcom qua hotline để được tư vấn và lựa chọn dòng máy lốc tôn phù hợp nhất cho nhu cầu sản xuất của doanh nghiệp bạn. Hân hạnh đón tiếp!
