Máy tiện đứng CNC trong gia công cơ khí nặng: Có gì vượt trội?

Máy tiện đứng CNC là thiết bị gia công quan trọng trong các ngành cơ khí nặng, chuyên dùng để tiện các chi tiết có đường kính lớn, khối lượng nặng với độ chính xác cao. Với kết cấu trục chính đặt thẳng đứng, máy tiện đứng giúp gia công ổn định, an toàn và hiệu quả hơn so với nhiều dòng máy tiện truyền thống.

Cùng tìm hiểu chi tiết về cấu tạo, nguyên lý hoạt động, ứng dụng và cách lựa chọn máy tiện đứng CNC phù hợp trong bài viết dưới đây.

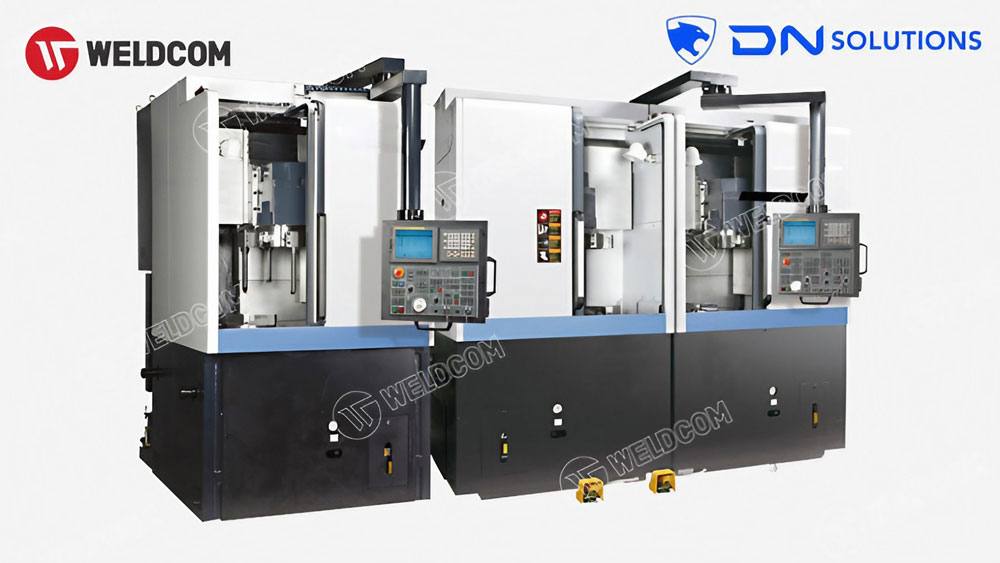

1. Máy tiện đứng CNC là gì?

Máy tiện đứng CNC là dòng máy tiện có trục chính bố trí theo phương thẳng đứng, phôi được đặt và cố định trên bàn quay (mâm cặp) nằm ngang. Với kết cấu này, trọng lượng phôi được phân bổ đều xuống bàn máy, giúp quá trình gia công ổn định, an toàn và chính xác, đặc biệt phù hợp với các chi tiết kích thước lớn, khối lượng nặng mà máy tiện ngang truyền thống khó đáp ứng.

Máy hoạt động dựa trên hệ điều khiển CNC (Computer Numerical Control), cho phép lập trình tự động các nguyên công tiện, doa, khoan, taro… theo dữ liệu thiết kế sẵn. Nhờ đó, máy tiện đứng CNC đạt độ chính xác cao, độ lặp lại ổn định, giảm phụ thuộc vào tay nghề người vận hành và nâng cao năng suất sản xuất.

Trong thực tế, máy tiện đứng CNC thường được ứng dụng trong các ngành cơ khí nặng, năng lượng, đóng tàu, ô tô, xi măng, nơi yêu cầu gia công các chi tiết dạng đĩa, vành, bánh răng lớn, mặt bích hoặc vỏ chi tiết có đường kính lớn.

Tham khảo: CNC là gì?

2. Cấu tạo và nguyên lý hoạt động của máy tiện đứng CNC

Để đáp ứng yêu cầu gia công các chi tiết lớn, nặng với độ chính xác cao, máy tiện đứng CNC được thiết kế với kết cấu cứng vững và hệ thống điều khiển hiện đại. Dưới đây là các bộ phận chính và nguyên lý vận hành của thiết bị.

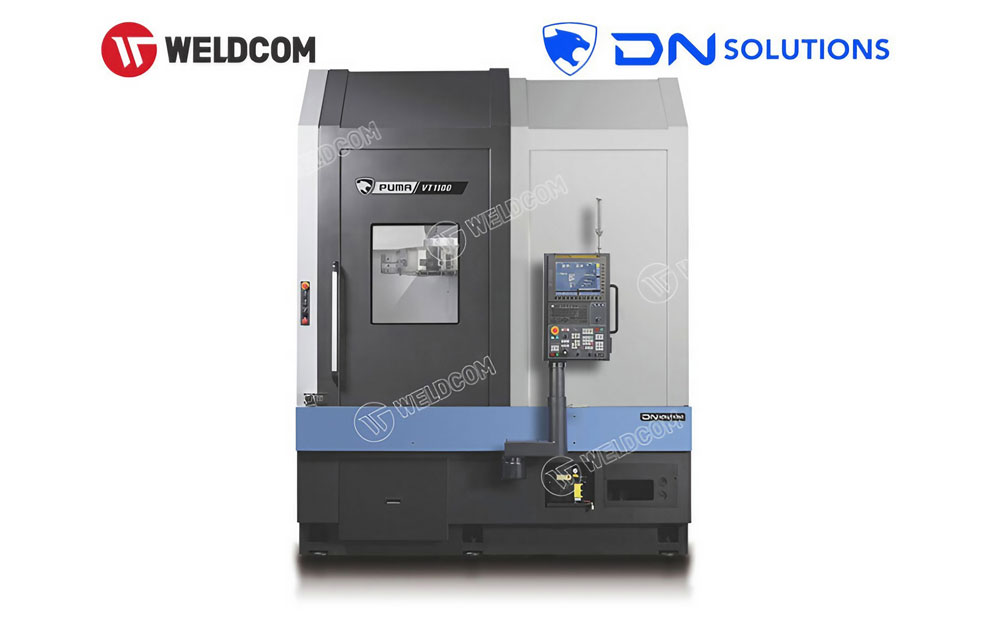

2.1. Cấu tạo của máy tiện đứng CNC

• Thân máy: Được chế tạo từ gang đúc hoặc thép nguyên khối, thân máy có độ cứng cao, khả năng chịu tải lớn và giảm rung hiệu quả. Kết cấu vững chắc giúp hạn chế biến dạng trong quá trình gia công, đảm bảo độ ổn định lâu dài.
• Trục chính: Làm từ thép hợp kim chất lượng cao, trục chính có độ chính xác lớn, khả năng quay ổn định ở tốc độ cao. Hệ thống làm mát tích hợp giúp duy trì nhiệt độ ổn định, nâng cao độ bền và chất lượng bề mặt gia công.
• Bàn gá (bàn quay): Thiết kế dạng tròn, sử dụng vật liệu chống mài mòn, cho phép gá và quay các chi tiết có kích thước, khối lượng lớn. Bàn gá có thể điều chỉnh linh hoạt, đáp ứng nhiều dạng chi tiết khác nhau.
• Hệ thống dẫn hướng: Các thanh dẫn hướng trục X, Y, Z được phủ lớp chống mài mòn, giúp trục dao di chuyển chính xác, êm ái và ổn định, đồng thời tăng tuổi thọ cho máy.
• Hệ thống điều khiển CNC: Máy tiện CNC trang bị giao diện thân thiện, dễ lập trình, cho phép điều chỉnh chính xác các thông số gia công. Hệ điều khiển giúp tối ưu quy trình sản xuất, giảm sai sót và nâng cao hiệu quả vận hành.
• Động cơ và hệ thống truyền động: Sử dụng động cơ servo công suất lớn kết hợp dây đai hoặc bánh răng truyền động, đảm bảo máy vận hành êm, chính xác và bền bỉ trong thời gian dài.

2.2. Nguyên lý hoạt động của máy tiện đứng CNC

Máy tiện đứng CNC hoạt động theo nguyên lý phôi quay – dao tịnh tiến. Phôi được gá cố định trên bàn quay và quay quanh trục thẳng đứng. Dao tiện được điều khiển di chuyển theo các trục X, Z (và các trục phụ nếu có) để thực hiện các nguyên công cắt gọt theo chương trình CNC đã lập trình sẵn.

Nhờ kết cấu trục đứng, lực cắt và trọng lượng phôi được phân bố đều, giúp quá trình gia công diễn ra ổn định, chính xác, đặc biệt hiệu quả với các chi tiết có đường kính lớn và khối lượng nặng.

Xem thêm: Máy tiện CNC là gì?

3. Máy tiện đứng CNC gia công được những gì?

Nhờ kết cấu trục chính thẳng đứng, bàn quay chịu tải lớn và điều khiển CNC chính xác, máy tiện đứng CNC có khả năng gia công hiệu quả nhiều loại chi tiết lớn, nặng và yêu cầu độ ổn định cao, bao gồm:

• Tiện mặt đầu, mặt trụ ngoài – trong: Gia công các bề mặt tròn với độ phẳng, độ đồng tâm và độ nhẵn cao, phù hợp cho chi tiết đường kính lớn.
• Gia công chi tiết dạng đĩa, vành, vòng: Mặt bích, vành bánh xe, vòng bi cỡ lớn, mâm quay… là những chi tiết điển hình của máy tiện đứng CNC.
• Tiện và gia công bánh răng lớn: Thực hiện tiện thô – tinh bánh răng, vành răng trong các ngành cơ khí nặng, xi măng, năng lượng.
• Khoan, doa, taro trên chi tiết lớn: Với các cấu hình tích hợp, máy có thể thực hiện nhiều nguyên công trên cùng một lần gá, giảm sai số và thời gian gia công.
• Gia công vỏ chi tiết và kết cấu công nghiệp: Vỏ động cơ, vỏ hộp số, chi tiết máy có khối lượng lớn trong ngành ô tô, đóng tàu, năng lượng, luyện kim.

4. Ưu điểm của máy tiện đứng CNC

Nhờ thiết kế chuyên biệt cho gia công cơ khí nặng và tích hợp công nghệ CNC hiện đại, máy tiện đứng CNC sở hữu nhiều ưu điểm nổi bật so với các dòng máy tiện truyền thống.

• Gia công chi tiết lớn và nặng: Máy tiện đứng CNC được trang bị bàn gá vững chắc, chịu tải lớn, cho phép cố định an toàn các chi tiết có kích thước và khối lượng lớn. Nhờ trục chính bố trí theo phương đứng, trọng lượng phôi được phân bổ đều, hạn chế xê dịch hay sai lệch vị trí trong suốt quá trình gia công, từ đó đảm bảo độ chính xác cao và an toàn vận hành.
• Độ chính xác cao: Hệ thống điều khiển CNC tiên tiến cho phép lập trình chi tiết từng bước gia công. Máy sử dụng cảm biến, bộ mã hóa và hệ thống dẫn hướng chính xác, giúp kiểm soát chuyển động của trục chính và dao cắt, giảm thiểu sai số và đảm bảo độ đồng đều cho sản phẩm, ngay cả khi gia công các chi tiết lớn.
• Tối ưu không gian làm việc: So với máy tiện ngang, máy tiện đứng CNC có thiết kế gọn gàng hơn khi gia công các chi tiết có cùng kích thước. Việc bố trí bàn gá theo phương đứng giúp tiết kiệm diện tích nhà xưởng, thuận lợi cho việc sắp xếp dây chuyền sản xuất và mở rộng quy mô trong tương lai.
• Hiệu suất gia công vượt trội: Nhờ động cơ công suất lớn và cơ cấu truyền động hiệu quả, máy tiện đứng CNC có thể gia công nhanh, ổn định và liên tục. Nhiều dòng máy còn tích hợp khả năng tiện, khoan, doa hoặc phay trong một chu kỳ gia công, giúp rút ngắn thời gian sản xuất, tăng năng suất và giảm chi phí vận hành cho doanh nghiệp.

Những ưu điểm trên khiến máy tiện đứng CNC trở thành lựa chọn tối ưu cho các ngành cơ khí nặng, năng lượng, đóng tàu và sản xuất công nghiệp quy mô lớn.

Tham khảo: Máy phay CNC trong gia công chính xác

5. Ứng dụng của máy tiện đứng CNC

Nhờ khả năng gia công ổn định các chi tiết lớn, nặng với độ chính xác cao, máy tiện đứng CNC được ứng dụng rộng rãi trong nhiều lĩnh vực công nghiệp quan trọng, tiêu biểu như:

• Ngành ô tô: Gia công các chi tiết động cơ, bánh răng lớn, trục truyền động, mặt bích và bộ phận hệ thống lái. Các chi tiết này đòi hỏi độ chính xác cao và khả năng chịu tải tốt để đảm bảo hiệu suất và an toàn vận hành.
• Ngành hàng không: Sử dụng để gia công cánh quạt, vòng bi cỡ lớn, vỏ và các chi tiết quan trọng của động cơ máy bay. Máy tiện đứng CNC đáp ứng tốt các tiêu chuẩn nghiêm ngặt về độ chính xác và độ tin cậy trong ngành hàng không.
• Chế tạo máy và cơ khí nặng: Gia công đế máy, khung máy, vỏ hộp số, vỏ bọc thiết bị công nghiệp. Máy đặc biệt phù hợp với các chi tiết lớn, yêu cầu độ bền và độ ổn định cao.
• Ngành năng lượng: Gia công turbine, trục quay, và các bộ phận quan trọng trong nhà máy điện, thủy điện, nhiệt điện và năng lượng tái tạo. Những chi tiết này yêu cầu khả năng chịu nhiệt, chịu lực lớn và độ chính xác lâu dài.

Với phạm vi ứng dụng rộng và hiệu quả cao, máy tiện đứng CNC là thiết bị không thể thiếu trong các ngành công nghiệp đòi hỏi gia công chính xác và quy mô lớn.

6. So sánh máy tiện đứng CNC và máy tiện ngang CNC

Máy tiện đứng CNC và máy tiện ngang CNC đều là thiết bị quan trọng trong gia công cơ khí, tuy nhiên mỗi dòng máy lại phù hợp với những dạng chi tiết và điều kiện sản xuất khác nhau. Việc so sánh dưới đây sẽ giúp doanh nghiệp lựa chọn giải pháp tối ưu.

Khi nào nên chọn máy tiện đứng CNC?

• Gia công chi tiết lớn, nặng, dạng đĩa, vành, bánh răng lớn
• Yêu cầu độ ổn định cao và an toàn khi gá phôi

Khi nào nên chọn máy tiện ngang CNC?

• Gia công chi tiết dạng trục, ống, chi tiết nhỏ và trung bình
• Sản xuất hàng loạt với tốc độ cao và chi phí đầu tư hợp lý

Trong thực tế, nhiều nhà máy quy mô lớn thường kết hợp cả máy tiện đứng CNC và máy tiện ngang CNC để tối ưu năng lực gia công, đáp ứng đa dạng yêu cầu sản xuất.

Xem thêm: Tiện phay CNC

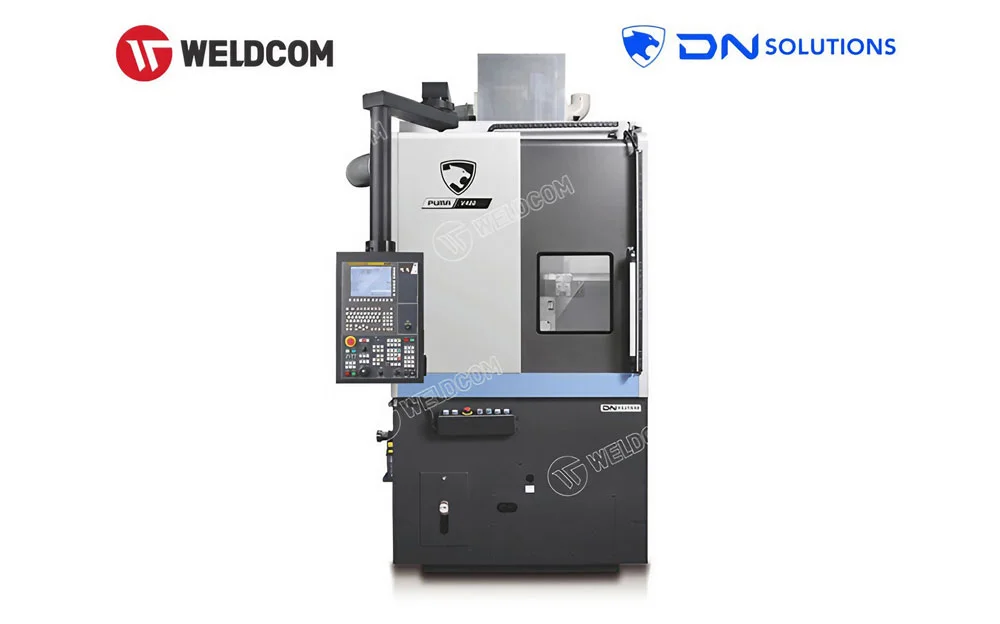

7. Giá máy tiện đứng CNC mới nhất

Giá máy tiện đứng CNC trên thị trường hiện nay có biên độ khá rộng, do dòng máy này thường được thiết kế theo nhu cầu gia công cụ thể của từng doanh nghiệp. Thay vì niêm yết một mức giá cố định, nhà sản xuất và đơn vị phân phối sẽ báo giá dựa trên cấu hình, kích thước và mức độ tự động hóa của máy.

7.1. Giá máy tiện đứng CNC theo phân khúc (tham khảo)

Máy tiện đứng CNC cỡ nhỏ – trung (bàn quay Ø800 – Ø1.200 mm, tải trọng vừa)

• Giá tham khảo từ 2 – 5 tỷ đồng
• Phù hợp gia công chi tiết tròn, mặt bích, vòng bi kích thước trung bình.

Máy tiện đứng CNC cỡ lớn (bàn quay Ø1.600 – Ø2.500 mm trở lên, tải trọng lớn)

• Giá tham khảo từ 6 – 12 tỷ đồng
• Ứng dụng trong cơ khí nặng, năng lượng, đóng tàu, chế tạo khuôn lớn.

Máy tiện đứng CNC tích hợp phay (Mill–Turn)

• Giá có thể từ 12 tỷ đồng trở lên, tùy số trục và mức độ tự động hóa.
• Dòng máy này cho phép tiện – phay – khoan trong một lần gá, tối ưu năng suất.

Mức giá trên mang tính tham khảo, có thể thay đổi theo thời điểm, cấu hình và chính sách của từng nhà cung cấp.

7.2. Các yếu tố ảnh hưởng đến giá máy tiện đứng CNC

• Đường kính và tải trọng bàn gá
• Công suất, tốc độ trục chính
• Số trục điều khiển và khả năng tích hợp phay
• Hệ điều khiển CNC (Fanuc, Siemens, Mitsubishi…)
• Mức độ tự động hóa (ổ tích dao, robot cấp phôi, băng tải phoi…)
• Xuất xứ và thương hiệu máy tiện đứng CNC

7.3. Lưu ý khi tham khảo giá máy tiện đứng CNC

Do đặc thù gia công chi tiết lớn, nặng và yêu cầu độ ổn định cao, doanh nghiệp không nên lựa chọn máy chỉ dựa vào giá thấp. Việc đầu tư đúng cấu hình ngay từ đầu sẽ giúp tối ưu chi phí vận hành, giảm rủi ro dừng máy và nâng cao hiệu quả sản xuất lâu dài.

Để có báo giá máy tiện đứng CNC chính xác và phù hợp, doanh nghiệp nên cung cấp rõ yêu cầu gia công, kích thước chi tiết và sản lượng dự kiến cho đơn vị tư vấn kỹ thuật.

8. Mua máy tiện đứng CNC ở đâu uy tín?

Việc đầu tư máy tiện đứng CNC là quyết định mang tính chiến lược, ảnh hưởng trực tiếp đến năng lực gia công, độ ổn định sản xuất và chi phí vận hành dài hạn. Do đó, lựa chọn đơn vị cung cấp uy tín quan trọng không kém so với lựa chọn cấu hình máy.

8.1. Tiêu chí đánh giá nhà cung cấp máy tiện đứng CNC uy tín

Doanh nghiệp nên ưu tiên các đơn vị đáp ứng đầy đủ những yếu tố sau:

• Kinh nghiệm thực tế trong ngành CNC: Am hiểu ứng dụng gia công chi tiết lớn, cơ khí nặng, khuôn mẫu.
• Danh mục sản phẩm đa dạng: Cung cấp nhiều cấu hình máy tiện đứng CNC từ trung bình đến cỡ lớn, dễ tùy biến theo nhu cầu.
• Tư vấn kỹ thuật chuyên sâu: Không bán máy theo giá, mà tư vấn theo bài toán gia công thực tế.
• Dịch vụ hậu mãi rõ ràng: Lắp đặt, đào tạo vận hành, bảo hành – bảo trì, hỗ trợ kỹ thuật lâu dài.
• Nguồn gốc máy minh bạch: Máy mới chính hãng, đầy đủ CO – CQ, tài liệu kỹ thuật.

8.2. Weldcom – Địa chỉ mua máy tiện đứng CNC được nhiều doanh nghiệp tin chọn

Với hơn 20 năm kinh nghiệm trong lĩnh vực thiết bị cơ khí và CNC, Weldcom là một trong những đơn vị được nhiều nhà máy, xưởng gia công lớn lựa chọn khi đầu tư máy tiện đứng CNC.

Những lợi thế nổi bật khi mua máy tại Weldcom:

• Phân phối máy tiện đứng CNC chính hãng, đa dạng cấu hình, đáp ứng từ gia công chi tiết lớn đến cơ khí nặng.
• Đội ngũ kỹ sư chuyên sâu CNC, trực tiếp khảo sát nhu cầu và tư vấn giải pháp phù hợp.
• Hỗ trợ lắp đặt – chuyển giao công nghệ – đào tạo vận hành bài bản.
• Chính sách bảo hành rõ ràng, hỗ trợ kỹ thuật dài hạn, giúp doanh nghiệp yên tâm khai thác máy.
• Mạng lưới chi nhánh rộng, phản hồi nhanh khi cần hỗ trợ kỹ thuật.

Nếu doanh nghiệp đang tìm kiếm một đối tác đồng hành lâu dài trong đầu tư máy tiện đứng CNC, Weldcom là lựa chọn đáng cân nhắc để đảm bảo hiệu quả sản xuất và tối ưu chi phí đầu tư.

Máy tiện đứng CNC là giải pháp tối ưu cho gia công chi tiết lớn, nặng với độ chính xác cao, hiệu suất ổn định và khả năng tự động hóa vượt trội. Việc lựa chọn đúng cấu hình và nhà cung cấp uy tín sẽ giúp doanh nghiệp tối ưu chi phí đầu tư, nâng cao năng lực sản xuất và đảm bảo vận hành lâu dài.

Nếu doanh nghiệp đang có nhu cầu tìm hiểu, đầu tư hoặc cần tư vấn giải pháp phù hợp, hãy liên hệ Weldcom để được hỗ trợ chi tiết về máy tiện đứng CNC.
