Dập nóng là gì? Nguyên lý, công nghệ & ứng dụng trong cơ khí

Dập nóng là phương pháp gia công kim loại bằng cách tạo hình vật liệu ở nhiệt độ cao nhằm tăng khả năng biến dạng và cải thiện cơ tính sản phẩm. Nhờ tác động của nhiệt và lực ép từ khuôn, kim loại có thể được tạo hình thành các chi tiết phức tạp với độ bền và độ chính xác cao.

Trong ngành cơ khí và sản xuất công nghiệp hiện đại, công nghệ dập nóng được ứng dụng rộng rãi để chế tạo các chi tiết chịu lực, linh kiện cơ khí và cấu kiện kim loại có yêu cầu cao về độ bền. So với nhiều phương pháp gia công khác, quá trình gia công dập nóng giúp kim loại dễ tạo hình hơn, giảm nguy cơ nứt gãy và nâng cao chất lượng sản phẩm.

Trong bài viết này, chúng ta sẽ cùng tìm hiểu chi tiết về nguyên lý, công nghệ, khuôn dập nóng cũng như các ứng dụng phổ biến của dập nóng trong sản xuất cơ khí.

1. Tổng quan về dập nóng trong gia công kim loại

Trong ngành cơ khí chế tạo, dập nóng là phương pháp tạo hình kim loại bằng cách gia nhiệt vật liệu đến nhiệt độ cao trước khi thực hiện quá trình dập. Khi kim loại đạt trạng thái dẻo hơn, lực ép từ khuôn có thể tạo ra các chi tiết có hình dạng phức tạp mà vẫn đảm bảo độ bền và tính ổn định của vật liệu.

Phương pháp này được sử dụng phổ biến trong nhiều lĩnh vực công nghiệp, đặc biệt khi cần sản xuất các chi tiết chịu tải lớn hoặc yêu cầu cơ tính cao.

1.1 Vai trò của dập nóng trong sản xuất cơ khí

Trong nhiều trường hợp, các phương pháp gia công thông thường như cắt gọt hoặc dập nguội không thể đáp ứng yêu cầu kỹ thuật của chi tiết kim loại. Khi đó, công nghệ dập nóng trở thành giải pháp hiệu quả nhờ khả năng tạo hình tốt và giảm nguy cơ nứt gãy vật liệu.

Quá trình gia công dập nóng mang lại một số lợi ích quan trọng:

• Tạo hình các chi tiết kim loại kích thước lớn hoặc độ dày cao
• Gia công được các hình dạng phức tạp
• Cải thiện cơ tính và độ bền của vật liệu
• Giảm hao phí vật liệu so với một số phương pháp gia công khác

Nhờ những ưu điểm này, dập nóng thường được áp dụng trong sản xuất các chi tiết cơ khí chịu lực, linh kiện máy móc và các cấu kiện kim loại quan trọng.

1.2 Khi nào cần sử dụng công nghệ dập nóng

Trong thực tế sản xuất, công nghệ dập nóng thường được lựa chọn khi:

• Vật liệu kim loại khó biến dạng ở nhiệt độ thường
• Chi tiết yêu cầu độ bền cơ học cao
• Sản phẩm có hình dạng phức tạp
• Cần sản xuất với số lượng lớn và ổn định

Việc gia nhiệt trước khi dập giúp kim loại giảm độ cứng tạm thời, từ đó giảm lực dập cần thiết và giúp quá trình tạo hình diễn ra ổn định hơn.

1.3 Xu hướng ứng dụng dập nóng trong công nghiệp

Hiện nay, công nghệ dập nóng được ứng dụng rộng rãi trong nhiều ngành công nghiệp như:

• Cơ khí chế tạo
• Sản xuất ô tô
• Thiết bị công nghiệp
• Gia công linh kiện kim loại

Sự kết hợp giữa máy dập công suất lớn, hệ thống gia nhiệt hiện đại và khuôn dập nóng chính xác giúp nâng cao năng suất, đảm bảo chất lượng sản phẩm và tối ưu chi phí sản xuất.

2. Dập nóng là gì?

Sau khi hiểu vai trò của dập nóng trong sản xuất cơ khí, cần làm rõ khái niệm và nguyên lý hoạt động của phương pháp này để thấy được vì sao công nghệ dập nóng lại được ứng dụng rộng rãi trong gia công kim loại.

2.1. Khái niệm dập nóng

Dập nóng là phương pháp tạo hình kim loại bằng cách gia nhiệt phôi đến nhiệt độ cao, sau đó dùng lực ép từ máy dập và khuôn dập nóng để tạo ra hình dạng mong muốn.

Ở nhiệt độ cao, kim loại trở nên dẻo và dễ biến dạng hơn, nhờ đó quá trình tạo hình diễn ra thuận lợi, hạn chế nứt gãy và giảm lực dập cần thiết. Sau khi dập, chi tiết được làm nguội để ổn định cấu trúc vật liệu và đạt cơ tính mong muốn.

Trong thực tế, gia công dập nóng thường được áp dụng cho các loại vật liệu như:

• Thép cacbon
• Thép hợp kim
• Nhôm và hợp kim nhôm
• Một số kim loại màu khác

Phương pháp này đặc biệt phù hợp khi cần tạo hình các chi tiết kim loại có kích thước lớn, hình dạng phức tạp hoặc yêu cầu cơ tính cao.

2.2. Nguyên lý của quá trình dập nóng

Quá trình gia công dập nóng thường diễn ra theo các bước cơ bản sau:

• Gia nhiệt phôi: Phôi kim loại được đưa vào lò nung và gia nhiệt đến nhiệt độ thích hợp (thường từ vài trăm đến hơn 1000°C tùy loại vật liệu). Mục đích là làm kim loại trở nên dẻo hơn để dễ tạo hình.
• Đưa phôi vào khuôn dập nóng: Sau khi đạt nhiệt độ yêu cầu, phôi được đưa nhanh vào khuôn dập nóng đặt trên máy dập.
• Tạo hình bằng lực ép: Máy dập tạo lực ép lớn lên phôi kim loại, buộc vật liệu biến dạng và lấp đầy hình dạng của khuôn.
• Làm nguội và hoàn thiện sản phẩm: Sau khi tạo hình xong, chi tiết được làm nguội để ổn định cấu trúc kim loại trước khi thực hiện các bước gia công tiếp theo nếu cần.

Nhờ sự kết hợp giữa nhiệt độ cao, lực ép lớn và khuôn dập chính xác, công nghệ dập nóng cho phép tạo ra các chi tiết có độ bền cao, cấu trúc kim loại ổn định và hình dạng chính xác hơn so với nhiều phương pháp gia công khác.

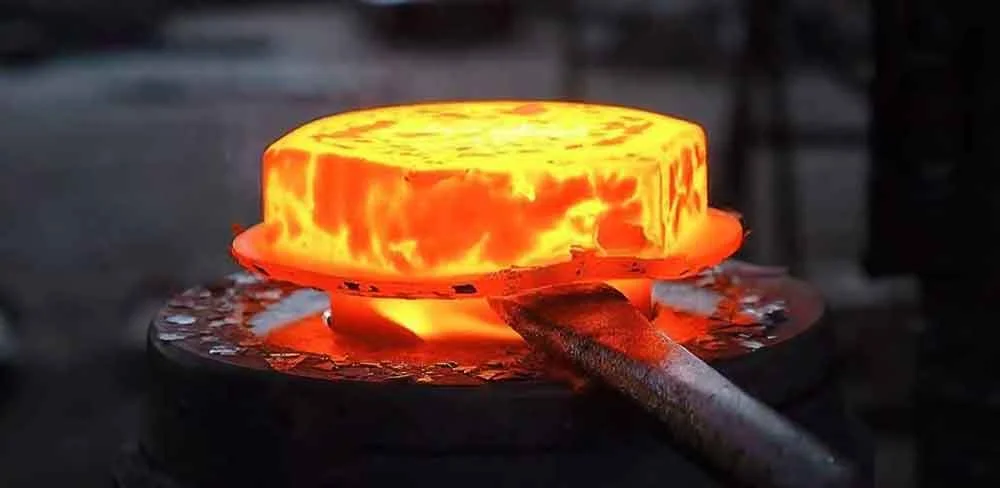

3. Cấu tạo hệ thống dập nóng

Để thực hiện quá trình dập nóng hiệu quả và ổn định, dây chuyền sản xuất thường bao gồm nhiều thiết bị hoạt động đồng bộ. Mỗi bộ phận đảm nhiệm một chức năng riêng, từ gia nhiệt phôi kim loại đến tạo hình và làm nguội sản phẩm sau khi dập.

3.1. Máy dập nóng

Máy dập là thiết bị tạo lực chính trong hệ thống gia công dập nóng. Nhiệm vụ của máy là tạo ra lực ép lớn để biến dạng phôi kim loại khi phôi đã được gia nhiệt.

Tùy theo yêu cầu sản xuất, các loại máy dập nóng phổ biến gồm:

• Máy dập cơ khí: tốc độ dập nhanh, phù hợp sản xuất hàng loạt
• Máy dập thủy lực: lực ép lớn, dễ kiểm soát hành trình
• Máy dập servo: điều khiển chính xác, tối ưu năng lượng

Lực dập của máy có thể dao động từ vài trăm tấn đến hàng nghìn tấn, tùy vào kích thước và vật liệu chi tiết cần gia công.

3.2. Hệ thống gia nhiệt phôi

Trước khi dập, phôi kim loại cần được gia nhiệt đến nhiệt độ thích hợp để tăng độ dẻo và giảm lực biến dạng.

Các phương pháp gia nhiệt phổ biến trong công nghệ dập nóng gồm:

• Lò nung điện trở
• Lò nung gas
• Gia nhiệt cảm ứng

Hệ thống gia nhiệt cần đảm bảo nhiệt độ ổn định và đồng đều, giúp phôi đạt trạng thái biến dạng tốt nhất trước khi đưa vào khuôn dập.

3.3. Khuôn dập nóng

Khuôn dập nóng là bộ phận trực tiếp tạo hình sản phẩm. Khi phôi kim loại được đặt vào khuôn và chịu lực ép từ máy dập, vật liệu sẽ biến dạng theo hình dạng của lòng khuôn.

Một bộ khuôn dập nóng thường gồm:

• Khuôn trên và khuôn dưới
• Lòng khuôn tạo hình chi tiết
• Hệ thống dẫn hướng
• Các chi tiết chịu nhiệt và chống mài mòn

Do làm việc ở nhiệt độ cao và chịu lực lớn, khuôn dập nóng thường được chế tạo từ thép hợp kim chịu nhiệt và chịu mài mòn cao.

3.4. Hệ thống làm mát và xử lý sau dập

Sau khi hoàn thành quá trình gia công dập nóng, chi tiết kim loại cần được làm nguội để ổn định cấu trúc vật liệu.

Tùy theo yêu cầu kỹ thuật, quá trình làm nguội có thể bao gồm:

• Làm nguội tự nhiên trong không khí
• Làm nguội bằng nước hoặc dầu
• Các phương pháp xử lý nhiệt bổ sung

Giai đoạn này giúp sản phẩm đạt được độ bền, độ cứng và cơ tính mong muốn trước khi chuyển sang các công đoạn gia công tiếp theo.

4. Công nghệ dập nóng trong sản xuất hiện đại

Trong ngành cơ khí và luyện kim, công nghệ dập nóng được phát triển nhằm tối ưu quá trình tạo hình kim loại ở nhiệt độ cao. Nhờ sự kết hợp giữa hệ thống gia nhiệt, máy dập công suất lớn và khuôn dập nóng chính xác, phương pháp này cho phép sản xuất các chi tiết kim loại có hình dạng phức tạp với độ bền cao và chất lượng ổn định.

4.1. Quy trình công nghệ dập nóng

Một quy trình gia công dập nóng tiêu chuẩn thường bao gồm các bước chính sau:

• Gia nhiệt phôi: Phôi kim loại được đưa vào lò nung và gia nhiệt đến nhiệt độ phù hợp với từng loại vật liệu. Mục tiêu là làm kim loại trở nên dẻo hơn, giúp quá trình tạo hình diễn ra thuận lợi.
• Đưa phôi vào khuôn dập: Sau khi đạt nhiệt độ yêu cầu, phôi được chuyển nhanh vào khuôn dập nóng để hạn chế thất thoát nhiệt.
• Dập tạo hình: Máy dập tạo lực ép lớn, buộc kim loại biến dạng và lấp đầy lòng khuôn, từ đó tạo ra hình dạng chi tiết theo thiết kế.
• Làm nguội và hoàn thiện: Sau khi dập, sản phẩm được làm nguội và có thể trải qua các công đoạn xử lý tiếp theo như cắt ba via, gia công tinh hoặc xử lý nhiệt để đạt cơ tính mong muốn.

4.2. Các phương pháp dập nóng phổ biến

Tùy theo đặc điểm sản phẩm và yêu cầu kỹ thuật, công nghệ dập nóng có thể được triển khai theo nhiều phương pháp khác nhau.

• Dập nóng trong khuôn hở (Open-die forging): Phôi kim loại được dập giữa hai bề mặt khuôn đơn giản. Phương pháp này thường dùng cho các chi tiết lớn hoặc cần biến dạng nhiều.
• Dập nóng trong khuôn kín (Closed-die forging): Phôi kim loại được ép trong lòng khuôn có hình dạng xác định, giúp tạo ra các chi tiết có độ chính xác cao và hình dạng phức tạp.
• Dập nóng chính xác (Precision forging): Đây là phương pháp dập nóng hiện đại, cho phép tạo ra sản phẩm gần với kích thước cuối cùng, giảm nhu cầu gia công sau dập và tiết kiệm vật liệu.

Nhờ sự phát triển của gia công khuôn dập nóng và công nghệ máy dập hiện đại, các phương pháp dập nóng ngày càng đạt độ chính xác cao và được ứng dụng rộng rãi trong nhiều ngành công nghiệp.

5. Ưu điểm và hạn chế của gia công dập nóng

Trong nhiều ngành sản xuất cơ khí và công nghiệp nặng, gia công dập nóng được lựa chọn khi cần tạo hình kim loại có độ dày lớn hoặc yêu cầu cơ tính cao. Tuy nhiên, giống như bất kỳ phương pháp gia công nào, dập nóng cũng có những ưu điểm và hạn chế riêng cần được xem xét khi áp dụng trong sản xuất.

5.1. Ưu điểm của dập nóng

• Tạo hình các chi tiết phức tạp: Nhờ kim loại được gia nhiệt đến trạng thái dẻo, quá trình dập nóng cho phép tạo hình các chi tiết có cấu trúc phức tạp mà vẫn đảm bảo tính ổn định của vật liệu.
• Cải thiện cơ tính của vật liệu: Quá trình biến dạng ở nhiệt độ cao giúp cấu trúc hạt kim loại được sắp xếp lại, từ đó tăng độ bền, độ dẻo và khả năng chịu tải của sản phẩm.
• Phù hợp sản xuất chi tiết kích thước lớn: So với dập nguội, công nghệ dập nóng có thể gia công các chi tiết có kích thước lớn hoặc độ dày cao mà không cần lực dập quá lớn.
• Hiệu quả trong sản xuất hàng loạt: Khi sử dụng khuôn dập nóng chính xác, quá trình sản xuất có thể đạt năng suất cao và đảm bảo độ đồng đều giữa các sản phẩm.

5.2. Hạn chế của dập nóng

• Yêu cầu hệ thống gia nhiệt phôi: Để thực hiện gia công dập nóng, cần có hệ thống lò nung hoặc thiết bị gia nhiệt chuyên dụng, làm tăng chi phí đầu tư ban đầu.
• Chi phí chế tạo khuôn dập cao: Do làm việc ở nhiệt độ và áp lực lớn, khuôn dập nóng cần được chế tạo từ vật liệu chịu nhiệt và chịu mài mòn tốt, khiến chi phí sản xuất khuôn tương đối cao.
• Khó kiểm soát biến dạng và kích thước chính xác tuyệt đối: So với dập nguội hoặc một số phương pháp gia công tinh, quá trình dập nóng có thể phát sinh sai số nhỏ do sự giãn nở nhiệt và biến dạng vật liệu.
• Yêu cầu kiểm soát nhiệt độ chặt chẽ: Trong công nghệ dập nóng, việc kiểm soát nhiệt độ phôi và khuôn là yếu tố quan trọng để đảm bảo chất lượng sản phẩm và tuổi thọ khuôn.

6. Vai trò của khuôn dập nóng trong quá trình gia công

Trong công nghệ dập nóng, khuôn không chỉ tạo hình sản phẩm mà còn ảnh hưởng trực tiếp đến độ chính xác, tuổi thọ thiết bị và năng suất của toàn bộ dây chuyền sản xuất. Vì phải làm việc trong điều kiện nhiệt độ cao và áp lực lớn, khuôn dập nóng đòi hỏi yêu cầu kỹ thuật và vật liệu chế tạo đặc biệt.

6.1. Vai trò của khuôn dập nóng

Trong quá trình gia công dập nóng, khuôn đảm nhiệm nhiều chức năng quan trọng:

• Tạo hình chi tiết theo thiết kế
• Kiểm soát dòng chảy của kim loại trong quá trình biến dạng
• Đảm bảo độ chính xác kích thước và hình dạng sản phẩm
• Ảnh hưởng trực tiếp đến năng suất và chất lượng sản xuất

Một bộ khuôn dập nóng được thiết kế hợp lý giúp kim loại điền đầy lòng khuôn tốt hơn, giảm khuyết tật và tăng độ đồng đều giữa các sản phẩm.

6.2. Yêu cầu kỹ thuật của khuôn dập nóng

Do làm việc trong môi trường khắc nghiệt, khuôn dập nóng cần đáp ứng nhiều yêu cầu kỹ thuật như:

• Khả năng chịu nhiệt độ cao
• Khả năng chịu áp lực lớn
• Chống mài mòn và nứt nhiệt
• Duy trì độ ổn định hình dạng khuôn

Để đáp ứng các yêu cầu này, khuôn thường được chế tạo từ các loại thép khuôn chuyên dụng như H13 hoặc SKD61.

6.3. Tầm quan trọng của gia công khuôn dập nóng

Quá trình gia công khuôn dập nóng cần độ chính xác cao và quy trình kiểm soát nghiêm ngặt. Thiết kế khuôn hợp lý giúp:

• Tối ưu dòng chảy kim loại
• Giảm khuyết tật sản phẩm
• Tăng tuổi thọ khuôn
• Nâng cao hiệu quả sản xuất

Vì vậy, trong nhiều dây chuyền gia công dập nóng, khuôn dập được xem là yếu tố cốt lõi quyết định hiệu quả của toàn bộ quá trình sản xuất.

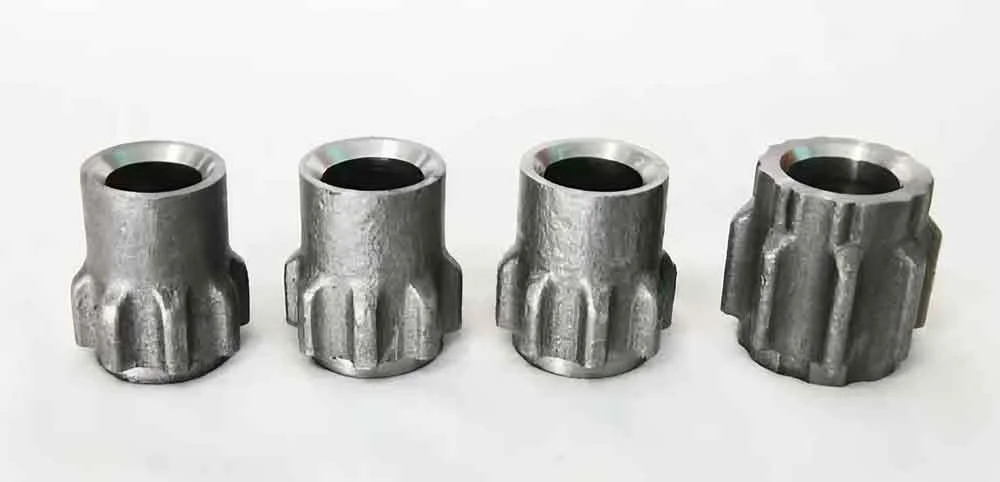

7. Ứng dụng của dập nóng trong công nghiệp

Nhờ khả năng tạo hình kim loại ở nhiệt độ cao, dập nóng được ứng dụng rộng rãi trong nhiều lĩnh vực sản xuất công nghiệp. Phương pháp này đặc biệt phù hợp với các chi tiết yêu cầu độ bền cơ học cao hoặc có hình dạng phức tạp.

7.1. Ngành ô tô và cơ khí chế tạo

Trong ngành sản xuất ô tô và máy móc công nghiệp, gia công dập nóng được sử dụng để chế tạo nhiều chi tiết chịu lực quan trọng như:

• Trục khuỷu
• Thanh truyền
• Bánh răng
• Các chi tiết kết cấu chịu tải

Những sản phẩm này yêu cầu độ bền cao và cấu trúc kim loại ổn định, điều mà công nghệ dập nóng có thể đáp ứng tốt.

7.2. Sản xuất linh kiện kim loại

Nhiều linh kiện cơ khí được tạo hình bằng dập nóng để đảm bảo độ chính xác và độ bền của sản phẩm. Các chi tiết thường được gia công theo phương pháp này gồm:

• Linh kiện máy công nghiệp
• Phụ tùng thiết bị cơ khí
• Chi tiết máy có hình dạng phức tạp

Nhờ sử dụng khuôn dập nóng chính xác, các chi tiết sau khi dập có thể đạt kích thước gần với sản phẩm hoàn thiện, giảm nhu cầu gia công tiếp theo.

7.3. Gia công kết cấu và chi tiết chịu lực

Trong nhiều ngành công nghiệp nặng, gia công dập nóng được sử dụng để sản xuất các chi tiết kim loại có kích thước lớn hoặc phải chịu tải trọng cao.

Ví dụ:

• Chi tiết kết cấu máy
• Phụ kiện cơ khí chịu lực
• Các bộ phận kim loại trong thiết bị công nghiệp

Nhờ khả năng tạo hình kim loại ở nhiệt độ cao, dập nóng giúp sản phẩm đạt được độ bền và độ ổn định tốt hơn so với nhiều phương pháp gia công khác.

8. So sánh dập nóng và dập nguội

Trong gia công kim loại, hai phương pháp phổ biến nhất là dập nóng và dập nguội. Mỗi phương pháp có đặc điểm riêng và được lựa chọn tùy theo yêu cầu kỹ thuật của sản phẩm.

9. Kinh nghiệm lựa chọn giải pháp gia công dập nóng

Khi triển khai gia công dập nóng, doanh nghiệp cần đánh giá một số yếu tố kỹ thuật quan trọng để đảm bảo hiệu quả sản xuất và chất lượng sản phẩm. Việc lựa chọn đúng thiết bị và khuôn dập nóng phù hợp sẽ giúp quá trình tạo hình kim loại diễn ra ổn định và tiết kiệm chi phí.

• Lựa chọn vật liệu phù hợp: Không phải mọi kim loại đều phù hợp với dập nóng. Các vật liệu như thép cacbon, thép hợp kim hoặc nhôm thường được sử dụng trong công nghệ dập nóng nhờ khả năng biến dạng tốt khi gia nhiệt.
• Thiết kế khuôn dập nóng chính xác: Khuôn đóng vai trò quyết định đến hình dạng và độ chính xác của sản phẩm. Vì vậy, quá trình gia công khuôn dập nóng cần được thực hiện bởi đơn vị có kinh nghiệm để đảm bảo khuôn chịu được nhiệt độ và lực dập lớn.
• Kiểm soát nhiệt độ và lực dập: Nhiệt độ phôi và lực ép của máy dập cần được kiểm soát phù hợp với từng loại vật liệu. Điều này giúp kim loại biến dạng đúng cách và hạn chế các lỗi như nứt hoặc biến dạng không mong muốn.
• Lựa chọn giải pháp sản xuất phù hợp: Đối với các dây chuyền sản xuất lớn, việc đầu tư hệ thống gia công dập nóng đồng bộ từ gia nhiệt, máy dập đến khuôn dập sẽ giúp nâng cao năng suất và đảm bảo chất lượng ổn định cho sản phẩm.

Có thể thấy rằng dập nóng là một trong những phương pháp tạo hình kim loại quan trọng trong ngành cơ khí và sản xuất công nghiệp. Nhờ khả năng gia công ở nhiệt độ cao, phương pháp này giúp vật liệu đạt độ dẻo tốt hơn, tạo ra các chi tiết có độ bền cao và hình dạng phức tạp.

Bên cạnh đó, sự phát triển của công nghệ dập nóng và các giải pháp gia công khuôn dập nóng hiện đại đang giúp nâng cao năng suất, giảm chi phí sản xuất và cải thiện chất lượng sản phẩm trong nhiều lĩnh vực công nghiệp.

Việc hiểu rõ nguyên lý, đặc điểm và ứng dụng của phương pháp này sẽ giúp doanh nghiệp lựa chọn đúng giải pháp gia công, tối ưu quy trình sản xuất và khai thác hiệu quả hơn các công nghệ dập nóng trong thực tế.
