Giải pháp dập tôn tấm chuyên nghiệp trong gia công tấm

Dập tôn là giải pháp gia công kim loại hiệu quả, năng suất cao và chi phí tối ưu. Bài viết dưới đây sẽ giúp bạn nắm rõ quy trình, các phương pháp dập tôn, cách chọn máy phù hợp và báo giá mới nhất phù hợp cho nhà máy của bạn. Cùng theo dõi nhé!

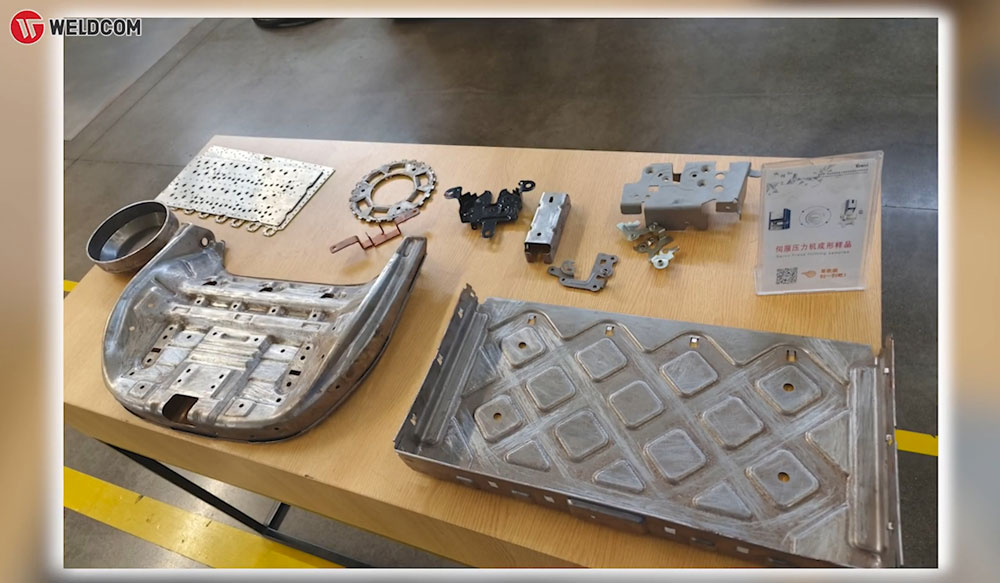

1. Dập tôn là gì?

Dập tôn là quá trình tạo hình kim loại bằng cách dùng lực ép mạnh đưa tấm tôn vào khuôn dập chuyên dụng, từ đó tạo ra sản phẩm có hình dáng theo thiết kế. Công nghệ dập tôn có thể áp dụng cho nhiều loại vật liệu như thép, inox, nhôm và đặc biệt phổ biến trong sản xuất hàng loạt.

In dập tôn, chất lượng sản phẩm phụ thuộc vào:

• Lực ép và độ ổn định của máy dập
• Độ chính xác của khuôn dập
• Tính chất cơ học của tôn (độ cứng, độ đàn hồi…)

Phương pháp dập tôn tấm có thể thực hiện nhiều dạng tạo hình khác nhau như:

• Cắt biên dạng
• Uốn – gấp nhẹ
• Tạo hình 3D, dập nổi, dập logo
• Dập sâu (deep drawing)

Nhờ khả năng tạo hình đa dạng, dập tôn là công nghệ chủ lực trong dây chuyền sản xuất công nghiệp, đặc biệt khi yêu cầu sản lượng lớn và chất lượng đồng đều.

Dập tôn và chấn tôn khác gì nhau?

2. Vai trò của công nghệ dập tôn trong sản xuất hiện đại

Trong bối cảnh công nghiệp hóa và tự động hóa diễn ra mạnh mẽ, dập tôn trở thành một trong những công nghệ cốt lõi trong gia công kim loại tấm. Không chỉ giúp tăng năng suất, đảm bảo độ chính xác, công nghệ dập tôn còn là nền tảng để doanh nghiệp nâng cấp dây chuyền sản xuất theo tiêu chuẩn hiện đại. Dưới đây là những vai trò nổi bật của dập tôn trong sản xuất công nghiệp hiện nay.

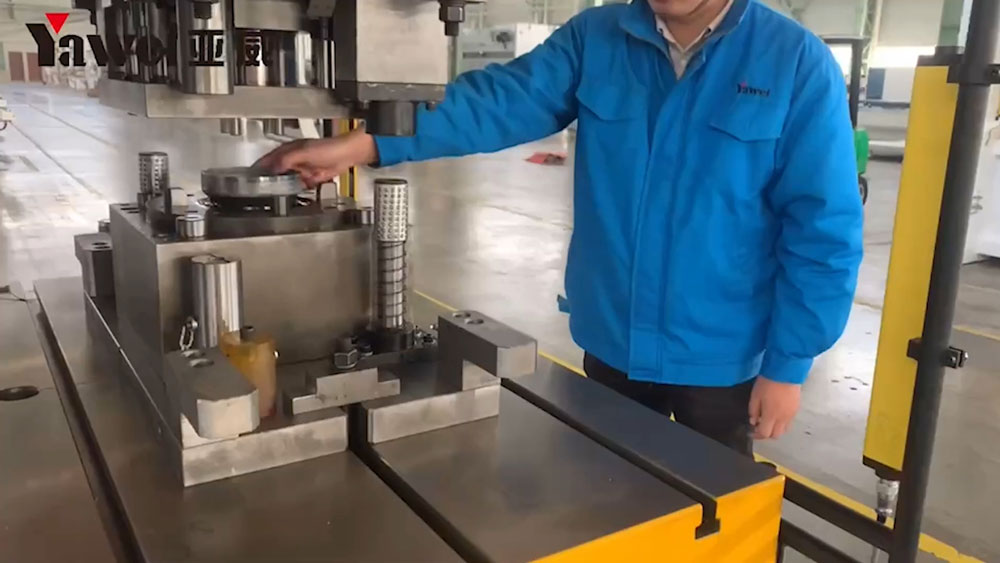

2.1. Tăng năng suất và rút ngắn đáng kể thời gian sản xuất

Công nghệ dập tôn cho phép thực hiện hàng trăm đến hàng nghìn chu kỳ trong một giờ, vượt xa so với gia công thủ công hoặc bán tự động. Nhờ lực ép lớn và tốc độ hành trình ổn định, máy dập có khả năng:

• Gia công lô sản phẩm lớn trong thời gian ngắn
• Duy trì sản xuất 24/7 trên các dòng máy công nghiệp
• Máy dập tôn tấm rút ngắn tiến độ dự án và tối ưu chi phí sản xuất

Đây là yếu tố then chốt với các doanh nghiệp cần đáp ứng đơn hàng lớn và yêu cầu tiến độ gấp.

2.2. Đảm bảo độ chính xác, tính đồng nhất và giảm lỗi sản xuất

Sản phẩm dập tôn thường yêu cầu độ chính xác cao, đặc biệt trong ngành tủ điện, ô tô, điện tử và cơ khí chính xác. Công nghệ dập CNC/servo giúp:

• Kiểm soát lực ép và hành trình theo đơn vị micromet
• Giảm sai số lặp lại giữa các chi tiết
• Hạn chế nứt mép, cong vênh, ba via
• Giảm phế phẩm và chi phí chỉnh sửa sản phẩm

Nhờ máy dập tôn tấm CNC, chất lượng sản phẩm luôn ổn định, phù hợp dây chuyền lắp ráp tự động.

2.3. Tạo hình phức tạp – khả năng mà nhiều công nghệ khác không đáp ứng được

Khác với chấn tôn hay cắt laser vốn chỉ xử lý được các biên dạng đơn giản, dập tôn cho phép tạo hình đa chiều với độ sâu và hình dạng phức tạp, bao gồm:

• Dập sâu (deep drawing) như chậu rửa, nồi, chảo
• Dập nổi logo, hoa văn, ký hiệu
• Ép gân tăng cứng
• Đột lỗ, cắt viền, tạo hình 3D
• Định hình chi tiết tổng hợp trong một chu trình dập

Nhờ đó, dập tôn trở thành giải pháp không thể thay thế trong sản xuất hàng gia dụng, ô tô – xe máy, điện tử và thiết bị công nghiệp.

2.4. Tối ưu chi phí sản xuất và giảm phụ thuộc nhân công

Khi vận hành máy dập tôn hiện đại:

• Một người có thể quản lý nhiều máy
• Chi phí nhân công giảm đáng kể
• Tỷ lệ lỗi thấp → giảm chi phí phế phẩm
• Khuôn dập dùng lâu dài, chi phí sản xuất/chi tiết thấp

Năng lực tiết kiệm này giúp doanh nghiệp cải thiện lợi nhuận và tăng năng lực cạnh tranh.

2.5. Máy dập tôn CNC dễ dàng tích hợp tự động hóa

Công nghệ dập tôn phù hợp với các hệ thống hiện đại trong sản xuất:

• Robot gắp – đặt phôi
• Hệ thống cấp phôi – thu phôi tự động
• Kiểm tra chất lượng bằng camera AI
• Tích hợp vào dây chuyền FMS, MES, ERP

Nhờ tính tương thích cao, dập tôn trở thành một điểm quan trọng trong lộ trình chuyển đổi số và tự động hóa của doanh nghiệp.

2.6. Hòa nhịp cùng các xu hướng công nghệ mới trên thế giới

Công nghệ dập tôn không ngừng phát triển để đáp ứng nhu cầu vật liệu mới, độ chính xác cao và tối ưu hóa quy trình sản xuất. Một số xu hướng nổi bật bao gồm:

• Tự động hóa toàn diện quy trình dập: Ứng dụng robot công nghiệp, cấp phôi tự động, cảm biến thông minh và kiểm tra chất lượng trực tuyến giúp đảm bảo tốc độ cao và độ ổn định tuyệt đối.
• Công nghệ dập tiên tiến: Máy dập tôn cho phép dập tốc độ cao, dập hình sâu hoặc tạo hình đặc thù với dung sai cực nhỏ.
• Sử dụng vật liệu mới: Thép cường độ cao, hợp kim nhôm, thép mạ, thậm chí composite đang được đưa vào dập tôn để đáp ứng nhu cầu nhẹ – bền – chống ăn mòn tốt hơn.

Ứng dụng trí tuệ nhân tạo (AI): AI hỗ trợ:

• Thiết kế – tối ưu khuôn dập
• Dự đoán biến dạng và tối ưu lực ép
• Kiểm tra lỗi bề mặt bằng thị giác máy
• Phân tích dữ liệu để giảm downtime và tăng tuổi thọ thiết bị

Sự kết hợp giữa AI và công nghệ dập tạo tiền đề cho “nhà máy dập thông minh”.

Xem thêm: Máy dập inox tấm

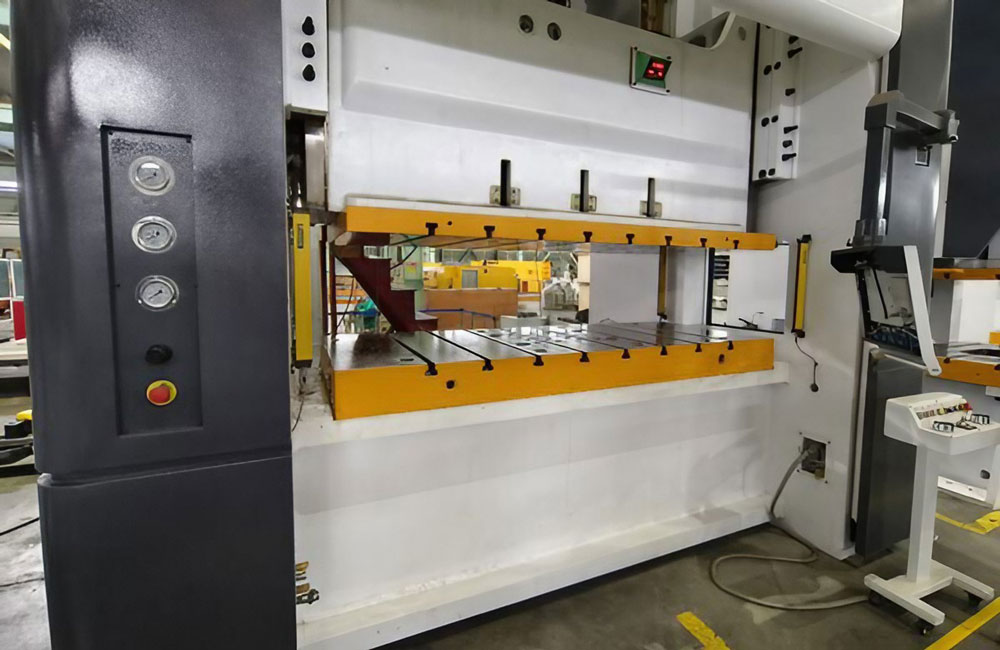

3. Ưu điểm của phương pháp dập tôn

Bên cạnh vai trò quan trọng trong sản xuất công nghiệp, dập tôn còn sở hữu nhiều ưu điểm kỹ thuật vượt trội so với các phương pháp gia công kim loại khác như cắt gọt, hàn, đúc hoặc chấn thông thường. Những ưu điểm này lý giải vì sao dập tôn luôn là lựa chọn ưu tiên trong các dây chuyền sản xuất hàng loạt.

3.1. Năng suất vượt trội cho sản xuất hàng loạt

Dập tôn đặc biệt phù hợp với sản xuất số lượng lớn nhờ:

• Thời gian chu kỳ ngắn
• Khả năng vận hành liên tục
• Một bộ khuôn dập có thể tạo ra hàng nghìn đến hàng triệu chi tiết giống nhau

Điều này khó đạt được với phương pháp cắt gọt hoặc gia công cơ truyền thống.

3.2. Máy dập tôn có độ chính xác cao, tính lặp lại tuyệt đối

Khuôn dập được tạo ra với dung sai rất nhỏ, giúp sản phẩm:

• Đồng nhất giữa các lô sản xuất
• Đạt độ chính xác cao trong lắp ráp
• Giảm tối đa lỗi kích thước

Đây là ưu điểm vượt trội của dập tôn so với đúc, hàn hoặc tạo hình thủ công.

3.3. Chi phí sản xuất thấp khi sản lượng lớn

Mặc dù chi phí đầu tư khuôn ban đầu cao, dập tôn lại mang lại hiệu quả kinh tế vượt trội trong sản xuất hàng loạt:

• Chi phí trên mỗi sản phẩm giảm mạnh theo thời gian
• Quy trình ổn định, ít phải chỉnh máy
• Tỷ lệ phế phẩm thấp

Điều này khiến dập tôn trở thành lựa chọn tối ưu cho ngành ô tô, điện tử, gia dụng và thiết bị công nghiệp.

3.4. Khả năng tạo hình đa dạng và phức tạp

So với chấn tôn hoặc cắt gọt, dập tôn có thể:

• Tạo hình 3D phức tạp
• Dập sâu vật liệu để tạo chậu, nồi, linh kiện dạng chén
• Dập nổi logo, ký hiệu
• Tạo gân tăng cứng, biên dạng cong hoặc dạng vòm
• Đột lỗ, cắt biên dạng trong cùng một chu trình

Khả năng linh hoạt này giúp dập tôn đáp ứng nhiều nhóm sản phẩm khác nhau.

3.5. Tiết kiệm nguyên liệu – giảm phế liệu

Quá trình dập thường tạo ít phế liệu hơn so với cắt gọt vì:

• Vật liệu không bị bóc tách
• Tối ưu dòng chảy kim loại trong khuôn
• Thiết kế khuôn dập có thể tận dụng tối đa diện tích tấm tôn

Máy dập tôn tấm phù hợp với xu hướng sản xuất xanh, tiết kiệm nguyên vật liệu.

3.6. Tăng độ bền cơ học của vật liệu

Biến dạng dẻo trong quá trình dập làm:

• Tăng độ cứng bề mặt
• Tăng khả năng chịu lực của chi tiết
• Giảm nguy cơ rạn nứt khi sử dụng

Đây là ưu điểm rõ rệt so với các phương pháp gia công như đúc (dễ rỗ khí) hoặc hàn (dễ tạo biến dạng nhiệt).

Tham khảo: Máy dập 200 tấn

4. Các phương pháp dập tôn phổ biến

Trong sản xuất kim loại tấm, dập tôn được thực hiện theo nhiều phương pháp khác nhau, tùy thuộc vào vật liệu, độ phức tạp của chi tiết và yêu cầu về độ chính xác. Dưới đây là những phương pháp dập tôn được sử dụng rộng rãi nhất trong công nghiệp hiện đại.

4.1. Dập tôn nguội (Cold Stamping)

Mô tả: Dập nguội được tiến hành ở nhiệt độ phòng, vật liệu không cần nung nóng trước khi ép. Tấm kim loại được đưa vào giữa chày – cối và bị biến dạng theo hình dạng khuôn dập khi máy tác động lực.

Ưu điểm của dập tôn nguội:

• Chi phí sản xuất thấp, không cần lò nung.
• Độ chính xác kích thước cao.
• Bề mặt thành phẩm nhẵn, độ bóng tốt.
• Tốc độ dập nhanh, phù hợp sản xuất hàng loạt.

Nhược điểm của dập tôn nguội:

• Độ biến dạng của vật liệu bị hạn chế, khó dập các hình dạng quá sâu.
• Yêu cầu khuôn có độ cứng lớn, đặc biệt với thép/inox cứng.

Ứng dụng: Vỏ điện thoại, linh kiện điện tử, đồ gia dụng, panel kim loại mỏng, tấm trang trí…

4.2. Dập tôn nóng (Hot Stamping / Hot Forming)

Mô tả: Vật liệu được nung đến nhiệt độ cao (thường 500–950°C tùy loại thép) trước khi đưa vào khuôn dập. Khi nóng lên, kim loại mềm hơn và dễ tạo hình sâu.

Ưu điểm của dập tôn nóng:

• Tạo hình được các chi tiết phức tạp, độ sâu lớn.
• Phù hợp với thép cường độ cao và vật liệu khó biến dạng.
• Sau dập, vật liệu có thể được tôi trong khuôn → độ bền tăng đáng kể.

Nhược điểm của dập tôn nóng:

• Chi phí đầu tư cao (lò nung, điều khiển nhiệt).
• Độ chính xác thấp hơn dập nguội nếu không kiểm soát tốt quá trình.
• Bề mặt dễ bị oxy hóa cần xử lý thêm.

Ứng dụng: Khung xe ô tô, linh kiện chịu lực, kết cấu công nghiệp nặng, phụ tùng hàng không.

4.3. Dập tôn thủy lực (Hydraulic Press Stamping)

Mô tả: Sử dụng áp lực dầu thủy lực để tạo lực ép. Lực dập có thể điều khiển tuyến tính và cực kỳ ổn định.

Ưu điểm của dập tôn thủy lực:

• Lực dập lớn và đồng đều → tạo hình đẹp, ít ba via.
• Dễ điều chỉnh lực ép theo sản phẩm.
• Phù hợp dập sâu, dập biên dạng phức tạp, yêu cầu hành trình dài.

Nhược điểm của dập tôn thủy lực:

• Tốc độ chậm hơn máy dập cơ.
• Chi phí đầu tư – bảo trì hệ thống thủy lực cao hơn.

Ứng dụng: Bồn – chậu inox, vỏ thiết bị, linh kiện ô tô kích thước lớn, chi tiết dập sâu hoặc yêu cầu lực cao.

4.4. Dập cơ khí (Mechanical Stamping)

Mô tả: Lực dập truyền qua cơ cấu trục khuỷu – bánh đà. Tốc độ dập rất nhanh, phù hợp với sản xuất hàng loạt quy mô lớn.

Ưu điểm của dập tôn cơ khí:

• Tốc độ dập vượt trội.
• Năng suất cao, giảm thời gian chu kỳ.
• Chi phí đầu tư thấp hơn dập thủy lực.
• Vận hành và bảo trì đơn giản.

Nhược điểm của dập tôn cơ khí:

• Lực dập không đều như thủy lực.
• Hạn chế với vật liệu cứng, biên dạng phức tạp.

Ứng dụng: Linh kiện điện tử, phụ tùng xe máy, bản mã, nắp vỏ tôn mỏng.

4.5. Các phương pháp dập đặc biệt

Ngoài các phương pháp dập tôn tấm truyền thống, công nghiệp hiện đại còn sử dụng nhiều kỹ thuật dập nâng cao:

• Dập lũy tiến (Progressive Stamping): Một cuộn vật liệu đi qua nhiều trạm khuôn → mỗi trạm tạo một phần chi tiết → Cho phép sản xuất tốc độ cao, độ đồng nhất tuyệt đối.
• Dập chuyển (Transfer Stamping): Chi tiết được chuyển từ khuôn này sang khuôn khác trong cùng một máy → Phù hợp sản phẩm lớn, hình dạng phức tạp.
• Dập sâu (Deep Drawing): Biến tấm kim loại thành dạng cốc – chén – bồn sâu → Ứng dụng nhiều trong đồ gia dụng, inox công nghiệp.
• Dập nông (Shallow Forming): Tạo biên dạng nông, ít độ sâu, phổ biến trong vỏ tủ điện, panel kim loại.

5. Quy trình dập tôn tiêu chuẩn trong sản xuất công nghiệp

Quy trình dập tôn hiện đại không chỉ dừng lại ở việc ép vật liệu theo khuôn mà còn bao gồm nhiều bước kỹ thuật nhằm đảm bảo độ chính xác, tính lặp lại và chất lượng bề mặt. Dưới đây là quy trình tiêu chuẩn đang được áp dụng tại các nhà máy gia công kim loại tấm.

Bước 1: Thiết kế bản vẽ kỹ thuật và mô phỏng dập

Bản vẽ kỹ thuật là nền tảng quan trọng nhất trong quá trình dập tôn. Giai đoạn này bao gồm:

• Thiết kế chi tiết sản phẩm bằng phần mềm CAD (AutoCAD, SolidWorks…).
• Xác định kích thước, dung sai, bán kính góc, độ sâu dập và yêu cầu bề mặt.

Với sản phẩm phức tạp, kỹ sư thực hiện mô phỏng CAE (dập sâu, biến dạng dẻo, phân phối ứng suất) để dự đoán lỗi như: Nhăn mép, rách vật liệu, hồi đàn,… Việc mô phỏng giúp tối ưu khuôn và giảm lỗi ngay từ đầu.

Bước 2: Chế tạo và kiểm tra khuôn dập

Khuôn dập (chày – cối) được xem là “trái tim” của quá trình dập tôn. Quy trình chế tạo khuôn bao gồm:

• Gia công thép khuôn (SKD11, SKD61, Cr12MoV…) bằng CNC, mài tinh, cắt dây EDM.
• Xử lý nhiệt để tăng độ cứng và khả năng chống mài mòn.
• Kiểm tra dung sai khuôn bằng CMM hoặc đo biên dạng 3D.

Khuôn phải đạt độ chính xác cao để đảm bảo sản phẩm đồng nhất và giảm hao mòn khi dập số lượng lớn.

Bước 3: Chuẩn bị vật liệu tôn

Trước khi dập tôn tấm, vật liệu tôn phải được kiểm tra và xử lý sơ bộ:

• Kiểm tra độ dày, độ phẳng, cơ tính của vật liệu (tôn mạ, thép cán nguội, inox, nhôm…).
• Làm sạch dầu, bụi để tránh lỗi trượt khuôn và vết xước.
• Cắt phôi đúng kích thước nếu không dùng cuộn.
• Xác định hướng cán của vật liệu để tránh nứt khi dập sâu.

Vật liệu đầu vào càng ổn định → sản phẩm càng chính xác.

Bước 4: Tiến hành dập tôn trên máy

Giai đoạn chính của quy trình:

• Lắp khuôn vào máy dập (cơ khí, thủy lực, servo hoặc máy dập lũy tiến).
• Căn chỉnh điểm TDC (Top Dead Center) để đảm bảo hành trình phù hợp.
• Đưa phôi tôn vào máy bằng tay, cấp phôi tự động hoặc robot.
• Máy tạo lực ép và vật liệu biến dạng theo khuôn.

Các công đoạn dập tôn thường bao gồm:

• Đột lỗ
• Cắt biên
• Uốn nhẹ
• Dập nổi logo/ký hiệu
• Tạo gân tăng cứng
• Dập sâu

Ở dây chuyền hiện đại, toàn bộ quy trình được giám sát bằng cảm biến lực, cảm biến hành trình và hệ thống camera để hạn chế lỗi.

Bước 5: Kiểm tra chất lượng và xử lý bề mặt

Sau khi dập tôn, sản phẩm được kiểm tra theo tiêu chuẩn chất lượng:

• Kiểm tra kích thước bằng thước đo, CMM hoặc máy quét biên dạng 3D.
• Kiểm tra hình dạng: góc, độ sâu, biên dạng cạnh.
• Kiểm tra bề mặt: xước, móp, ba via, cong vênh.

Tùy vào yêu cầu sản phẩm, có thể thực hiện thêm các công đoạn:

• Mài, bo cạnh
• Đánh bóng inox
• Mạ điện, sơn tĩnh điện
• Tẩy dầu, phủ chống gỉ

Đây là bước quan trọng để sản phẩm đạt tiêu chuẩn trước khi chuyển sang lắp ráp hoặc đóng gói.

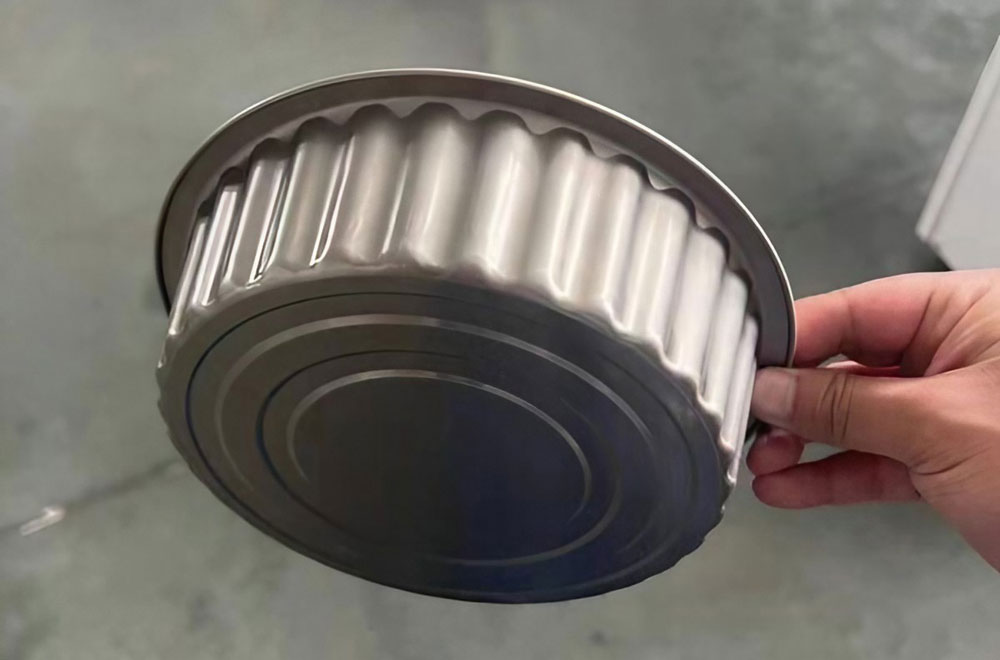

6. Ứng dụng của dập tôn trong công nghiệp

Công nghệ dập tôn giữ vai trò trụ cột trong nhiều lĩnh vực sản xuất hiện đại nhờ khả năng tạo hình nhanh, chính xác và phù hợp sản xuất hàng loạt. Dưới đây là những nhóm ứng dụng nổi bật nhất của dập tôn trong công nghiệp.

6.1. Ngành điện – điện tử và tủ bảng điện

Dập tôn là công nghệ chủ lực trong sản xuất các thiết bị điện – điện tử vì yêu cầu độ chính xác kích thước rất cao.

Ứng dụng phổ biến của máy dập tôn tấm CNC:

• Vỏ tủ điện trung – hạ thế
• Vỏ thiết bị điện tử, panel điều khiển
• Nắp che, khay cáp, máng điện
• Mặt bích, đường ray gắn linh kiện
• Tấm che bảo vệ thiết bị công nghiệp

Lý do sử dụng máy dập tôn tấm CNC:

• Đảm bảo độ chính xác lỗ, khe và biên dạng để lắp đặt thiết bị điện
• Bề mặt sản phẩm đẹp, ít ba via, dễ sơn tĩnh điện
• Năng suất cao, phù hợp sản xuất hàng loạt theo từng model tủ điện

6.2. Công nghiệp ô tô – xe máy

Đây là lĩnh vực ứng dụng dập tôn mạnh nhất, đặc biệt ở các chi tiết mỏng, yêu cầu độ bền cao.

Các chi tiết thường dập:

• Khung vỏ xe, thân vỏ
• Nắp capo, cửa xe (dập nguội / dập nóng)
• Giá đỡ, gân tăng cứng
• Các chi tiết dập sâu như vỏ cụm phanh, vỏ lọc

Ưu điểm nổi bật khi sử dụng máy dập tôn tấm CNC:

• Tạo hình phức tạp, trọng lượng nhẹ nhưng vẫn đảm bảo độ cứng
• Tính đồng nhất cao → rất quan trọng trong ngành ô tô
• Kết hợp dập nguội và dập nóng để đạt độ bền tiêu chuẩn châu Âu

6.3. Ngành gia dụng và inox công nghiệp

Hàng gia dụng là một trong những lĩnh vực sử dụng dập tôn rộng nhất do yêu cầu sản xuất số lượng lớn.

Ứng dụng của máy dập tôn tấm CNC trong ngành bao gồm:

• Chậu rửa inox, nồi – chảo dập sâu
• Thân máy giặt, bếp gas, lò nướng
• Thân quạt, thân máy lọc nước
• Bồn chứa nước inox
• Phụ kiện tủ bếp, tay nắm, kệ
• Tấm inox trang trí nội thất

Tại sao dùng nên dùng máy dập tôn tấm CNC?

• Tạo hình cong, sâu, khối 3D → không thể thực hiện bằng chấn
• Bề mặt đẹp, độ dày đồng đều
• Độ bền cao, phù hợp sản phẩm dân dụng sử dụng lâu dài

6.4. Công nghiệp cơ khí – chế tạo máy

Dập tôn hiện diện trong hầu hết các nhà máy cơ khí nhờ khả năng tạo biên dạng nhanh và đồng nhất.

Chi tiết thường được dập:

• Khung máy, nắp che, vỏ bảo vệ
• Bản mã, gá đỡ, chân đế
• Tấm che dây curoa, tấm chắn an toàn
• Lá thép trong động cơ điện

Lợi ích khi sử dụng máy dập tôn tấm CNC trong cơ khí chế tạo máy:

• Giảm thời gian sản xuất chi tiết kim loại tấm
• Đảm bảo kích thước chính xác để lắp ráp vào cụm máy

6.5. Ngành viễn thông – công nghệ thông tin

Ứng dụng điển hình:

• Vỏ tủ server
• Frame, giá đỡ thiết bị viễn thông
• Hộp cáp quang, hộp phối quang ODF
• Tấm tản nhiệt, tấm chắn EMI

Yêu cầu ngành:

• Dung sai rất nhỏ
• Sản phẩm phải có bề mặt chuẩn để lắp bo mạch, module
• Dập tôn đáp ứng chính xác các yêu cầu này.

6.6. Xây dựng – kết cấu thép – trang trí kiến trúc

Trong xây dựng và trang trí, dập tôn được sử dụng để tạo chi tiết có tính thẩm mỹ cao.

Ứng dụng của máy dập tôn tấm CNC trong xây dựng, kết cấu thép:

• Mặt dựng kim loại, lam chắn nắng
• Tấm hoa văn trang trí CNC – dập nổi
• Tấm che, nắp kỹ thuật
• Kết cấu phụ trợ nhẹ

Lợi ích:

• Cho phép tạo hoa văn phức tạp, đồng nhất
• Kết hợp đột – cắt – dập nổi trong một chu trình

6.7. Công nghiệp phụ trợ – linh kiện xuất khẩu

Nhiều chi tiết nhỏ, độ chính xác cao được sản xuất bằng dập tôn:

• Lò xo lá
• Đầu cos điện
• Miếng kẹp, máng nhỏ
• Vòng đệm, lá kim loại
• Linh kiện công nghiệp điện tử

Đặc điểm: Sản xuất số lượng lớn, yêu cầu dung sai nghiêm ngặt → chỉ phù hợp với công nghệ dập.

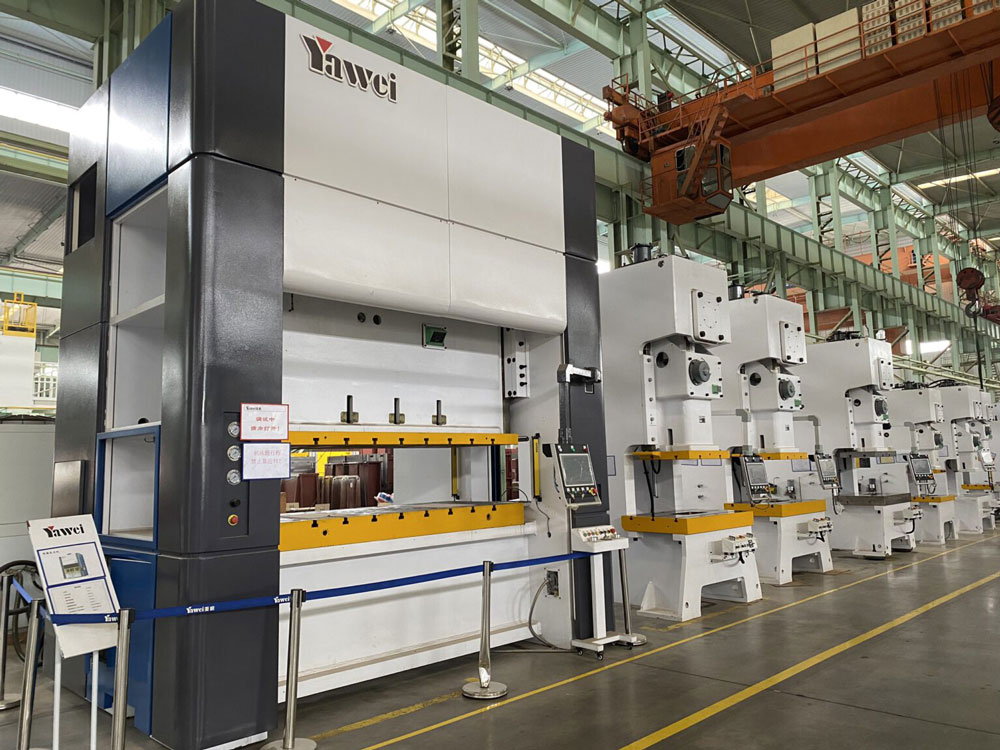

7. Các loại máy dập tôn phổ biến hiện nay

Máy dập là thiết bị quan trọng nhất trong dây chuyền dập tôn, quyết định lực ép, tốc độ, độ chính xác và khả năng tạo hình của sản phẩm. Tùy theo nguyên lý tạo lực và cơ cấu vận hành, máy dập tôn được phân thành nhiều loại khác nhau. Dưới đây là các dòng máy phổ biến nhất trong công nghiệp hiện nay.

7.1. Máy đột dập cơ khí (Mechanical Press)

Máy dập cơ khí hoạt động dựa trên cơ cấu truyền động cơ học như trục khuỷu, bánh răng hoặc cơ cấu lệch tâm. Đây là nhóm máy được sử dụng rộng rãi nhất trong các xưởng cơ khí vừa và nhỏ nhờ tốc độ cao và vận hành đơn giản.

Máy dập tôn trục khuỷu (Crank Press)

Nguyên lý của máy dập tôn trục khuỷu: Chuyển động quay của động cơ được biến đổi thành chuyển động tịnh tiến của búa dập thông qua trục khuỷu.

Ưu điểm của máy dập tôn trục khuỷu:

• Giá thành đầu tư thấp
• Cấu tạo đơn giản, dễ vận hành và bảo trì
• Tốc độ đột/dập cao → phù hợp sản xuất hàng loạt

Nhược điểm của máy dập tôn trục khuỷu:

• Lực dập đạt cực đại tại một vị trí cố định → hạn chế với sản phẩm yêu cầu lực kéo dài
• Không linh hoạt bằng máy thủy lực

Ứng dụng của máy dập tôn trục khuỷu: Linh kiện xe máy, bản mã, nắp kim loại, sản phẩm yêu cầu tốc độ cao và độ dày vừa phải.

Máy dập lệch tâm (Eccentric Press)

Nguyên lý của máy dập tôn lệch tâm: Sử dụng cơ cấu lệch tâm để tạo lực ép ổn định và mạnh hơn so với trục khuỷu.

Ưu điểm của máy dập tôn lệch tâm:

• Tốc độ làm việc cao
• Độ chính xác lặp lại tốt
• Lực dập mạnh hơn máy trục khuỷu ở hành trình dài
• Phù hợp sản xuất quy mô lớn, chu kỳ cao

Nhược điểm của máy dập tôn lệch tâm:

• Khó điều chỉnh lực ép theo từng công đoạn như máy thủy lực
• Ít phù hợp với dập sâu hoặc sản phẩm cần lực lớn kéo dài

Ứng dụng của máy dập tôn lệch tâm: Đột lỗ, cắt biên, dập nổi nông, ép biên dạng kim loại mỏng – trung bình.

7.2. Máy dập thủy lực (Hydraulic Press)

Máy dập thủy lực sử dụng áp lực dầu để tạo lực ép, mang lại độ ổn định và tính linh hoạt cao.

Ưu điểm của máy dập tôn thủy lực:

• Lực dập lớn, ổn định trên toàn hành trình
• Dễ điều chỉnh lực và tốc độ trong từng giai đoạn dập
• Rất phù hợp với dập sâu và tạo hình biên dạng phức tạp
• Hoạt động êm, lực phân bố đều → bề mặt đẹp, ít ba via

Nhược điểm của máy dập tôn thủy lực:

• Tốc độ chậm hơn máy dập cơ khí
• Chi phí đầu tư và bảo trì hệ thống thủy lực cao hơn
• Yêu cầu hệ thống làm mát – lọc dầu để đảm bảo tuổi thọ

Ứng dụng của máy dập tôn thủy lực: Sản xuất chậu rửa inox, nồi – chảo, bồn inox, linh kiện ô tô, vỏ thiết bị – tất cả sản phẩm cần lực dập lớn hoặc độ sâu cao.

7.3. Máy dập tôn CNC / Servo (Servo Press – CNC Press)

Đây là thế hệ máy dập hiện đại nhất, sử dụng động cơ servo hoặc hệ điều khiển CNC để kiểm soát toàn bộ chuyển động, lực ép và tốc độ.

Ưu điểm của máy dập tôn CNC:

• Độ chính xác và độ lặp lại cao nhất trong các dòng máy
• Điều khiển linh hoạt: cài đặt tốc độ, hành trình, lực ép theo từng bước
• Tiết kiệm điện nhờ cơ chế servo điều khiển trực tiếp
• Tốc độ nhanh hơn thủy lực, ổn định hơn cơ khí
• Dễ dàng tích hợp robot và hệ thống tự động hóa

Nhược điểm của máy dập tôn CNC:

• Giá thành đầu tư cao
• Yêu cầu kỹ thuật vận hành & bảo trì chuyên sâu

Ứng dụng: Dập chính xác, dập điện tử, sản phẩm mỏng, dập lũy tiến, linh kiện xuất khẩu, ngành ô tô.

7.4. Các thiết bị phụ trợ quan trọng trong dây chuyền dập tôn

Ngoài máy dập, một dây chuyền dập tôn hiện đại còn bao gồm nhiều thiết bị hỗ trợ để đảm bảo năng suất và chất lượng.

Khuôn dập nguội (Punch – Die Set)

• Chày – cối tạo hình sản phẩm theo thiết kế
• Là yếu tố quyết định độ chính xác và độ đồng nhất
• Vật liệu khuôn thường là SKD11, SKD61, Cr12MoV

Hệ thống cấp phôi tự động (Feeder – Decoiler – Straightener)

Dành cho sản xuất số lượng lớn:

• Máy xả cuộn tôn (Decoiler)
• Máy duỗi thẳng (Straightener)
• Máy cấp phôi tự động (NC/servo feeder)

→ Giảm nhân công, tăng tốc độ và độ ổn định.

Robot công nghiệp / Tay gắp tự động

Ứng dụng trong:

• Kẹp phôi
• Lấy sản phẩm ra khỏi khuôn
• Xếp sản phẩm theo pallet

→ Tăng an toàn, giảm tai nạn, nâng cao năng suất.

Hệ thống kiểm tra chất lượng tự động (Vision Inspection / Sensor)

Giúp phát hiện:

• Sai kích thước
• Ba via
• Lỗ đột lệch
• Biến dạng bề mặt

Đặc biệt quan trọng trong sản xuất điện tử, ô tô và linh kiện xuất khẩu.

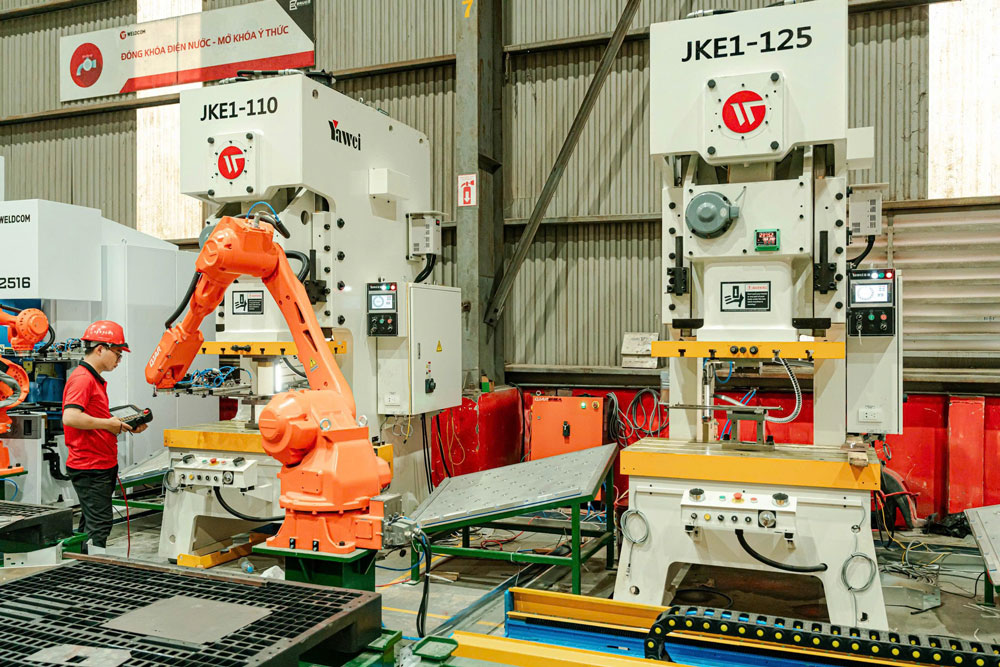

8. Kinh nghiệm chọn máy dập tôn phù hợp với doanh nghiệp

Việc lựa chọn máy dập tôn cần dựa trên nhu cầu thực tế của doanh nghiệp về sản phẩm, năng suất và mức độ tự động hóa. Một số kinh nghiệm quan trọng gồm:

8.1. Xác định độ dày và loại vật liệu cần dập

Đây là yếu tố quyết định lực dập và loại máy dập tôn tấm CNC:

• Tôn/inox mỏng (0.3–1.5 mm) → Máy dập tôn cơ khí hoặc máy servo tốc độ cao
• Tôn trung bình (1.5–3 mm) → Máy dập tôn cơ – lệch tâm hoặc thủy lực
• Tôn dày, dập sâu → Máy dập tôn thủy lực hoặc servo công suất lớn

Vật liệu càng cứng (inox, thép cường độ cao) → cần lực dập lớn và khuôn chất lượng tốt.

8.2. Xem xét biên dạng sản phẩm và độ phức tạp

• Sản phẩm đơn giản (đột lỗ, cắt biên) → máy dập tôn cơ khí phù hợp
• Sản phẩm phức tạp, dập sâu → ưu tiên máy dập tôn thủy lực
• Yêu cầu độ chính xác cao, sai số nhỏ → chọn máy dập tôn servo/CNC

Càng nhiều công đoạn dập → càng cần máy ổn định, hành trình linh hoạt.

8.3. Lựa chọn theo năng suất sản xuất

• Sản xuất nhỏ lẻ → máy dập tôn cơ đơn giản, chi phí thấp
• Sản xuất hàng loạt → máy dập tôn cơ tốc độ cao, máy lệch tâm hoặc máy dập lũy tiến
• Dây chuyền tự động → máy dập tôn servo/CNC kết hợp robot, feeder, decoiler

Năng suất càng cao → càng cần máy dập tôn có độ ổn định và độ lặp tốt.

8.4. Xem xét ngân sách và chi phí vận hành

• Ngân sách thấp → máy dập cơ
• Ngân sách trung bình → máy thủy lực
• Ngân sách cao, ưu tiên tự động hóa → máy servo/CNC

Ngoài giá máy dập tôn tấm CNC, cần tính thêm chi phí khuôn, bảo trì, tiêu hao dầu thủy lực hoặc điện năng.

8.5. Đánh giá thương hiệu, dịch vụ kỹ thuật và linh kiện thay thế

Máy dập tôn tấm CNC là thiết bị vận hành nặng nên dịch vụ sau bán hàng rất quan trọng:

• Thương hiệu uy tín, linh kiện dễ thay thế
• Kỹ sư hỗ trợ nhanh, đào tạo rõ ràng
• Bảo hành dài hạn, phụ tùng luôn sẵn kho

Một đơn vị có kinh nghiệm như Weldcom sẽ hỗ trợ doanh nghiệp chọn đúng cấu hình, tính toán lực dập, tối ưu khuôn và tự động hóa.

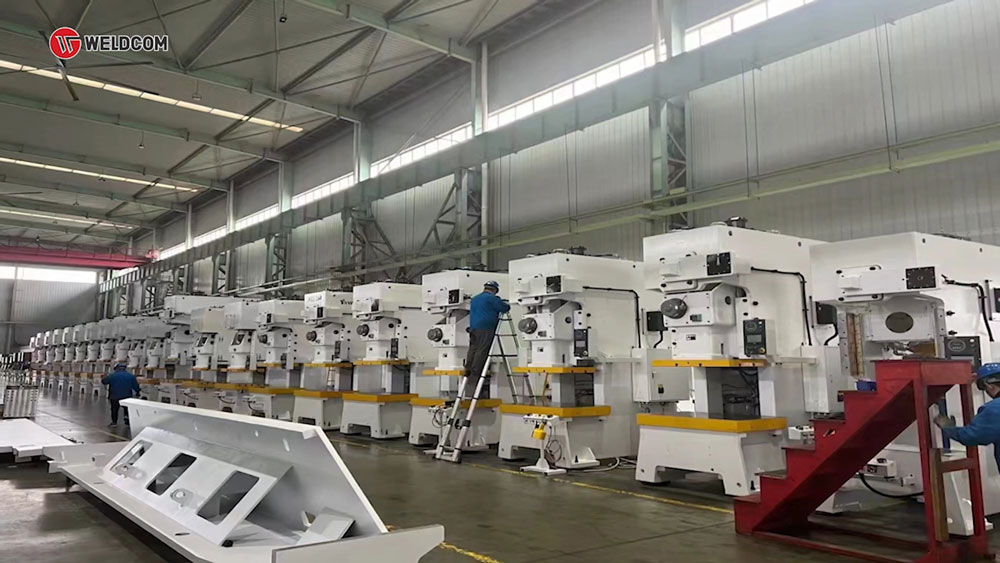

9. Báo giá dịch vụ dập tôn / máy dập tôn

Giá dịch vụ dập tôn và giá máy dập tôn phụ thuộc vào nhiều yếu tố kỹ thuật khác nhau. Do tính chất đa dạng của sản phẩm và thiết bị, các mức giá trên thị trường có sự biến động đáng kể. Dưới đây là thông tin tổng quan giúp doanh nghiệp nắm bắt chi phí và lựa chọn giải pháp phù hợp.

9.1. Báo giá dịch vụ dập tôn

Giá dịch vụ dập tôn thường được tính theo:

• Độ dày vật liệu (mm)
• Biên dạng sản phẩm (đơn giản hay phức tạp)
• Số công đoạn dập (cắt, đột, uốn, dập sâu…)
• Sản lượng (gia công lẻ hay hàng loạt)
• Yêu cầu sai số & chất lượng bề mặt

Mức giá tham khảo trên thị trường (chỉ mang tính định hướng):

• Dập tôn mỏng (0.4–1 mm): 5.000 – 30.000đ/chi tiết
• Dập tôn trung bình (1–2 mm): 15.000 – 50.000đ/chi tiết
• Dập tôn dày / dập sâu / biên dạng phức tạp: theo báo giá kỹ thuật

Gia công hàng loạt số lượng lớn: báo giá theo lô, tối ưu chi phí

Lưu ý: Giá thực tế phụ thuộc vào khuôn dập. Nếu doanh nghiệp chưa có khuôn, chi phí chế tạo khuôn sẽ tính riêng (từ vài triệu đến hàng trăm triệu tùy độ phức tạp).

9.2. Báo giá máy dập tôn tấm CNC

Giá máy dập tôn chênh lệch lớn tùy theo:

• Công nghệ máy: cơ khí / thủy lực / servo / CNC
• Lực dập (tấn)
• Hành trình – kích thước bàn
• Tốc độ dập
• Khả năng tích hợp tự động hóa
• Thương hiệu & xuất xứ

Do mức giá phụ thuộc nhiều yếu tố kỹ thuật, quý khách nên gửi bản vẽ hoặc mẫu sản phẩm để được báo giá chi tiết nhất.

Với hơn nhiều năm kinh nghiệm trong ngành cơ khí – gia công kim loại tấm, Weldcom hiện là một trong những đơn vị tiên phong cung cấp thiết bị và giải pháp dập tôn toàn diện cho doanh nghiệp tại Việt Nam.

Weldcom không chỉ cung cấp máy dập CNC mà còn tư vấn giải pháp tối ưu theo đúng nhu cầu sản xuất của từng nhà máy, bao gồm: máy dập cơ khí, máy dập thủy lực, máy dập servo/CNC, dây chuyền cấp phôi tự động và hệ thống robot hóa trong dập tôn.

Không chỉ bán máy, Weldcom còn tối ưu hóa toàn diện hệ thống gia công tấm:

• Tính toán lực dập & lựa chọn máy phù hợp
• Tư vấn tự động hóa (robot gắp phôi, cấp phôi servo)
• Thiết kế khuôn theo yêu cầu
• Tối ưu bố trí mặt bằng sản xuất
• Đồng bộ máy – khuôn – robot – phần mềm

Giải pháp toàn diện giúp doanh nghiệp giảm chi phí vận hành, tăng năng suất và rút ngắn thời gian hoàn vốn đầu tư.

Weldcom luôn sẵn sàng đồng hành cùng doanh nghiệp từ giai đoạn khảo sát đến vận hành thực tế. Để nhận báo giá máy dập tôn tấm chi tiết theo sản phẩm và nhu cầu của nhà máy, quý khách vui lòng liên hệ theo hotline 1900 9410 hoặc website weldcom.vn. Hân hạnh đón tiếp!
