1. Khuôn gấp đa năng

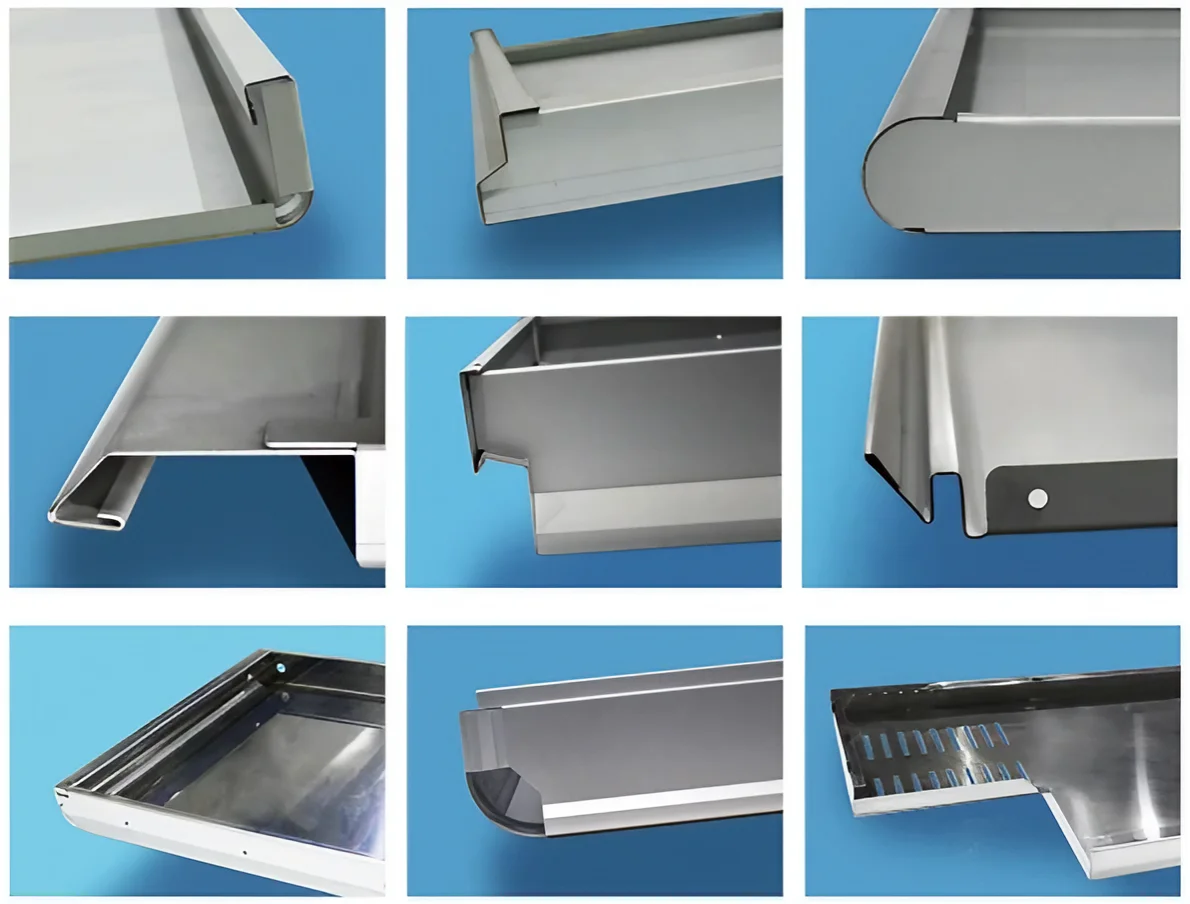

Là thiết bị chuyên phục vụ sản phẩm dạng mỏng, máy gấp tôn tự động FBA Yawei cho khả năng gia công trên những vật liệu kim loại như thép carbon, inox, nhôm với độ dày từ 0.35 – 3.5mm. Đặc biệt, máy trang bị bộ khuôn kẹp và khuôn gấp đa năng làm bằng thép chuyên dụng và chạy hoàn toàn bằng động cơ servo. Điều này cho phép bộ dao của máy có thể chuyển động linh hoạt trong không gian để thực hiện gấp nhiều biên dạng như gấp vòng cung, gập bẹp, gấp hình U, gấp hình Z, gấp hình dạng kép kín, cho đến những biên dạng phức tạp nhất.

2. Định vị cấp phôi tự động

Thử nghiệm ở một sản phẩm cửa chống cháy với thép carbon 1mm, kích thước 3050*1248mm cho thấy máy gấp FBA có tốc độ làm việc nhanh gấp 2 lần so với phương pháp chấn CNC, gấp 4 lần với phương pháp thủ công. Kết quả này đạt được nhờ vào cấu tạo thiết bị khi máy sở hữu 2 bộ phận quyết định đến tốc độ sản xuất chính là bộ khuôn kẹp (đã đề cập phần trên) và thiết bị định vị cấp phôi tự động.

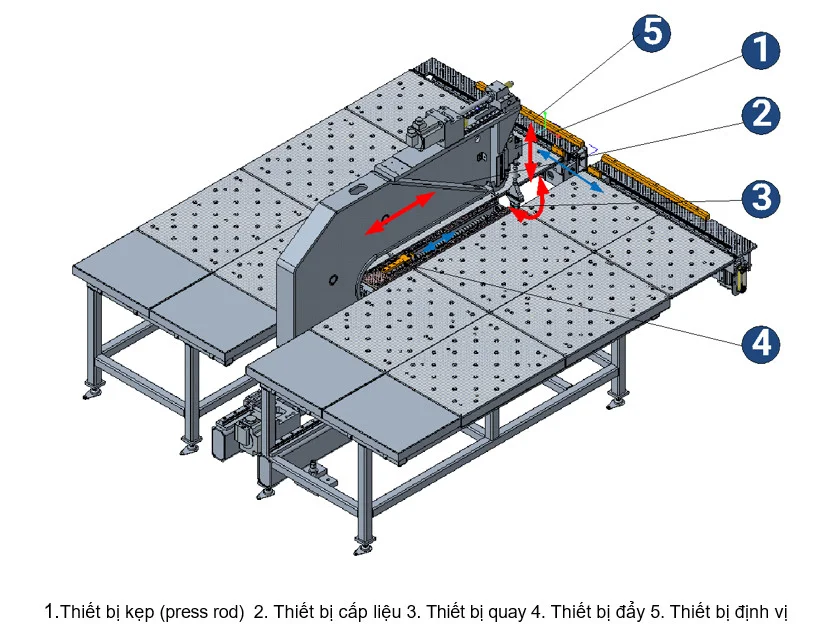

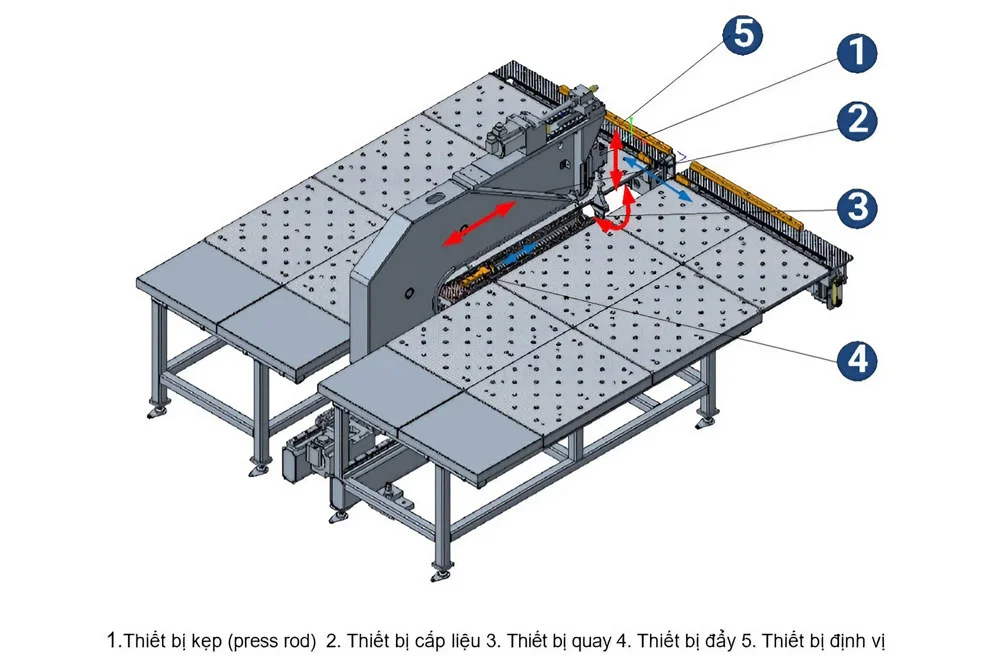

Thiết bị định vị và cấp phôi của máy gấp FBA đảm nhận chức năng định vị, quay và vận chuyển phôi một cách chính xác. Sau khi phôi được cấp thủ công, hệ thống định vị sẽ xác định chính xác vị trí gốc của tấm kim loại. Sau đó, phôi được kẹp chặt và di chuyển đến khu vực gấp bằng thiết bị cấp vật liệu. Lúc này, thiết bị quay và thiết bị cấp vật liệu sẽ điều chỉnh vị trí và góc quay của phôi, kết hợp với hệ thống máy gấp sử dụng cặp khuôn đa năng để tạo ra các cạnh khác nhau. Đặc biệt, hệ thống định vị và cấp phôi còn có bàn làm việc lớn, được tích hợp thiết bị giảm lực ma sát, giúp hạn chế trầy xước trên bề mặt tấm kim loại một cách hiệu quả.

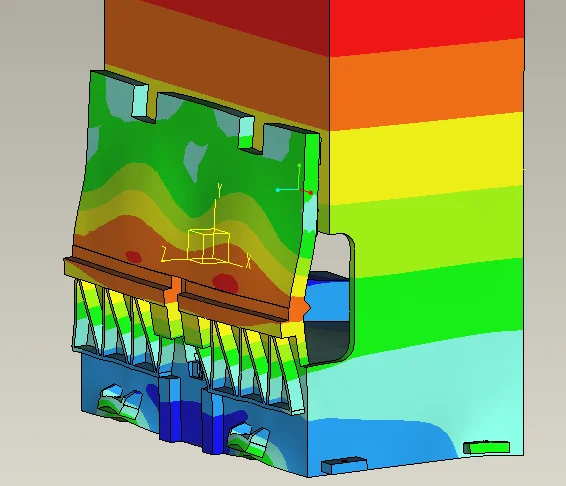

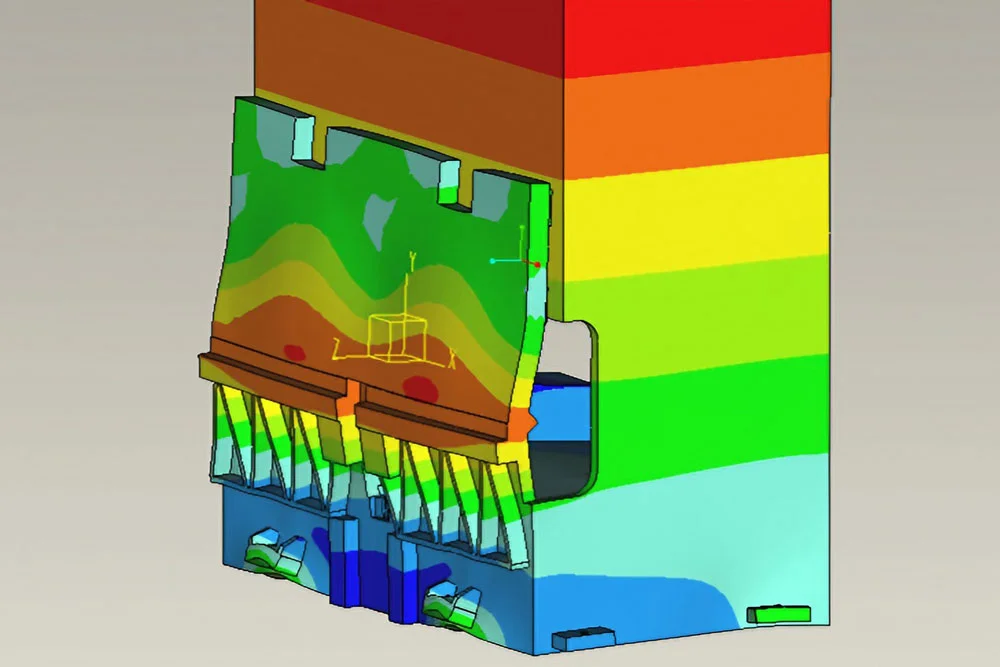

3. Khung máy có độ cứng vững cao

Khung máy có cấu trúc dạng mở hình chữ "C", được làm từ thép tấm, sau khi hàn liên kết sẽ được loại bỏ ứng suất dư trước khi gia công trên 1 lần gá bằng hệ thống máy CNC giúp cho bộ khung máy vững chắc, chống rung tốt và đạt sự ổn định, chính xác trong quá trình vận hành.

4. Linh phụ kiện cao cấp

Về cấu hình tiêu chuẩn, máy gấp được trang bị hệ thống hệ thống bôi trơn tự động đến từ HERGMETIC - thương hiệu top đầu của Trung Quốc giúp trục vitme bi và day hướng dẫn máy hoạt động ổn định lâu dài. Bộ Điều Khiển Beckoff của Đức với màn hình cảm ứng 15 inch trực quan ổn định và chính xác giúp người dùng dễ dàng thao tác.

Chuyển động chính Máy gấp FBA gồm 3 trục: trục ép, trục chuyển động lên xuống và trục chuyển động trước sau, được điều khiển hoàn toàn bằng động cơ servo, driver của DELTA, Đài Loan di chuyển bằng vít me bi, dẫn hướng bằng day dẫn hướng giúp máy đạt độ chính xác cao trong quá trình cấp phôi và gấp thành phẩm. Hệ thống điện lần lượt đến từ các thương hiệu nổi tiếng như Siemens, Schneider giúp máy chạy bền bỉ trong thời gian dài.

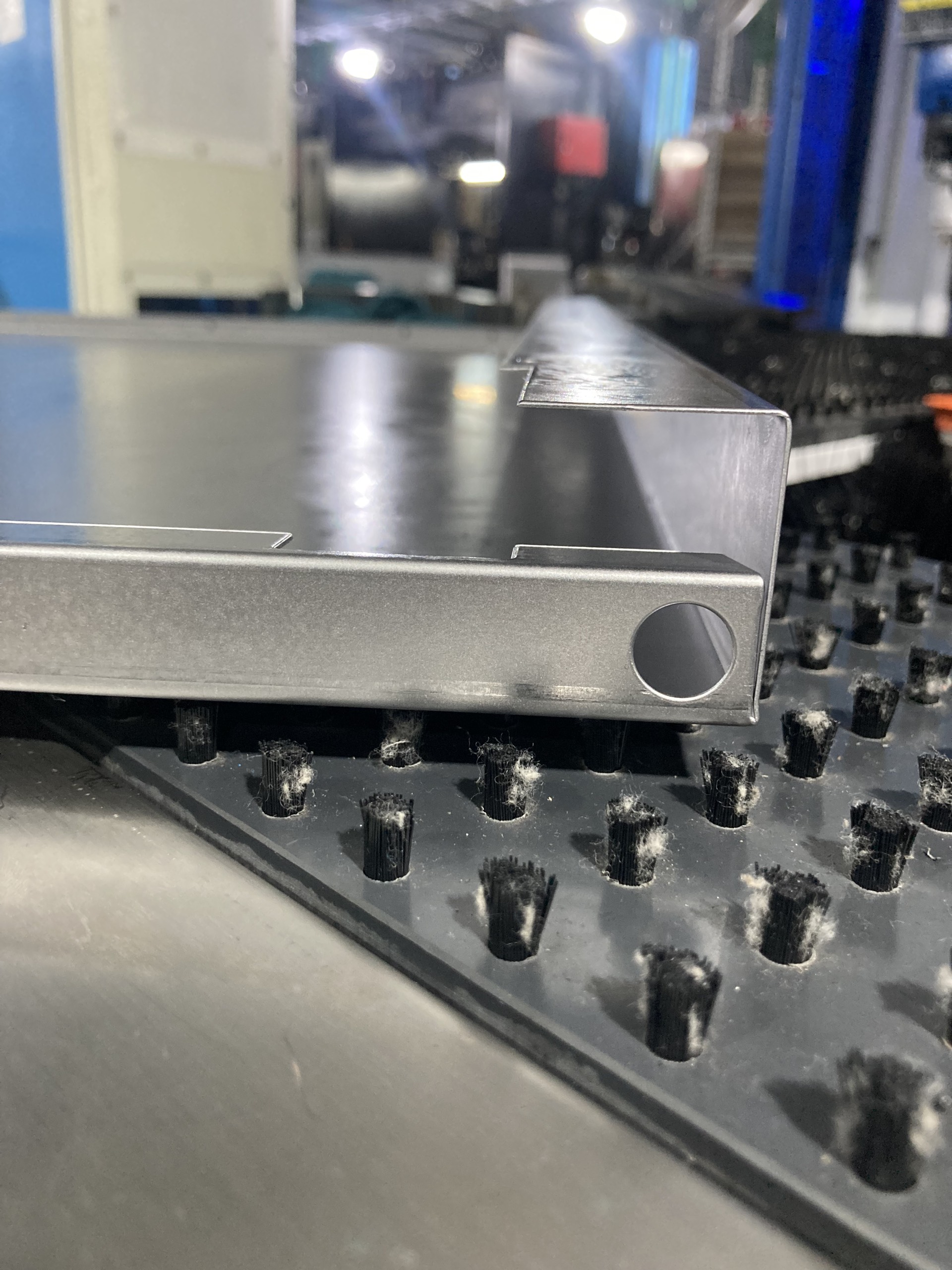

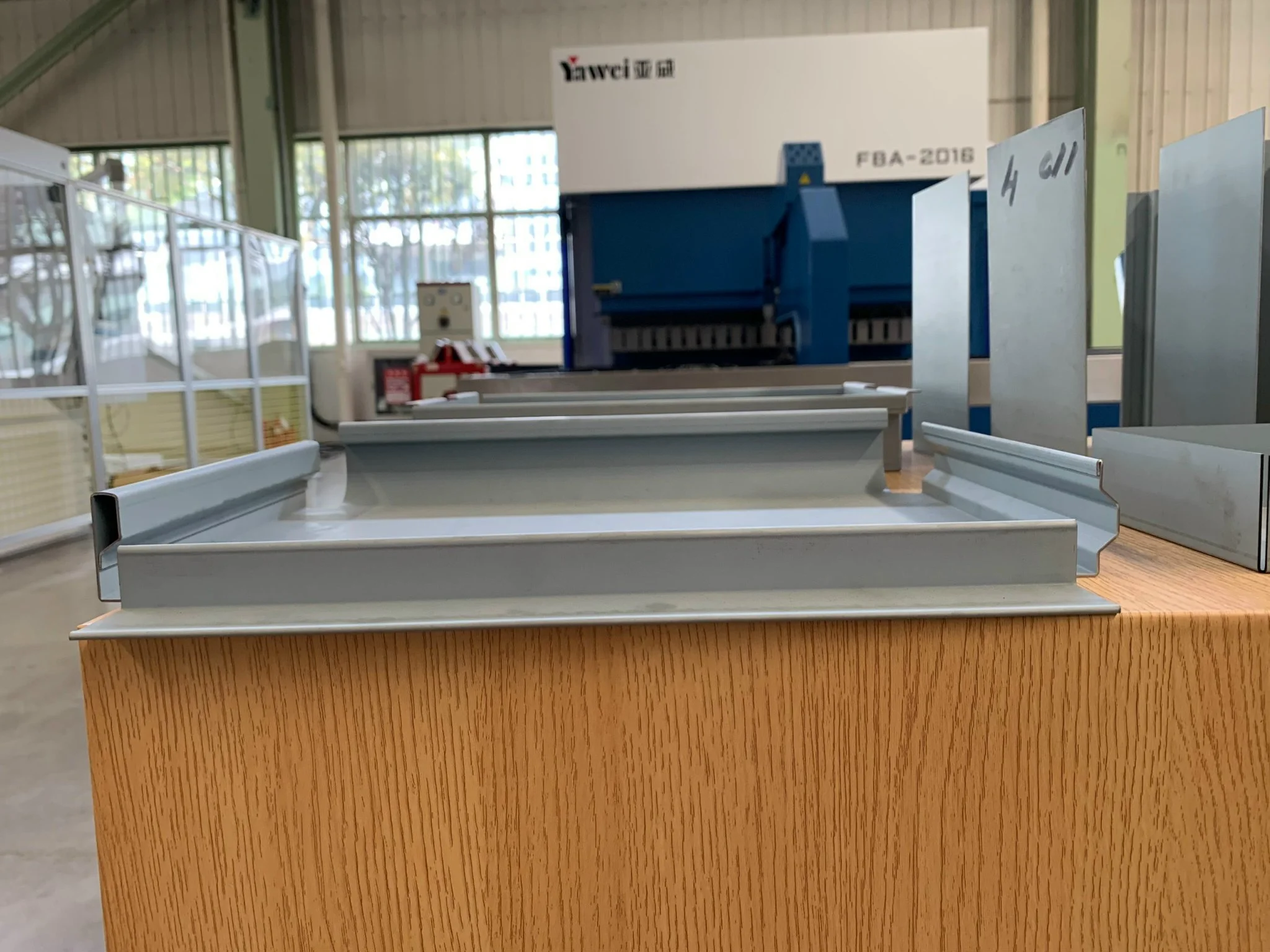

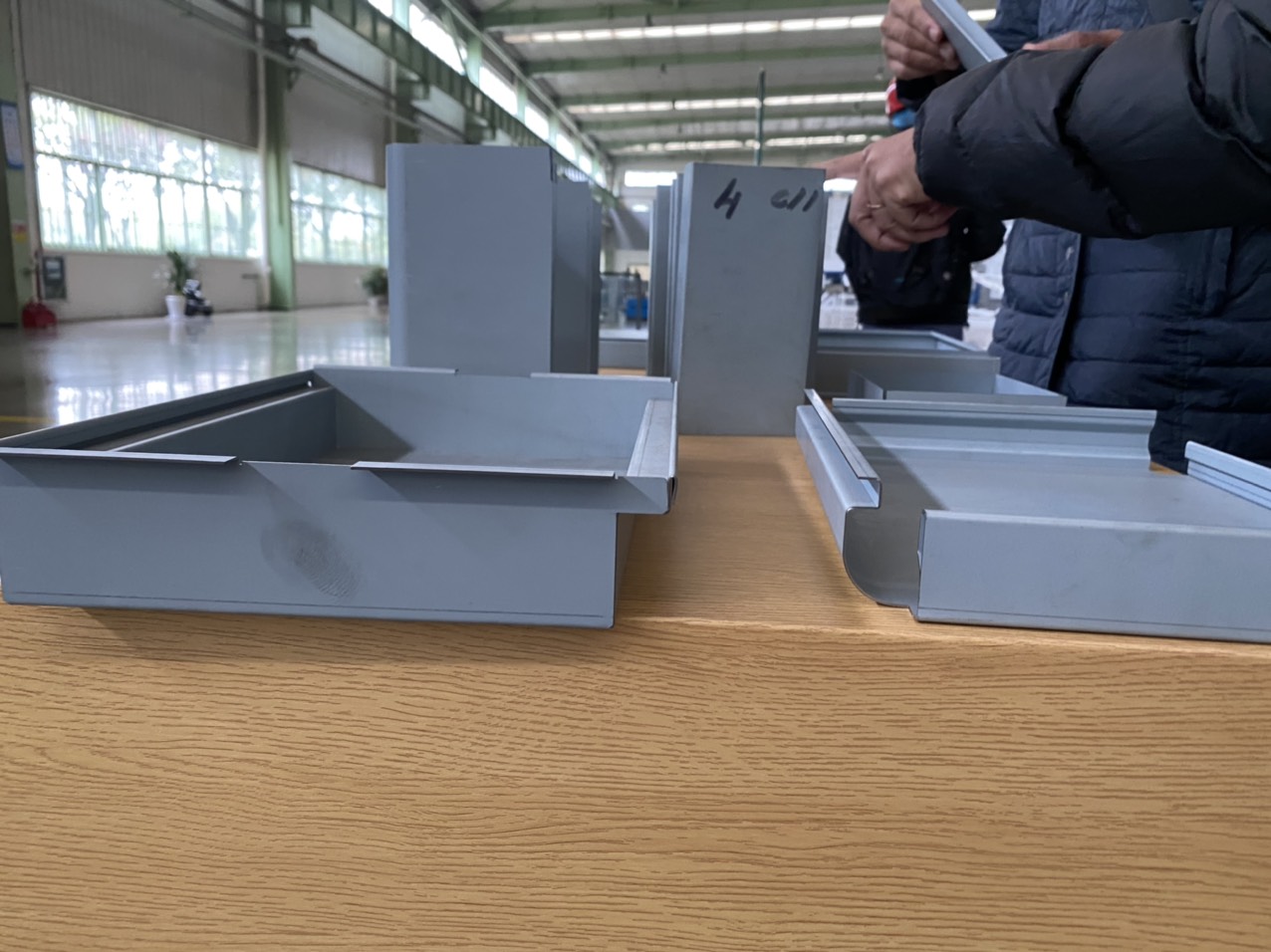

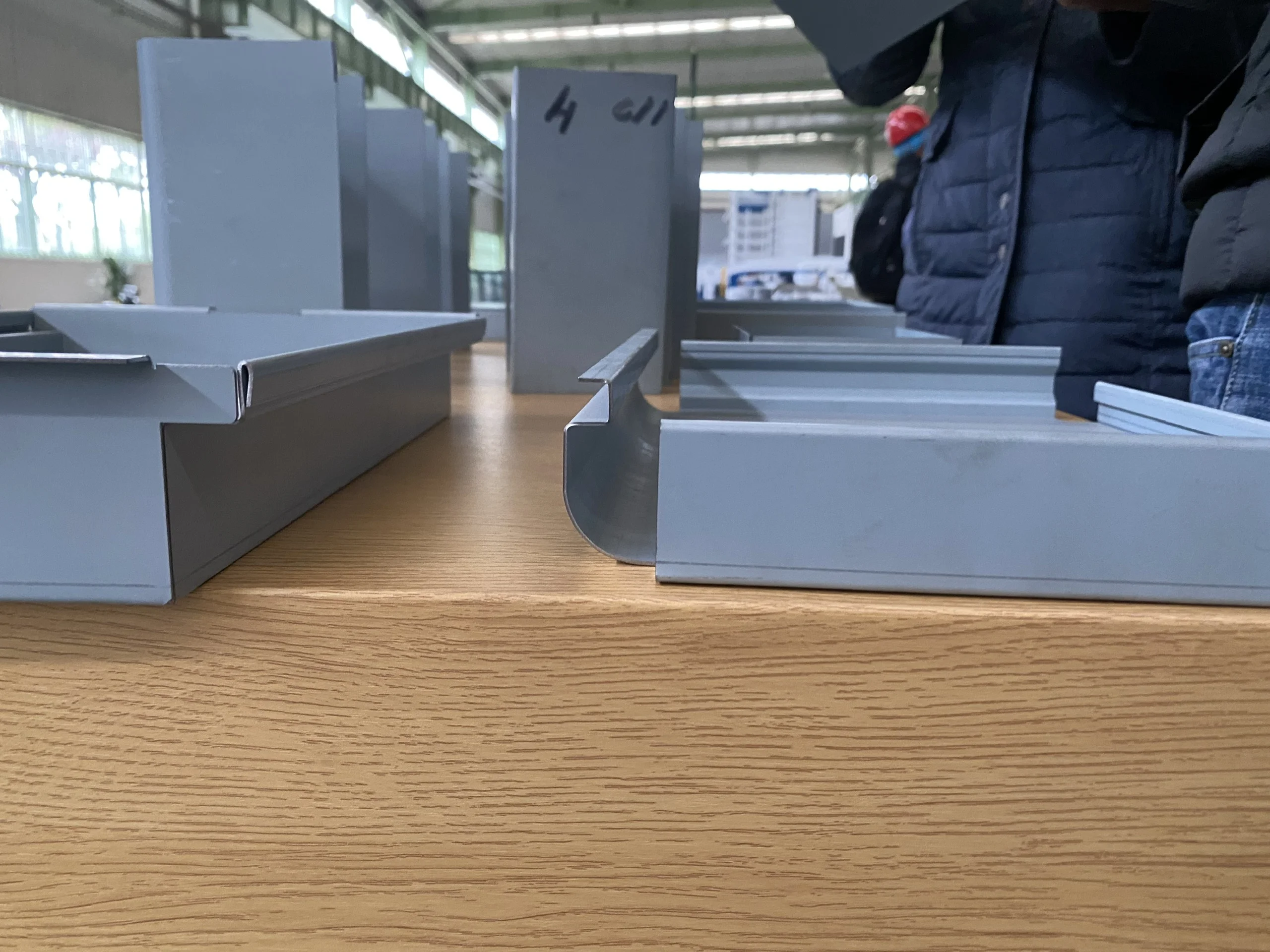

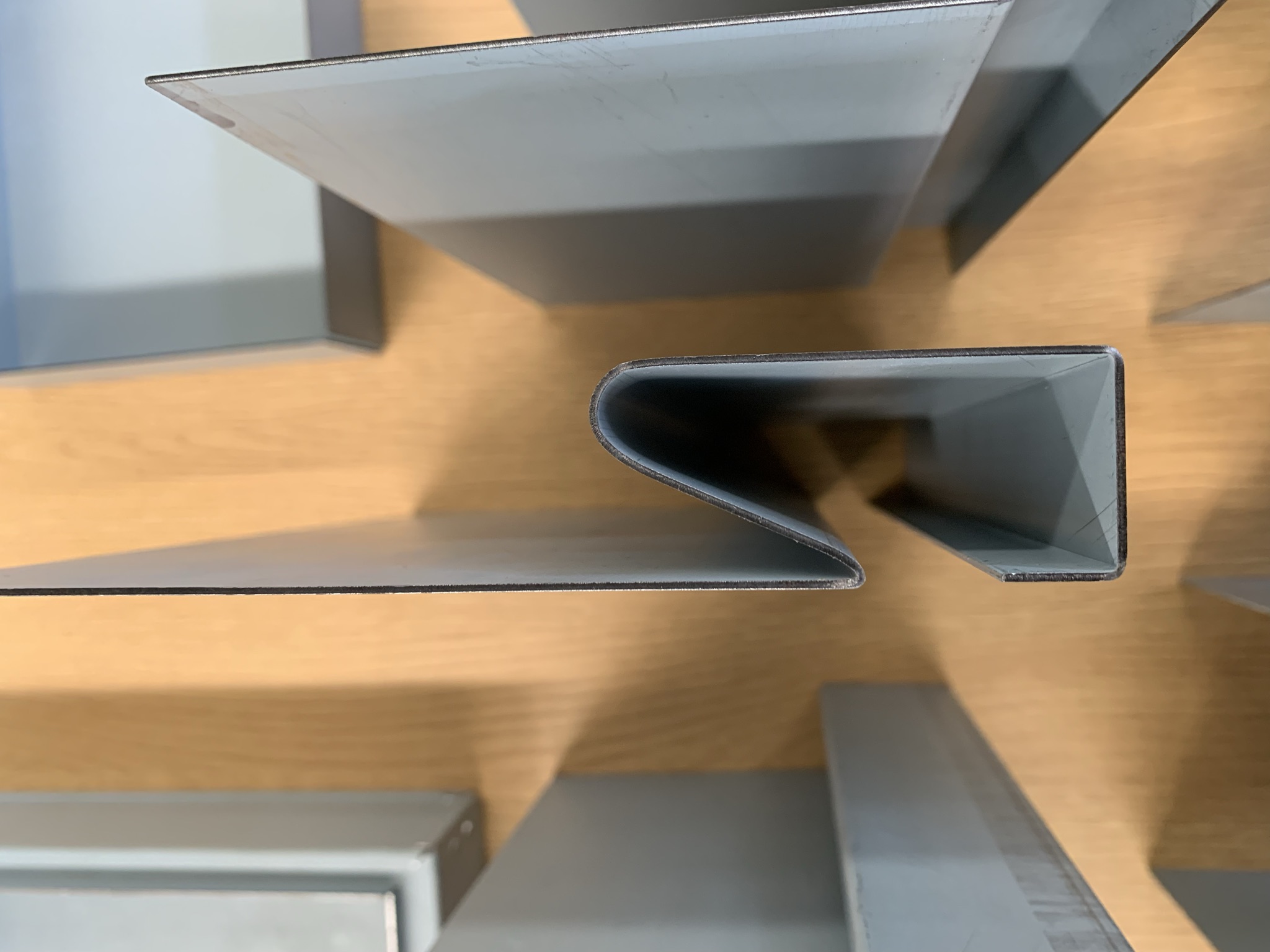

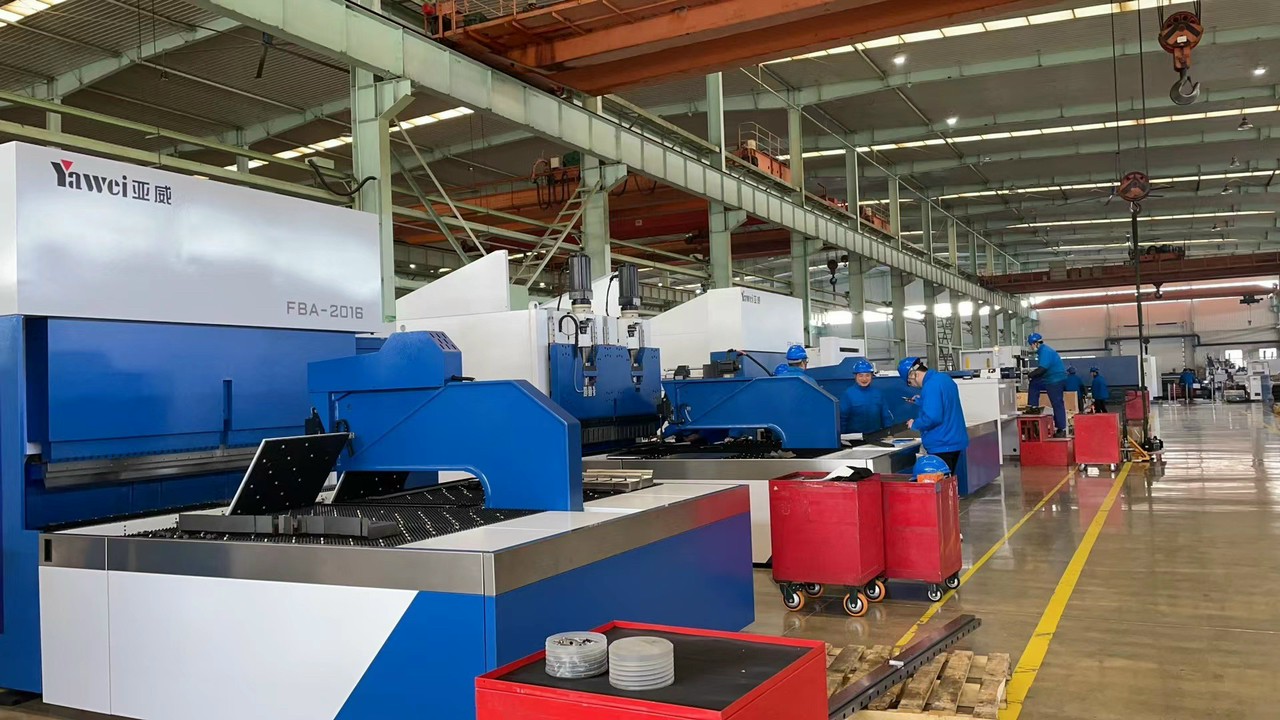

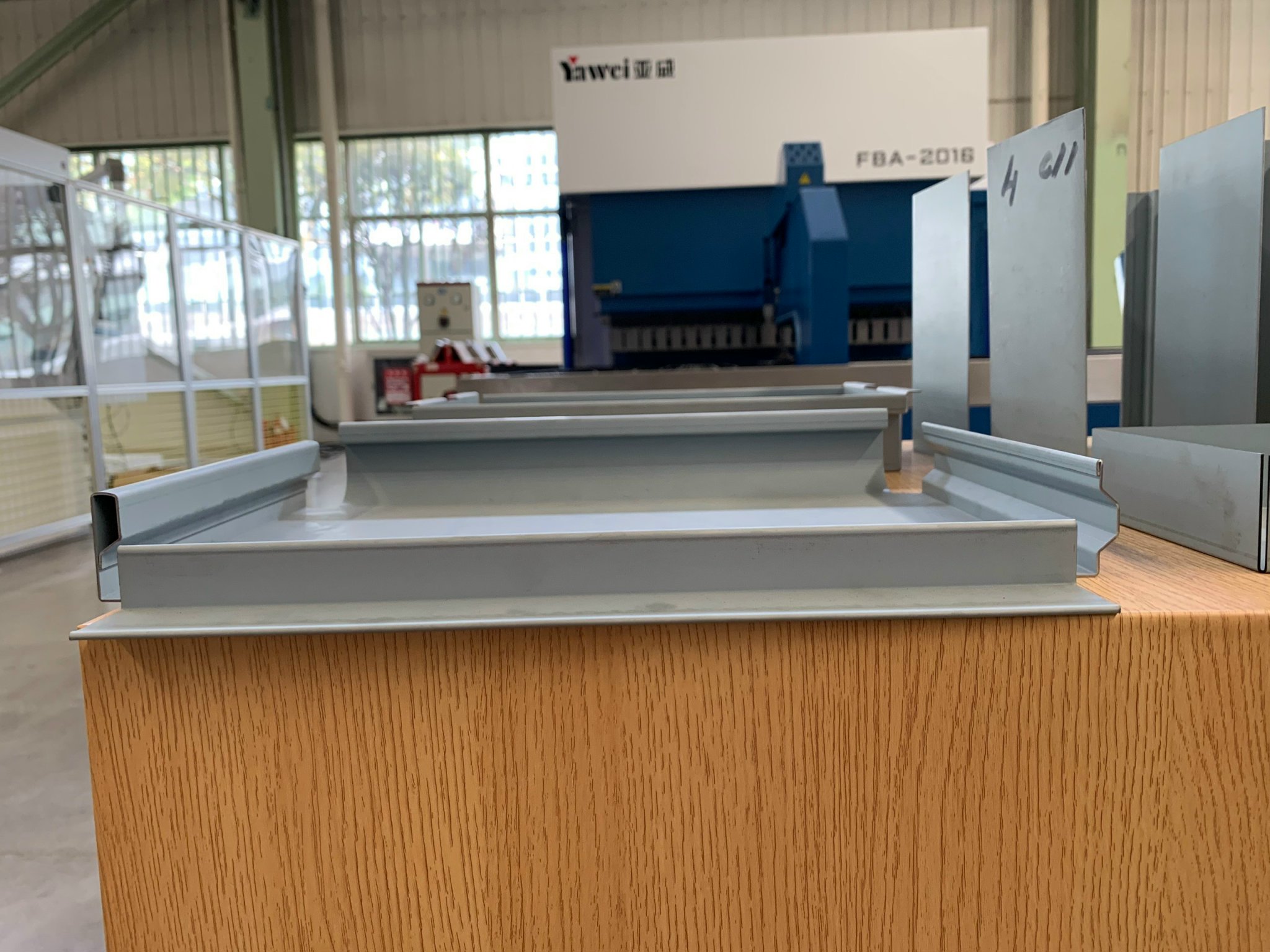

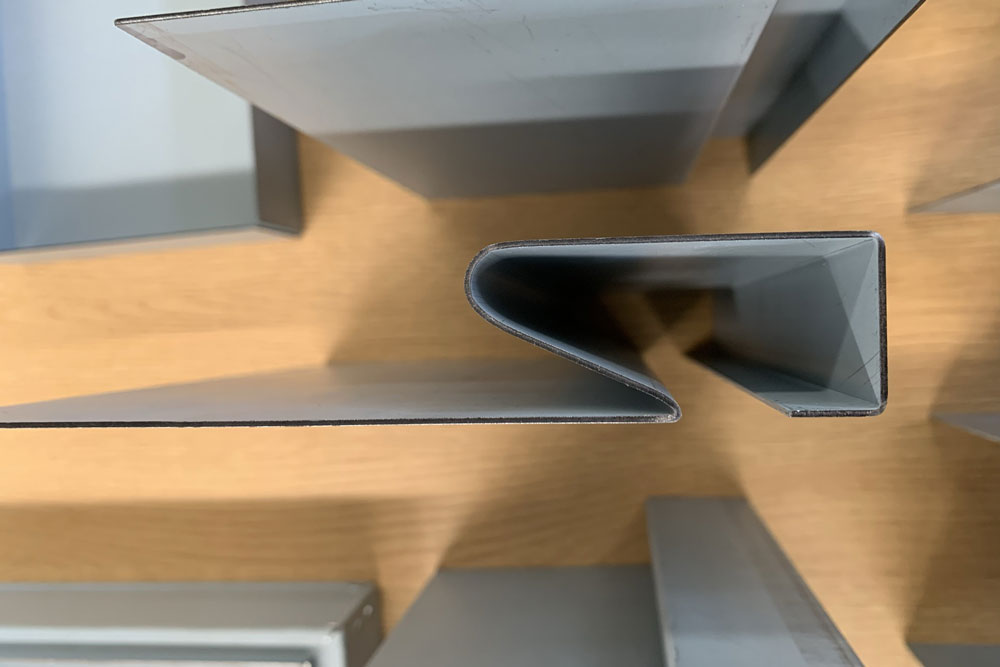

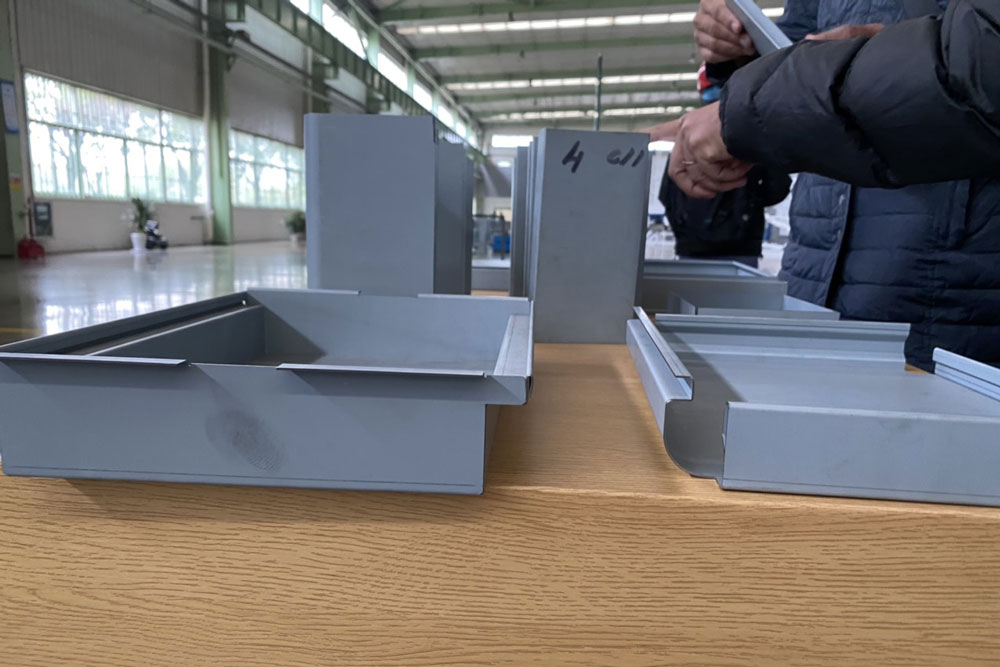

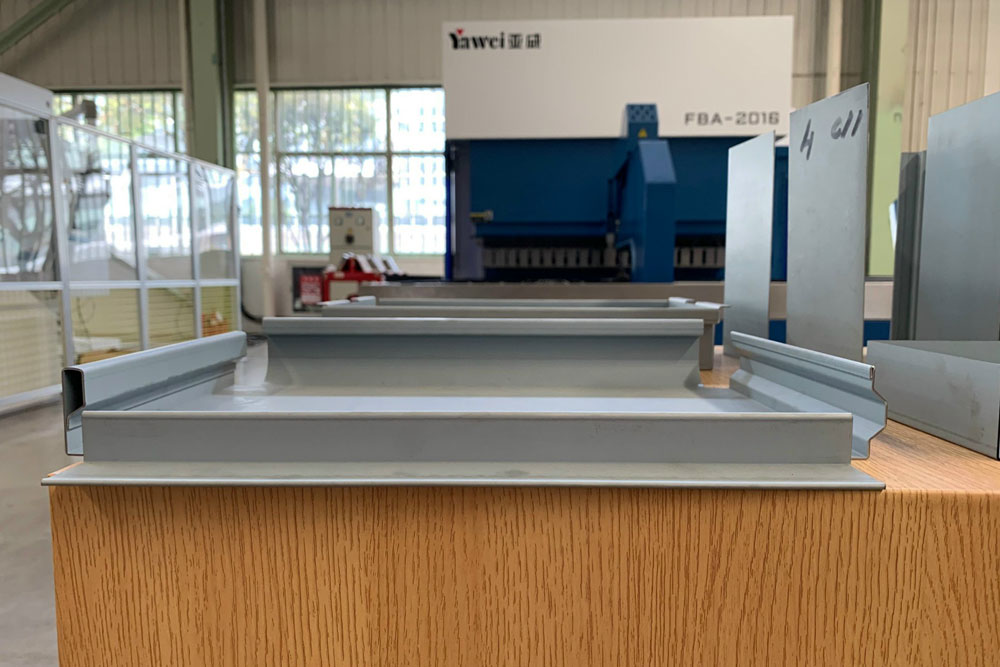

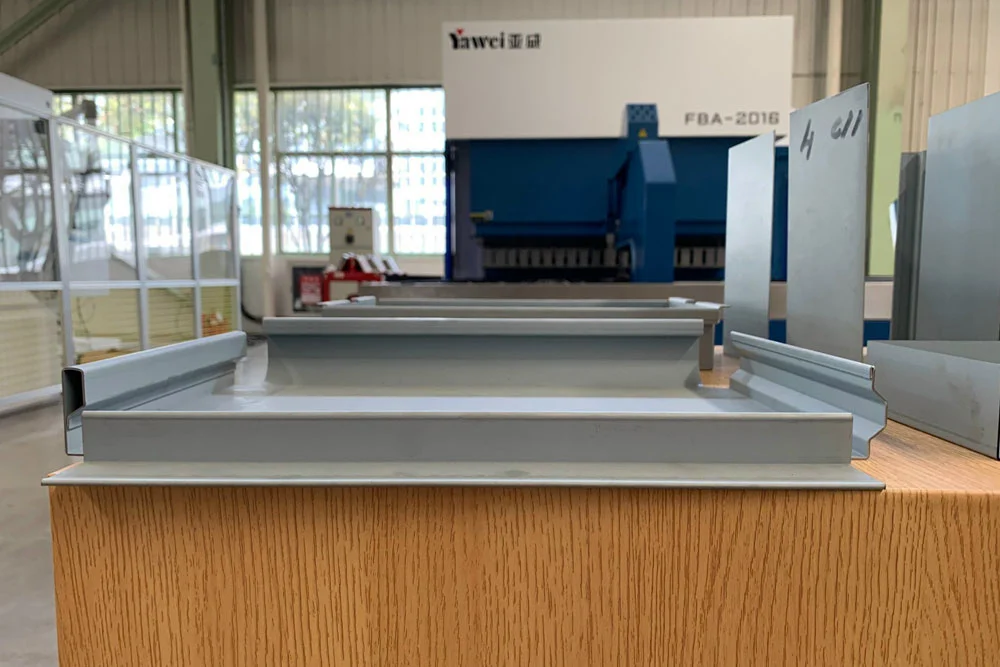

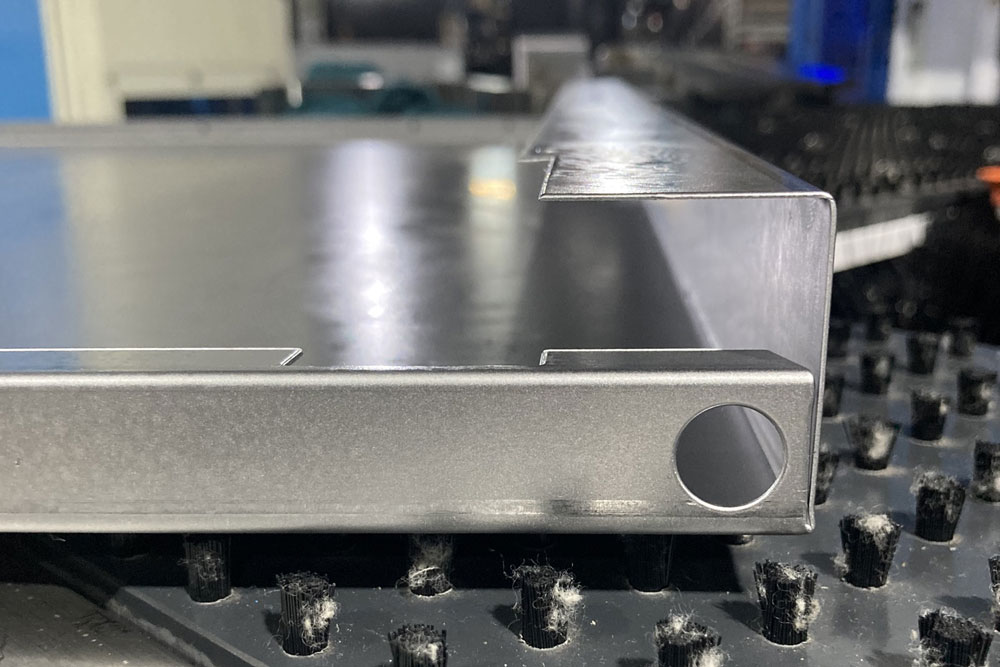

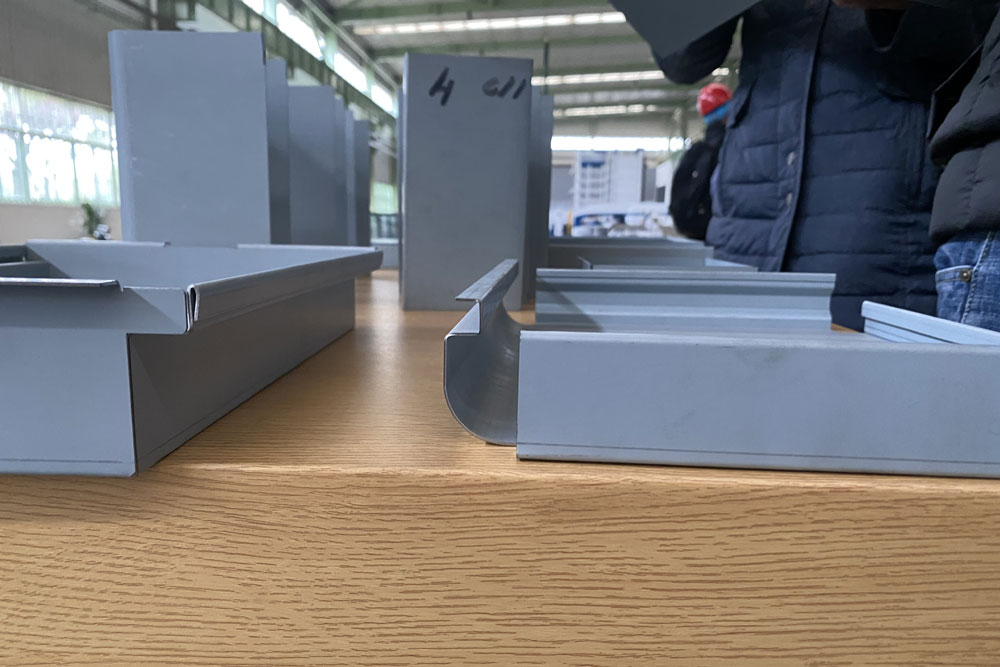

5. Một số hình ảnh sản phẩm của máy gấp tôn tự động FBA YAWEI

Thông số kỹ thuật của máy gấp tôn tự động FBA YAWEI
