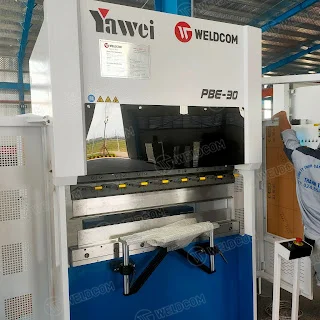

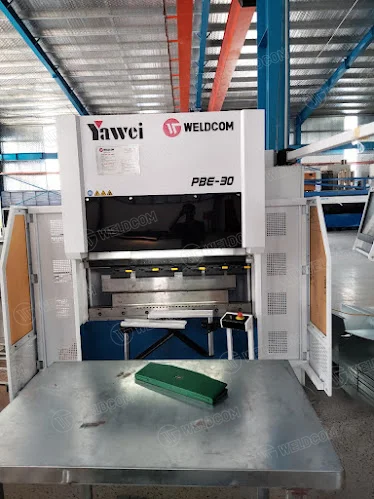

Máy chấn điện Yawei PBE-30/1250
Thương hiệu:
Mã sản phẩm:
Mô tả sản phẩm:
- Dòng máy chấn điện tốc độ cao, tải trọng máy tối đa 50T, phù hợp với các đơn vị sản xuất sản phẩm vừa và nhỏ, số lượng sản phẩm lớn.
- Động cơ servo kết hợp với vít me bi tạo lực chấn, điều khiển bởi CNC, xuống ram chính xác nên cải thiện đáng kể độ chính xác góc chấn.
- Không dùng hệ thống thủy lực nên tiết kiệm điện, hạn chế tiếng ồn, hạn chế lỗi phát sinh từ hệ thống thủy lực, bảo dưỡng đơn giản.
- Bộ điều khiển CNC DA53T từ Delem Hà Lan, linh phụ kiện điện nhập khẩu.
- Cữ sau linh hoạt và chính xác với 2 trục CNC X&R, dẫn động bởi động cơ servo thông qua vít me bi.
- Cửa bảo vệ gắn cảm biến an toàn cho người vận hành, trang bị bộ kẹp cơ khí thay dao nhanh, một bộ dao cối chấn cao cấp kèm theo máy.
- Máy có thể kết hợp làm việc với robot một cách hiệu quả.
Đặc điểm nổi bật
- Đặc trưng bên ngoài
- Diện mạo máy chấn thuỷ lực hiện đại và hoàn thiện
- Cấu trúc máy dạng chữ O, độ cứng của thiết bị cao hơn 50% so với máy dạng chữ C thông thường
- Toàn bộ máy được hàn thép cường lực cao
- Giảm ứng suất trong nhờ xử lý nhiệt, hoạt động ổn định
- Khung máy được thiết kế tại Tây Ban Nha theo chuẩn EU, đảm bảo được độ song song và vuông góc
- Máy sơn màu AKZO Nobel của Hà Lan
- Thiết kế ram độ cứng cao,hơn 50% so với các ram thông thường
- Ram dầy hơn và rộng hơn, tối thiểu hóa việc bị lệch
2. Cữ sau
- Thích hợp với vật gia công có thể uốn đa dạng và có độ chính xác cao
- Cữ sau hoạt động nhanh hơn và chính xác hơn
- Trục X,R truyền động dung trục vít xoắn cầu, ray dẫn hướng. Được trang bị động cơ sevro, có chức năng di chuyển lùi
- Cữ sau chữ E với độ cứng tốt
- Cấu trúc “Stop finger” đặc biệt với phạm vi hiệu chỉnh tốt hơn
- Trang bị trục vít me bi cầu và thanh dẫn hướng PMI – TAIWAN đảm bảo tốc độ di chuyển cao và độ chính sác tuyệt đối
- Tốc độ X:400mm/s, R: 50mm/s
- Hành trình X: 10-350mm R:120mm
- Sai số : ±0.02mm
3. Cấu trúc ram
- Thiết kế phần hành trình trên để uốn, độ ồn thấp, vận hành ổn định
- Sai số song song trục Y1 &Y2 là 0.01mm
- Trục Y1, Y2 được cài đặt chương trình tác rời, có thể làm việc trong điều kiện tải không cân bằng, có thể uốn hình côn
- Thời gian chờ của điểm chết dưới được thiết lập theo chương trình, đảm bảo độ chính xác khi làm các vật gia công khác
- Chức nưng quay lại tốc độ chậm, giúp người vận hành điều khiển vật gia công tốt hơn
4. Thanh đo vị trí
- Hai thanh đo tuyến tính GIVI – ITALYA được lắp đặt trên khung ram, thường xuyên giám sát vị trí của Ram với độ chính xác cấp micron ở bất kỳ điều kiện nào. Các thang đo này được gắn trên một khung đặc biệt, hoàn toàn cách ly khỏi bất kỳ sự biến dạng nào gây ra cho cấu trúc khung C trong suốt quá trình lên / xuống không tải và có tải trọng.

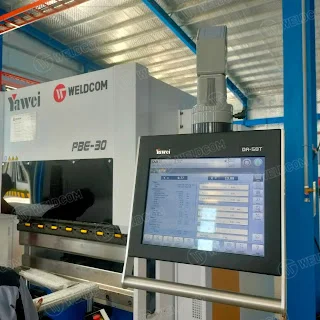

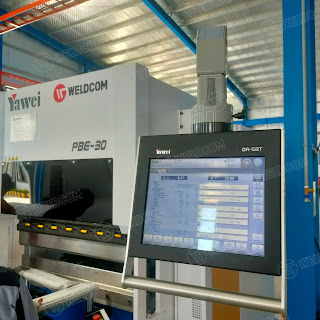

5. Bộ điều khiển Delem DA53T (Hà Lan)
Thông số chức năng bộ điều khiển:
- Chế độ lập trình màn hình cảm ứng 2D.
- Mô hình 2D trong mô phỏng và sản xuất .
- 15 “độ phân giải cao màu TFT.
- Bộ ứng dụng Windows đầy đủ.
- Khả năng tương thích Delem Modusys (Khả năng mở rộng mô đun và khả năng thích ứng).
- USB, giao diện ngoại vi.
- Kiến trúc hệ thống mở.
- Giao diện uốn và điều chỉnh cảm biến
6. Bộ kẹp dao nhanh ( thiết kế châu Âu )
- Trang bị kẹp nhanh cao cấp, có thể lắp đặt và thào rời nhanh chóng, dễ dàng
7. Dao cối chấn (máy trang bị 01 bộ dao cối tiêu chuẩn)
- Vật liệu: 42CrMO (Thép hợp kim đặc biệt )
- Độ cứng: 47 HRC ±3 độ

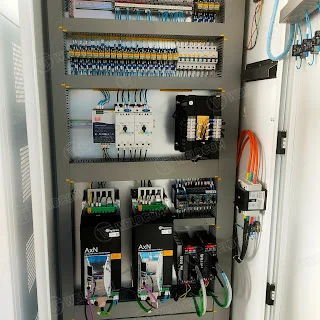

Cấu tạo chính thiết bị | |
| Bộ điều khiển | DELEM DA53,Hà Lan |
| Servo motor | Physis, China |
| Servo drive | Physis, China |
| Hộp giảm tốc | MOTOREDUCER,France |
| Main Synchronization belt ( Dây đai đồng bộ hóa) | FULONG,China |
| Thanh đo vị trị ( thước quang ) | GIVI.Italy |
| Trục vít me bi cầu | PMI/TBI |
| Thanh dẫn hướng | |
| Air switch | Siemens,Germany |
| AC contactor | |
| Button | Schneider,France |
| Terminal | PHOENIX Germany |
Thông số kỹ thuật | ||
| Thiết bị | PBE-30-1250-4 | |
| Lực chấn định mức | 300KN | |
| Chiều dài bàn làm việc | 1250 mm | |
| Khoảng cách giữa các trục | 1320 mm | |
| Độ sâu họng | No throat,O-type structur | |
| Hành trình chấn | 150mm | |
| Độ cao thiết lập khuôn | 480 mm | |
| Các trục CNC | 4 (Y1,Y2,X,R) | |
| Tốc độ xuống dao | 165 mm/s | |
| Tốc độ chấn | 20mm/s | |
| Tốc độ chuyển động lùi | 165 mm/s | |
| Cữ sau trục X | Hành trình | 350 mm |
| Tốc độ lớn nhất | 400mm/s | |
| Sai số lặp lại | ±0.03mm | |
| Cữ sau trục R | Hành trình | 120mm |
| Tốc độ lớn nhất | 50mm/s | |
| Sai số lặp lại | ±0.03mm | |
| Sai số định vị lặp lại ram | ±0.01mm | |
| Chiều dài thiết bị | 2250mm | |
| Chiều rộng thiết bị | 1350mm | |
| Chiều cao thiết bị | 2280mm | |
| Công suất động cơ | 2*4.0KW | |
| Trọng lượng máy | 3000kg | |
