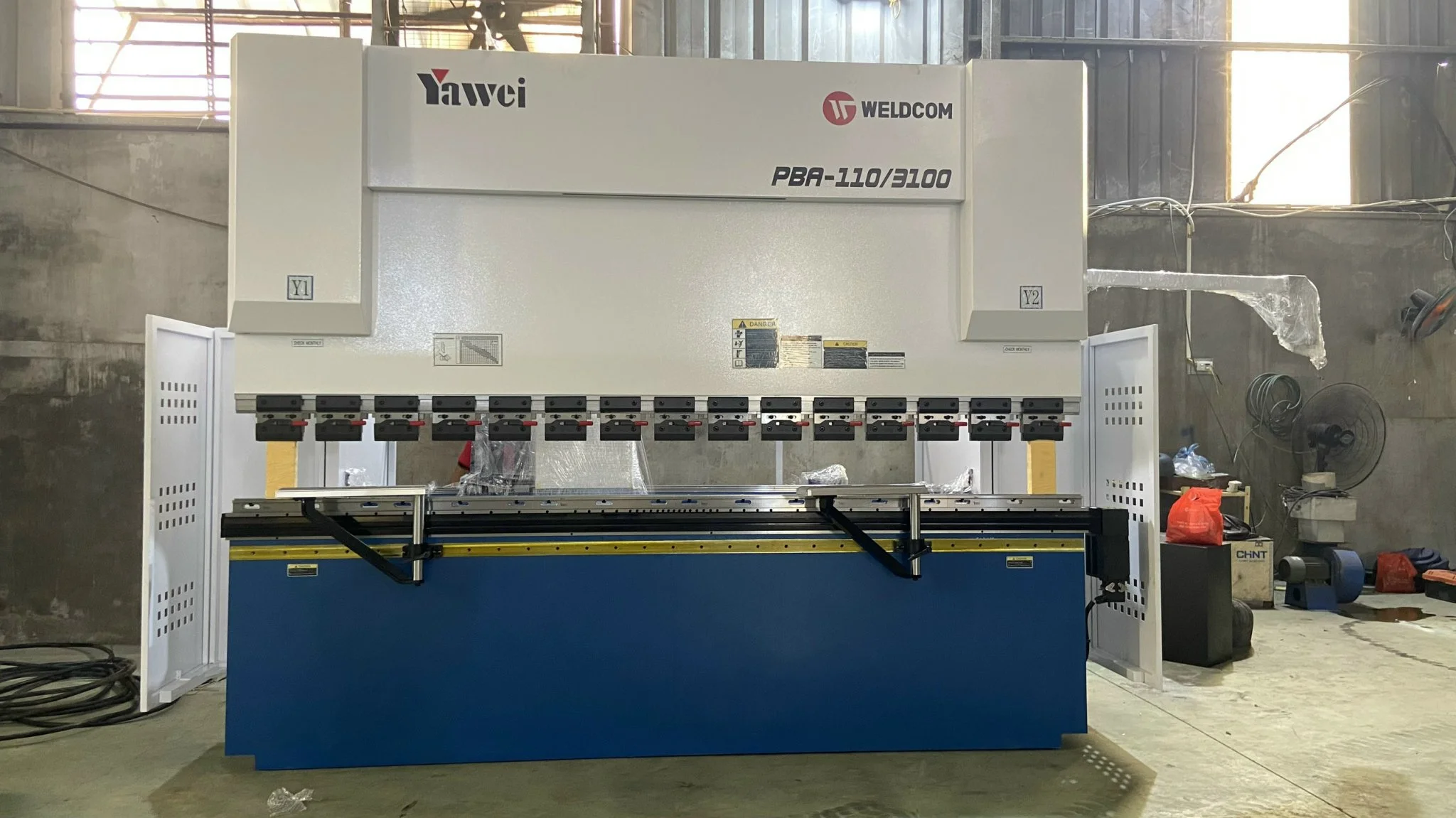

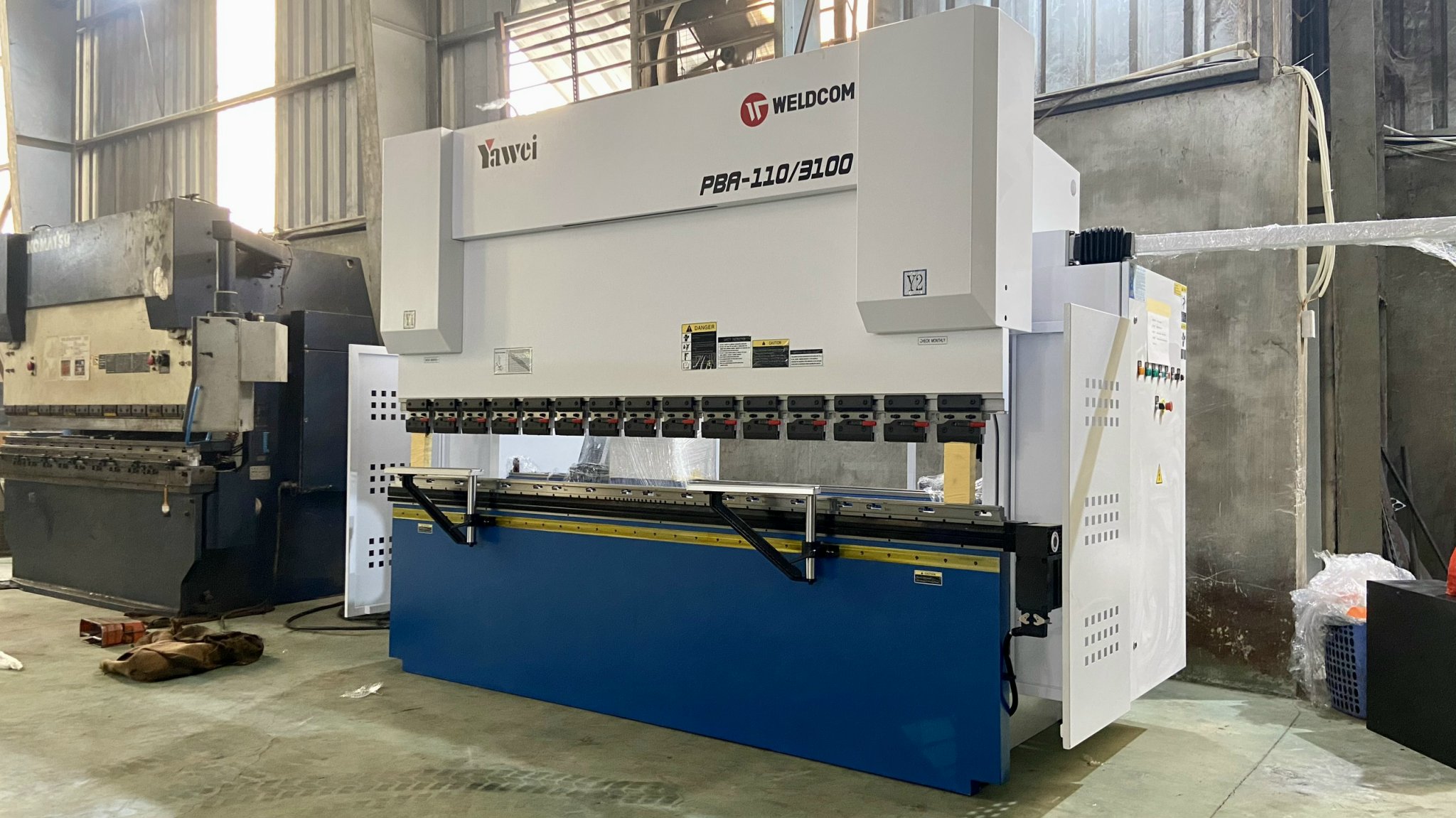

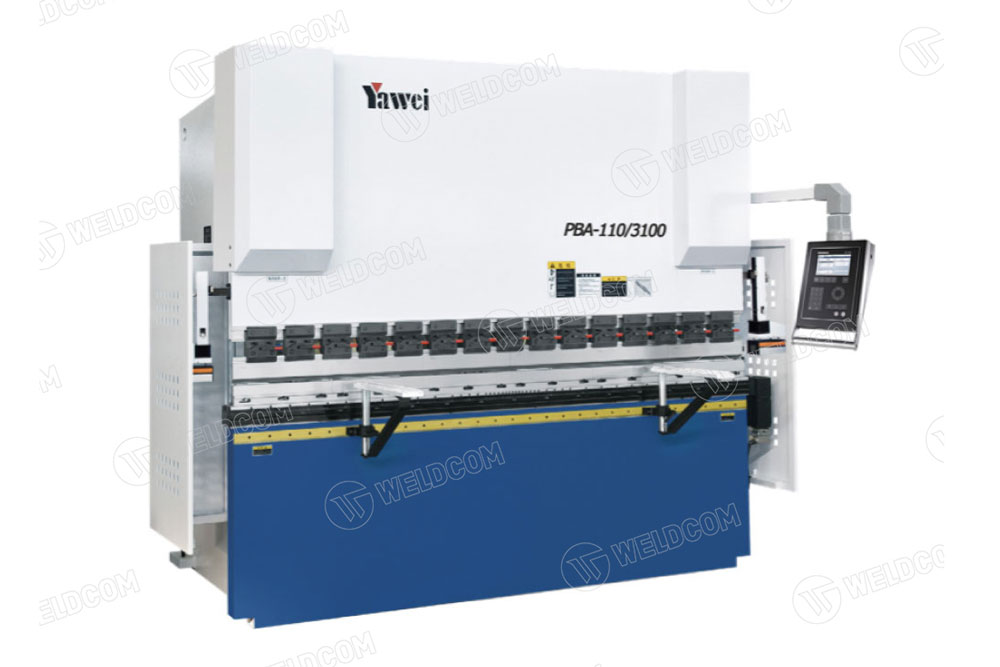

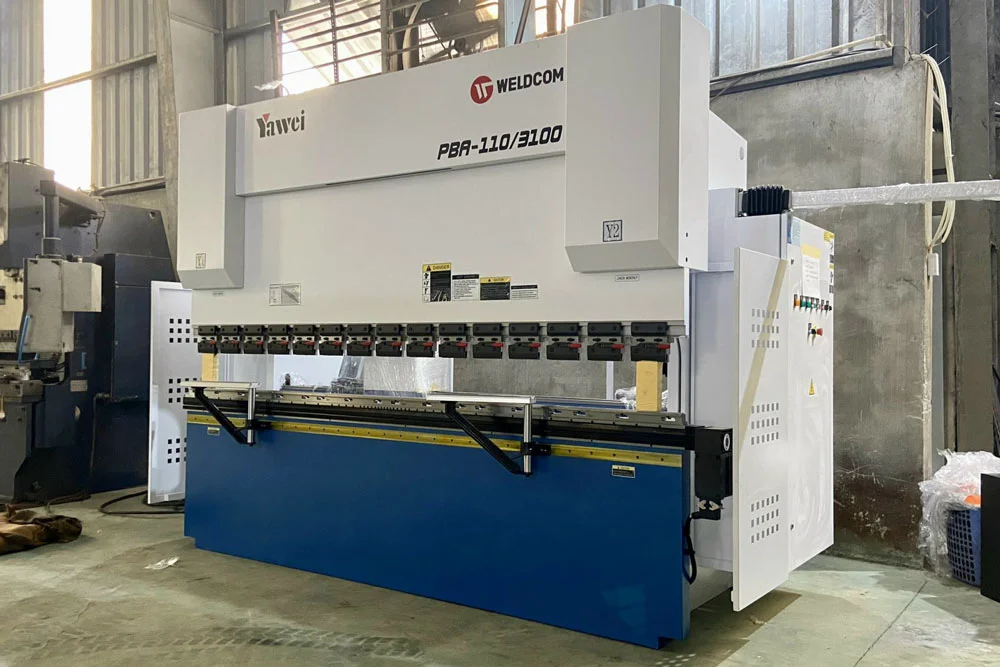

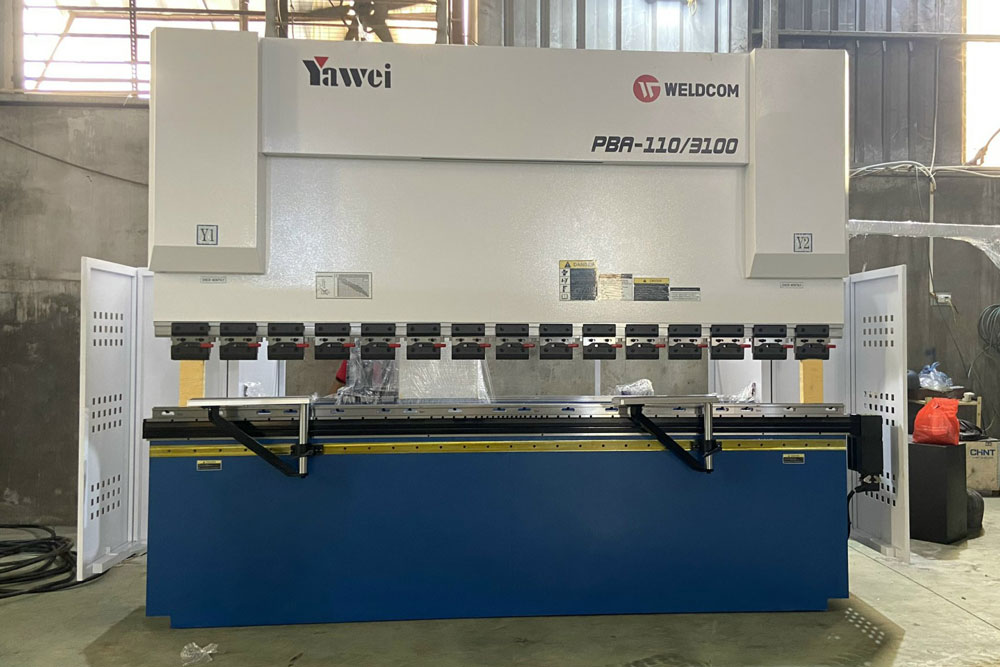

MÁY CHẤN GẤP TÔN CNC YAWEI PBA-110/3100
Thương hiệu:
Mã sản phẩm:
Mô tả sản phẩm:
- Là dòng máy chấn thủy lực chất lượng cao của Yawei với các tính năng hiện đại và kiểu dáng mang
phong cách châu Âu. - Sử dụng bộ điều khiển CNC DA53T từ Delem Hà Lan.
- Hệ thống thủy lực cao cấp Hawe – Đức. Bơm dầu của hãng Voith/Eckerle – Đức, nâng cao tính ổn định,
tin cậy của hệ thống thủy lực. - Bàn làm việc được trang bị hệ thống bù nêm servo CNC, hạn chế tình trạng võng khi chấn sản phẩm dài.
- Cữ sau tiêu chuẩn có 2 trục CNC(X) và (R) được chạy bằng động cơ servo AC, di chuyển bởi vít xoắn cầu, nâng
cao độ chính xác định vị. - An toàn với người vận hành nhờ có cửa 2 bên và phía sau máy.
- Nhiều lựa chọn nâng cấp, kết nối robot.
Mô tả chung máy chấn Yawei PBA series
- Là dòng máy chấn thủy lực chất lượng cao của Yawei với các tính năng hiện đại và kiểu dáng mang phong cách châu Âu.
- Sử dụng bộ điều khiển CNC DA53T từ Delem Hà Lan.
- Hệ thống thủy lực cao cấp Hawe – Đức. Bơm dầu của hãng Voith/Eckerle – Đức, nâng cao tính ổn định, tin cậy của hệ thống thủy lực.
- Bàn làm việc được trang bị hệ thống bù nêm servo CNC, hạn chế tình trạng võng khi chấn sản phẩm dài.
- Cữ sau tiêu chuẩn có 2 trục CNC (X) và (R) được chạy bằng động cơ servo AC, di chuyển bởi vít xoắn cầu, nâng cao độ chính xác định vị.
- An toàn với người vận hành nhờ có cửa 2 bên và phía sau máy.
- Nhiều lựa chọn nâng cấp, kết nối robot.
Các đặc điểm chính của thiết bị
Bộ điều khiển CNC Delem DA53T
– Chế độ lập trình màn hình cảm ứng 2D.
– Mô hình 2D trong mô phỏng và sản xuất .
– 15 “độ phân giải cao màu TFT.
– Bộ điều khiển trên nền tảng Windows
– Khả năng tương thích Delem Modusys (Khả năng mở rộng mô đun và khả năng thích ứng).
– USB, giao diện ngoại vi.
– Kiến trúc hệ thống mở.
– Giao diện uốn và điều chỉnh cảm biến.
2. Bơm dầu thủy lực Sunny – USA
Máy chấn CNC PBA trang bị bơm dầu nhập khẩu của hãng SUNNY-USA. Đây là thương hiệu hàng đầu thế giới về thiết bị bơm thủy lực.

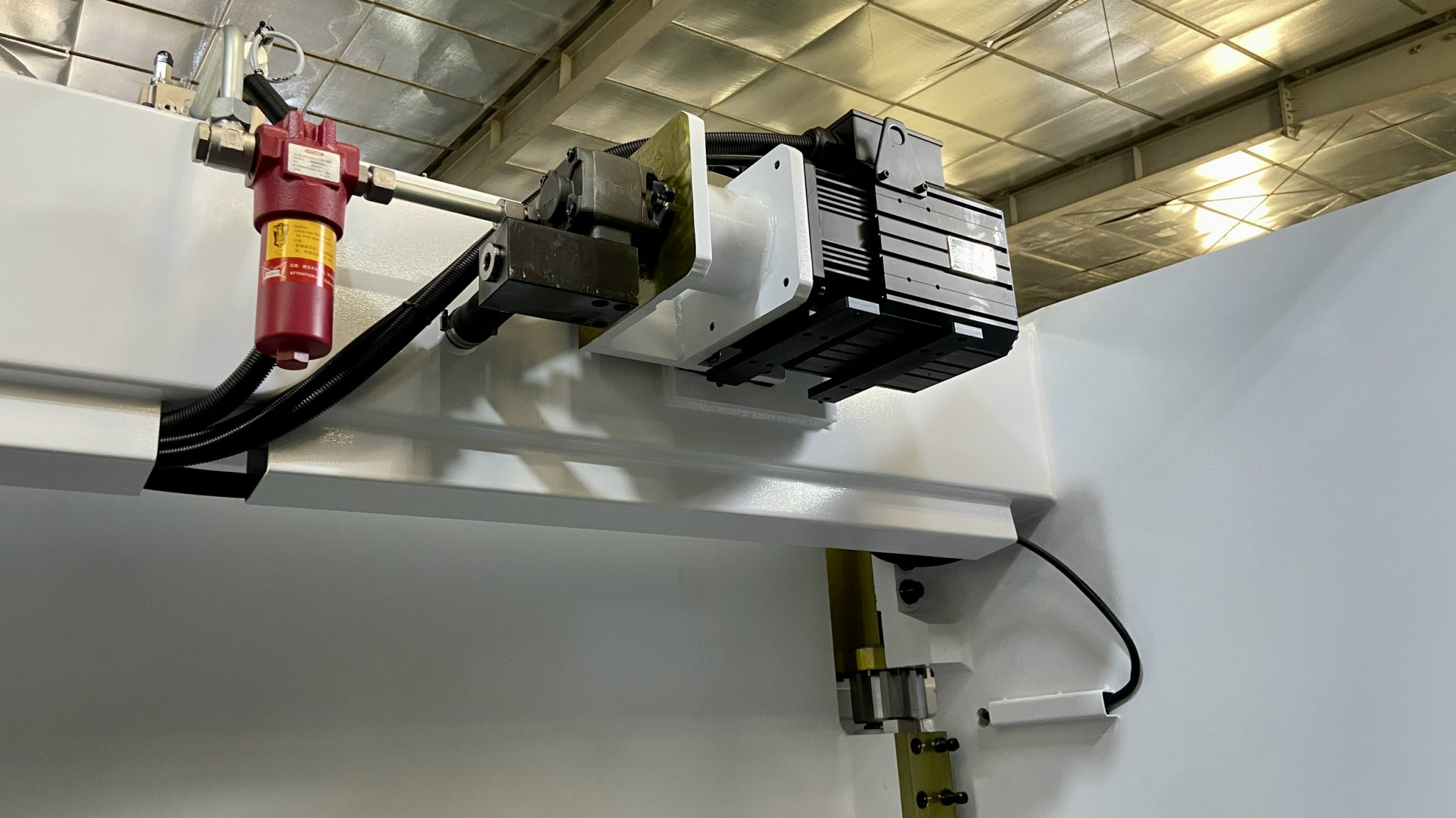

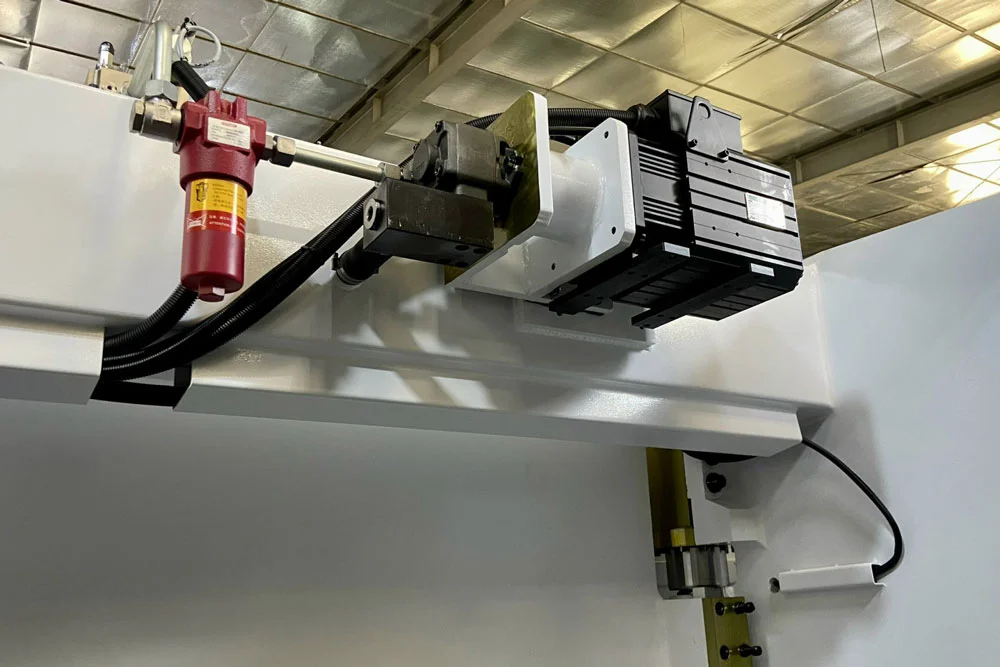

3. Động cơ Servo
Máy chấn PBA 110/3100 sử dụng động cơ bơm chính công suất 8.7 KW.
4. Thước quang GIVI
Hai thước quang GIVI được lắp đặt trên khung ram, thường xuyên giám sát vị trí của Ram với độ chính xác cấp micron ở bất kỳ điều kiện nào. Các thang đo này được gắn trên một khung đặc biệt, hoàn toàn cách ly khỏi bất kỳ sự biến dạng nào gây ra cho cấu trúc khung C trong suốt quá trình lên / xuống.

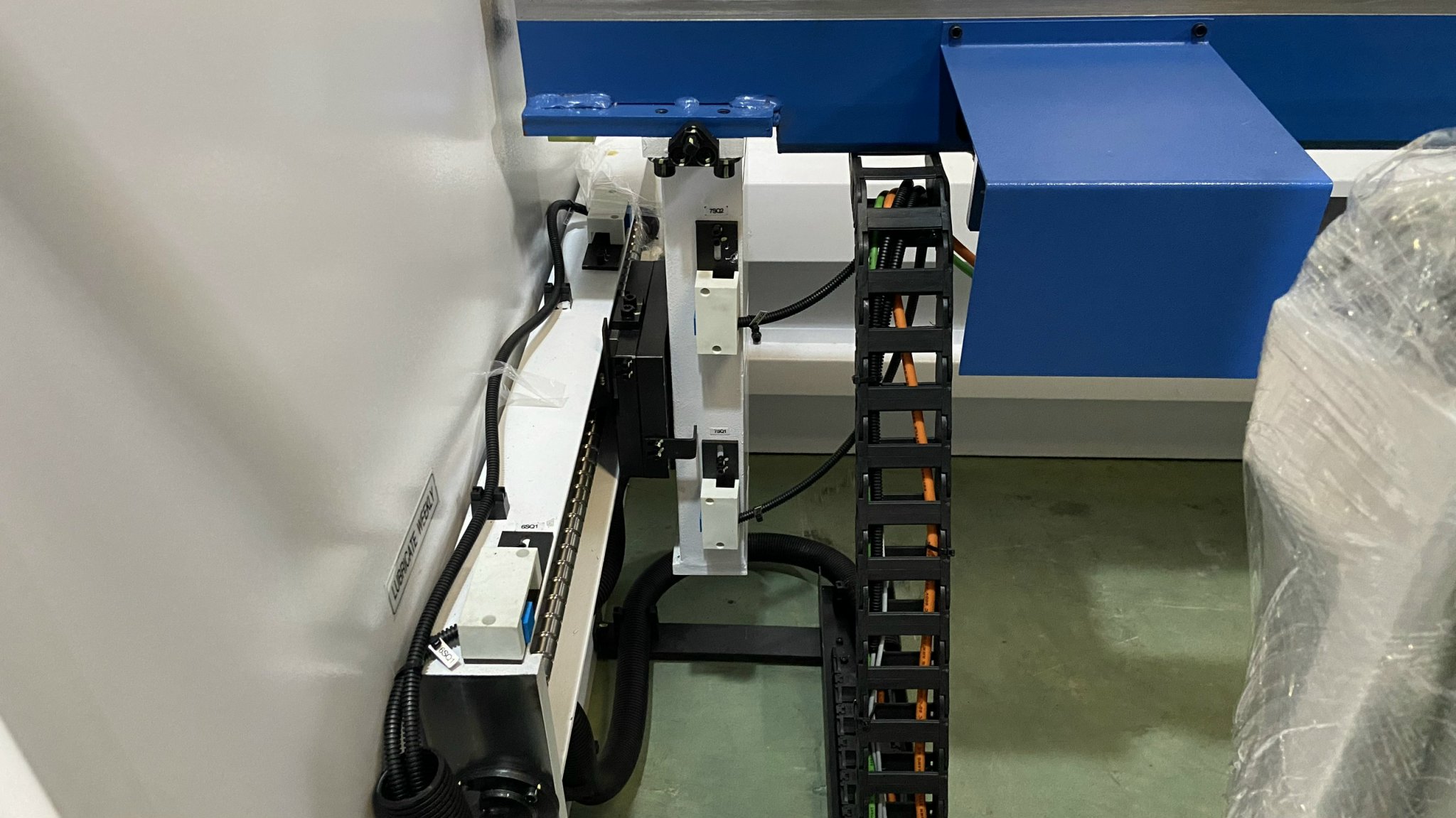

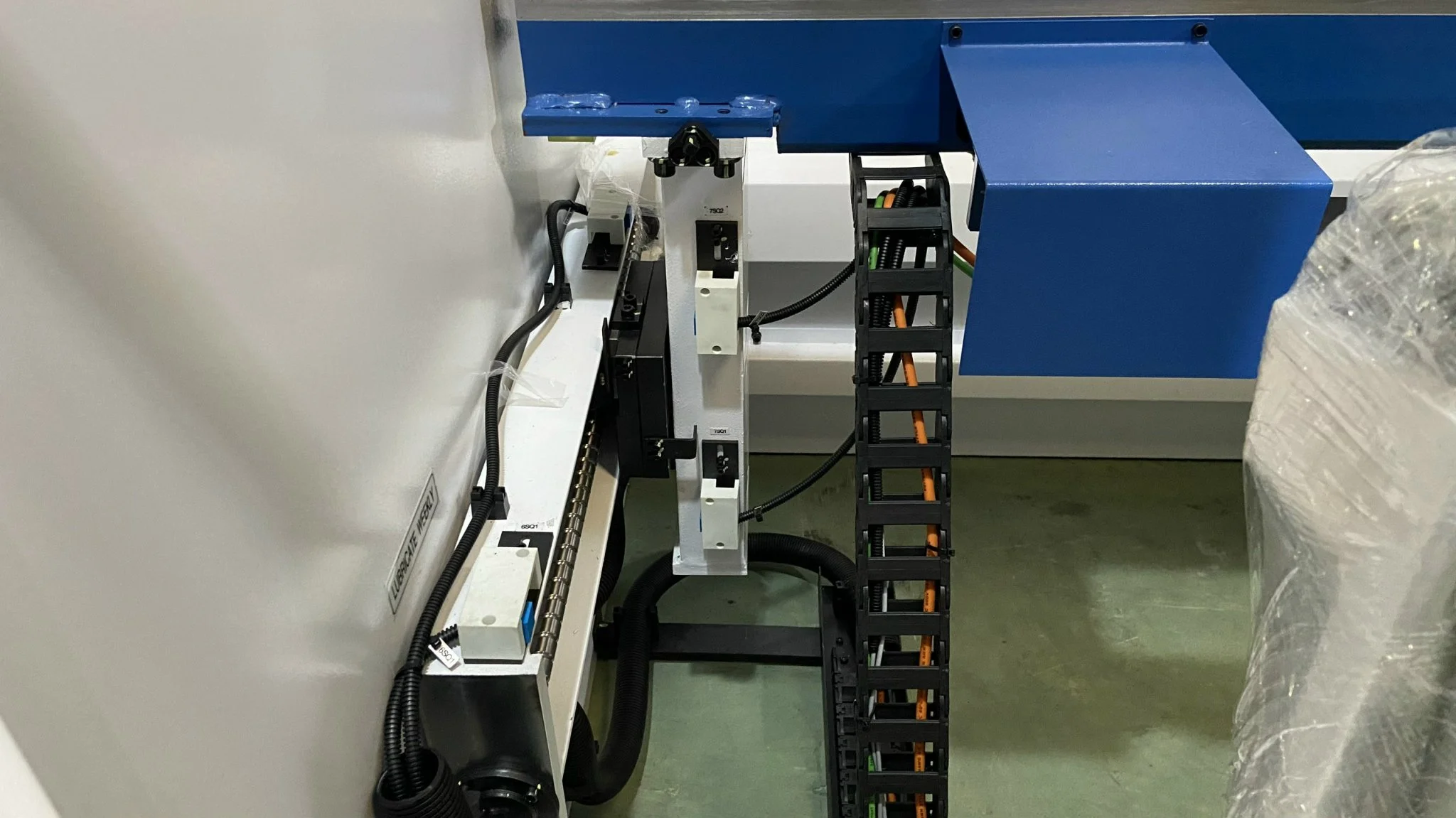

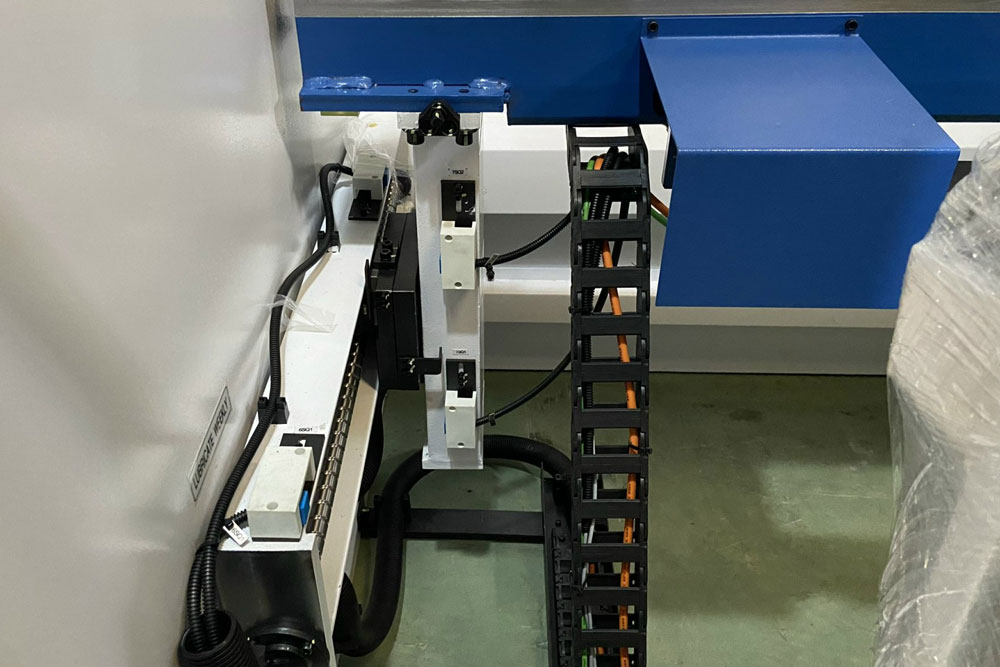

5. Cấu trúc cữ sau
Máy PBA 110/3100 trang bị 2 trục CNC X và R, chạy bằng động cơ Servo AC, truyền động qua vít me bi và ray dẫn hướng đạt độ chính xác cao. Máy trang bị đầu cữ sau có thể di chuyển ngang bằng tay.
6. Trục X cữ sau
Là trục CNC dạng trục vít me bi cầu, điều khiển di chuyển bằng động cơ AC servo đảm bảo tốc độ di chuyển cao và độ chính xác tuyệt đối.
– Tốc độ: X: 400mm/s, R: 60mm/s với độ chính xác lặp lại lên đến 0.02mm.
– Hành trình: X: 10 – 500mm, R: 200mm.
7. Bàn đạp chân
Bàn đạp chân được thiết kế theo tiêu chuẩn Châu Âu thuận tiện sử dụng dễ dàng
8. Tủ điện
Thiết bị điện chính của Siemens
9. Bệ đỡ phôi phía trước
Máy trang bị 2 bệ đỡ phôi phía trước có thể điều chỉnh chiều cao và khoảng cách

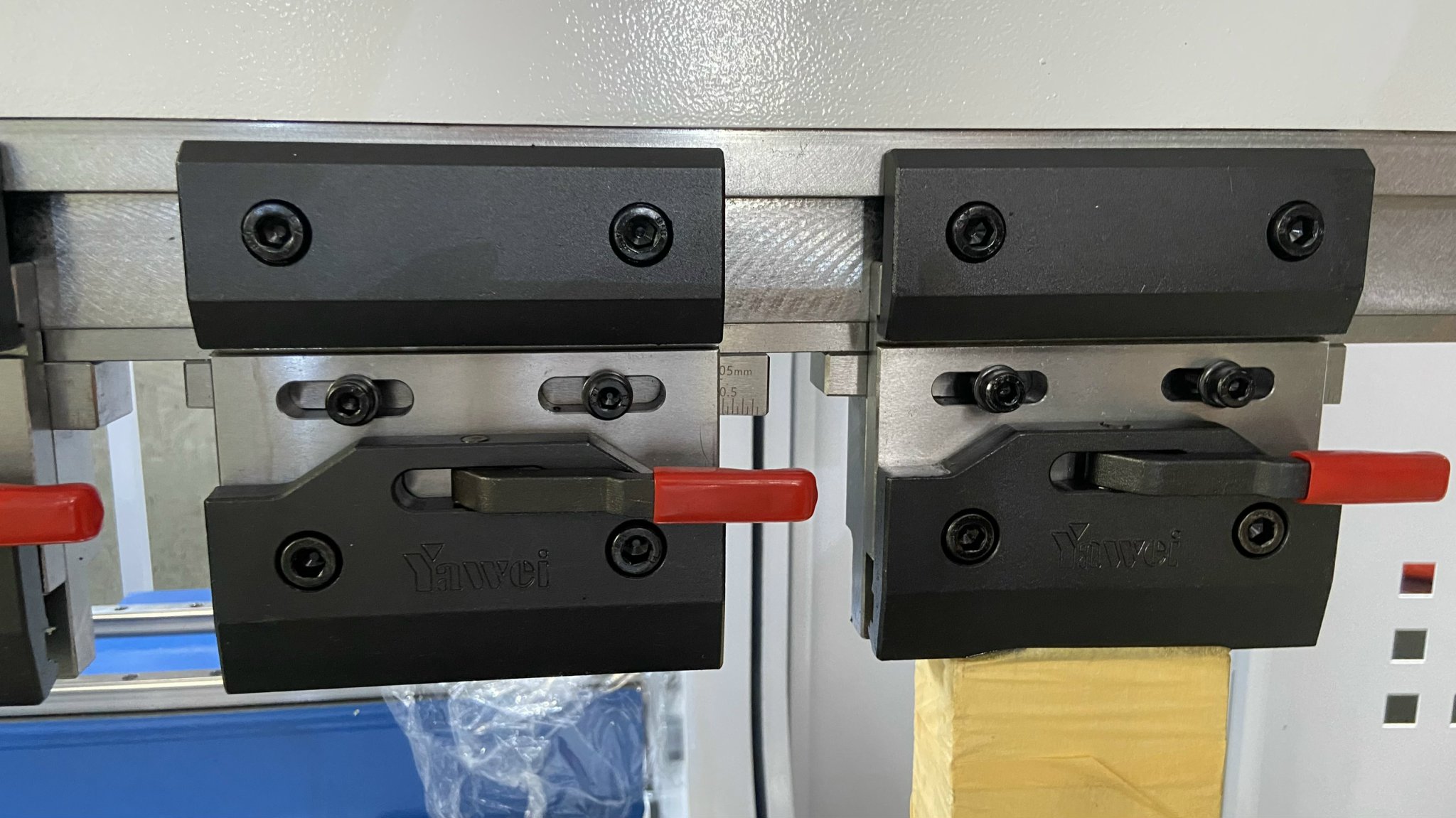

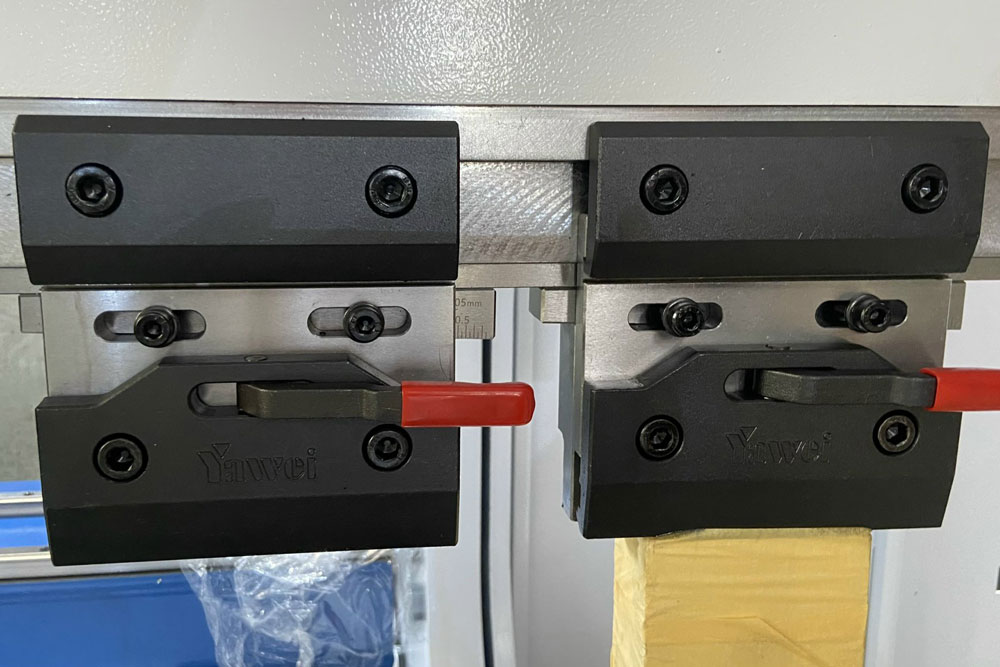

Kẹp dao nhanh theo tiêu chuẩn Châu Âu dễ dàng thay đổi dao chấn.
10. Dao và cối chấn
Sử dụng dao cối chấn và hệ thống kẹp theo tiêu chuẩn Châu Âu. Vật liệu làm dao cối từ các mác thép chuyên dụng có độ cứng cao, chống mòn tốt và chịu được va đập trong quá trình sử dụng. Dao chấn chia đoạn có thể tháo lắp thay nhanh khi chấn. Cối chấn được chia đoạn, loại cối 2V dễ dàng thay đổi đảo chiều cối.
| Thông số kỹ thuật | |||
| Thiết bị | Kích thước | ĐVT | |
| Lực chấn định mức / Normal pressure | 1100 | KN | |
| Chiều dài bàn làm việc / Length of worktable | 3100 | mm | |
| Khoảng cách giữa các trục / Distance between uprights | 2600 | mm | |
| Độ sâu họng / Throat depth | 410 | mm | |
| Hành trình chấn / Ram stroke | 215 | mm | |
| Các trục CNC / CNC axis | 3(Y1,Y2,X) | ||
| Tốc độ / Ram speed | Tốc độ xuống dao / Approach | 220 | mm/s |
| Tốc độ chấn / Working | 15 | mm/s | |
| Tốc độ chuyển động lùi / Return | 180 | mm/s | |
| Cữ sau trục X / Backgauge X axis | Hành trình tính từ tâm dao / Stoke | 500 | mm |
| Tốc độ lớn nhất / Maximum speed | 400 | mm/s | |
| Sai số lặp lại / Repeat accuracy | ±0.02 | mm | |
| Sai số định vị lặp lại / Ram repeat positioning accuracy | ±0.01 | mm | |
| Chiều dài thiết bị | 3650 | mm | |
| Chiều rộng thiết bị | 1550 | mm | |
| Chiều cao thiết bị | 2620 | mm | |
| Công suất động cơ / Motor power | 8.7 | Kw | |
| Dung tích bình dầu | 250 | L | |
| Trọng lượng máy | 7000 | KG | |
| Thông số tiêu chuẩn | |||
| Hệ thống điều khiển CNC: Bộ điều khiển CNC DELEM DA53T, màn hình hiển thị và lập trình dạng 2D Phần di chuyển chính thông qua động cơ Servo với vít xoắn cầu Cữ sau tiêu chuẩn có hai trục CNC (X) và (R), hành trình X là 500mm, tốc độ 400mm/s; hành trình R là 200mm, tốc độ 60mm/s dẫn động bằng động cơ Servo AC, di chuyển bằng trục vít xoắn cầu, dẫn hướng bằng bộ dẫn động, được trang bị với 3 đầu cữ sau (mỗi đầu cữ có thể di chuyển lên xuống bằng bánh lái), có thể di chuyển trái-phải bằng tay dọc theo thanh dẫn hướng. Bệ chấn loại 2-V+1T loại thay nhanh (bao gồm một bộ lưỡi chấn và bệ chấn tiêu chuẩn cao cấp ) Cung cấp 2 bệ đỡ phôi bằng thép không gỉ di động dọc theo đường dẫn Máy được sươn bằng loại Polyurethane, màu cơ bản: màu xám nhạt với họa tiết màu cam và vỏ bọc màu xanh da trời Cung cấp chìa vặn đai ốc lục giác | |||
