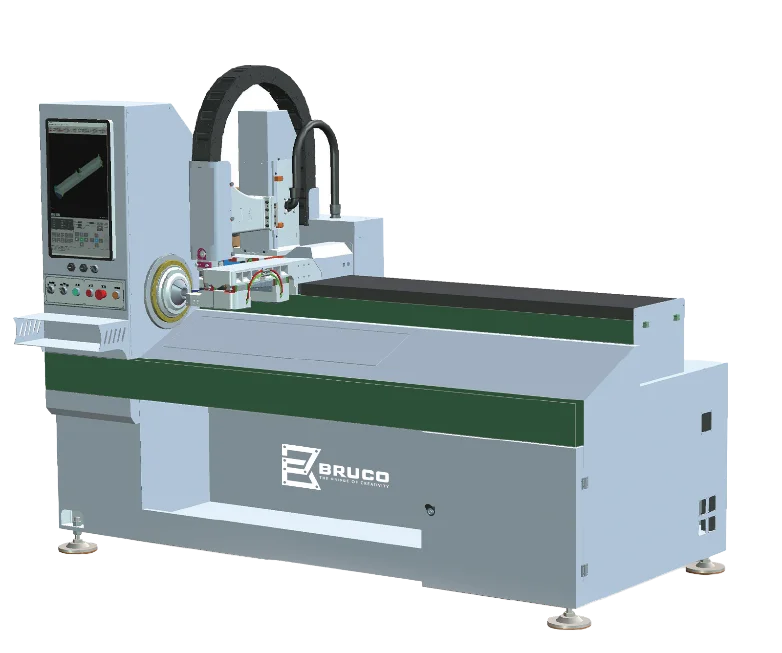

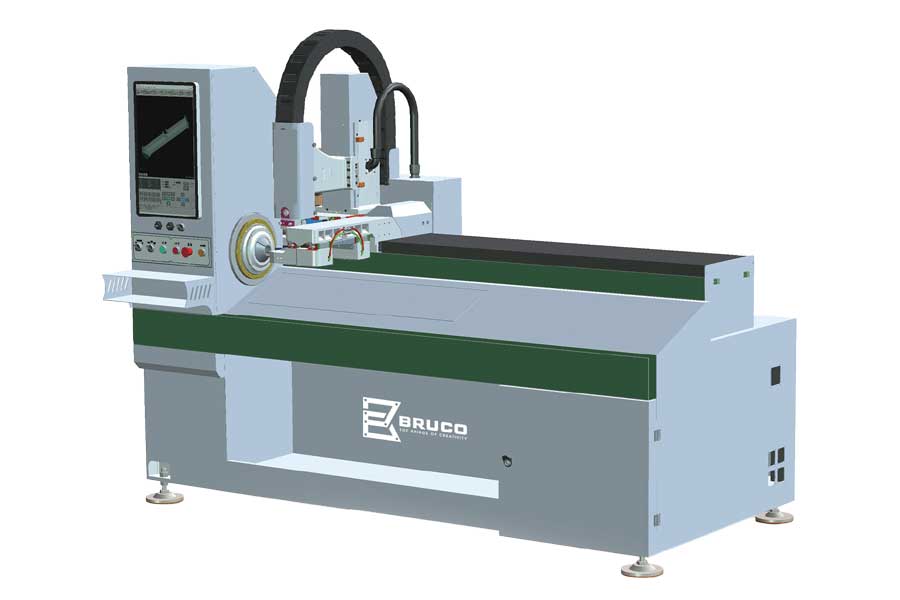

MÁY CẮT ỐNG LASER BRUCO 5 TRỤC LPC 80-B5
MÁY CẮT ỐNG LASER BRUCO 5 TRỤC LPC 80-B5
- Phù hợp cắt ống vừa và nhỏ.
- Chức năng kẹp tâm của đường ống, thực hiện cắt toàn bộ, giảm số lượng vật liệu kéo
- Cắt hiệu quả, độ chính xác cao
- Bảo hành 2 năm
Tính Năng Chính
Mô tả sản phẩm:
Máy cắt ống laser năm trục LPC 80-B5 Bruco được thiết kế đặc biệt cho các ống vừa và nhỏ. Nó có chức năng kẹp tâm của đường ống, có thể thực hiện cắt toàn bộ, giảm số lượng vật liệu kéo, nâng cao hiệu quả cắt, cải thiện độ chính xác của vị trí cắt và giảm yêu cầu độ chính xác của chính đường ống. Hệ thống cắt được nghiên cứu và phát triển độc lập, có thể dễ dàng cắt ống có hình dạng đặc biệt.

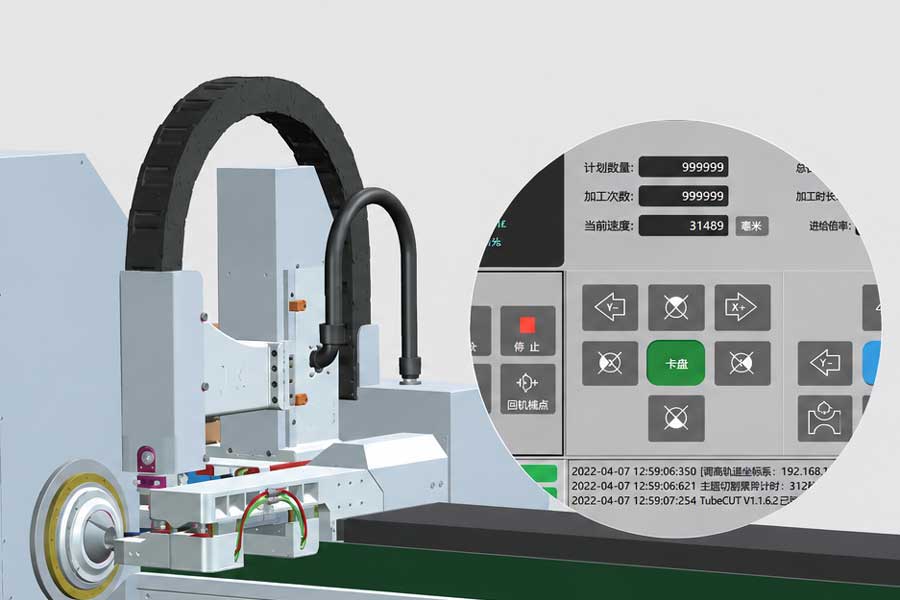

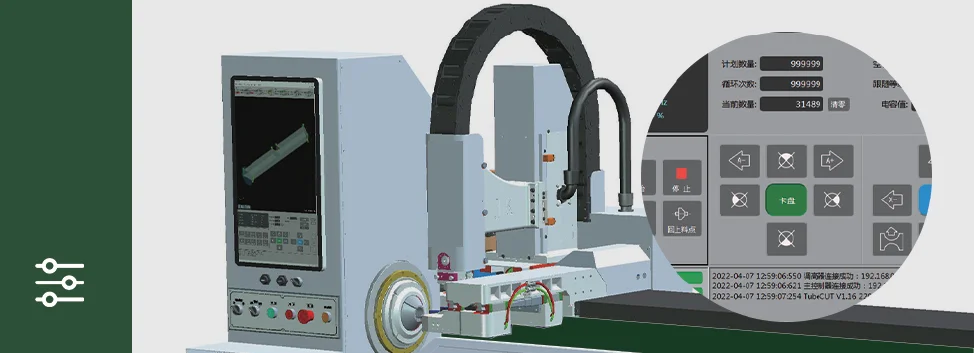

Hệ thống điều khiển BUS tự phát triển
Độc lập, hiệu quả cao, vận hành đơn giản. Bộ điều khiển chiều cao tụ điện laser tự phát triển là một thiết bị điều khiển hiệu suất cao áp dụng phương pháp điều khiển vòng kín. Nó cũng cung cấp giao diện giao tiếp Ethernet (giao thức TCP/IP) độc đáo, có thể dễ dàng nhận ra các chức năng như theo dõi chiều cao tự động, thủng phân đoạn, thủng lũy tiến, tìm cạnh, nhảy và cài đặt chiều cao cắt tùy ý. Trong khi đảm bảo độ chính xác cắt, tốc độ đáp ứng cũng được cải thiện tối đa.

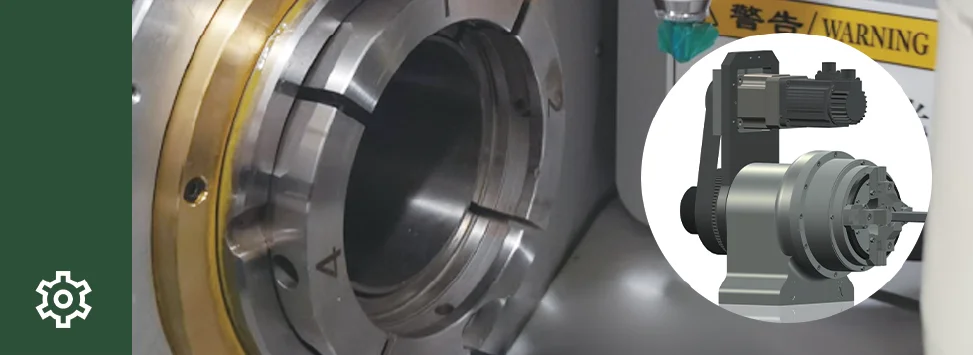

Tích hợp mâm cặp khí nén
Kẹp nhanh, chính xác cao, không gây hư hỏng bề mặt

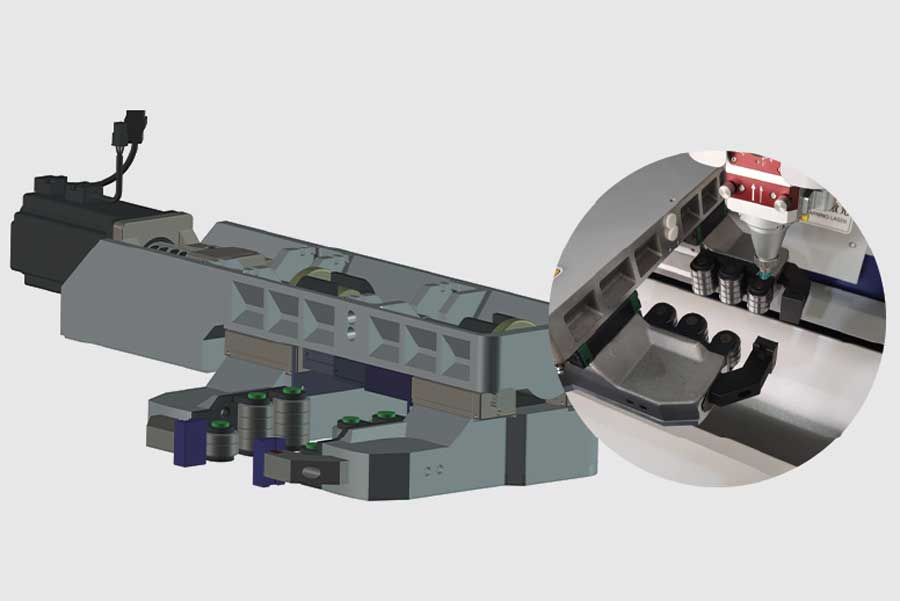

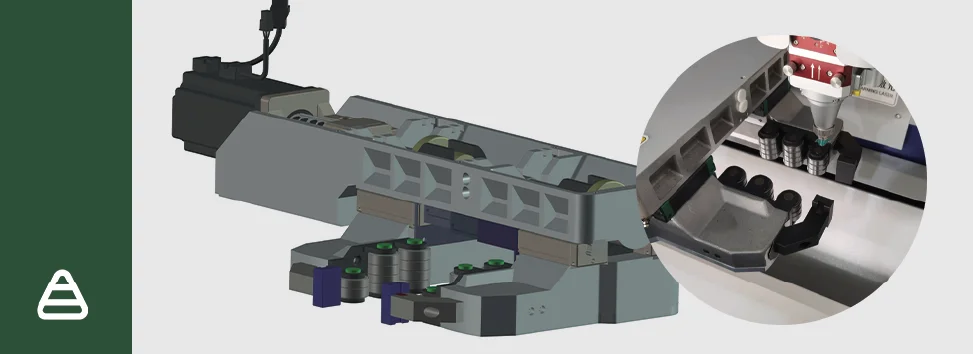

Servo kéo
Giảm số lượng vật liệu kéo, cắt toàn bộ hành trình, nâng cao hiệu quả. Phương pháp điều khiển BUS được áp dụng để đảm bảo vị trí chính xác và phản ứng động, điều này làm cho cơ chế định vị tự động hoạt động mượt mà, đáng tin cậy và không cần bảo dưỡng; các trục X, Y và Z được động cơ mạnh mẽ điều khiển

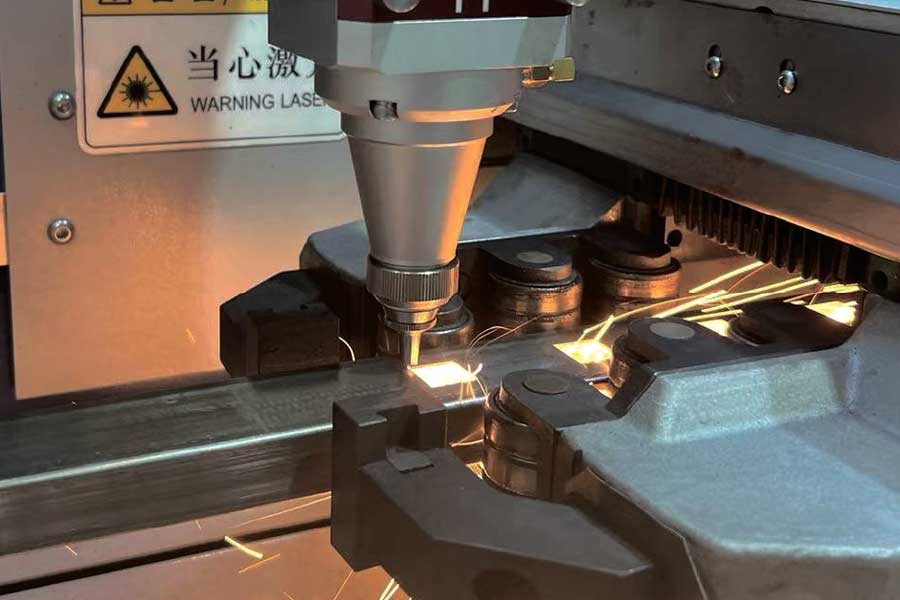

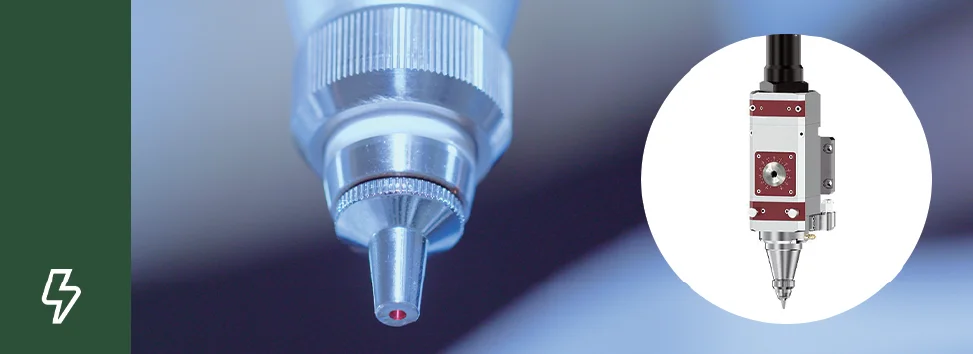

Đầu cắt laser sợi quang
- Khoảng cách giữa đầu laser tiếp theo và ống cần cắt có thể được giữ tự động không đổi để tránh làm giảm độ chính xác cắt do bề mặt kim loại không bằng phẳng và để tránh làm hỏng vòi phun và các thiết bị khác.
- Cấu trúc bên trong của đầu laser được bịt kín hoàn toàn để ngăn phần quang học bị ô nhiễm bởi bụi;
- Lấy nét áp dụng cấu trúc lục giác, điều chỉnh chính xác và thuận tiện. Ống kính bảo vệ được lắp đặt trong loại ngăn kéo, thuận tiện hơn để thay thế.
- Cả thấu kính collimator và nhóm thấu kính chỉnh tiêu đều có cấu trúc làm mát, và luồng không khí làm mát của vòi phun được tăng lên cùng một lúc, giúp bảo vệ hiệu quả vòi phun và thân gốm và kéo dài thời gian làm việc liên tục
- Có thể được trang bị nhiều loại laser khác nhau với đầu nối QBH, Kích thước nhỏ và trọng lượng nhẹ.

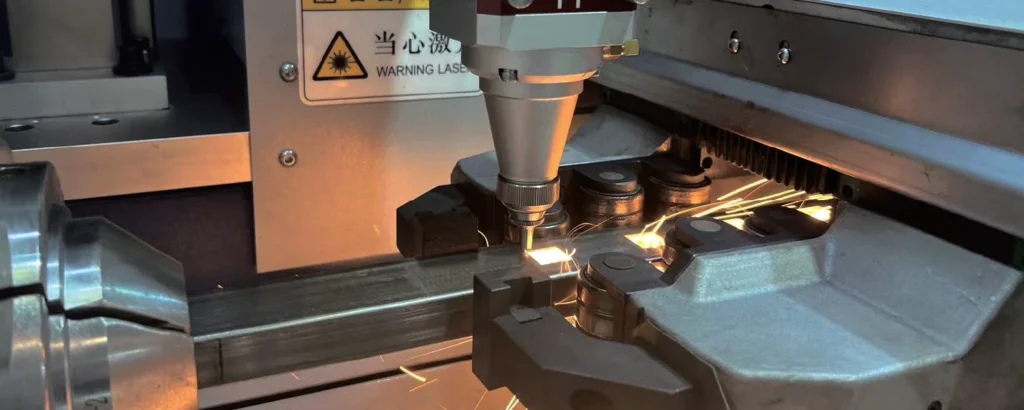

- Khoảng cách giữa bề mặt kim loại cần cắt được cảm nhận bởi cảm biến tự động và dữ liệu được truyền đến bộ điều khiển ổ đĩa.
Có thể kết hợp cùng các đầu cấp phôi:
- BF 6000: Đầu cấp phôi 3 trục tự động
- CF 6000: Đầu cấp phôi bán tự động
- DF 6000: Đầu cấp phôi thủ công
THÔNG SỐ KỸ THUẬT
| Mode | LPC80-B5 |
| Chiều dài ống Length of pipe | Không giới hạn chiều dài (Unlimited length) |
| Đường kính ống Diameter of pipe | φ6-φ80 |
| Đuôi Tailings | ≥50mm |
| Hành trình trục X X axis stroke | 0-1300mm |
| Hành trình trục Y Y axis stroke | ±50mm |
| Hành trình trục Z Z axis stroke | 0-100mm |
| Độ chính xác cắt Cutting precision | ±0.05mm |
| Độ chính xác vị trí Position precision | ±0.1mm (Yêu cầu thấp về độ chính xác ống/Low requirement for pipe precision) |
| Độ chính xác kéo Pulling precision | ±0.1mm |
| Chiều rộng rãnh Slit width | 0.1-0.2mm |
| Tốc độ gia tốc Repeatability | ±0.03mm |
| Tốc độ tối đa trục X X axis max speed | 1800° /S |
| Tốc độ tối đa trục Z Z axis max speed | 950mm/s |
| Tốc độ tối đa trục Y Y axis max speed | 500mm/s |
| Tốc độ tối đa trục Z Z axis max speed | 500 |
| Gia tốc Acceleration | 1.5G |
| Động cơ kéo Pulling way | Servo |
| Tổng trọng lượng Total weight | 950kg |
| Nguồn cấp Power Suppy | 380V |
| Công suất định mức Rated power | 4700W (Không bao gồm laser, chiller/Does not include laser, chiller) |
| Tỷ lệ tải thực tế Actual load raito | 45% |
| Kích thước Dimension | 2350*1300*2300mm |
Xin liên hệ với chúng tôi!
