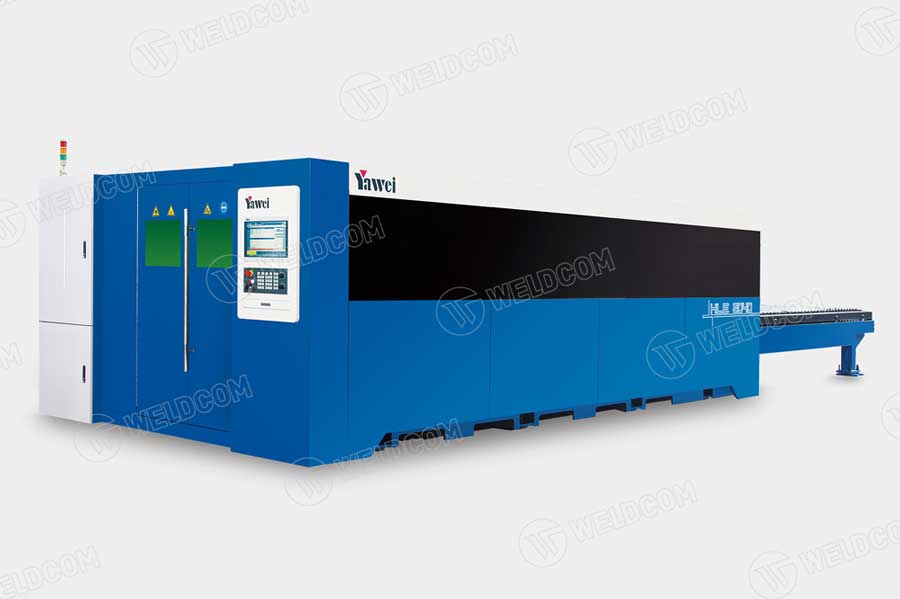

MÁY CẮT LASER FIBER YAWEI HLE 2060
Thương hiệu:
Mã sản phẩm:
Mô tả sản phẩm:
- Thiết kế đề cao tính hiệu quả, kinh tế, kết cấu máy hợp lý và tối ưu.
- Kết cấu dạng cổng với hai ray chuyển động song song, hai bàn làm việc chuyển đổi nâng cao năng suất, vận tốc cao với gia tốc 2.1G.
- Dẫn truyền laser bằng sợi quang, không dùng hệ thống gương kính nên chi phí khai thác và bảo trì rất thấp, làm việc tin cậy và ổn định.
- Buồng bảo vệ khu vực bàn cắt chính, hạn chế khói bụi.
- Kính quan sát chống tia laser và mang lại sự an toàn cao cho người khai thác.
- Linh kiện nhập khẩu, tuổi thọ cao và ổn định: Bộ điều khiển Beckhoff – Đức, nguồn laser IPG, đầu cắt Raytools – Thụy sĩ…
- Kết hợp phần mềm nesting Sigmanest số một thế giới giúp cắt tối ưu, quản lý vật tư hiệu quả.
Cấu tạo vật lý của máy cắt cnc laser fiber Yawei HLE 2060
- Toàn bộ gầm máy được làm từ thép, chắc chắn, ổn định.
- Giá trục Y chắc chắn, với độ chính xác cao
- Giá xoắn trục X với độ chính xác cao
- Thân trên máy cấu tạo từ nhôm, tối ưu hóa bằng phân tích phần tử hữu hạn, có trọng lượng nhẹ và biến dạng cực thấp.
- Giá đỡ bánh răng và đường ray hướng dẫn tuyến tính thiết kế chống bụi; Dung sai song song của đường ray dẫn hướngkhông được lớn hơn 0,03 mm, đảm bảo độ chính xác chuyển động liên tục.
- Ray dẫn hướng được bảo vệ khỏi sự bẻ cong của quá trình gia công bằng laser, kéo dài tuổi thọ của máy
Công nghệ tiên tiến:
Dẫn hướng kép:
- Công nghệ điều khiển dẫn hướng kép, giúp di chuyển cân bằng và ổn định
- Ray hỗ trợ kép giúp giảm biến dạng và tăng độ chắc chắn
Điều chỉnh nguồn laser:
- Trong quá trình cắt, công suất nguồn laser đầu ra sẽ được điều chỉnh trong thời gian thực, dựa theo sự thay đổi của tốc độ cắt.
- Có khả năng phòng tránh cháy nổ khi cắt vật liệu cứng hoặc phạm vi cắt quả nhỏ.
Tự động định vị viền phôi cắt:
- Cảm biến ở đầu cắt có thể xác định viền phôi cắt, điểm đầu và góc một cách tự động và nhanh chóng.
- Tự động điều chỉnh chương trình cắt dựa theo vị trí thực thế của phôi, tiết kiệm thời gian căn chỉnh phôi thủ công.
Điều khiển áp suất khí cắt:
- Phát hiện trong thời gian thực và tự động bù áp suất khí cắt.
- Khi áp suất khí cắt thực tế vượt mức đặt trước thì hệ thống điều khiển tự động kích hoạt chuông cảnh báo.
- Tự động chuyển đổi khí cắt: Khí nén, O2, N2.
Tự động hiệu chỉnh và loại bỏ sự rung lắc:
- Thực hiện điều chỉnh 16 điểm, đảm bảo tấm phôi chính xác và vững chắc.
- Chất lượng cắt sẽ luôn ở mức độ tốt dù bề mặt phôi không bằng phẳng.
- Tự động làm sạch đầu cắt sau khi cắt, giúp tăng tuổi thọ đầu cắt và chất lượng cắt.
Chức năng cắt bằng khí nén:
- Thay đổi hoặc mua thêm hệ thống nén khí giúp đảm bảo áp suất khi đạt yêu cầu cắt.
- Giảm chi phí cắt, tuy nhiên chất lượng chỉ tốt khi cắt vật liệu mỏng.
Mở bản vẽ 3D (option):
- Có thể sử dụng phần mềm chuyên dụng METALIX 3D-UNFOLD để mở.
- Các phần mềm 3D khác: Pro/E, Solid Edge, and Solidworks.
- Sigmanest có thể tự động đọc các thiết kế 3D từ các phần mềm trên, lưu lại theo định dạng 2D để xem và chuẩn bị cho bước tiếp theo.
Tự động xếp chồng:
- Có thể sử dụng chế độ AotoNest của Sigmanest để thực hiện xếp chồng tự động, tối ưu hóa việc cắt để tiết kiệm vật liệu và tăng hiệu quả cắt.
- Tự động tối ưu hóa đường cắt.
Tài liệu báo cáo kỹ thuật:
- Sigmanest có thể đồng thời xuất tài liệu báo cáo bao gồm: vật liệu, độ dày, số lượng, khối lượng từng phần, chiều dài cắt, thời gian nghỉ và thời gian gia công.
- Từ báo cáo này, người vận hành có thể có được tất cả thông tin chi tiết liên quan đến chương trình gia công.
| THÔNG SỐ | Đơn vị | HLE-2060 | |
| Phạm vi cắt | mm | 6000×2000 | |
| Hành trình trục X | mm | 6040 | |
| Hành trình trục Y | mm | 2020 | |
| Hành trình trục Z | mm | 240 | |
| Tốc độ tối đa X/Y | m/p | 140 | |
| Gia tốc X/Y | G | 2.1 | |
| Độ chính xác định vị | mm | ±0.03 | |
| Độ chính xác tái định vị | mm | ±0.02 | |
| Kích thước (DxRxC) | mm | 15500x5000x2300 | |
| Trọng lượng | KG | 16000 | |
| Công suất nguồn laser | KW | 2/3/4/6 | |
