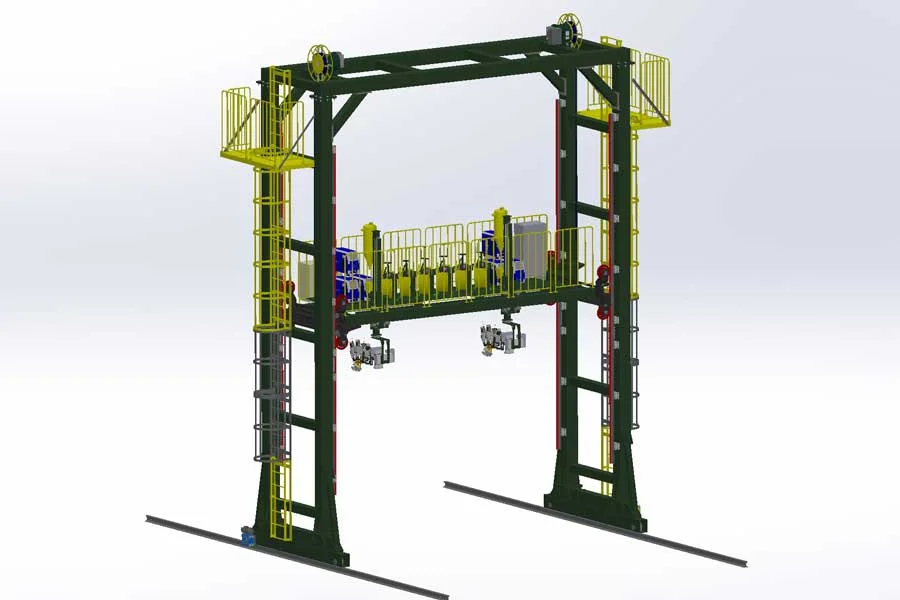

CỔNG HÀN HẠNG NẶNG THÔNG MINH GBH6000TA3

Trang chủ Dây chuyền kết cấu thép Máy hàn dầm CỔNG HÀN HẠNG NẶNG THÔNG MINH GBH6000TA3

In trang

Tính Năng Chính

Sử dụng công nghệ hàn TANDEM
Sừ dụng công nghê Triple nguồn của hãng AOTAI. Máy bao gồm 1 mỏ hàn. Mỗi mở được cấu tạo từ 3 nguồn hàn gồm 2 nguồn ASAW1250-AC /DC và 1 nguồn ASAW1600 II . Nguồn ASAW1600 II đi trước với chế độ hàn DC. 2 nguồn ASAW 1250 đi sau chạy chế độ AC. Việc bố trí trên giúp tối ưu độ ngấu và hệ số đắp. Việc sử dụng. nguồn hai nguồn 1600 nên máy sử dụng 3 dây 4.0 mm hoạc 4.8 mm. Thân máy rộng nên việc bố trí 3 cuộn dây 125kg dảm thiểu thời gian dừng máy thay dây.
Máy được tích hợp bộ cấp xả thuốc tự động nên thuốc hàn không bị vương vãi gây lãng phí. Ngoài ra máy còn linh hoạt chạy chế độ Triple hay Tandem hay 1 dây một hồ quang. Bộ điều khiển hàn thông minh bằng màn hình cảm ứng tiếng việt và có thể lưu được chương trình hàn.
Đầu hàn được điều khiển bằng bộ dò cơ với 2 trục điều khiển tự động trục Z và X điều chỉnh lên xuống trái phải mỏ.
Dùng cảm biến đầu dò để điều chỉnh vị trí mỏ tự động mà không dùng bánh tì nhằm đảm bảo khi hàn không được đường sinh và đường chu vi. Dảm thiểu thao tac điều chỉnh vịt trí mỏ hàn, chiều cao ló dây hàn của thợ

STT	Mô tả	ĐVT	Thông số kỹ thuật
STT	Mô tả	ĐVT	GBH6000TA3
1	Đường kính ông	mm	1200~5500
2	Khích thước hộp	mm	5500×5500
3	Bộ phận chứa thuốc hàn	Kg	50
4	Chiều dài dầm tối đa	m	25.5
5	Biên độ Ray	mm	P24
6	Chiều dài ray	m	27
7	Tốc độ di chuyển hàn	mm/phút	200-1000
8	Động cơ chạy cổng	Kw	0.75*2
9	Động cơ nâng hạ mỏ	Kw	0.37*2
10	Động cơ di chuyển trái phải mỏ	Kw	0.37*2
11	Động cơ hút thuốc	Kw	3.0*2
12	Vị trí hàn		1G,1F
13	Lô tải dây 125kg	Cái	125*6
14	Nguồn điện		3 phase, 380V±10%, 50 /60Hz
15	Đường kính dây hàn	mm	Ф4.0- Ф4.8
16	Công suất thân máy chính	Kw	7.6
17	Tải trọng gồm: 3 cuộn dây 4.0 – 4.8 khối lượng 125kg. Các thiết bị khác.	Kg	2000
18	Tổng công suất máy bao gồm nguồn hàn	Kw	286
